Descrição do problema
Preciso criar um balaústre único e integrá-lo efetivamente à ferramenta de guarda-corpo.
Solução
Para modelar um balaústre personalizado para um guarda-corpo, o recurso de perfis complexos no Archicad pode ser utilizado.

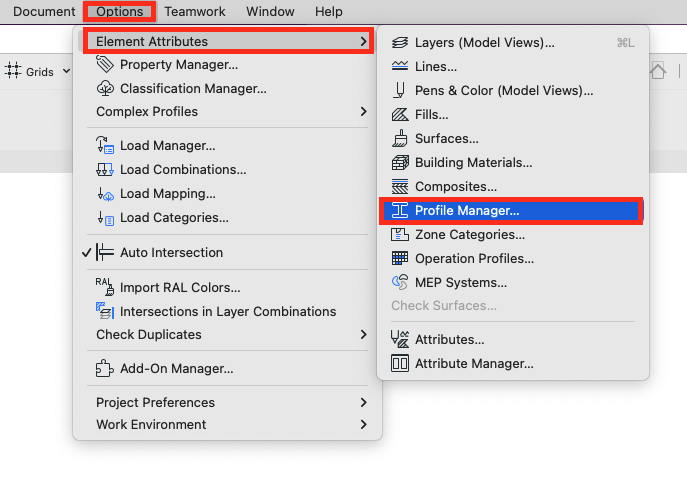

1. Ir para Opções > Atributos do Elemento > Gestor de Perfil.

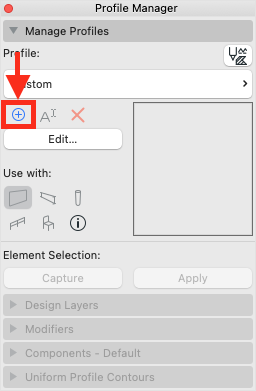

2. Na janela Gestor de Perfil, clique no botão (+) para criar um novo perfil complexo.

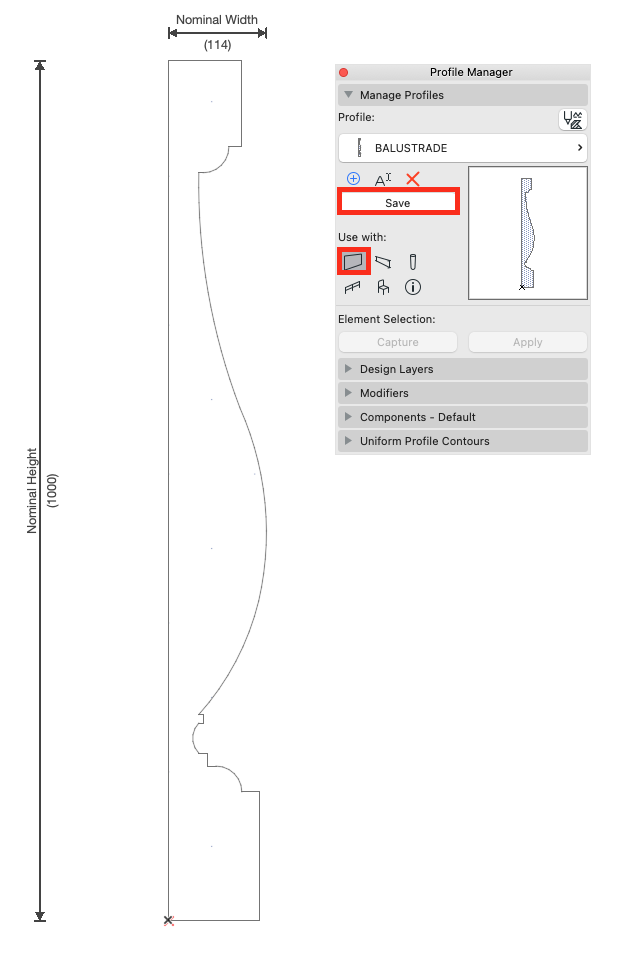

3. Usando a Ferramenta Trama, desenhe a forma desejada do perfil do balaústre. Após concluir, selecione Paredes na seção "Usar com" e clique em Salvar.
4. Desenhe o perfil da parede.

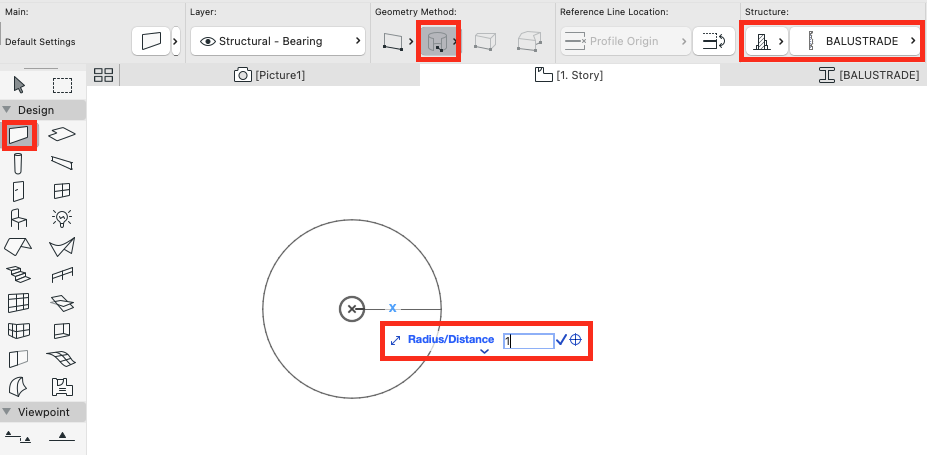

- Ir para a visualização de planta e desenhe a parede usando o método de geometria Curva - Ponto Central.
- Certifique-se de que a estrutura esteja definida como Perfil Complexo e selecione o perfil de balaústre personalizado que acabou de ser criado.
- Defina o valor do raio como 1.
5. Verificar na Vista 3D.
- Alternar para a vista 3D para verificar a aparência do balaústre. Se tudo estiver correto, prossiga para salvar o balaústre personalizado como um poste de guarda-corpo.
6. Salvar como um poste de guarda-corpo.

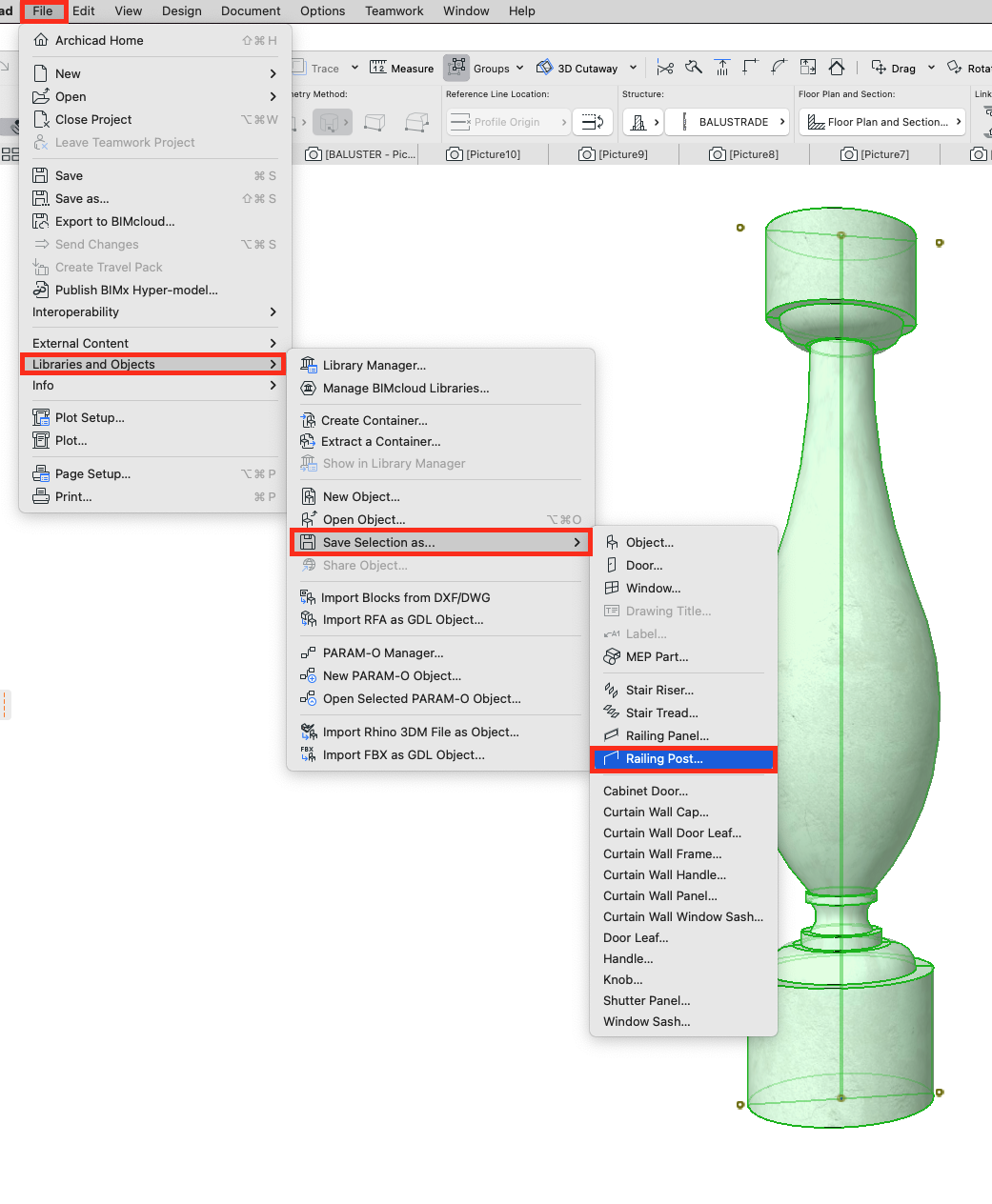

- Selecione o balaústre na vista 3D e vá para Arquivo > Bibliotecas e Objetos > Salvar Seleção como… > Poste Guarda-Corpo.
7. Aplicar o balaústre personalizado ao guarda-corpo.

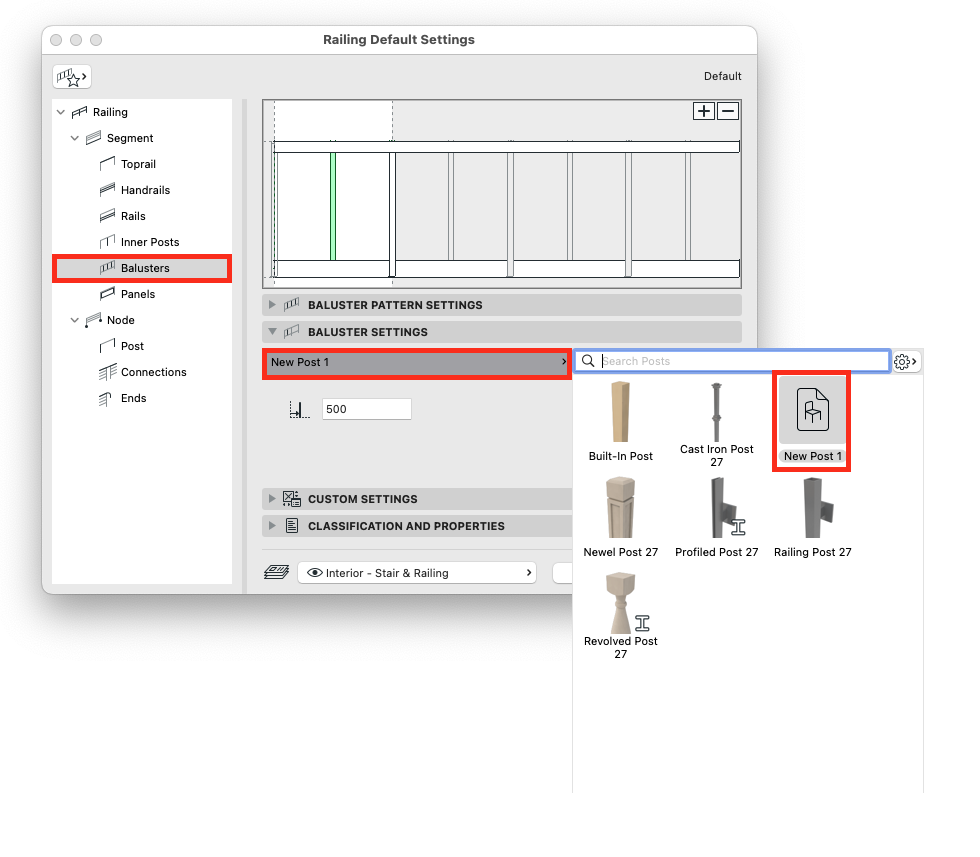

- Abra as Definições de Seleção do Guarda-Corpo e navegue até a aba Balaústre.
- Em Definições Balaústre, selecione o poste de guarda-corpo personalizado salvo anteriormente e aplique-o ao guarda-corpo.
- Clique em OK para confirmar as definições.
