Descrição do problema
A altura do pé-direito de uma escada é um aspecto crucial do projeto de escadas, garantindo que o espaço acima delas esteja em conformidade com as regulamentações de construção e ofereça altura adequada para segurança e conforto. Neste cenário, há a necessidade de verificar se o pé-direito de uma escada atende ao padrão exigido e de exibir essa informação em desenhos de corte. Como definir e exibir com precisão a altura do pé-direito de escadas em visualizações de corte no Archicad?
Solução
O Archicad permite definir e exibir a altura do pé-direito da escada em desenhos de corte, facilitando a verificação em relação aos padrões.
Etapas para definir o pé-direito da escada:
- No modelo 3D ou na planta, selecione as escadas que precisam ser verificadas quanto à altura do pé-direito. Clique com o botão direito na escada selecionada e selecione Definições de Seleção de Escada no menu de contexto ou acesse diretamente pela barra de ferramentas.

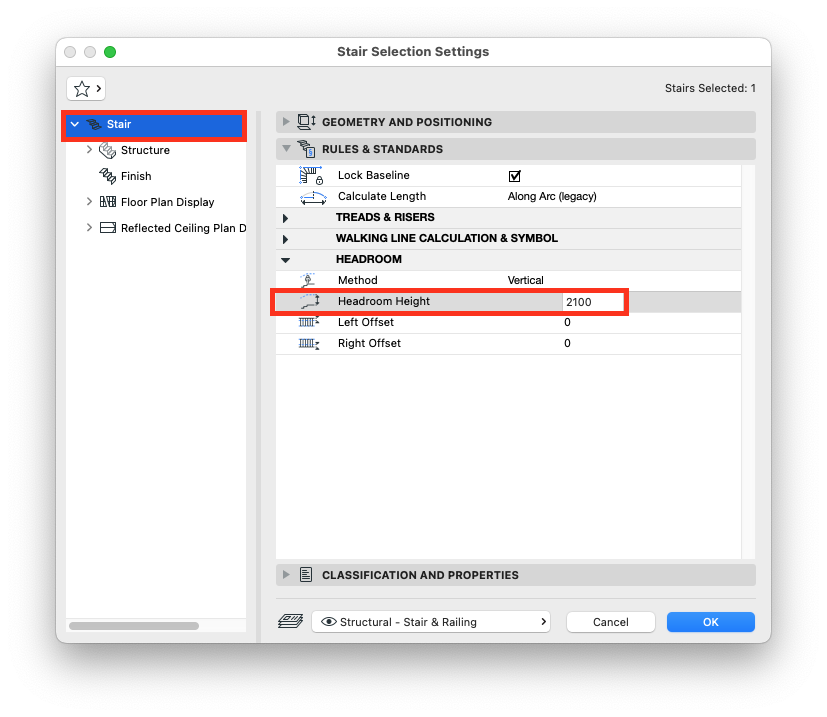

- Na caixa de diálogo Definições de Seleção de Escada, vá para a aba Pé-direito em Regras e Padrões. Esta seção permite personalizar os parâmetros relacionados ao pé-direito. Insira a altura do pé-direito exigida com base nos códigos de construção locais ou nos padrões específicos do projeto. O valor inserido aqui será a altura mínima do pé-direito que o Archicad usará como referência para aquela escada específica.
Etapas para exibir o pé-direito da escada em corte:

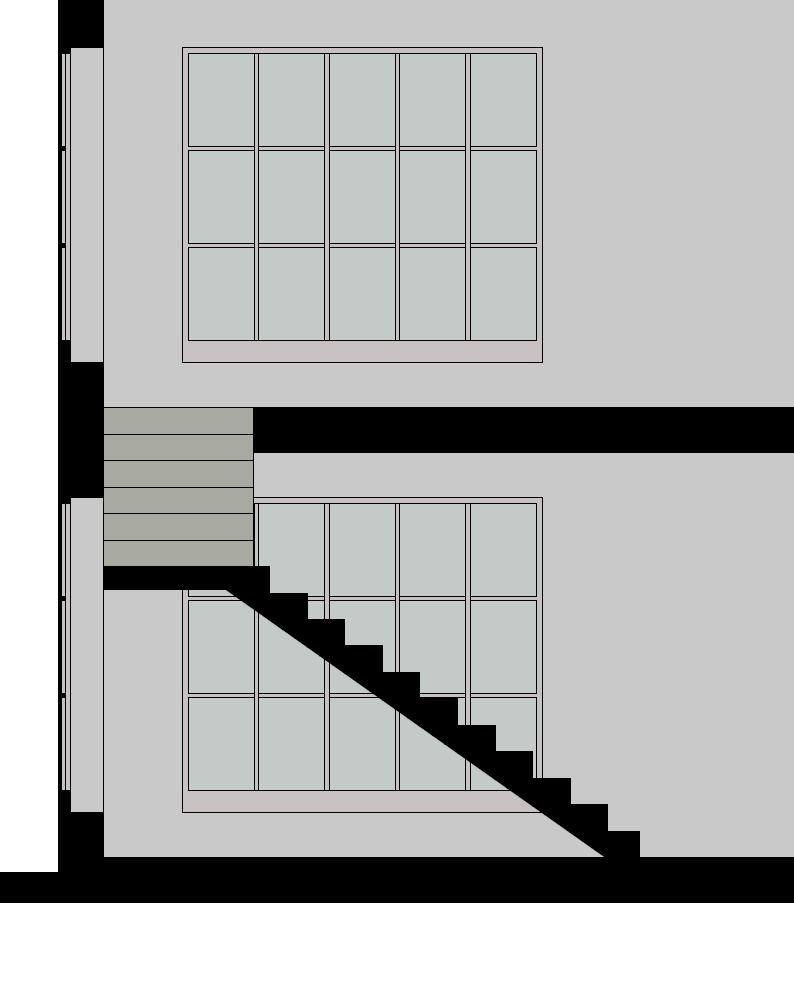

Depois de definir o valor do pé-direito, siga estas etapas para exibi-lo em desenhos de corte:
- Acessar as opções de visualização do modelo: Vá para Documentação > Visualização do Modelo > Opções de Visualização Modelo para ajustar como os elementos do modelo são exibidos.
- Selecionar a aba Opções de Escada: Na caixa de diálogo Opções de Visualização do Modelo, navegue até a aba Opções de Escada, que contém várias configurações de exibição específicas para escadas.

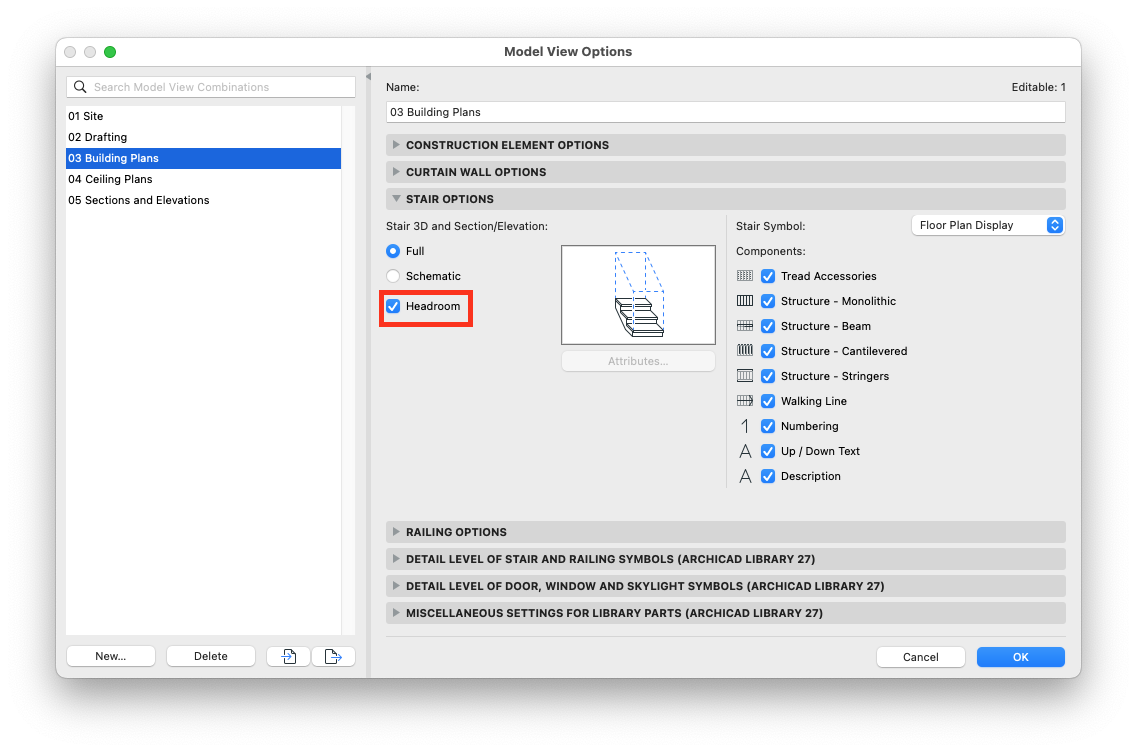

- Ativar exibição do pé-direito: Na aba Opções de Escada, localize a opção rotulada Pé-direito e selecione-a para ativar a exibição da altura do pé-direito em visualizações de corte. Esta opção garante que a altura do pé-direito seja representada graficamente no desenho de corte. Clique em OK para confirmar.

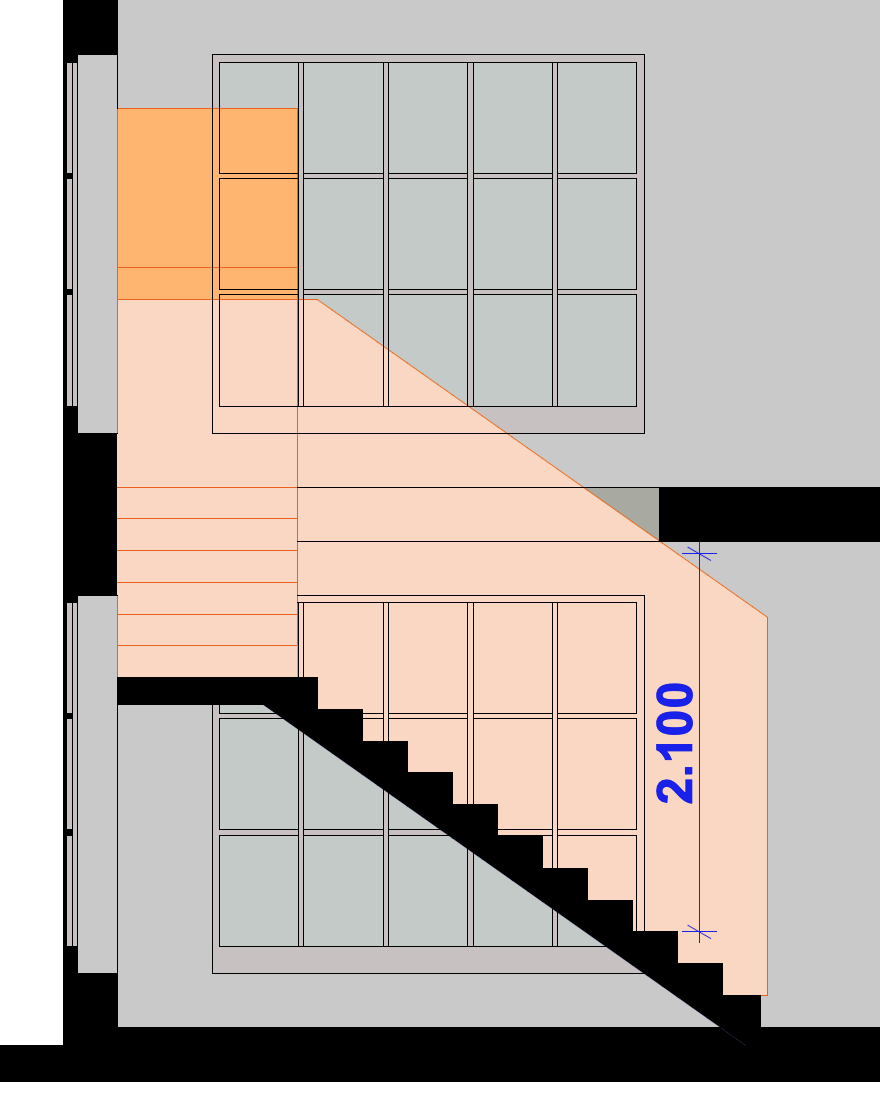

Depois de seguir as etapas acima, a altura do pé-direito será mostrada como uma trama acima das escadas em desenhos de corte. Esta indicação visual ajuda arquitetos e construtores a garantir que não haja conflitos com estruturas superiores, como vigas ou tetos, e que o projeto da escada esteja em conformidade com os requisitos mínimos de folga.
