Descrição do problema
Você percebe que as tramas de corte de composições ou perfis complexos não são exibidas corretamente nas vistas de planta no Archicad.

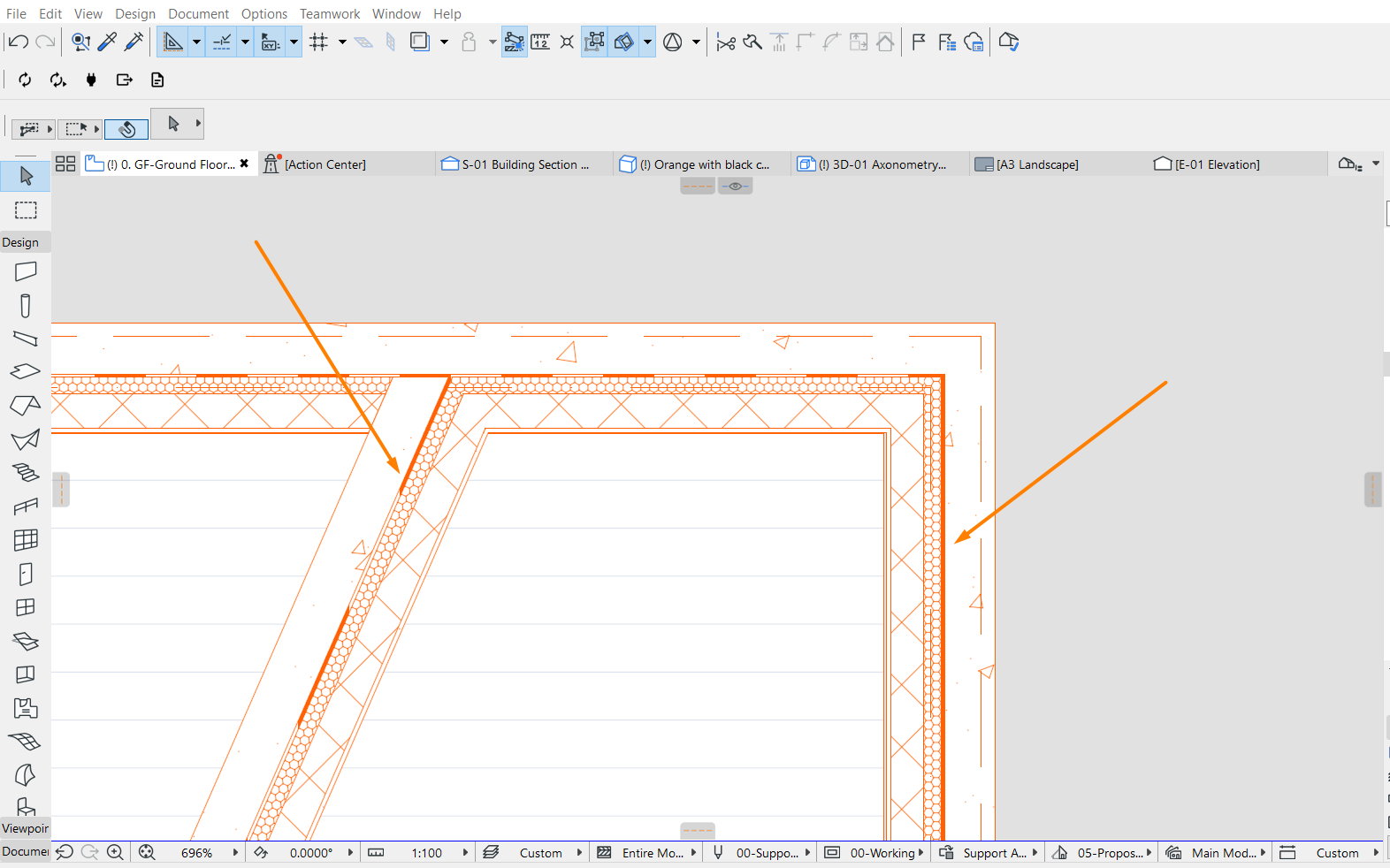

Exemplos comuns disso são quando as tramas de membrana impermeabilizante desaparecem (ficando totalmente sólidas ou totalmente vazias), ou quando as tramas diagonais de alvenaria ficam distorcidas, em paredes que não são perpendiculares ao eixo X do ponto de vista.
Solução
Para resolver esses problemas, siga estas etapas:
- Acesse Opções > Atributos do Elemento... > Materiais de Construção...
- Localize o material que deseja ajustar e expanda a aba Estrutura e Aparência.

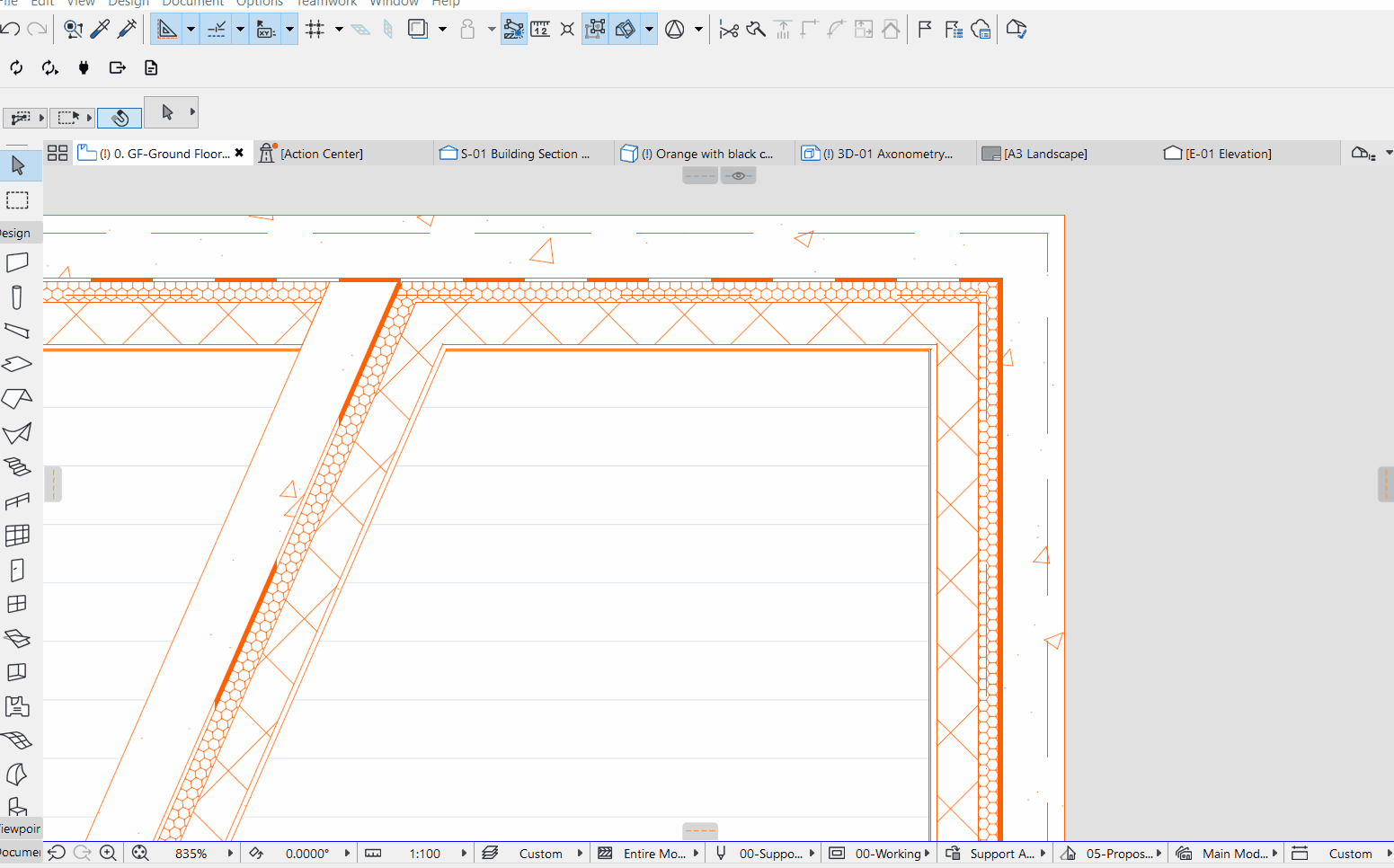

- Ao lado de Orientação da Trama, escolha a opção Origem do Elemento.
- Clique em OK.

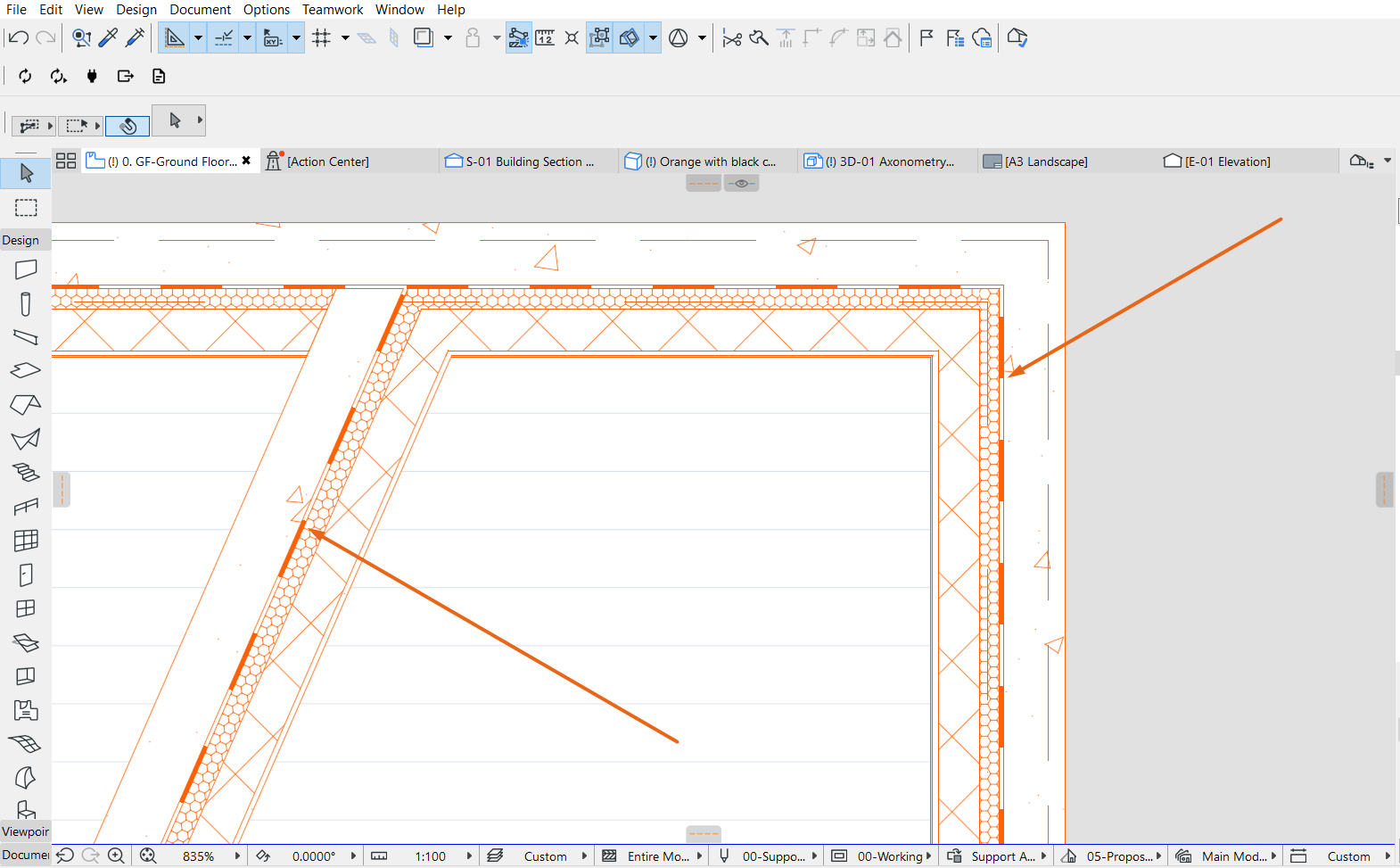

Esse ajuste garante que as tramas de corte sejam exibidas corretamente, independentemente da orientação da parede. Após alterar essa configuração, as tramas de corte devem ser exibidas corretamente em plantas e cortes.
