Como exibir corretamente uma porta dupla em um painel curvo de parede cortina?

Descrição

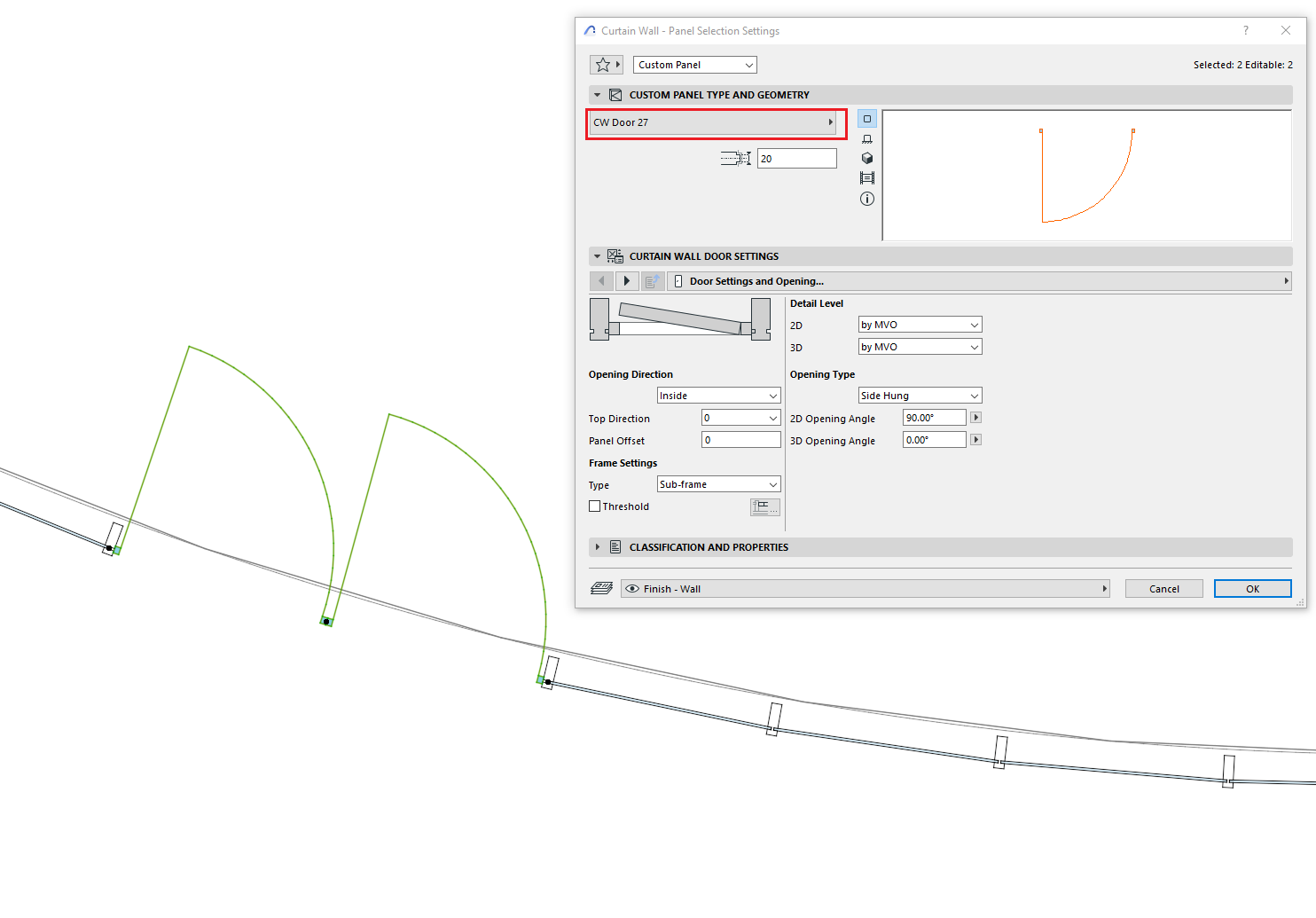

Desejo mostrar uma Porta Dupla em um Painel de Muro Cortina curvo, porém há uma limitação, pois não posso excluir a moldura central no Modo de Edição para unir dois painéis antes de inserir a Porta Dupla. Precisei criar duas portas de abrir simples como alternativa, mas não consegui que a porta da direita abrisse para o lado correto.

Solução

Em um Sistema de Painéis curvos, unir dois painéis para criar uma Porta Dupla é limitado, pois os painéis possuem valores de ângulo diferentes. Como o Muro Cortina é segmentado ao longo da curva, a moldura não pode ser eliminada. Só é possível excluir uma moldura entre dois segmentos que estejam no mesmo plano.

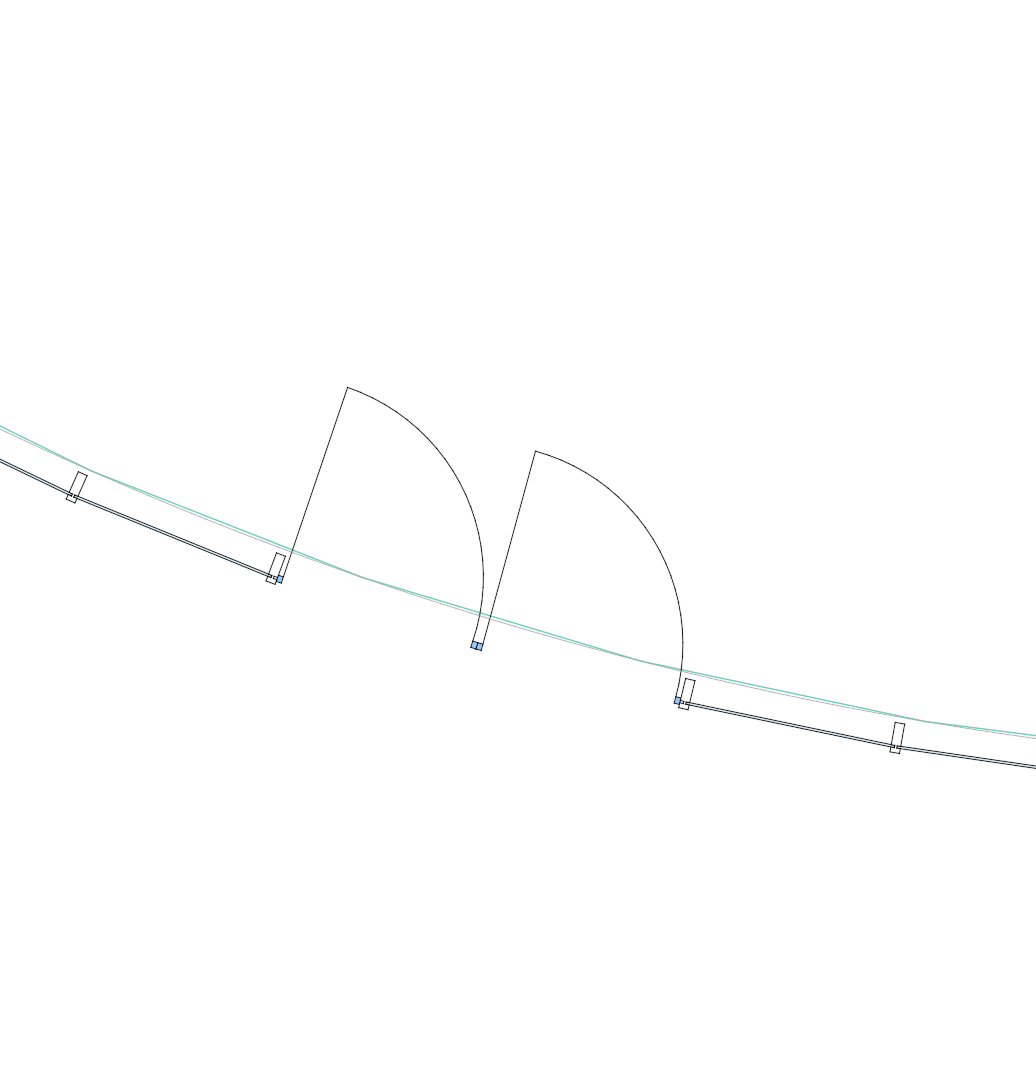

Em vez disso, 2 painéis devem ser convertidos em uma porta de abrir simples e, então, ajustar a orientação da abertura para obter a representação gráfica correta na planta.

1. Na Vista 3D, selecione seu muro cortina e clique em Editar para habilitar o Modo de Edição.

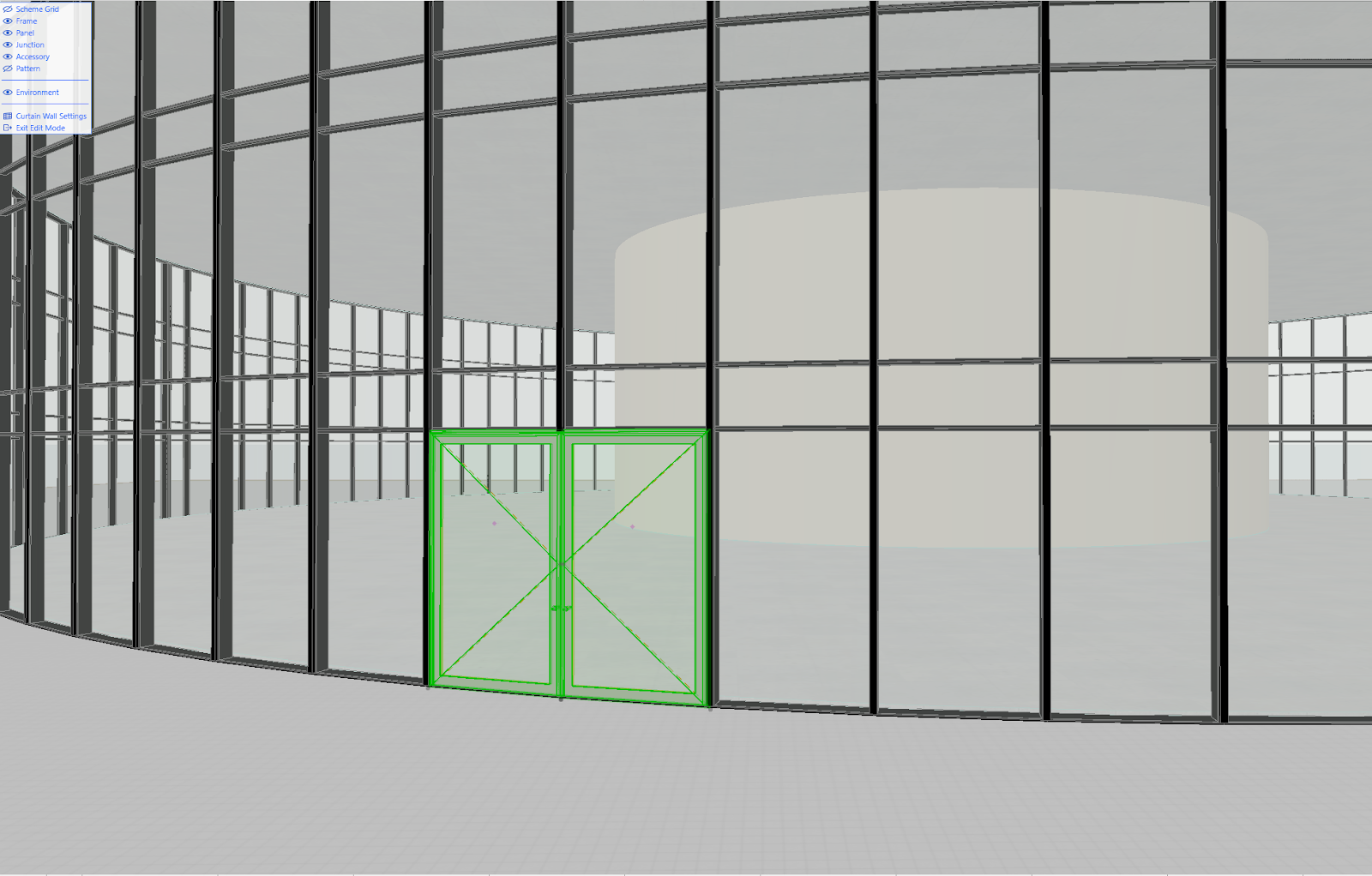

2. Selecione os painéis que deseja converter em Porta Dupla.

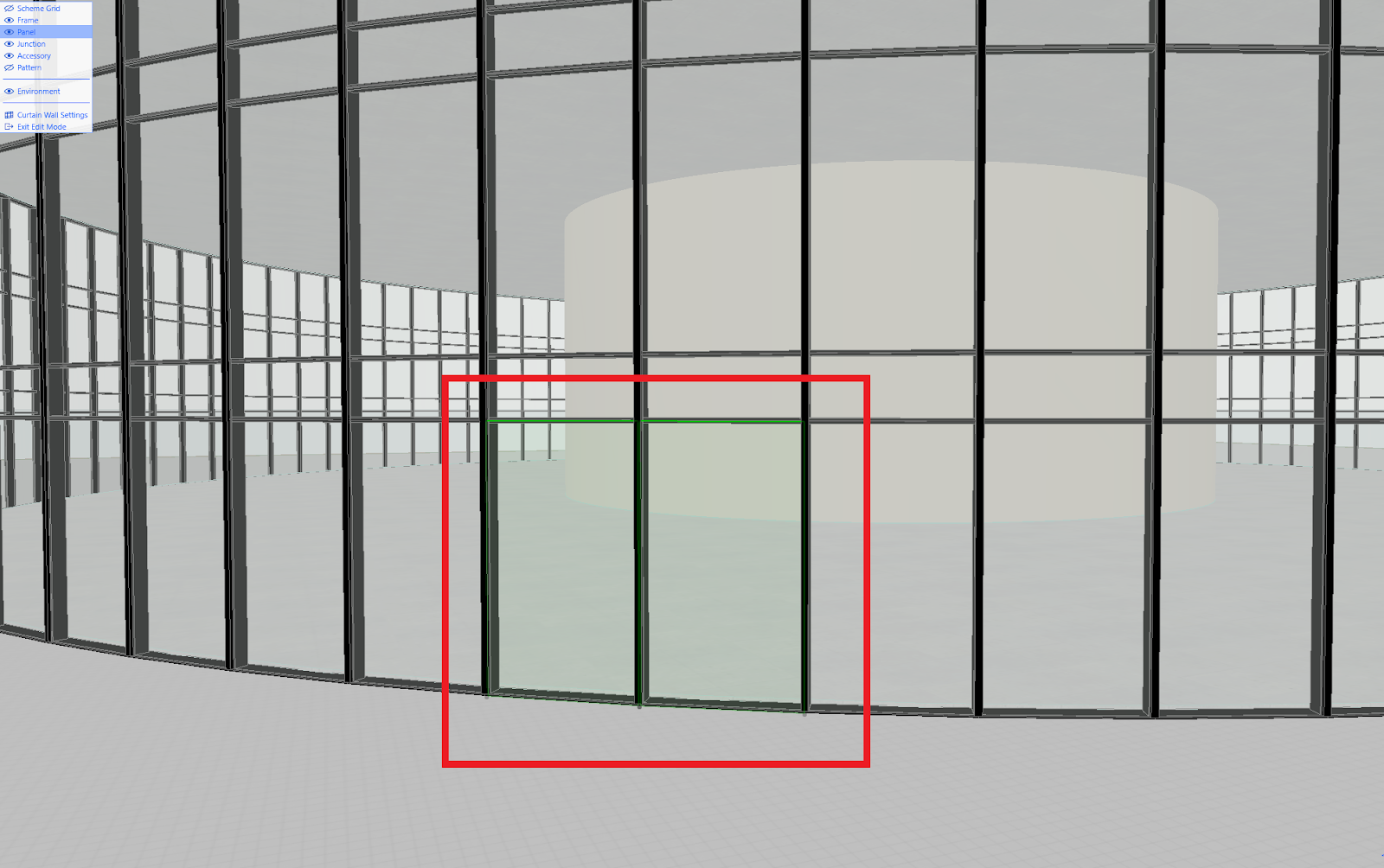

3. Selecione dois Painéis e exclua a Moldura que os divide.

4. Abra as Configurações de Seleção de Painel do Muro Cortina.

5. Em Tipo e Geometria de Painel Personalizado, selecione Porta MC para converter o painel em porta.

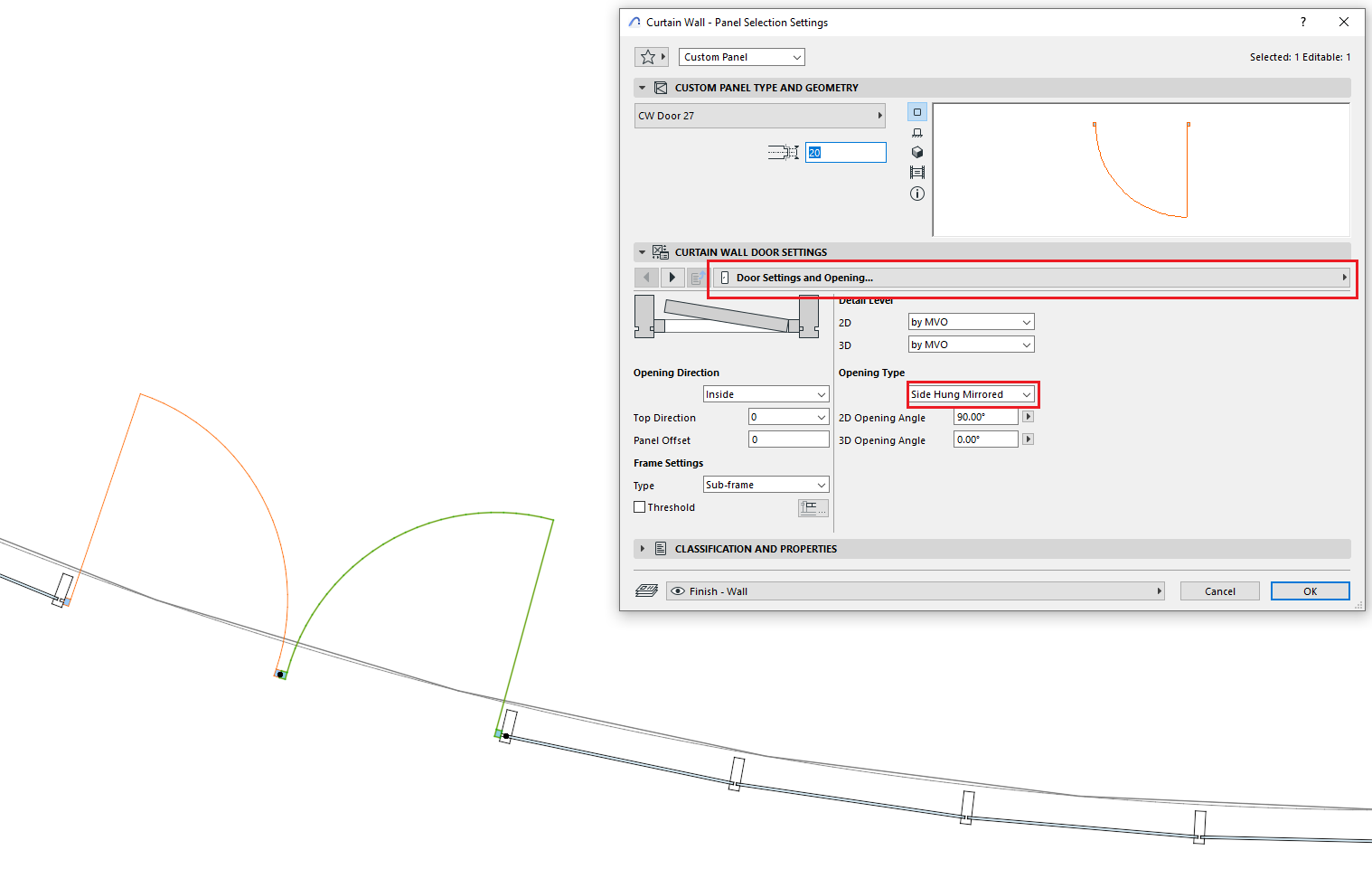

6. Para corrigir a representação gráfica, selecione a porta da direita e abra novamente as Configurações de Seleção de Painel do Muro Cortina.

7. Em Configurações de Porta e Abertura..., defina o Tipo de Abertura como Batente Lateral Espelhada.

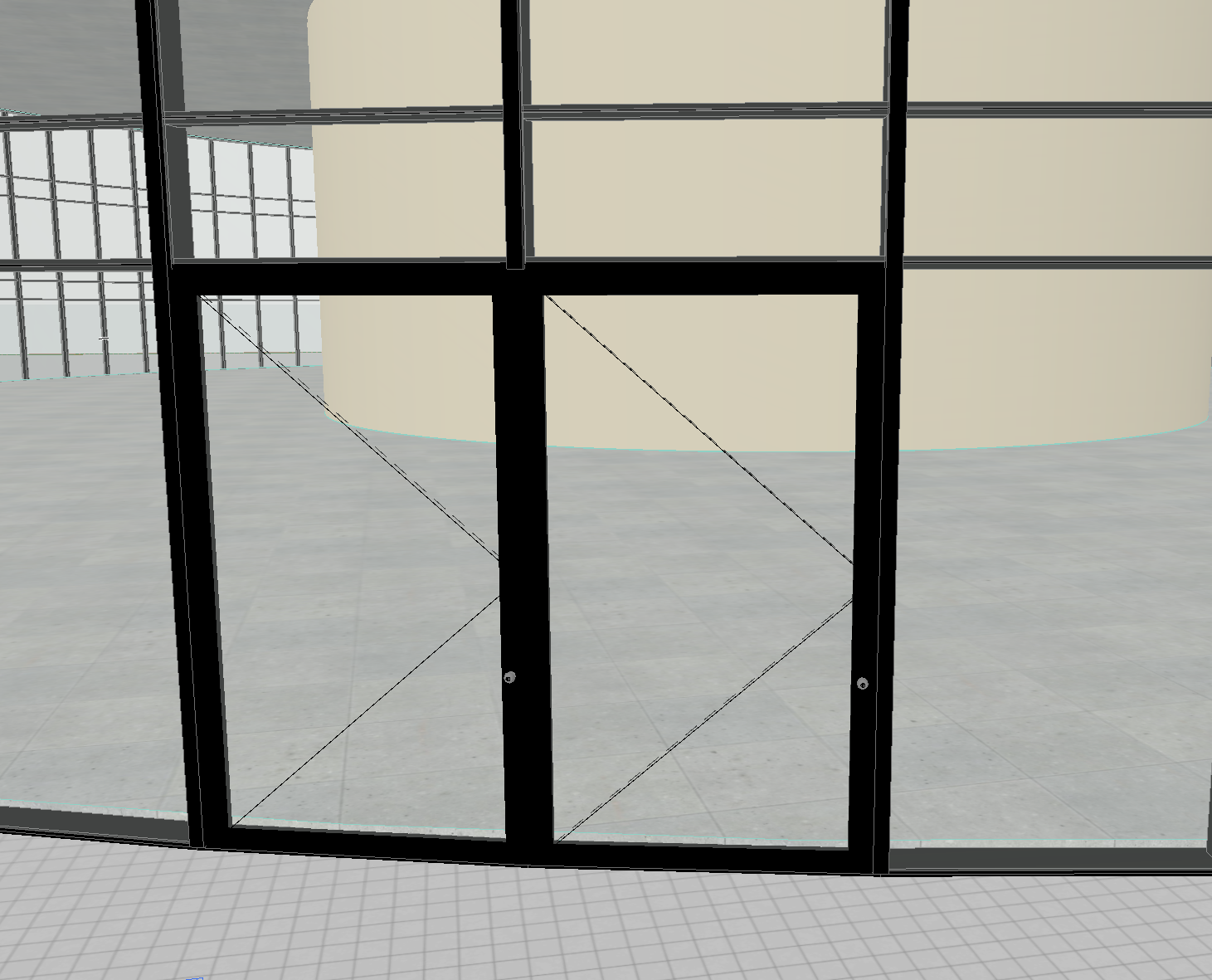

8. Clique em OK para fechar as Configurações do Muro Cortina.

   .
