Descrição do problema
Quero criar Painéis personalizados que servirão como uma grelha de forro usando a ferramenta Parede Cortina. Está tudo bom, com exceção de que se eu adicionei painéis personalizados, eles não mostrarão os recortes personalizados.
Solução

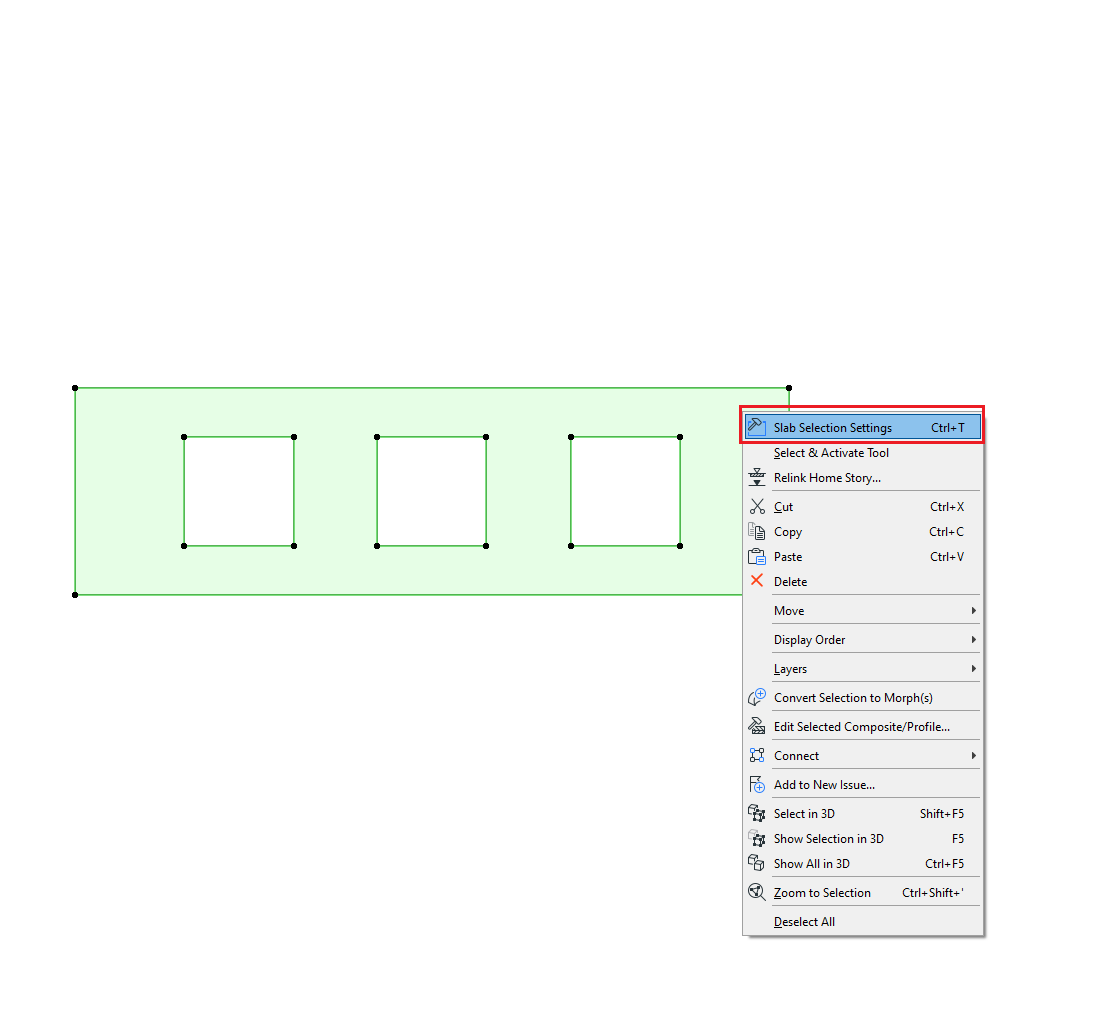

- Crie a forma do seu Painel Pessoal usando as ferramentas Trama, Linha ou Arco em seguida, clique na ferramenta Laje, delimite a forma usando a ferramenta Retângulo de Seleção.
- Abra as Definições de Seleção de Laje para editar o elemento de acordo com o seu projeto.

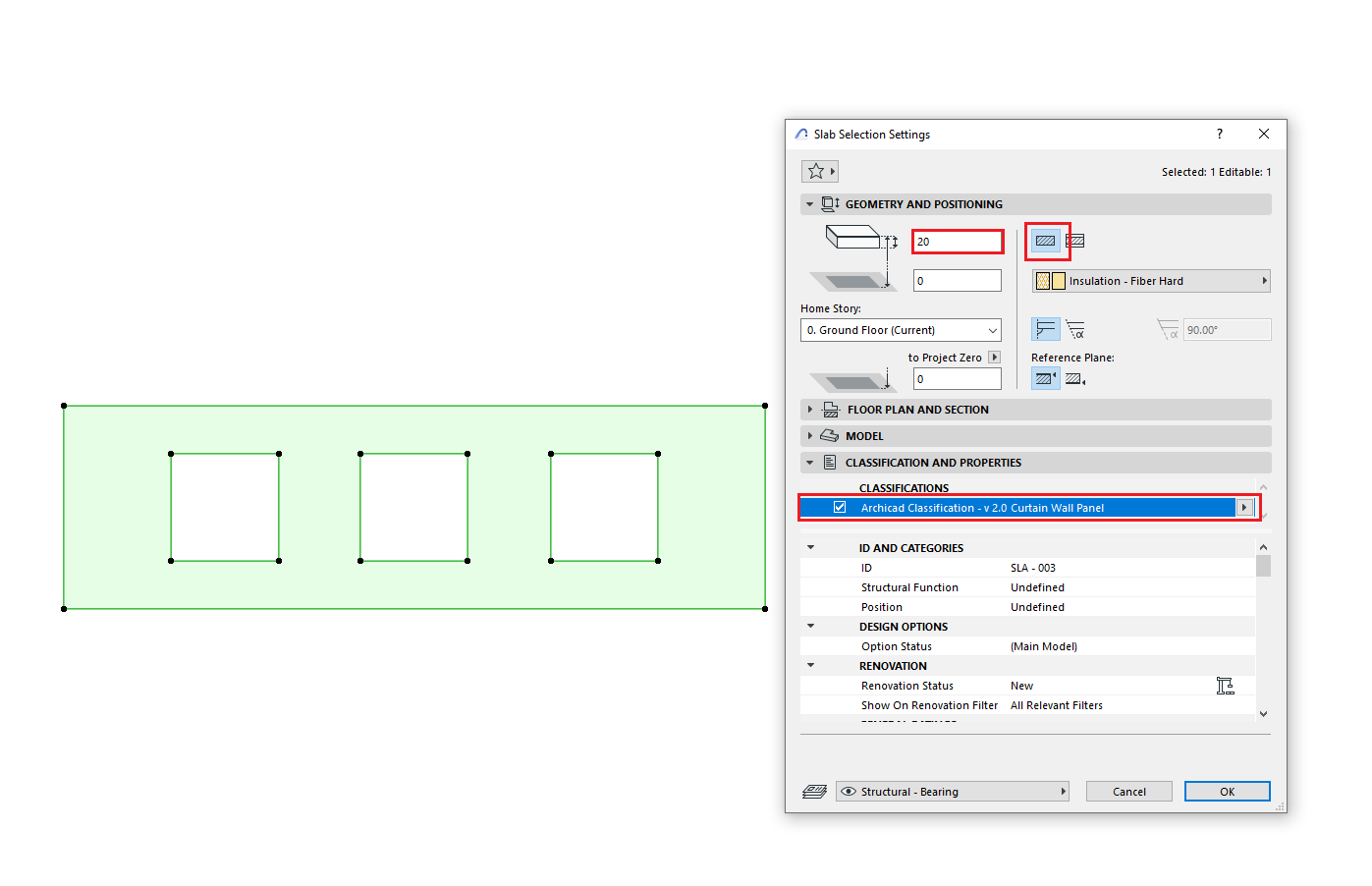

- Na janela de Definições de Seleção de Laje , selecione Estrutura: Composta Básica para ajustar a espessura e, em seguida, defina as Classificações para Painel de Parede Cortina.

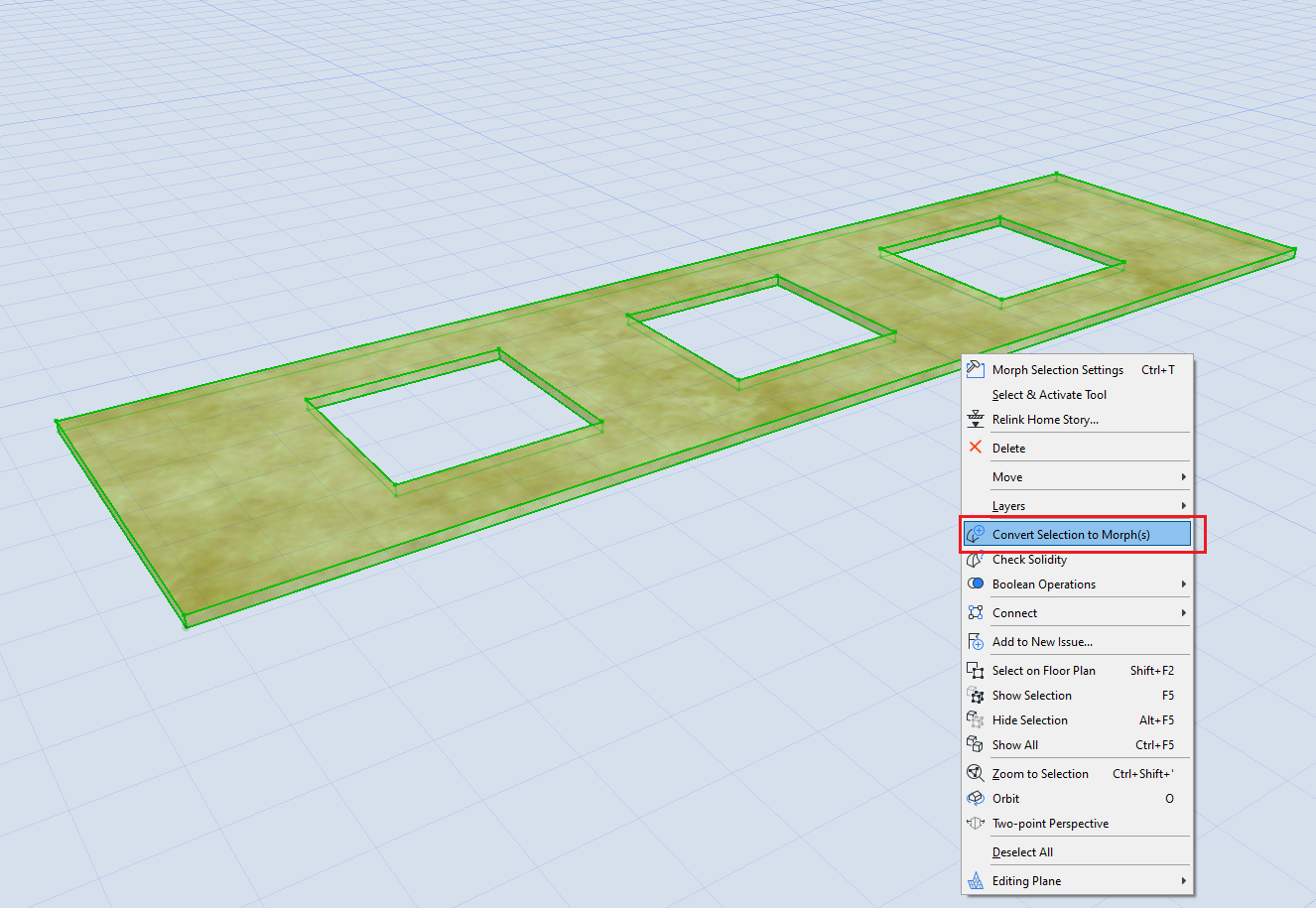

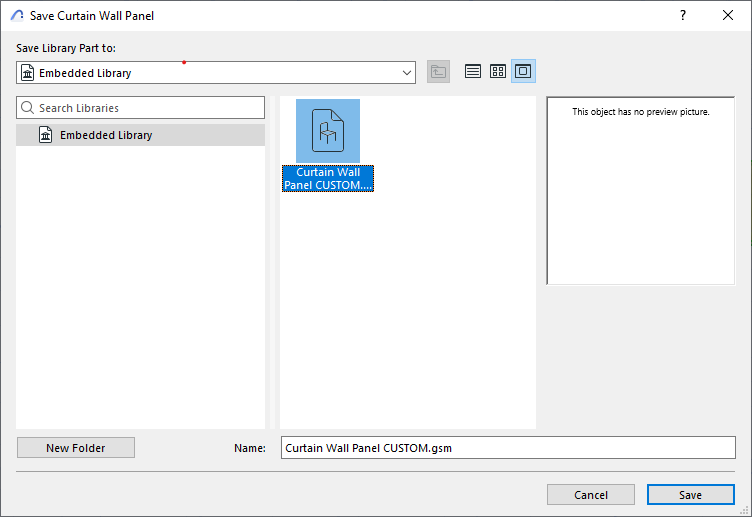

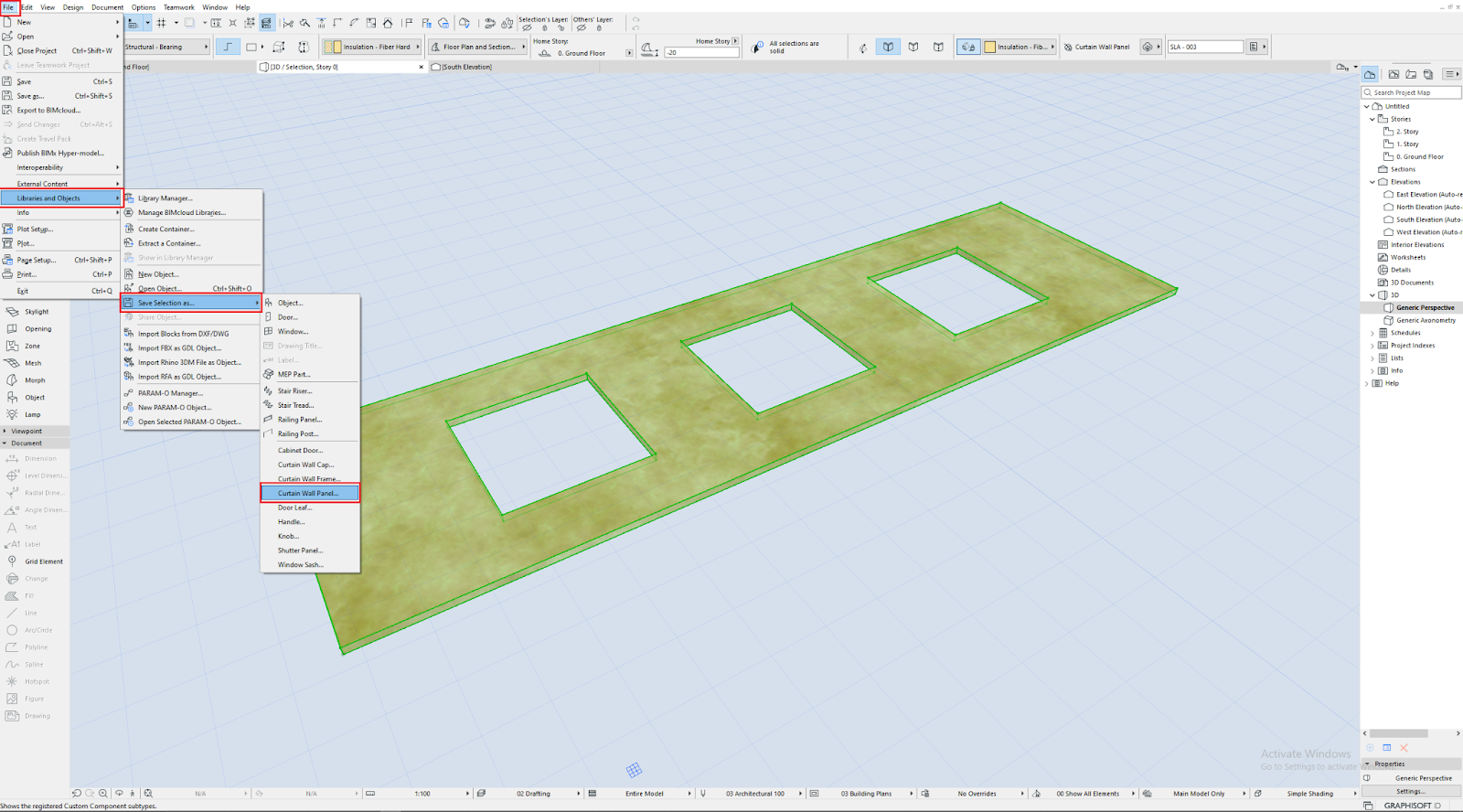

- Na Vista 3D, clique com o botão direito na laje e, em seguida, selecione Converter Seleção em Morph. Selecione o elemento, clique em Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Painel de Parede Cortina. Nomeie o painel personalizado e, em seguida, clique em Salvar.

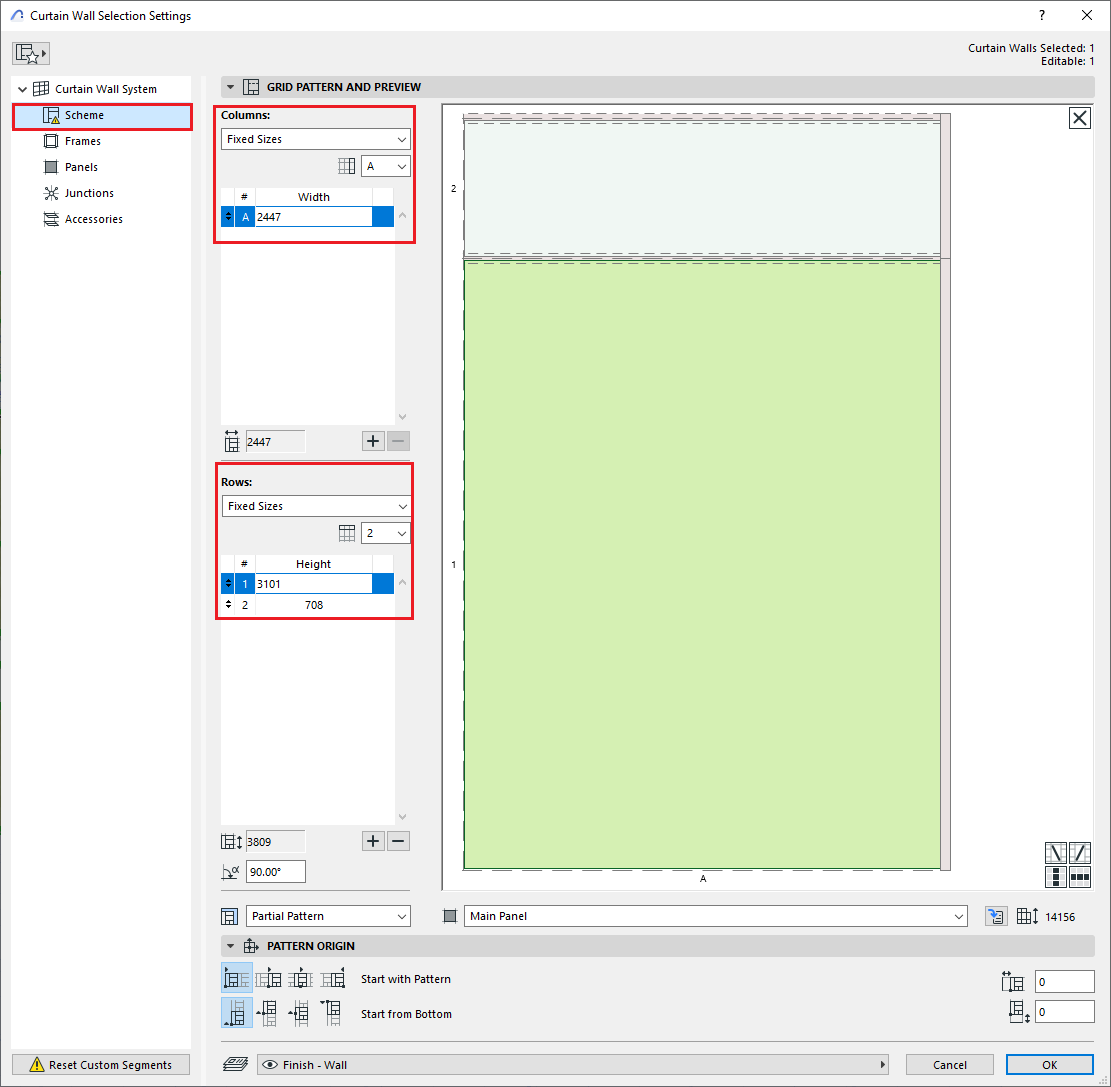

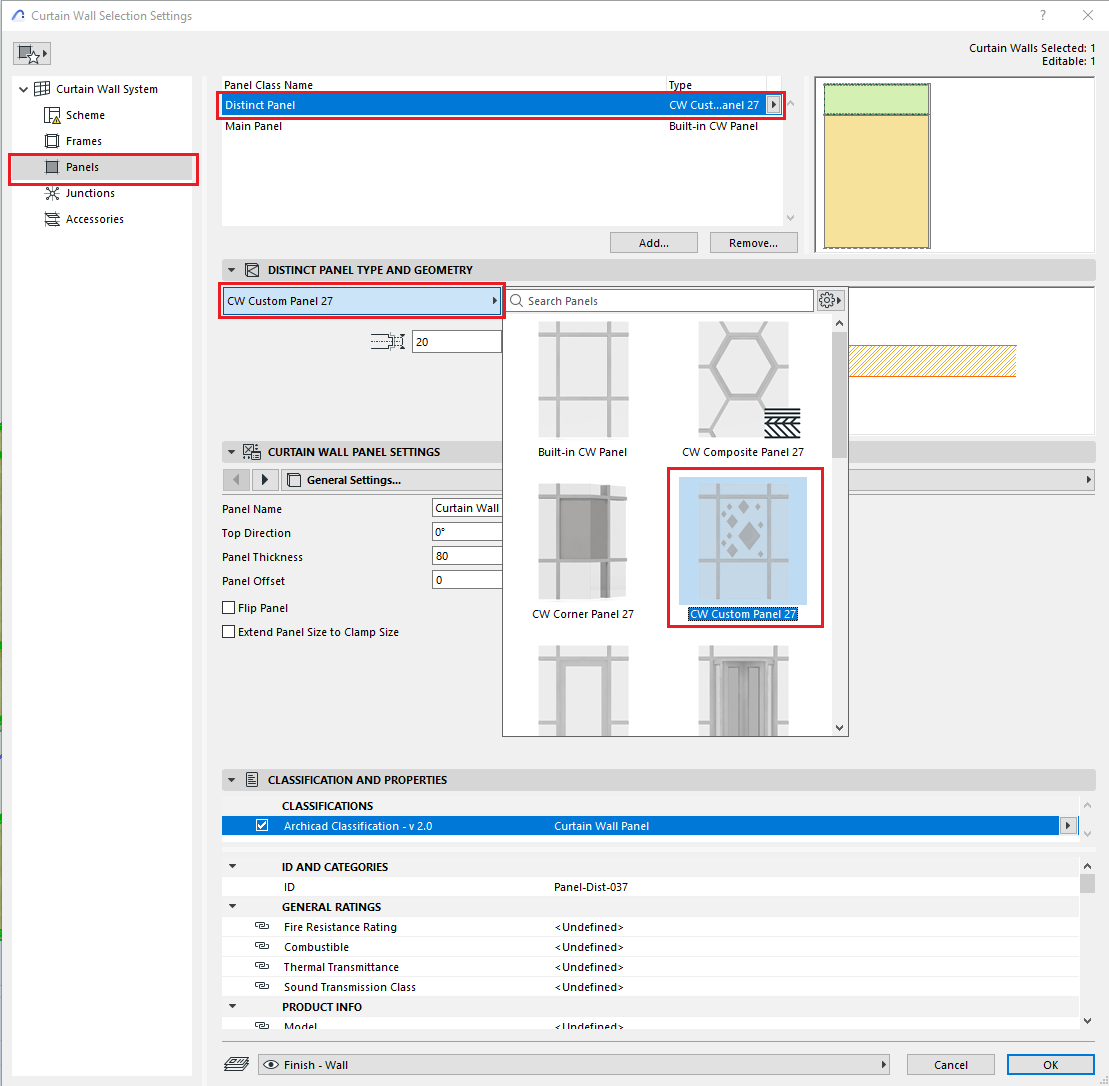

- Para incorporar o painel recém-criado ao sistema de parede cortina, selecione a parede cortina na Barra de Ferramentas, no painel e, em seguida, abra as Definições de Seleção de Parede Cortina. No sistema de parede cortina, ajuste os parâmetros abaixo conforme necessário. Clique no Esquema para adicionar outra linha ou coluna para acomodar o seu painel recém-criado. Por último, clique em Painéis então selecione Painel Distinto. Na Tipo e Geometria do Painel Distinto, encontre o CW Painel Personalizado 27 então dê um duplo clique para selecionar. Clique em OK para fechar.

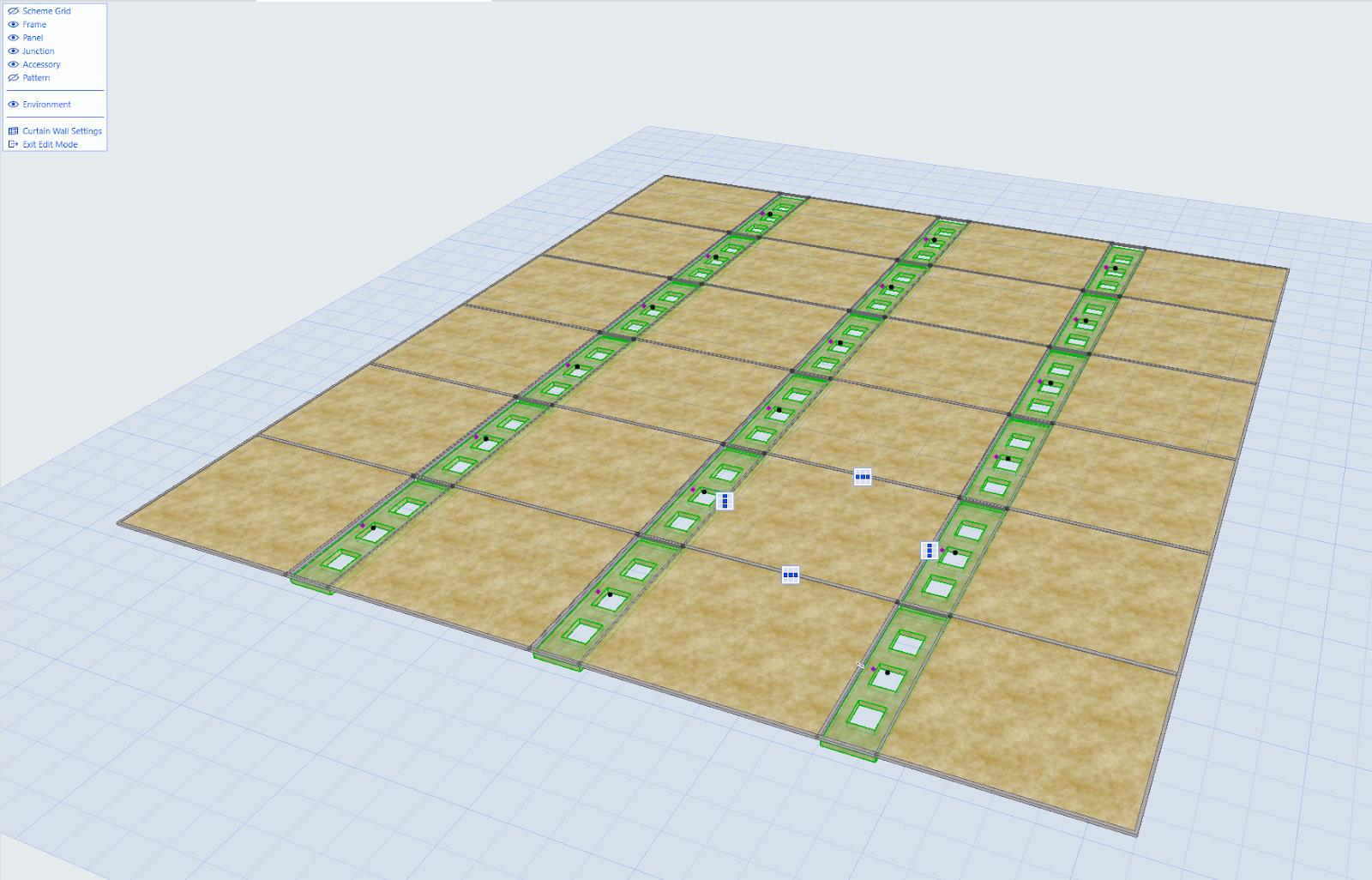

- Você também pode ajustar os painéis no Modo de Edição.
