Descrição

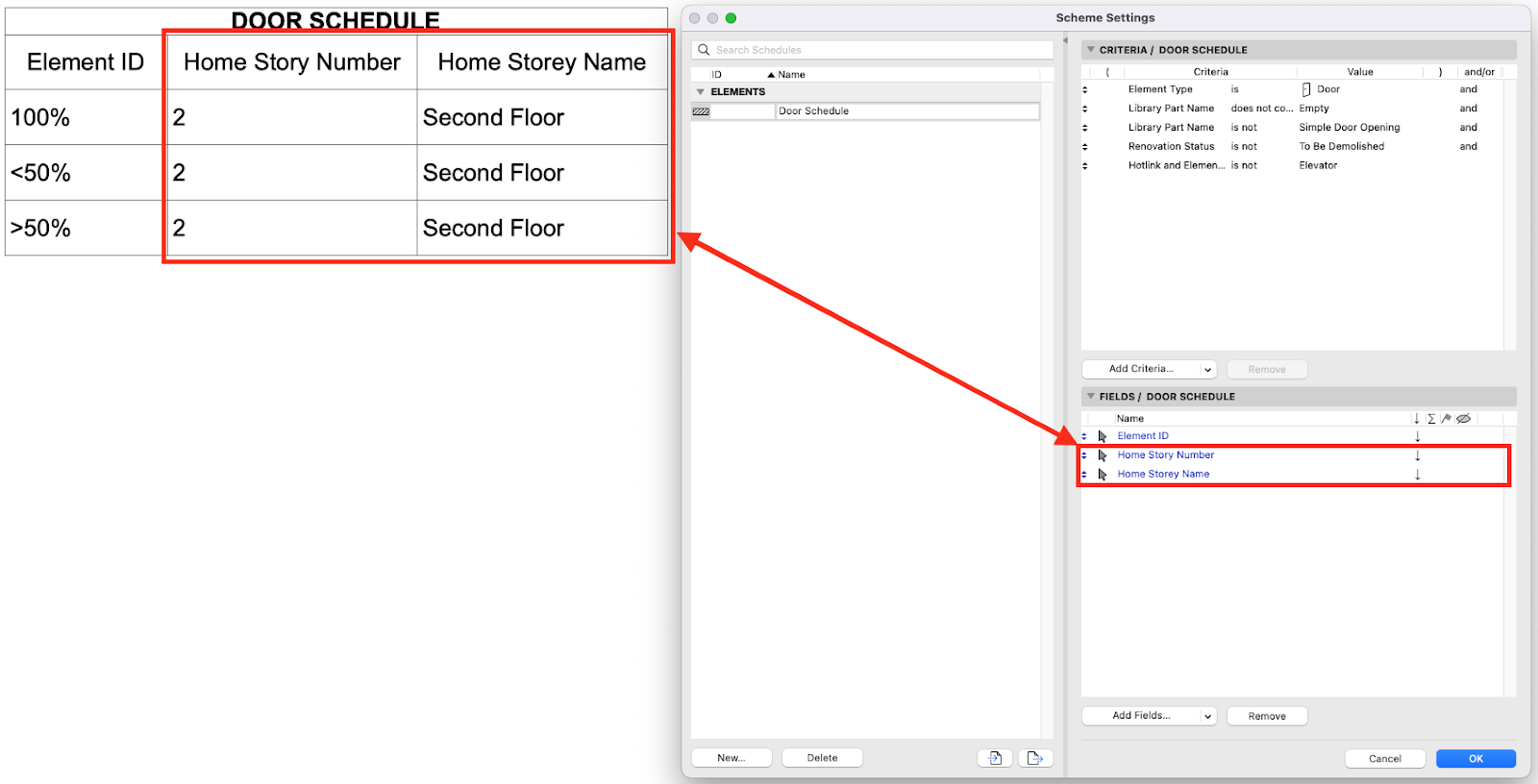

Às vezes (por exemplo, em projetos com níveis intermediários), o Piso de Origem de Portas e Janelas não é representado como parte do piso desejado na Tabela Interativa. Como o Archicad define o Piso de Origem de Portas e Janelas?
Solução

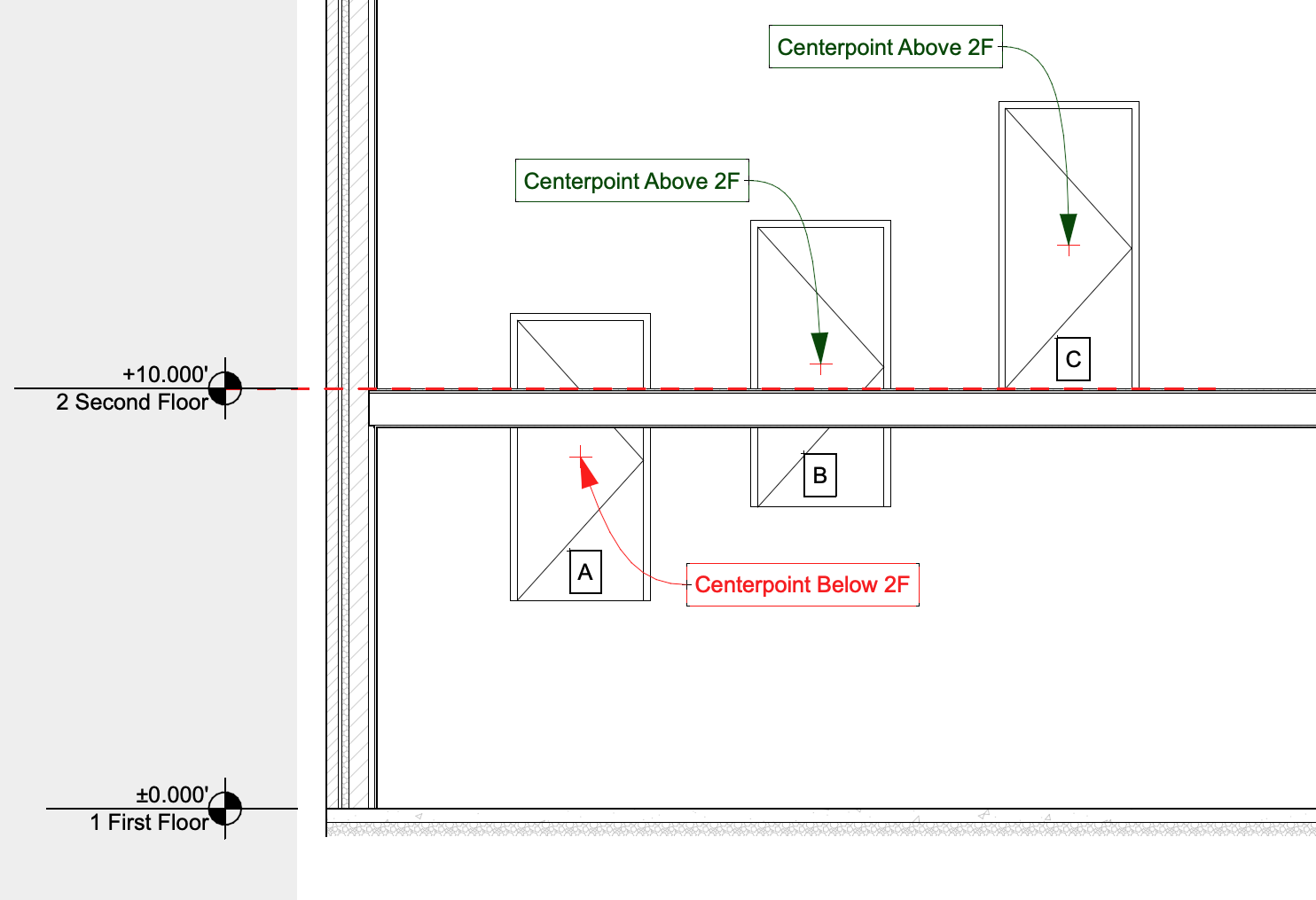

No Archicad, o Piso de Origem de Portas e Janelas é determinado pela posição vertical do ponto central do elemento:
- Se o ponto central estiver localizado acima do nível do Piso, por exemplo, Segundo Piso, então essa porta pertencerá ao Segundo Piso.
- Se o ponto central do elemento estiver abaixo do Segundo Piso, então essa porta pertencerá ao Primeiro Piso.

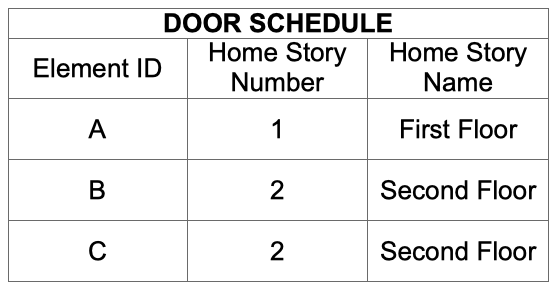

O fator decisivo para a atribuição do Piso de Origem é o ponto central do elemento em relação às alturas dos pisos definidas e não ao piso de origem definido da parede onde a Janela ou Porta está inserida.
Mais informações sobre este tópico podem ser encontradas neste link: Parâmetros Gerais de Listagem.
Qual é a melhor opção para listar portas/janelas em projetos com níveis intermediários?
Um campo mais preciso para incluir na Tabela de Portas e Janelas é o Nome da Zona Relacionada. Assim, é possível exibir uma localização mais específica da porta de acordo com sua Zona.
DICA: Como alternativa, é possível informar o Piso de Origem como Texto Personalizado no campo do Mapa.
- Selecione o texto personalizado como campo nas configurações do esquema da tabela.
- Insira manualmente o Piso de Origem correto como texto personalizado.
