Descrição do problema
Você criou uma regra de sobreposição gráfica no Archicad para seu Guarda-Corpo, mas depois de aplicá-la à sua Visualização, o Guarda-Corpo não está exibindo corretamente. Isso também pode acontecer se você estiver usando o Filtro de Renovação para aplicar sobreposições gráficas ao seu Guarda-Corpo dependendo do seu estado.

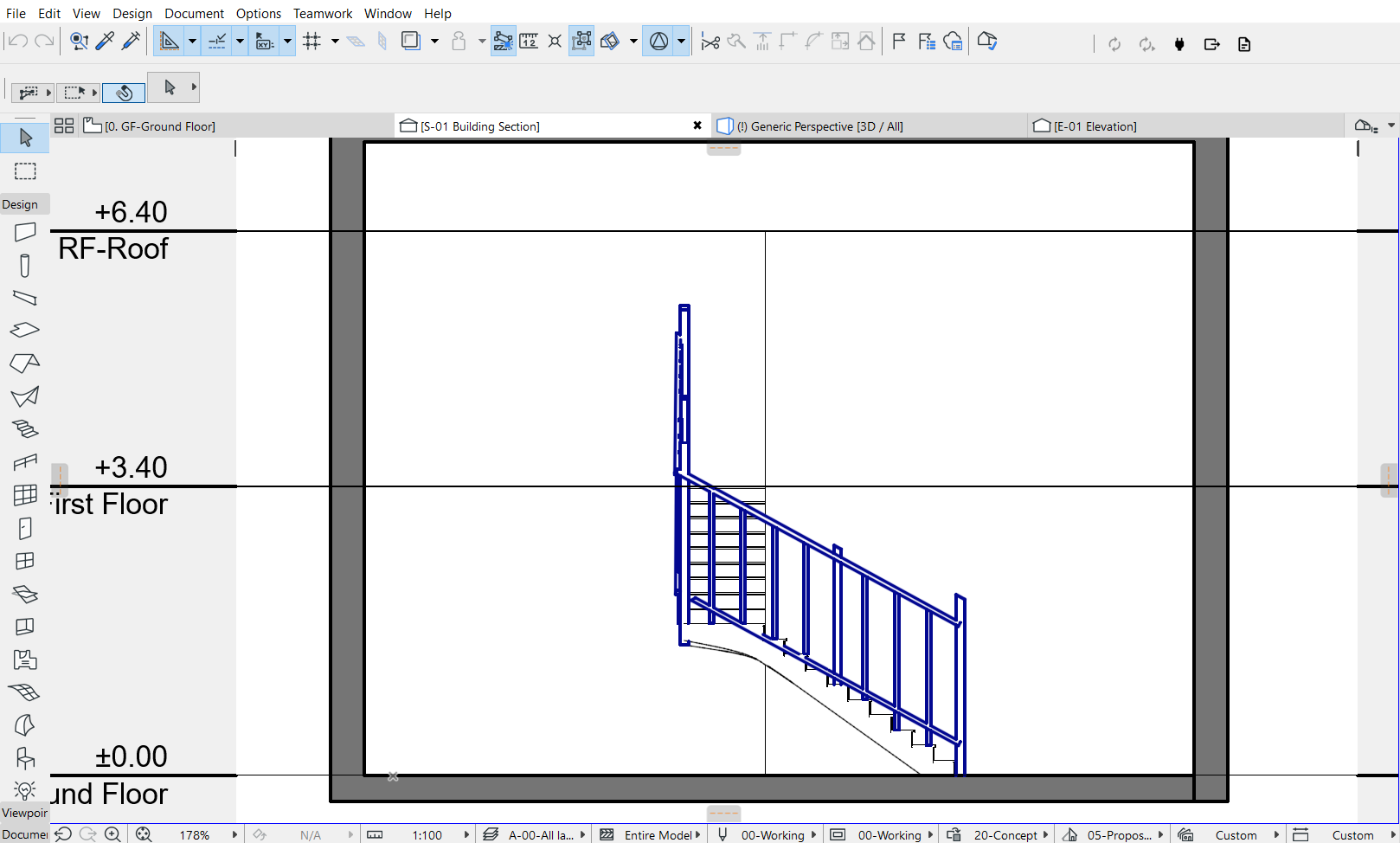

Neste exemplo, a regra de sobreposição gráfica afeta o tipo de caneta de todos os elementos para aparecerem em preto, mas o Guarda-Corpo ainda aparece em azul.
Solução
Veja a seguir algumas causas possíveis que podem interferir nas Regras de Sobreposição Gráfica aplicadas aos Guardas-Corpos.
Opções de Visualização do Modelo (MVO)
1. Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo.
2. Expanda a seção Opções de Guarda-Corpo.

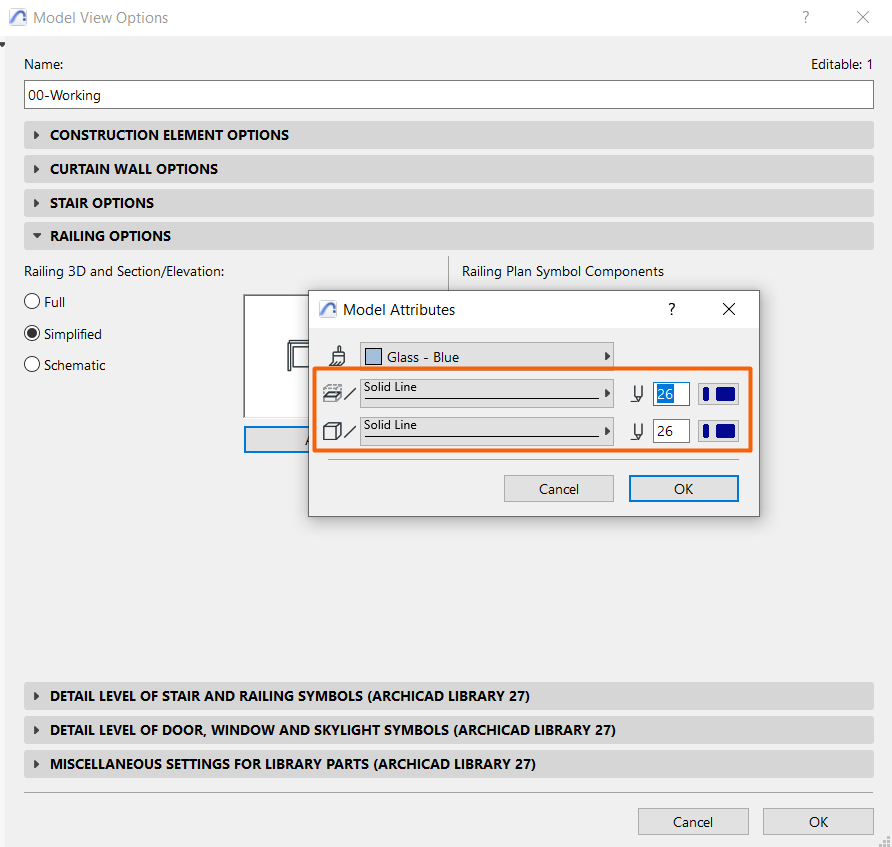

3. Se as Definições do Guarda-Corpo estiverem definidas como Esquemático, essa opção afetará as Sobreposições Gráficas, pois você pode controlar os atributos do Guarda-Corpo como um todo. Você pode ver que o tipo de caneta do Guarda-Corpo está definido como uma cor azul.

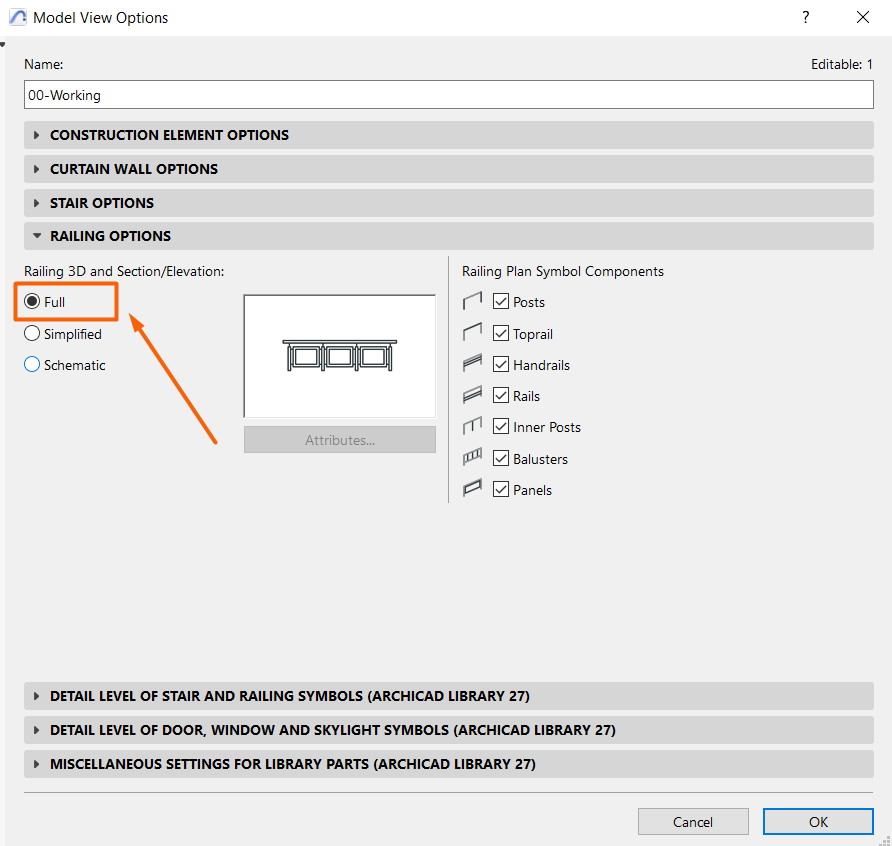

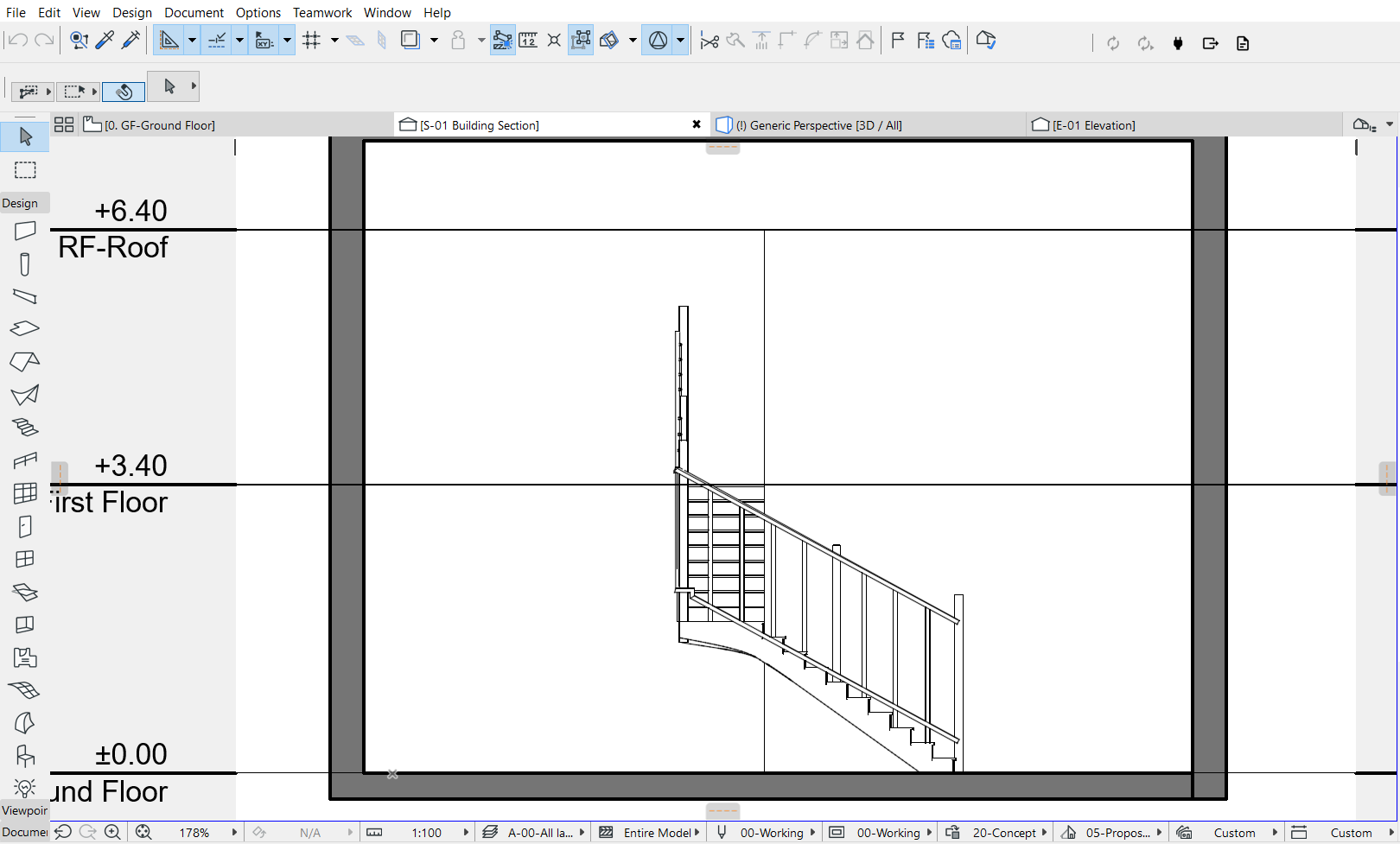

4. Altere a Definição para Completo para exibir o Guarda-Corpo com os atributos corretos ou com a regra de sobreposição gráfica atribuída.
Definições de Elevação/Corte
1. No Mapa de Vistas, clique com o botão direito na Elevação ou Corte que mostra o Guarda-Corpo.
2. Clique com o botão direito na Elevação e selecione Definições de Elevação/Corte.
3. Expanda a seção Aparência do Modelo.

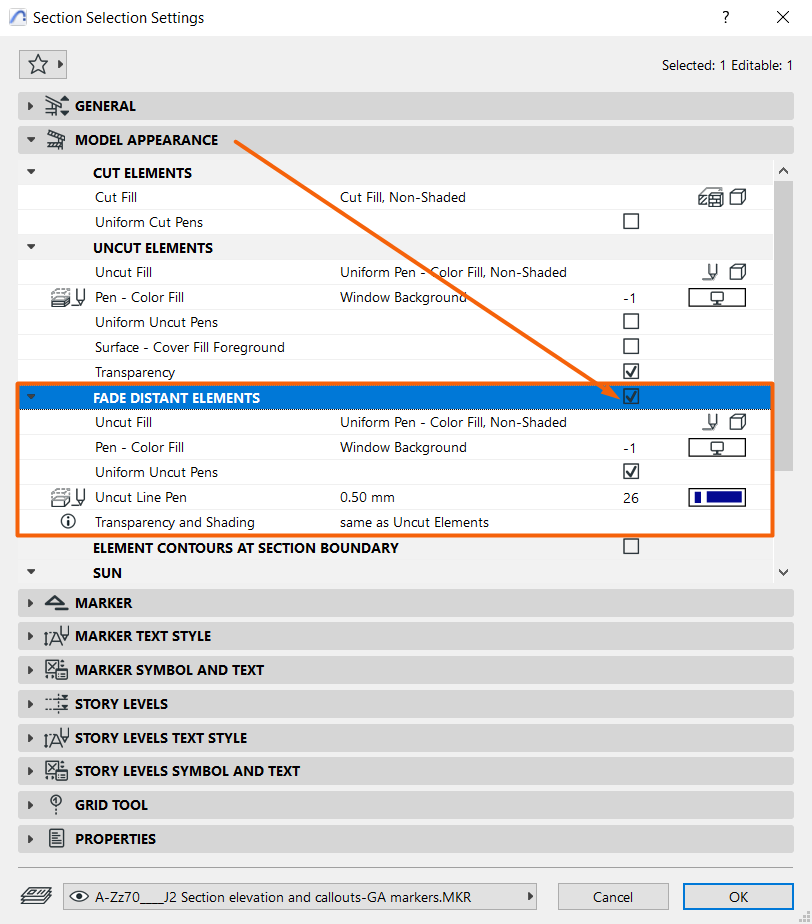

4. Localize a Definição Desaparecer Elementos Distantes. Se estiver marcada, desmarque -a, pois pode interferir com as Sobreposições Gráficas.
Combinação de Sobreposição Gráfica
Observe que as Regras de Sobreposição Gráfica serão aplicadas de acordo com sua hierarquia na combinação de sobreposição gráfica. Se você tiver uma sobreposição gráfica afetando apenas o Guarda-Corpo, traga-a para o Topo da lista para que tenha a prioridade mais alta na combinação.
Próximas etapas
Este artigo pode ajudar com um problema similar: O Guarda-Corpo aparece apenas em Vidro?
