Descrição do problema

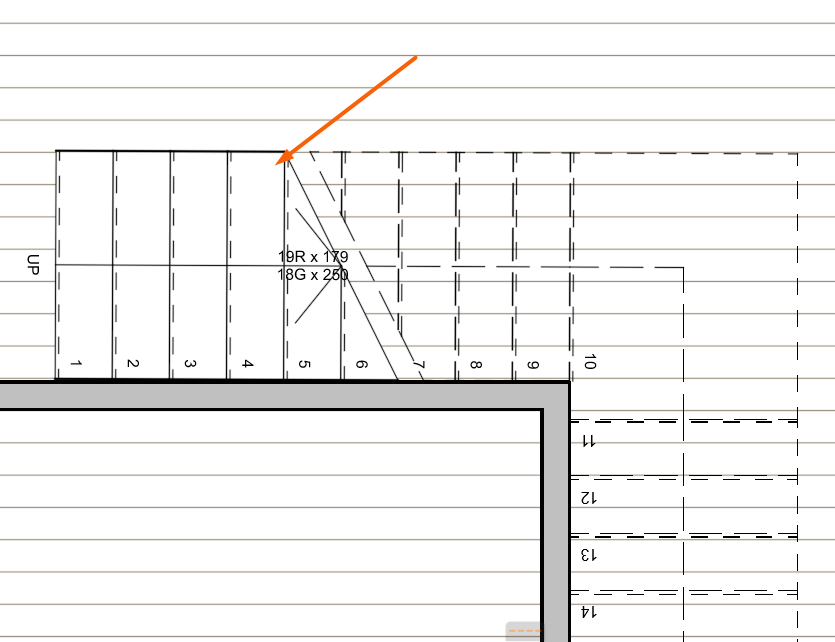

Você configurou uma Trama de Superfície para o Símbolo Escada na Planta, mas ao abrir a Visualização, a trama aparece transparente — mesmo para o segmento visível da Escada nesse nível.
Solução
A exibição da Trama de Superfície da Escada é controlada pelas Opções de Visualização do Modelo (MVO). Esta configuração tem prioridade sobre as definições individuais da Escada e quaisquer Sobreposições Gráficas aplicadas.

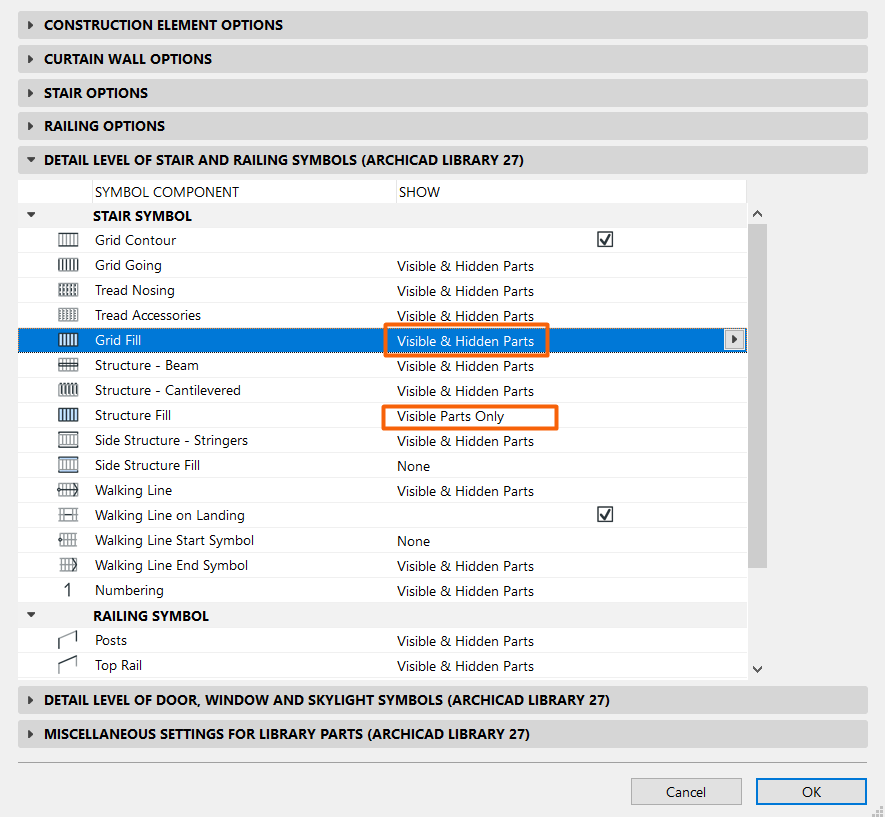

- Ir para Documentação > Visualização do Modelo > Opções de Visualização Modelo...
- Expanda a aba Nível de Detalhe dos Símbolos de Escada e Guarda-Corpo.
- Na lista Componente do Símbolo, localize as opções Trama da Grelha e Trama Estrutura.
- Em Mostrar, altere o valor de Nenhum para Partes Visíveis e Invisíveis ou Apenas Partes Visíveis.
- Clique em OK para aplicar as alterações.

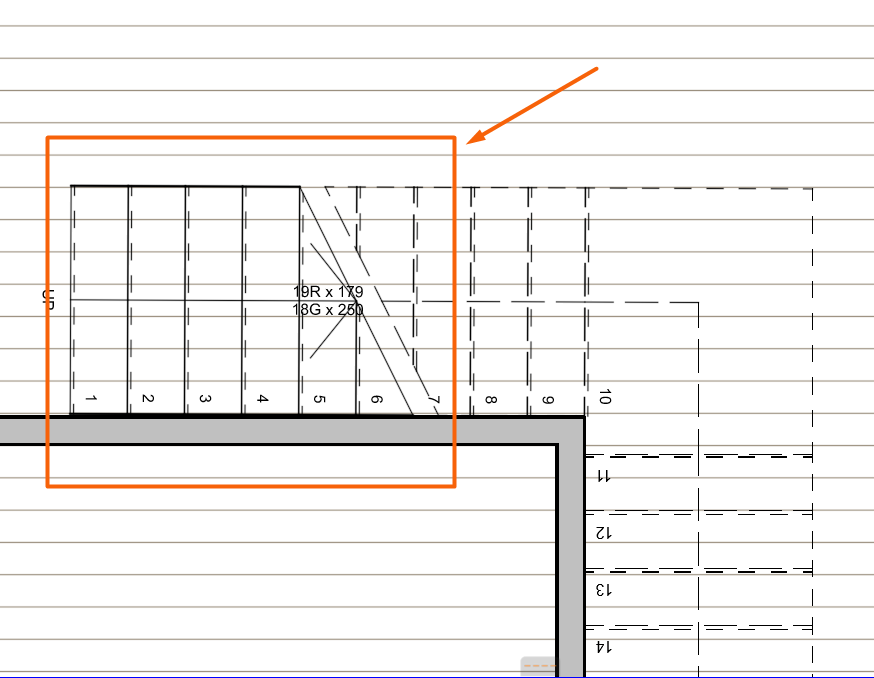

A trama agora deve aparecer normalmente, como visto na imagem abaixo:
