Descrição do problema

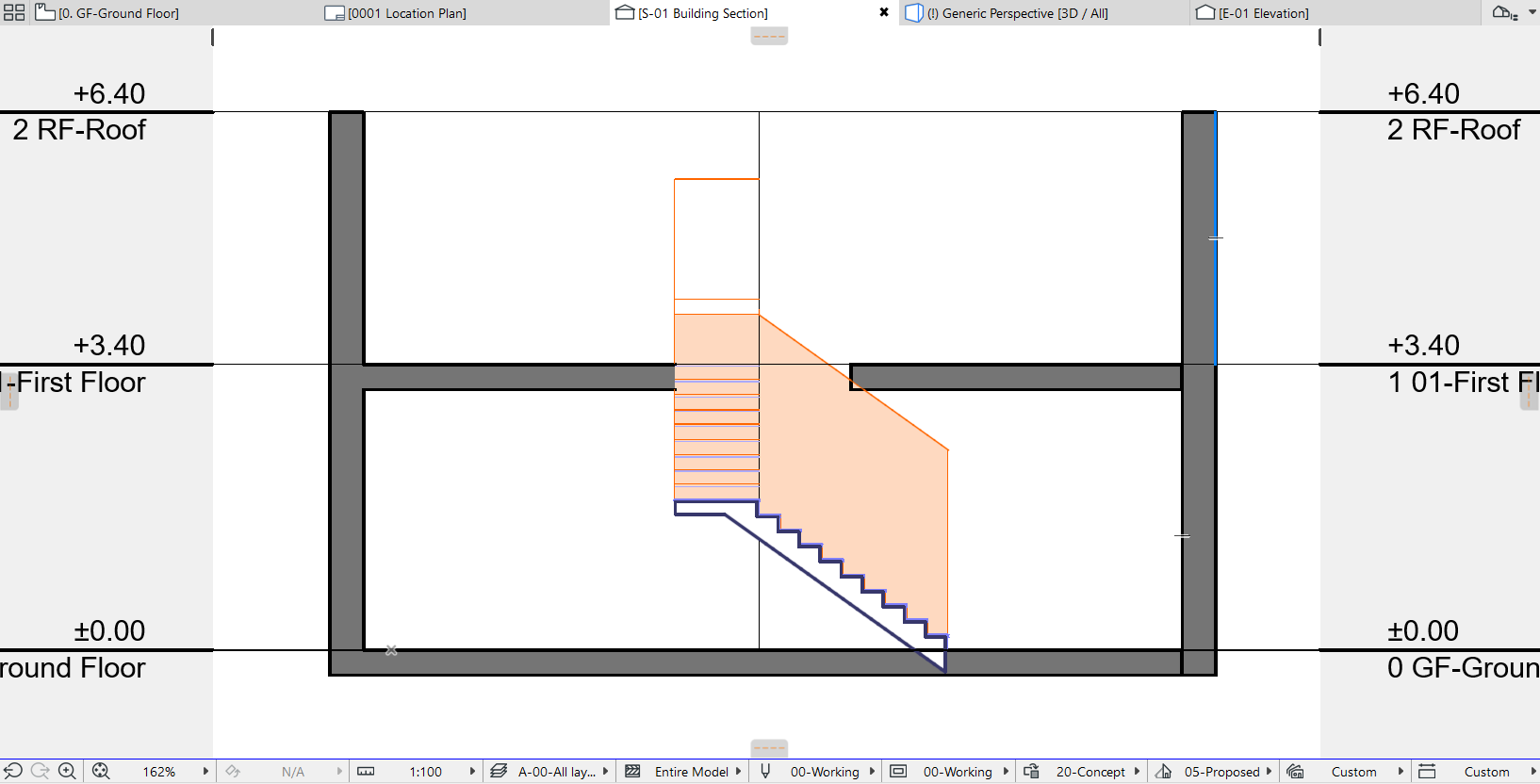

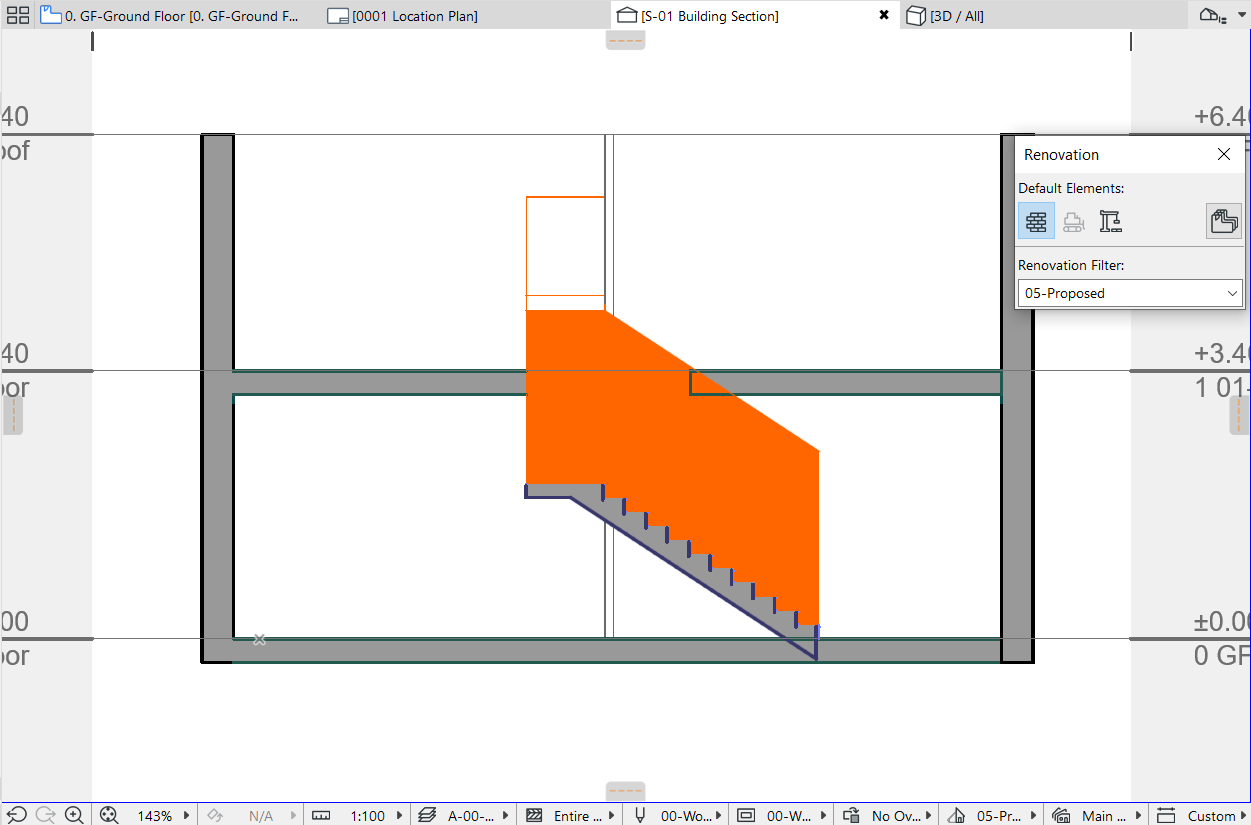

Você criou uma visualização de Corte que atravessa uma Escada. O Pé-direito da Escada está visível, mas a Trama de Corte aparece sólida. Este artigo explica por que o Pé-direito da Escada pode aparecer opaco em visualizações de Corte no Archicad e como ajustar as definições para torná-lo transparente.
Solução
A aparência do Pé-direito da Escada em plantas 2D não pode ser modificada nas Definições da Escada, pois se trata de um objeto 3D. Mas sua aparência pode ser influenciada por diferentes definições de documentação. Abaixo estão algumas causas possíveis para este problema e como corrigi-las:
Sobreposições Gráficas (clique para expandir)

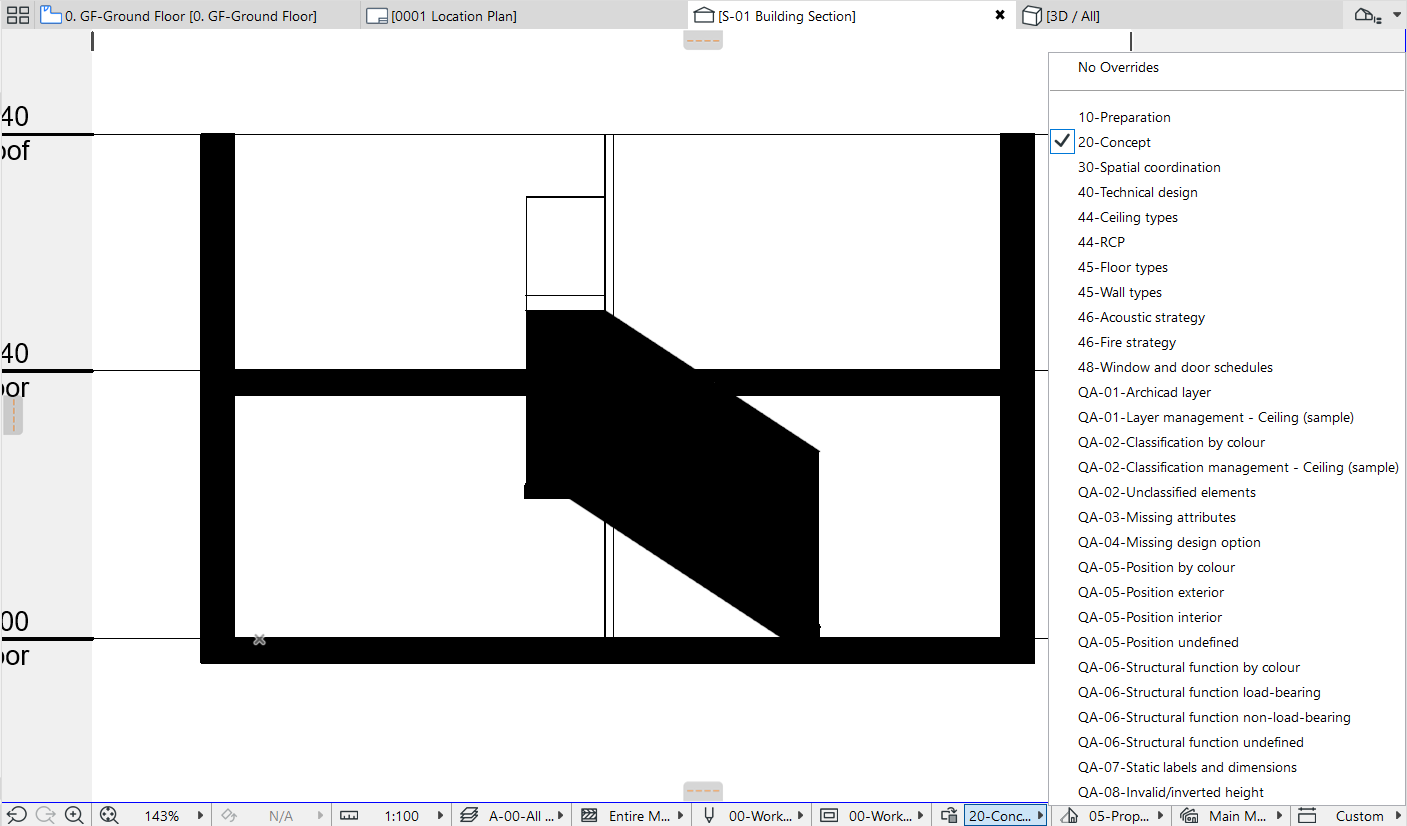

Se a sua Combinação de Sobreposição Gráfica incluir uma regra que torna as Tramas de Corte sólidas para Todos os Elementos, é assim que sua Escada ficará:
A solução é excluir a Escada da sua regra no Tipo de Elemento. Como na imagem abaixo:

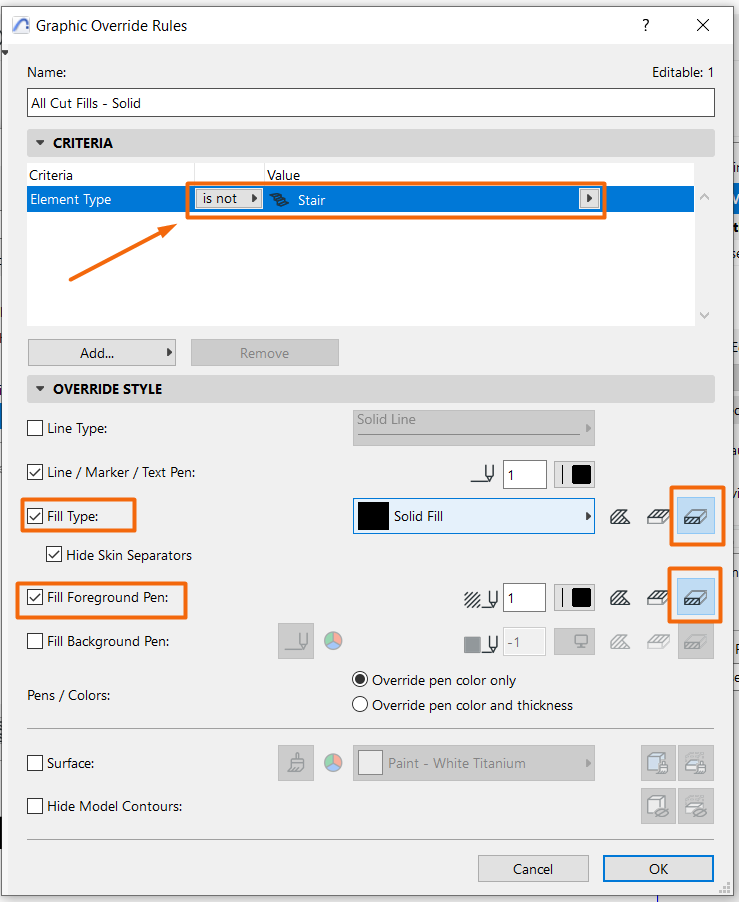

- Critério: Tipo de Elemento > não é > Escada.
Filtro de Renovação (clique para expandir)
Se você estiver usando Filtros de Renovação e o Estado de Renovação da sua Escada for Existente ou A Demolir, as Definições de Filtro podem estar sobrepondo o tipo de trama para que seja sólida nos elementos com esses estados.
- Acesse Documentação > Renovação > Opções de Filtro de Renovação.
-

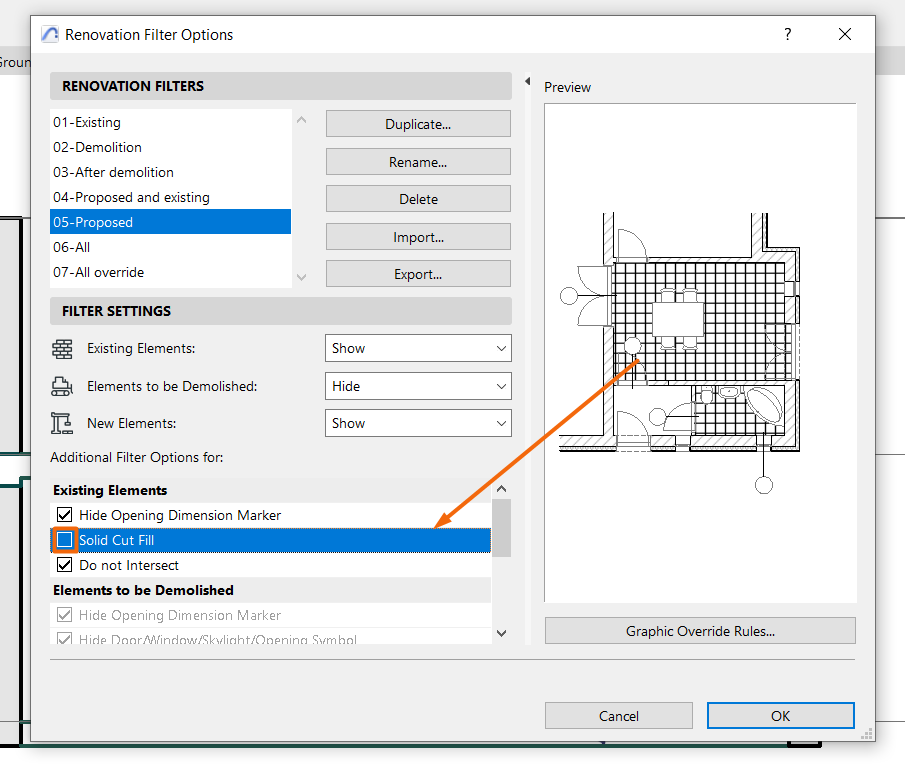

Em Opções Adicionais de Filtro desça a tela para localizar Trama de Corte Sólida e desmarque a caixa ao lado da opção.
Definições de Corte (clique para expandir)
A opção a seguir pode influenciar a transparência do Pé-direito em uma visualização de Corte 2D:
- Abra o diálogo de Definições do Corte.
- Expanda o painel Aparência do Modelo.

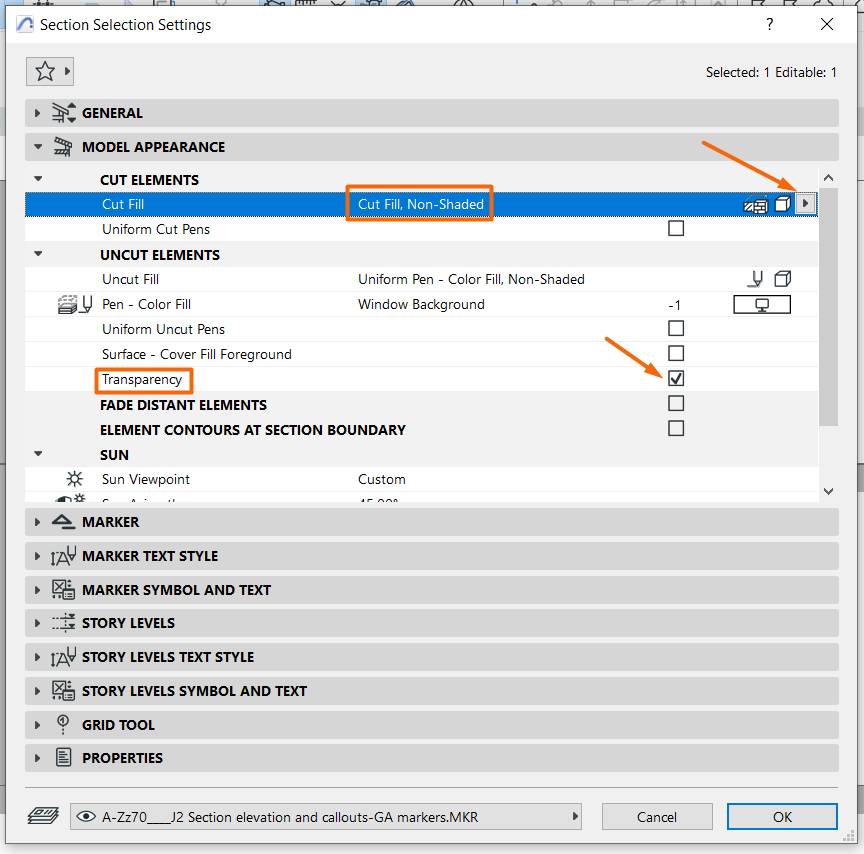

- Em Elementos Cortados defina a Trama de Corte como Trama de Corte, Não sombreado (isso respeitará o tipo de Trama do Pé-direito).
DICA: Certifique-se de que a Transparência esteja ativa em Elementos em Vista para garantir que todos os segmentos do Pé-direito fiquem transparentes, mesmo que não estejam sendo cortados pelo Marcador de Corte.
