A janela personalizada não corta o furo personalizado ao ser inserida na parede

Descrição do problema

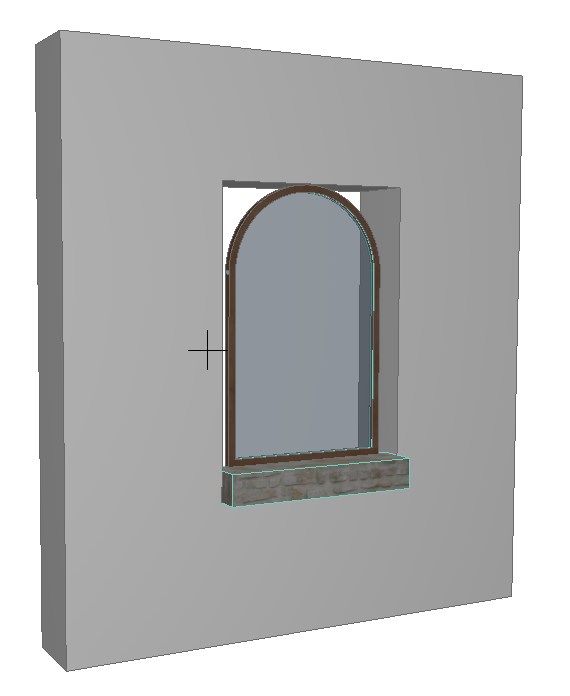

Você projetou uma janela de formato personalizado e a inseriu na sua parede. Embora a Representação 2D pareça precisa, a 3D não está; você nota que o recorte não segue o formato personalizado, mas mantém um corte quadrado.

Solução

1. Volte aos elementos que compõem sua Janela Personalizada.

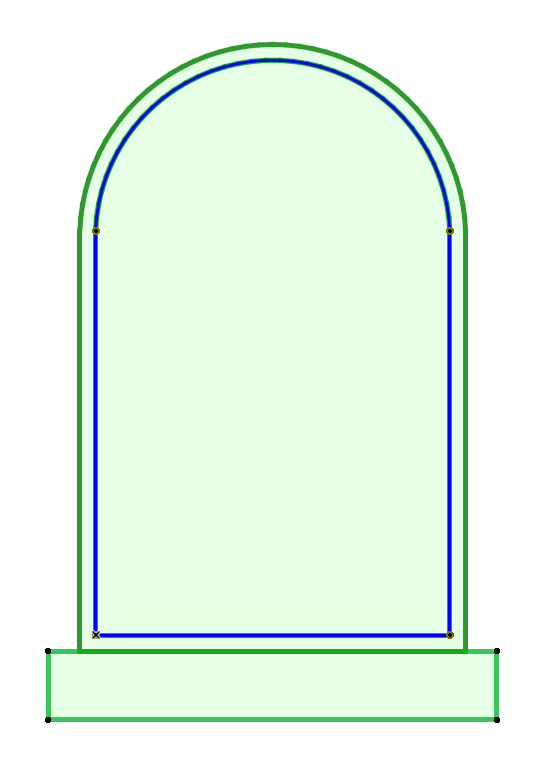

2. Usando a Ferramenta Laje, crie uma laje que siga o formato do elemento perfeitamente.

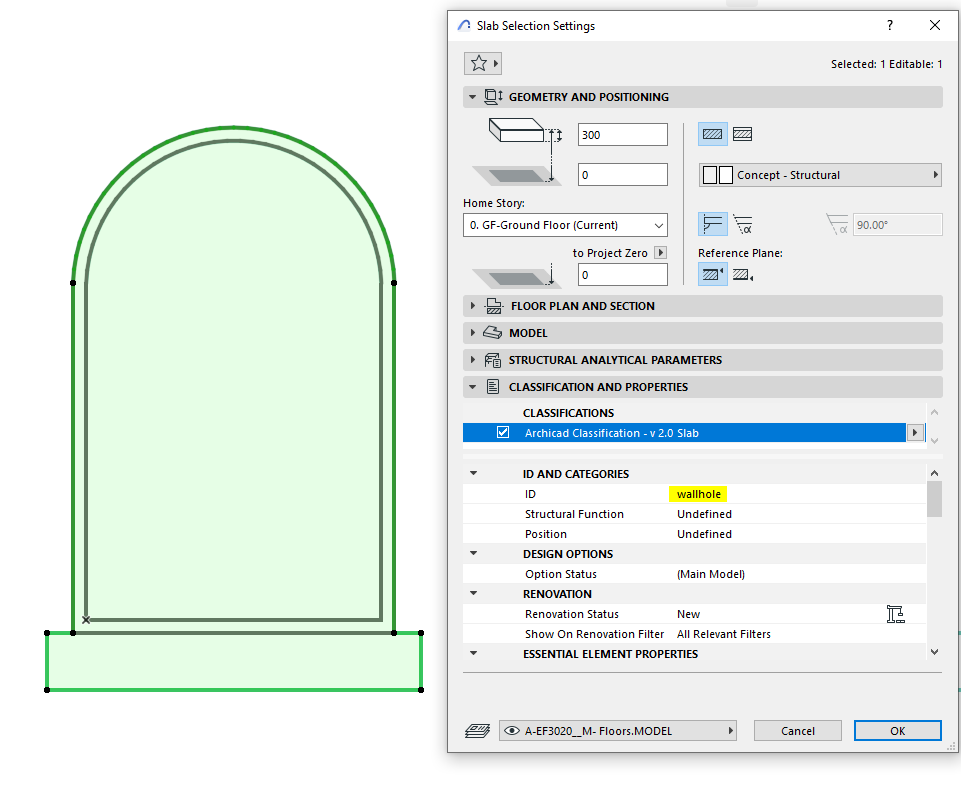

3. Selecione a laje e abra o diálogo Definições. Ir para Classificações e Propriedades > ID, e digite wallhole . O Archicad reconhecerá este elemento como um corpo de corte de parede que define o formato exato da abertura.



4. Selecione todos os elementos, incluindo a laje, e salve-os como um objeto de janela.
5. Ir para Arquivo > Bibliotecas e Objeto > Salvar Seleção como > Janelas.

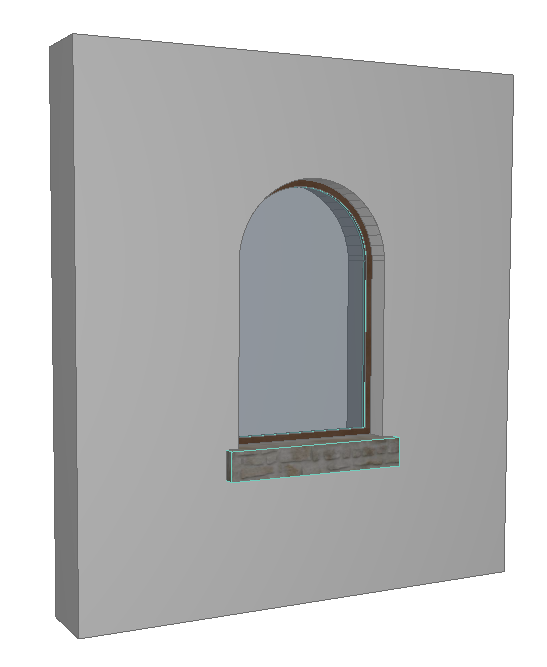

6. Agora, quando colocada na parede, o corte seguirá o formato perfeitamente.
