Descrição

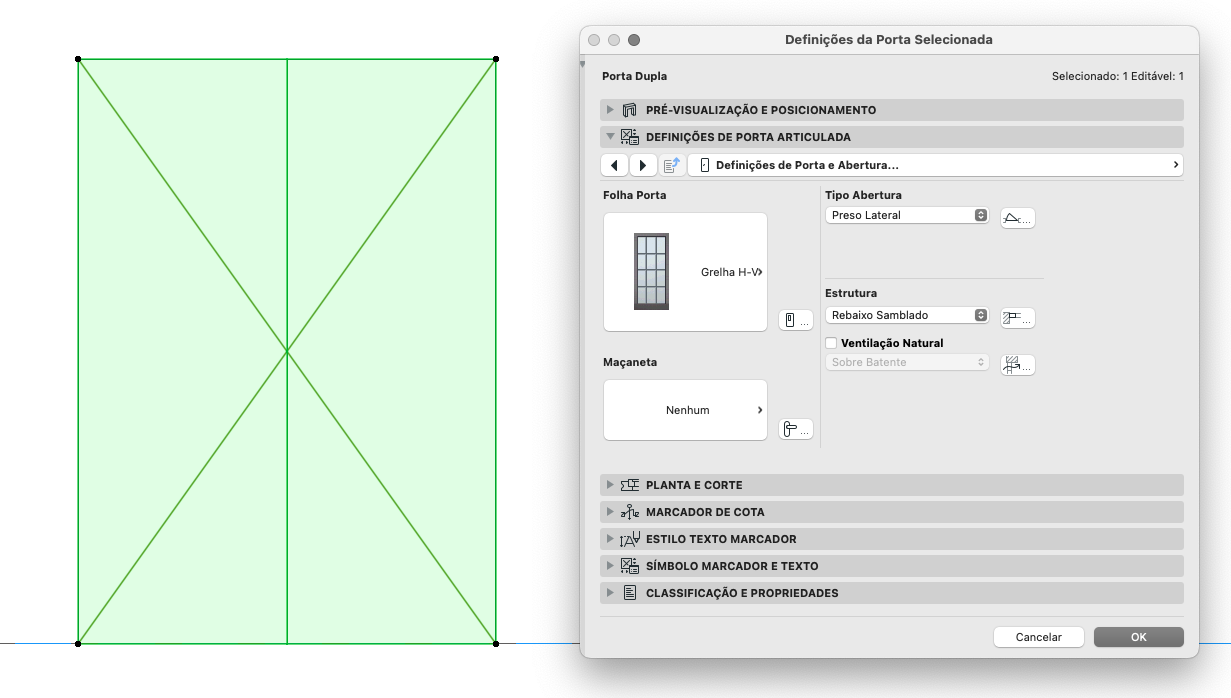

Ao personalizar as configurações de uma Porta ou Janela, como o tipo de folha, o caixilho ou as maçanetas, as alterações feitas não são refletidas nas Vistas de Elevação ou Corte.
Solução
Isso pode ser causado pelas Opções de Visualização do Modelo definidas para a Vista de Elevação afetada.

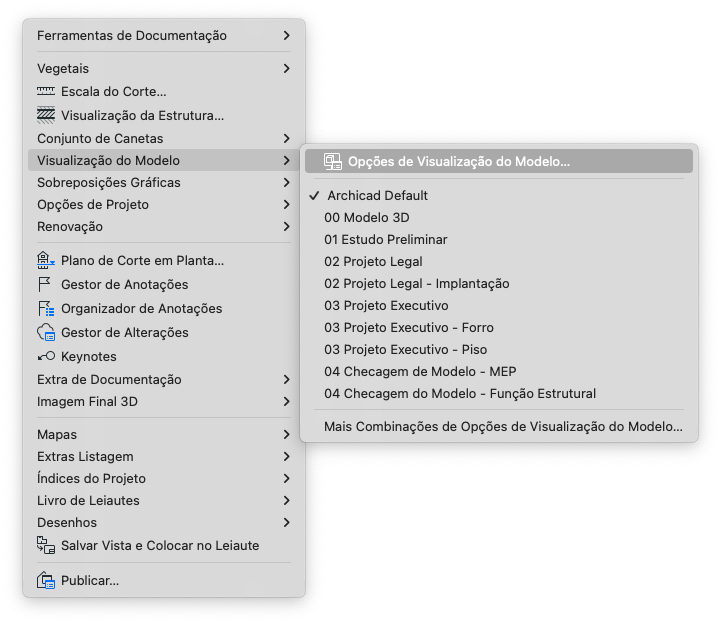

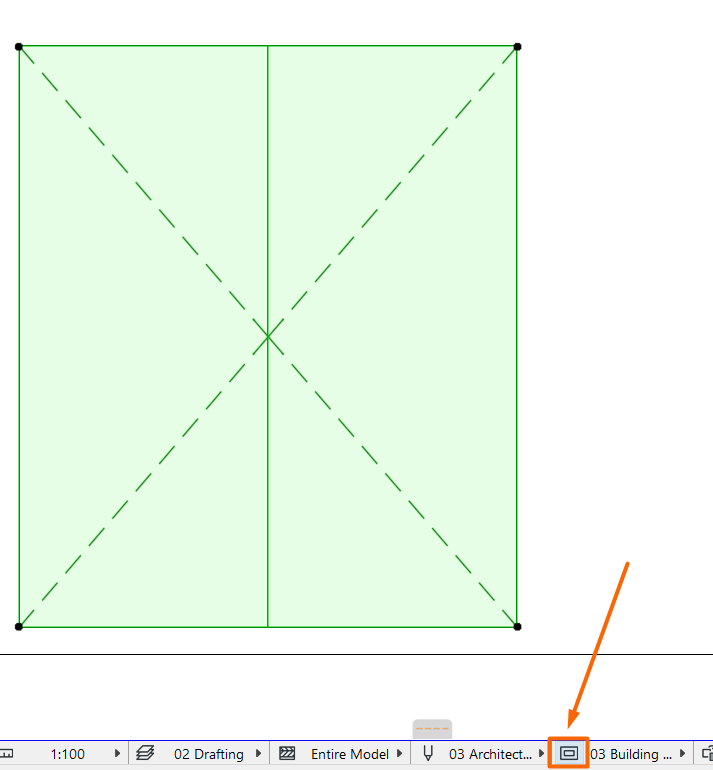

Vá em Documento > Visualização do Modelo > Opções de Visualização do Modelo... ou abra a janela de Opções de Visualização do Modelo clicando no ícone na barra de Opções Rápidas.
OU

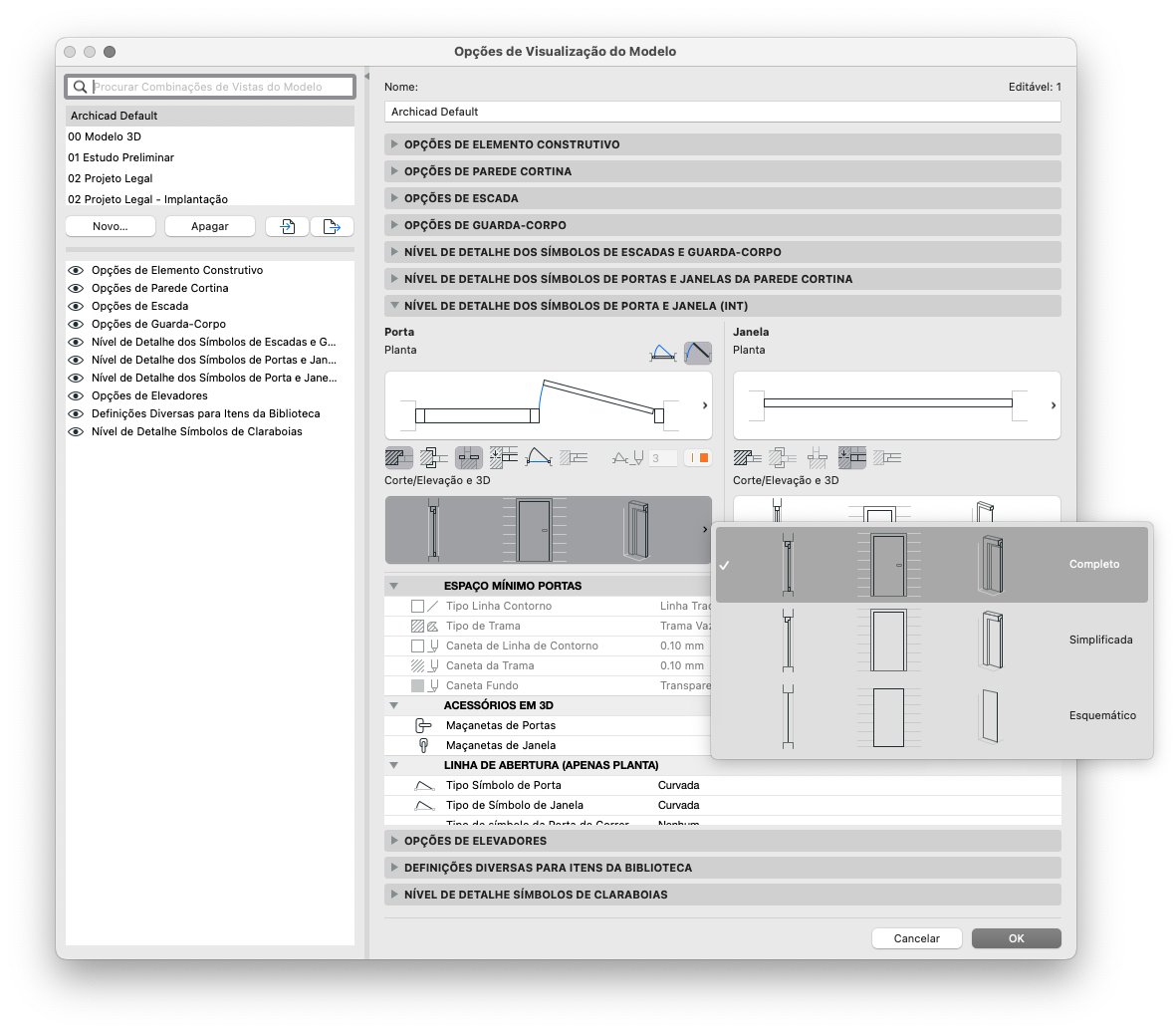

Expanda a aba Nível de Detalhe de Símbolos de Porta e Janela.
Clique para expandir a lista em Corte/Elevação e 3D.
Aqui encontraremos 3 níveis de detalhe. O problema geralmente ocorre porque a Combinação de Opções de Visualização do Modelo ativa na Vista está com esses símbolos definidos como Esquemático ou Simplificado.

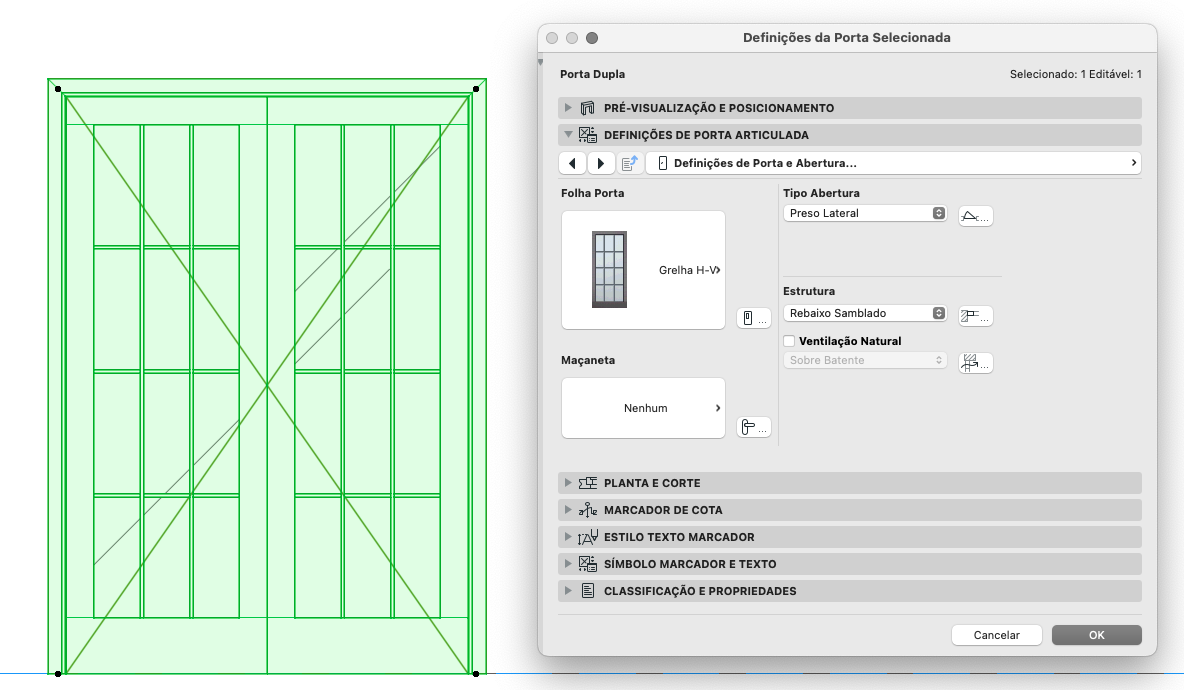

Altere essa configuração para Completo, conforme necessário.
Opção adicional para Portas da Biblioteca Archicad 27 e anteriores
- Também é possível editar a representação 2D a partir da Janela de Configurações da Porta.

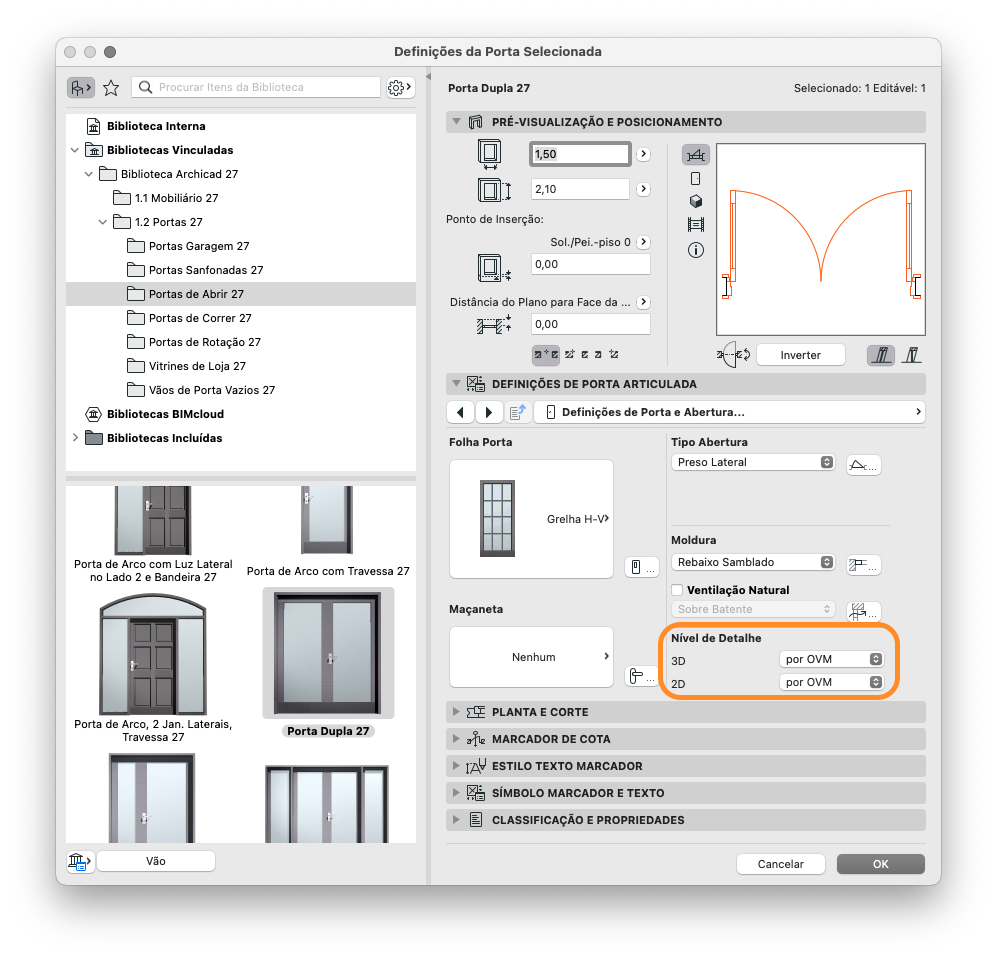

- Por exemplo, para esta porta de abrir dupla, abra Configurações de Porta > Configurações de Porta de Abrir > Configurações de Porta e Abertura... > Nível de Detalhe 2D
Isso pode ser útil se você precisar que um objeto seja representado da mesma forma em todas as vistas do seu projeto. Mas pode ser menos eficiente do que confiar nas Combinações de Opções de Visualização do Modelo.
