Warum wird in BIMx ein falscher Messwert angezeigt?

Problemstellung

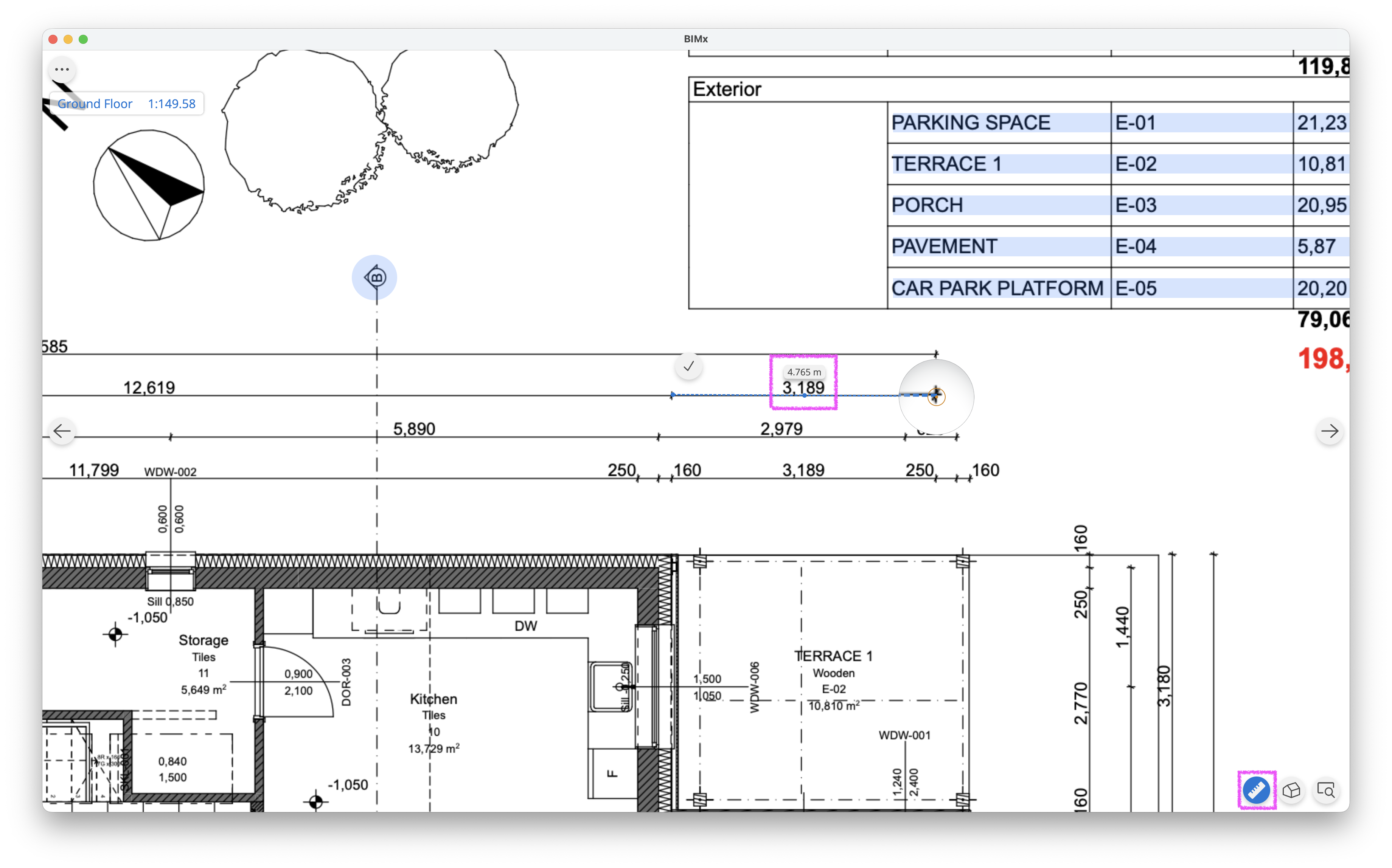

Es wird mit dem Bemaßungswerkzeug im BIMx Viewer eine Strecke auf einem Layout gemessen. Der angezeigte Wert weicht von der tatsächlichen Länge in der Zeichnung ab.

Troubleshooting

1. Version prüfen

1. Es muss zuerst geprüft werden, welche BIMx Version verwendet wird:
   Welche BIMx Version habe ich?
2. Wenn ein veralteter Viewer verwendet wird, sollte das Modell im aktuellen Viewer geöffnet werden:
   Wie kann ich mein BIMx Hyper-Modell im aktuellen Viewer öffnen?

2. Einheiten prüfen

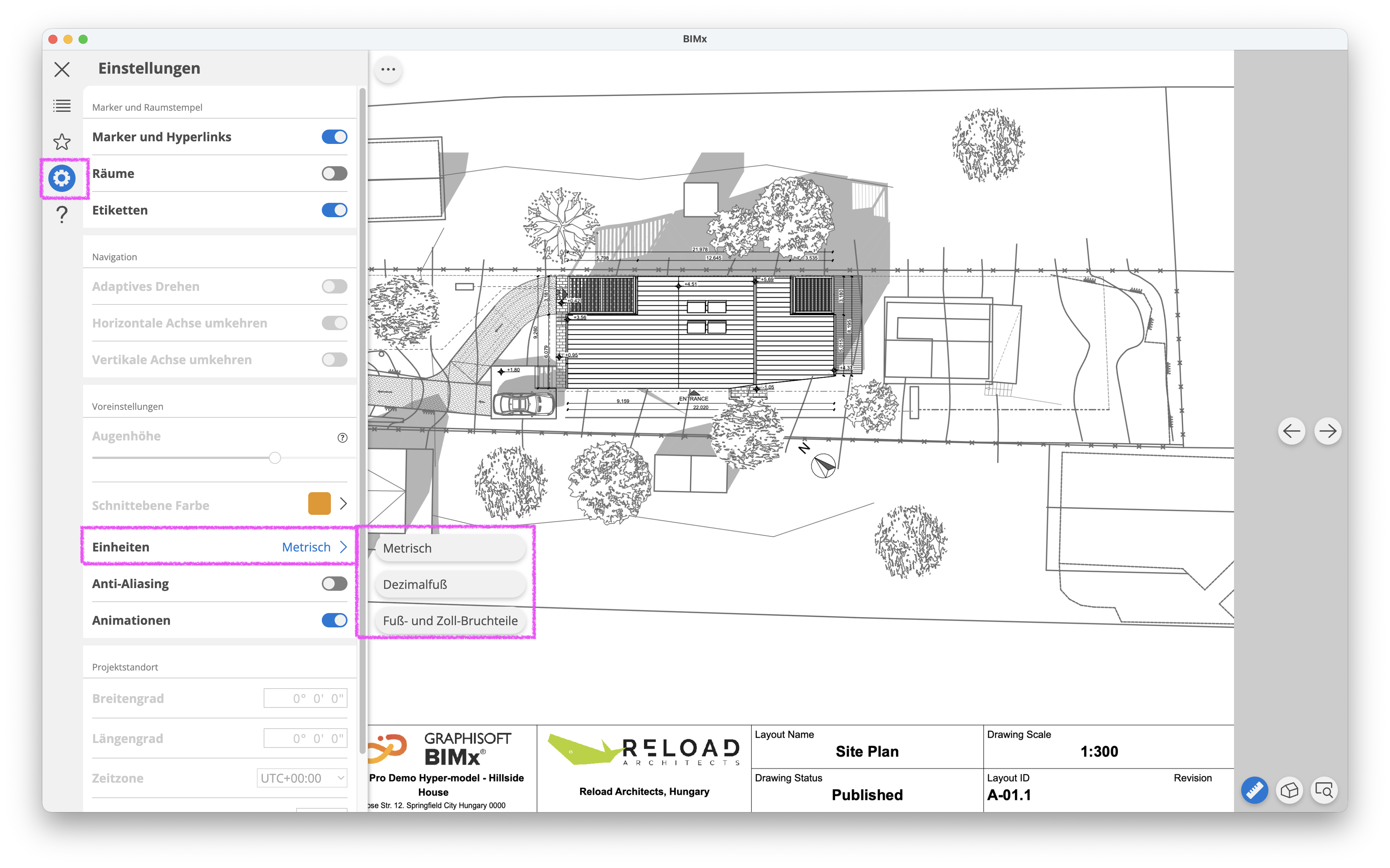

Welche Einheit wird im BIMx Viewer verwendet?

1. Die BIMx Datei im neusten Viewer öffnen.
2. Die Einstellungen öffnen.
3. Unter Einheiten sollte die Option Metrisch ausgewählt sein.


3. Verwendeten Maßstab prüfen

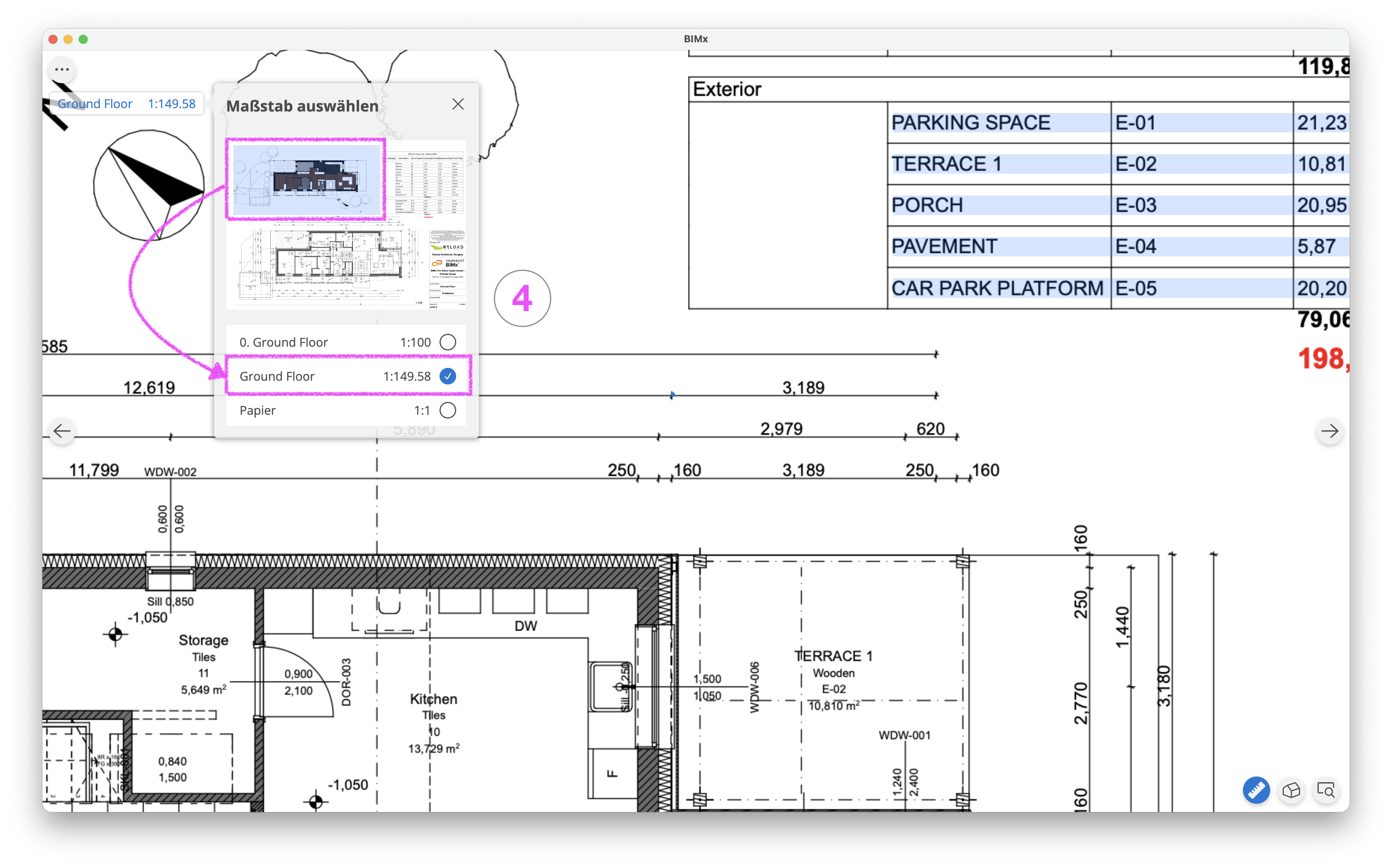

Wenn auf einem Layout mehrere Zeichnungen mit unterschiedlichen Maßstäben platziert wurden, muss bei aktivem Bemaßungswerkzeug geprüft werden, ob der zur Zeichnung passende Maßstab verwendet wird.

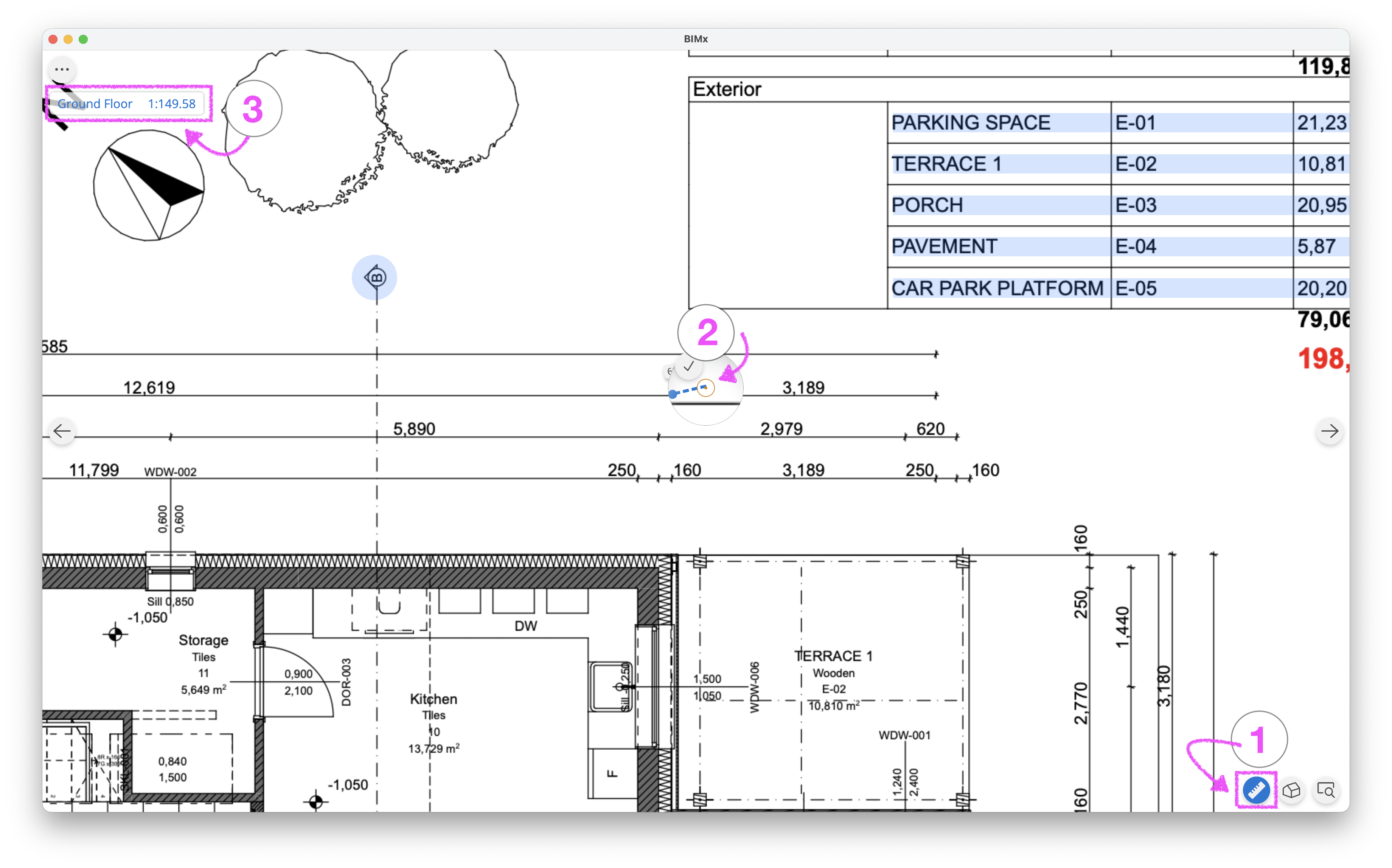

1. Das Bemaßungswerkzeug aktivieren.
2. Den ersten Messpunkt an der gewünschten Stelle platzieren.
3. Oben links auf die blaue Schaltfläche mit Zeichnungsnamen und Maßstab klicken.

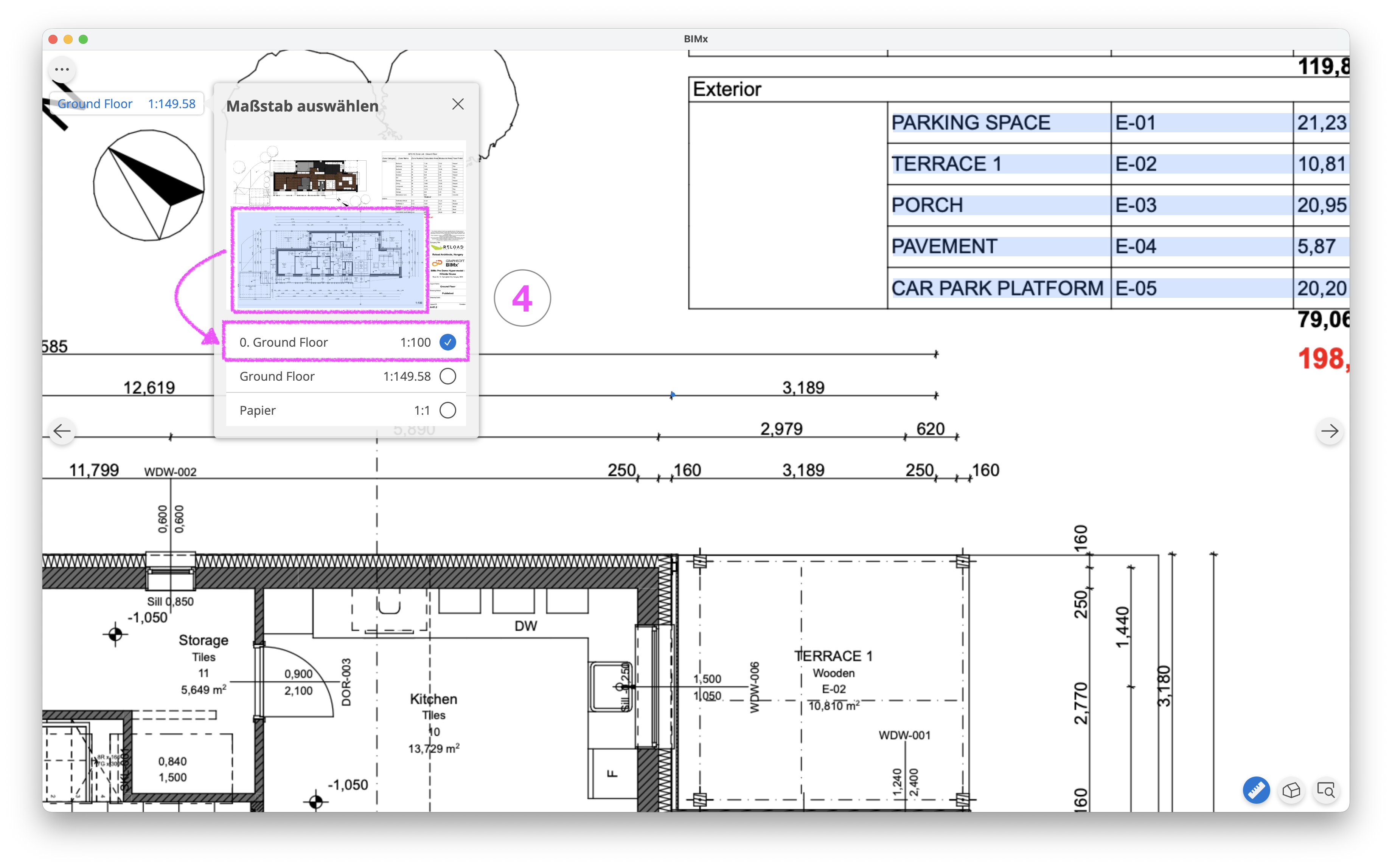

4. In der Liste den für die Zeichnung richtigen Maßstab auswählen.

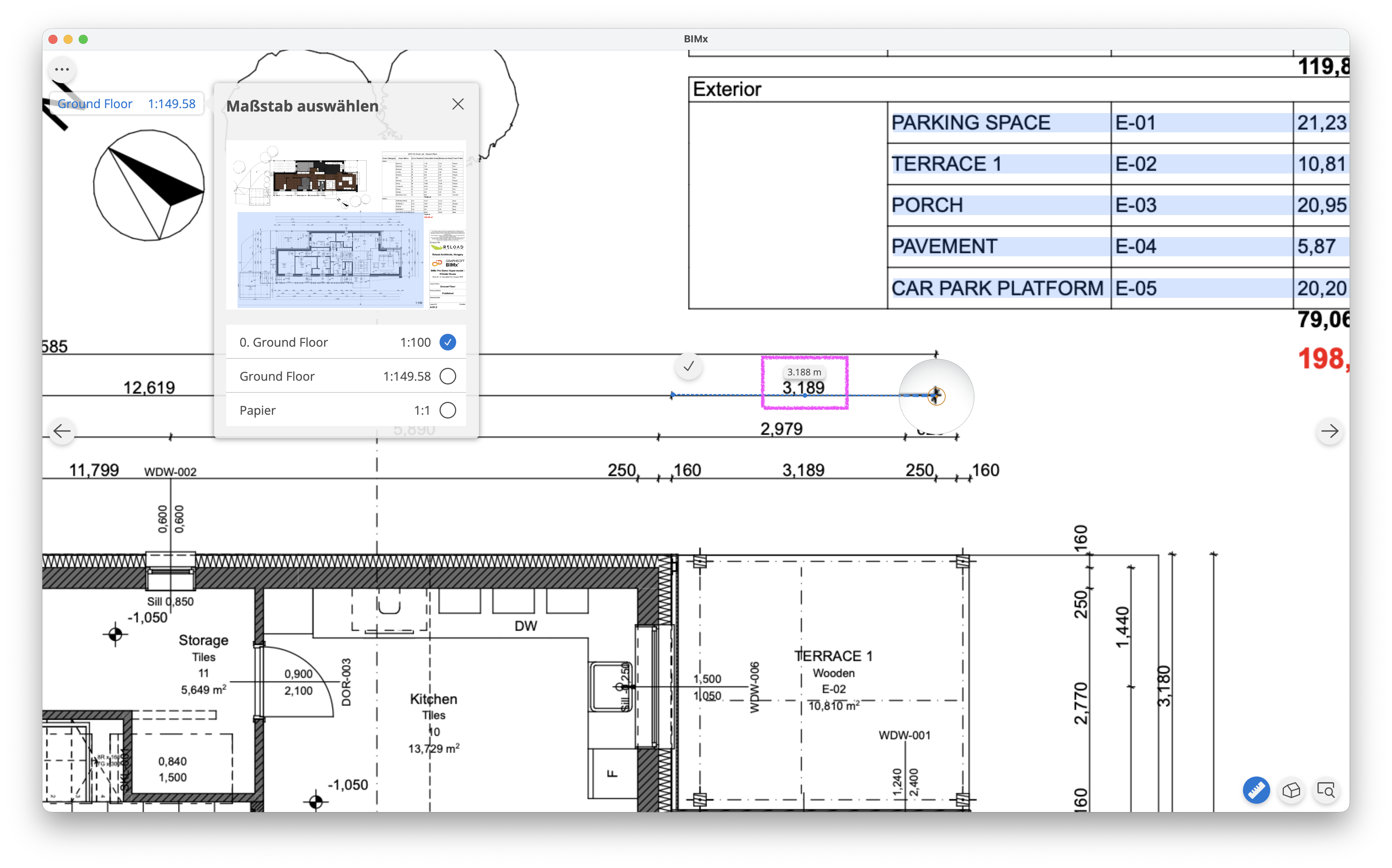

5. Der Messwert wird anschließend mit dem ausgewählten Maßstab angezeigt.


4. Zeichnung in Archicad prüfen

Wird nach den Prüfungen in den Abschnitten 1 bis 3 weiterhin ein abweichender Messwert angezeigt, müssen das Layout und die platzierten Zeichnungen in Archicad überprüft werden.

1. Archicad Datei öffnen.
2. Das betroffene Layout im Layoutbuch öffnen.
3. Befinden sich mehrere Zeichnungen auf dem Layout?
   • Besitzen die Zeichnungen unterschiedliche Maßstäbe?
   • Es kann vorteilhaft sein, die Zeichnungen auf unterschiedliche Layouts aufzuteilen, um z. B. beide Zeichnungen als 2D-Darstellungen an der passenden Stelle im 3D-Modell mit dem 3D-Modell zu überlagern.
4. Ist die betroffene Zeichnung aktuell?
   • Die Zeichnung kann im Zeichnungs-Manager auf Warnungen überprüft und aktualisiert werden.

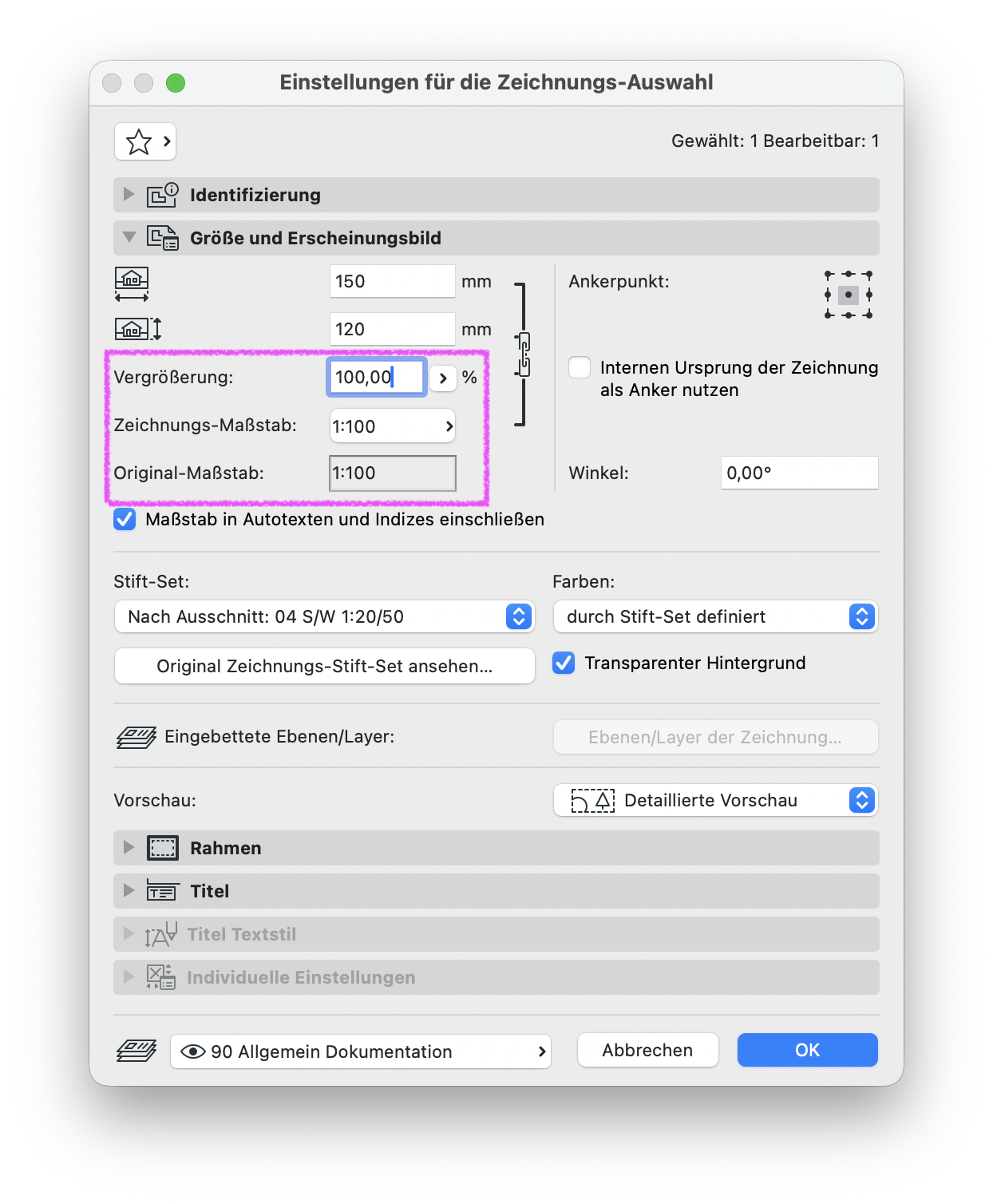

5. Wird die betroffene Zeichnung mit dem Original-Maßstab dargestellt?
   • Die betroffene Zeichnung auswählen.
   • Die Zeichnungs-Einstellungen mit Strg+T (Windows) oder Cmd+T (macOS) öffnen.
   • Im Reiter Größe und Erscheinungsbild die Vergrößerung und den Zeichnungs-Maßstab mit dem Original-Maßstab vergleichen sowie ggf. anpassen.

     Hinweis:
     Pro Ausschnitt kann nur ein Maßstab festgelegt werden. Wenn unterschiedliche Maßstäbe, z. B. die gleiche Zeichnung in 1:50 und 1:100, verwendet werden sollen, ist ein neuer Ausschnitt für den neuen Maßstab anzulegen.
6. Sind im Quell-Ausschnitt fehlende oder individuelle Ausschnitt-Einstellungen vorhanden?
   • Die betroffene Zeichnung auswählen.
   • Einen Rechtsklick auf die Zeichnung machen.
   • Die Option Quell-Ausschnitt-Einstellungen bearbeiten... wählen.
   • Fehlende oder individuelle Ausschnitt-Einstellungen müssen korrigiert werden.
     Hinweis:
     Fehlende und individuelle Ausschnitt-Einstellungen können Abstürze verursachen.
7. Nach den Änderungen an den Zeichnungs-Einstellungen ist die Zeichnung erneut zu aktualisieren.
   1. Einen Rechtsklick auf die angepasste Zeichnung ausführen.
   2. Im Kontextmenü Aktualisieren auswählen.
8. Anschließend wird das BIMx Hyper-Modell erneut publiziert und im BIMx Viewer, wie oben in Schritten 1–3 beschrieben, erneut geprüft.
