Problemstellung

Beim Öffnen des BIMx Modells sind keine Steuerelemente für die Ebenensichtbarkeit in der Benutzeroberfläche der BIMx App verfügbar. Es kann deswegen nicht auf die Ebenenverwaltung zugegriffen werden, um bestimmte Ebenen im 3D-Modell ein- oder auszublenden. Die Option zur Ebenensichtbarkeit fehlt vollständig im Menü.

Troubleshooting

1. Archicad Version prüfen

Es muss überprüft werden, welche Archicad Version für den Export genutzt wird.

Die Einstellungen für Ebenen in BIMx sind nur für Modelle verfügbar, die aus Archicad 28 oder einer neueren Archicad Version publiziert wurden.
Stammt das Modell aus Archicad 27 oder einer älteren Archicad Versionen, können die Ebenen nicht zu BIMx übertragen werden.

2. Ebenen zu BIMx Übergeben

Im Publisher-Set muss zusätzlich sichergestellt werden, dass die Ebenen mit übergeben werden.

Das Projekt in Archicad 28 oder einer neueren Version öffnen.
Die passende Ebenenkombination erstellen und im 3D-Modell-Ausschnitt sichern.

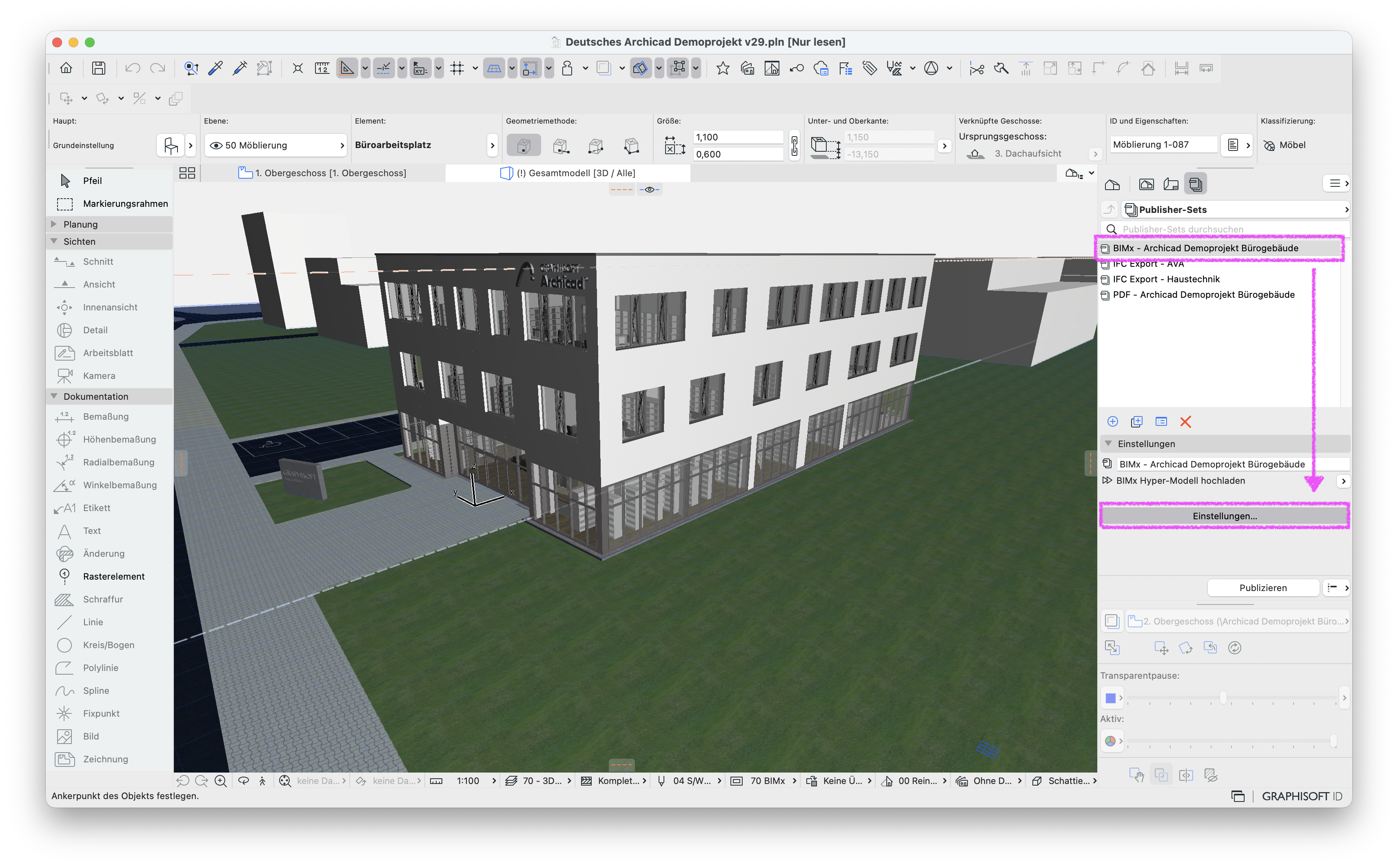

Den Ausschnitt des 3D-Modells im BIMx Publisher-Set über den Organisator hinzufügen.
Hinweis:
Alle notwendigen Informationen für das Erstellen eines BIMx Modells können in den Artikeln BIMx - Export, Upload und Download und BIMx Datei lokal sichern und betrachten gefunden werden.

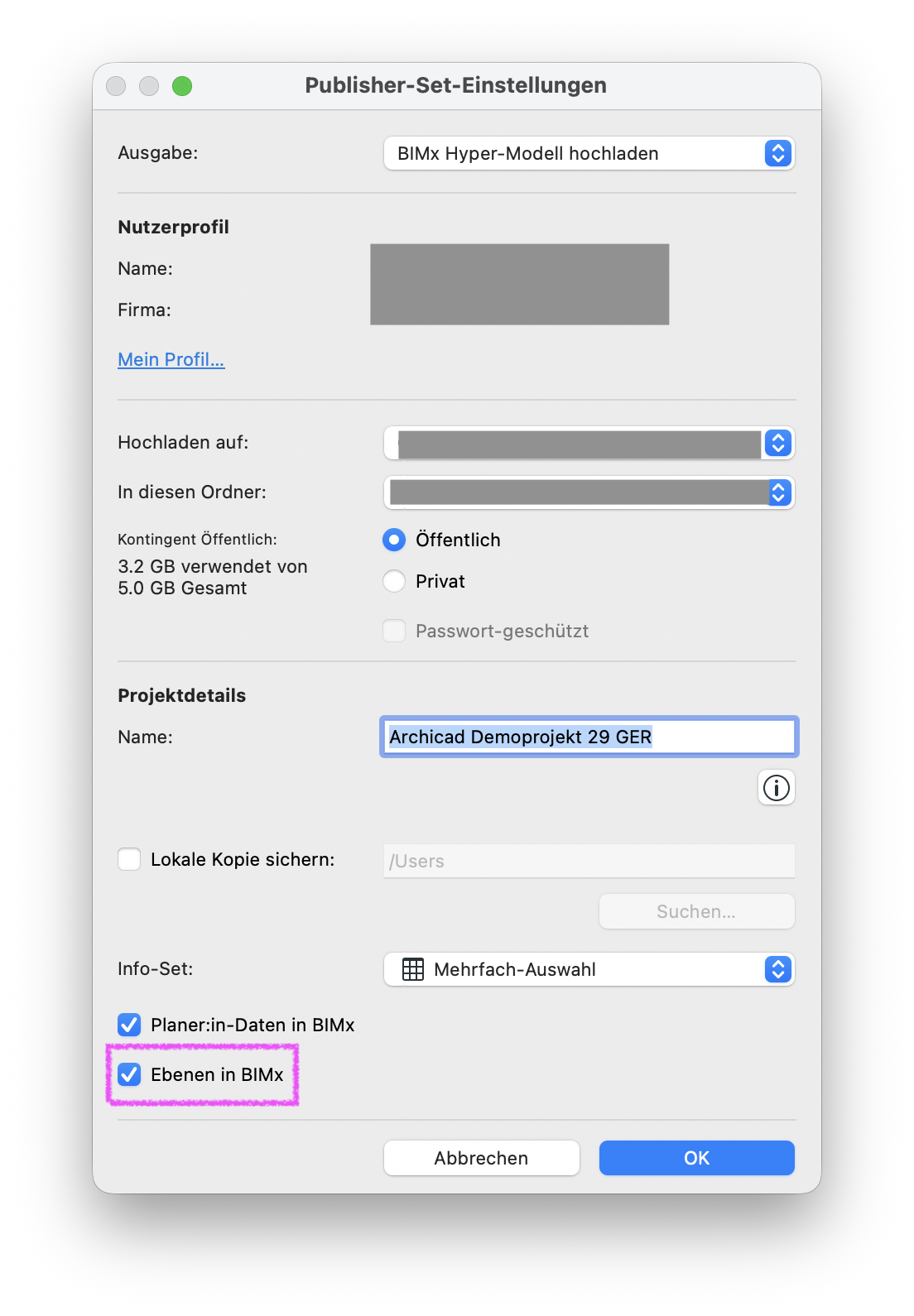

Die Einstellungen des Publisher-Sets öffnen.
Den Haken bei Ebenen in BIMx aktivieren.
Mit OK sichern.
Anschließend kann das BIMx Publisher-Set über Publizieren erneut publiziert werden.

3. BIMx Viewer aktualisieren

In der aktuellen BIMx‑Viewer‑Version steht die Ebenen‑Funktion für iOS, Android und Desktop zur Verfügung. Die Version des Viewers kann, wie im Artikel Welche BIMx Version habe ich? beschrieben, geprüft werden. Ist der BIMx Viewer veraltet, muss dieser aktualisiert werden.

BIMx Desktop Viewer
- Microsoft Store
- Apple App Store
BIMx Mobile Viewer
- Apple App Store
- Google Play

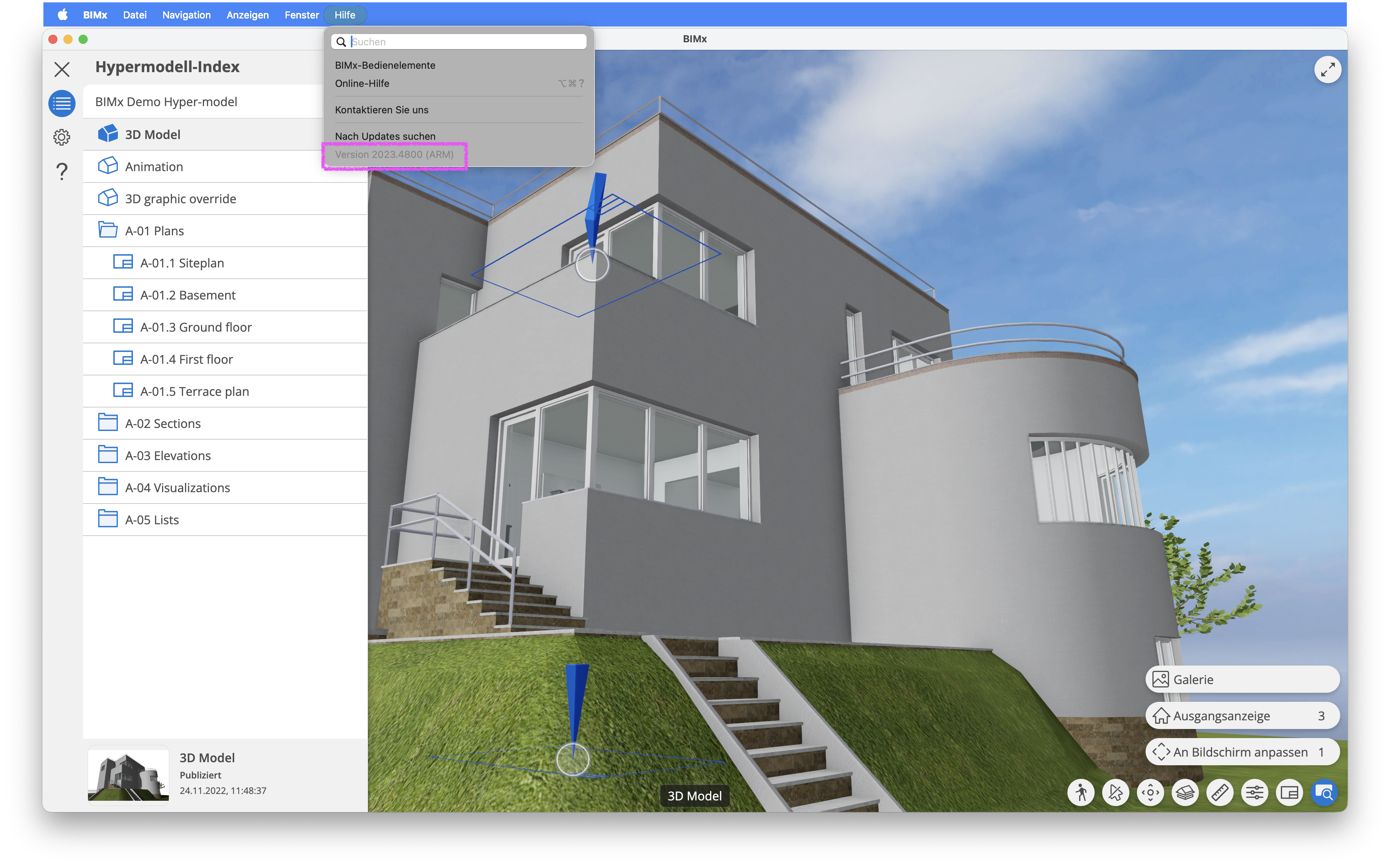

BIMx Desktop Viewer mit geöffnetem Hypermodell‑Index, der links die Struktur des geladenen BIMx Hyper‑Modells mit 3D‑Modell, Animationen, Plänen, Schnitten, Ansichten, Visualisierungen und Listen zeigt, während rechts die 3D‑Darstellung des Gebäudes mit interaktiven Markern und unten die aktive 3D‑Modell‑Registerkarte angezeigt wird; im Hilfe‑Menü ist zudem die installierte Programmversion 2023.4800 (ARM) eingeblendet. — Alter Viewer ohne Ebenen-Funktion.

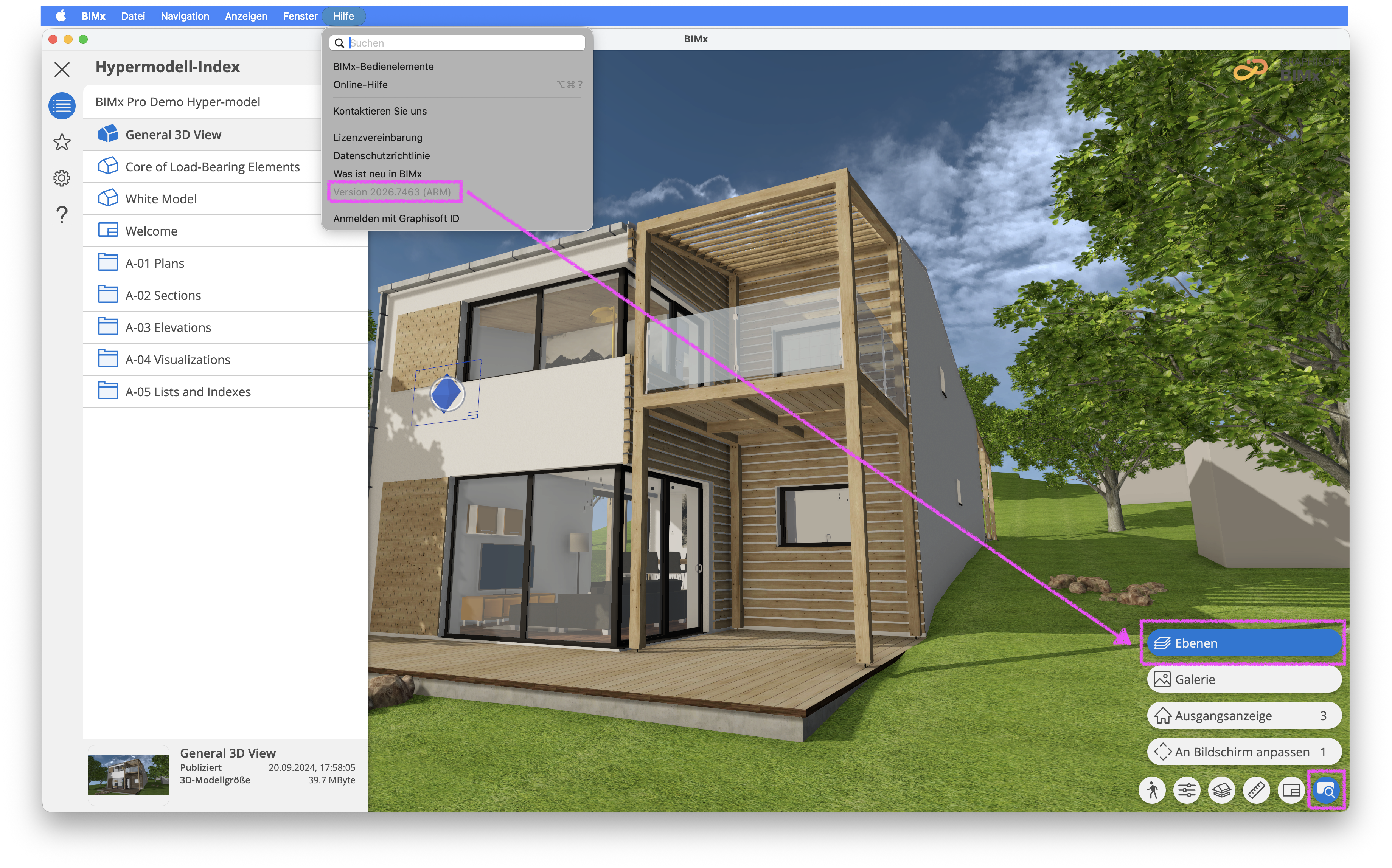

Aktueller BIMx Desktop Viewer mit geöffnetem Hypermodell‑Index, in dem ein BIMx Pro Demo Hyper‑Modell geladen ist und rechts die 3D‑Ansicht des Gebäudes angezeigt wird; unten rechts ist die neue Schaltfläche Ebenen innerhalb des Navigationsmenüs hervorgehoben, über die in dieser Viewer‑Version 2026.7463 (ARM) die Ebenensichtbarkeit direkt im 3D‑Modell gesteuert werden kann. — Alter Viewer ohne Ebenen-Funktion.

4. Verwendung der Steuerelemente für Ebenensichtbarkeit in BIMx

Das aus Archicad 28 oder neuer veröffentlichte BIMx Modell im aktuellen BIMx Viewer öffnen.
Desktop App:
- Unten rechts auf das Papier mit Lupe Symbol klicken.
- In den Einstellungen Ebenen auswählen.
Mobil App:
- Oben rechts die Ebenen über das Ebenensymbol öffnen

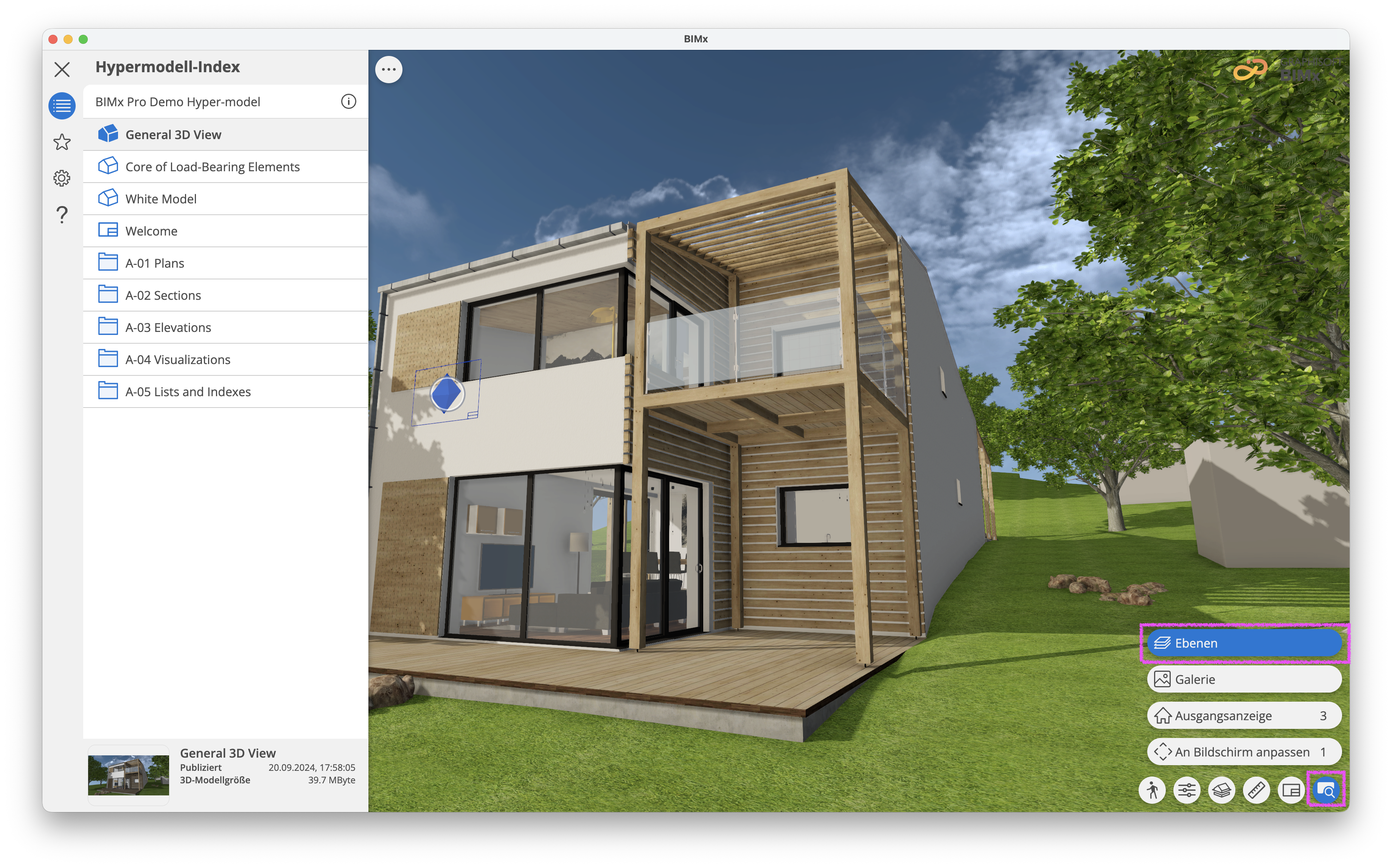

BIMx Desktop Viewer mit geöffnetem Hypermodell‑Index, in dem ein BIMx Pro Demo Hyper‑Modell angezeigt wird; rechts zeigt die 3D‑Ansicht das Gebäude, während unten rechts im Navigationsmenü die neue Schaltfläche Ebenen hervorgehoben ist, über die in dieser aktuellen Viewer‑Version die Ebenensichtbarkeit des 3D‑Modells gesteuert werden kann.

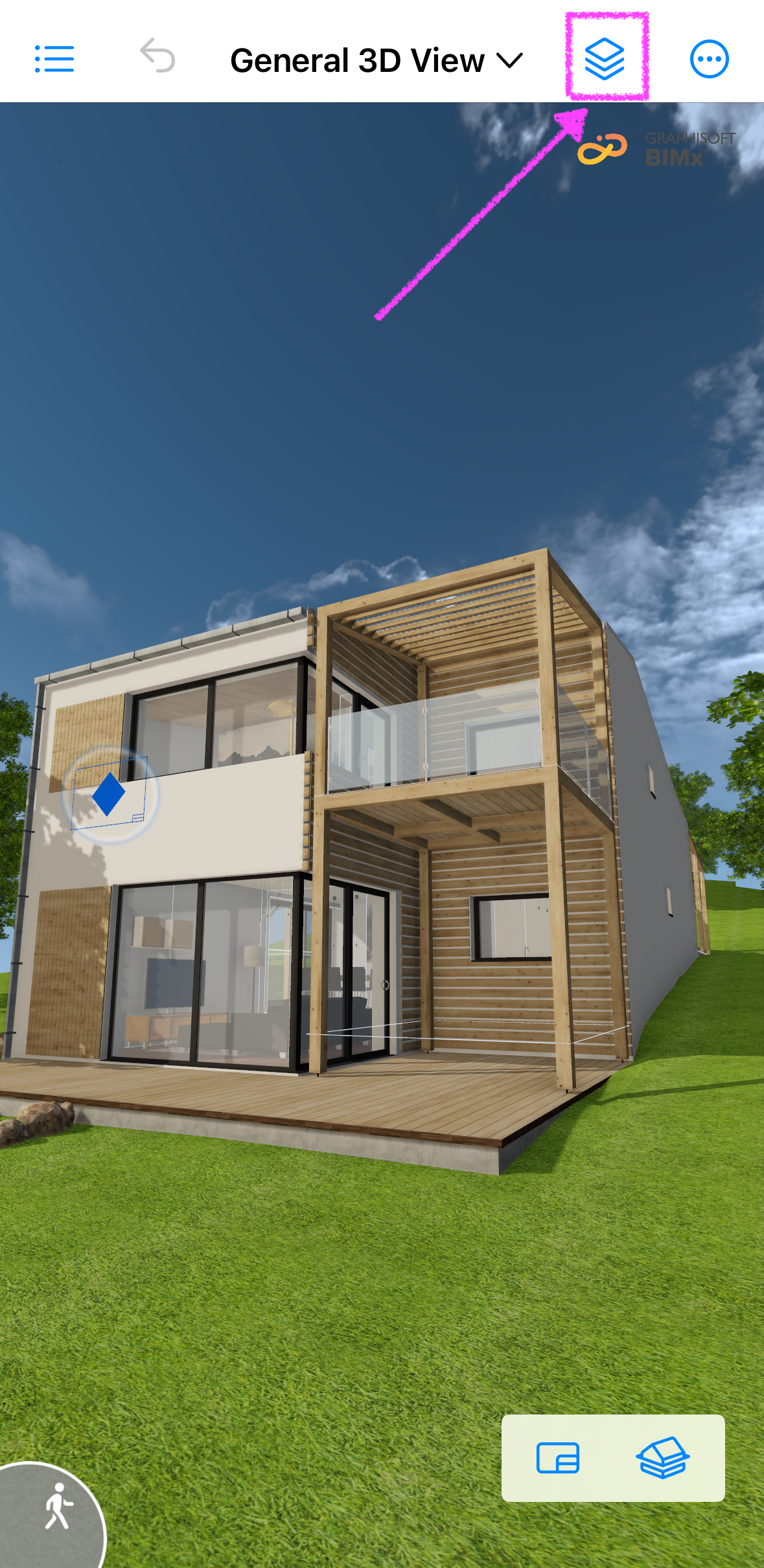

BIMx Mobile Viewer auf einem Smartphone mit geöffneter 3D‑Sicht General 3D View, in der rechts oben das neue Ebenen‑Symbol hervorgehoben ist; über dieses Symbol lässt sich in BIMx Mobile die Ebenensichtbarkeit für das 3D‑Modell steuern und 3D‑Elemente können per Ebenenfunktion ein‑ oder ausgeblendet werden.

Anschließend erscheint die Ebenenverwaltungspalette.
- In dieser können über das Augensymbol Ebenen und Ebenenordner ein- oder ausgeblendet werden.
- Oder über das Häkchen-Symbol alle Ebenen ausgewählt werden.

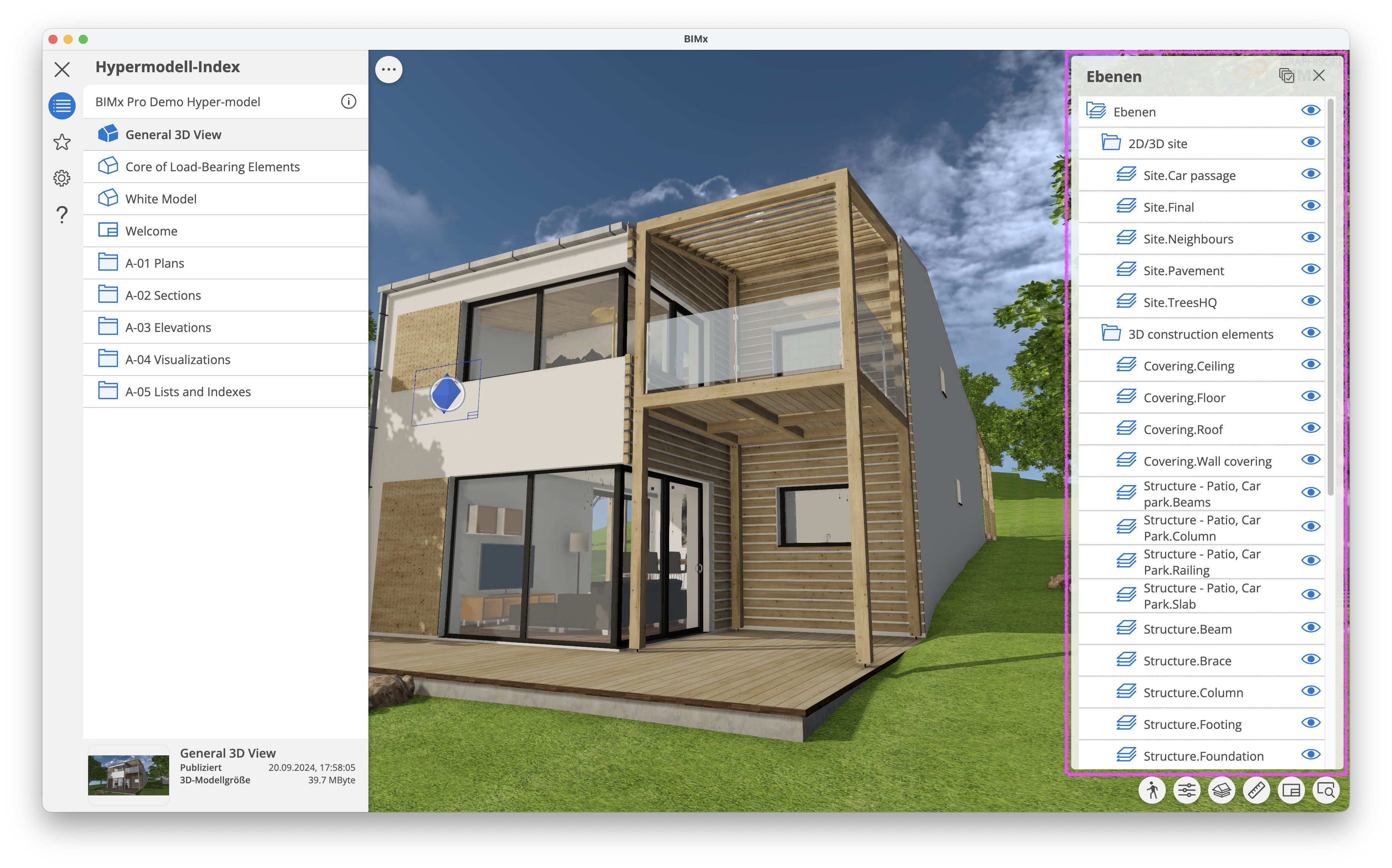

BIMx Desktop Viewer mit geöffnetem Hypermodell‑Index und aktiver 3D‑Sicht General 3D View, bei der rechts die Ebenenpalette Ebenen eingeblendet ist; in dieser Palette werden die aus dem Projekt übernommenen Ebenen‑ und Ebenenordner mit einem Augen‑Symbol zur Sichtbarkeitssteuerung angezeigt, sodass einzelne Ebenen oder ganze Ebenengruppen direkt im 3D‑Modell ein‑ oder ausgeblendet werden können.

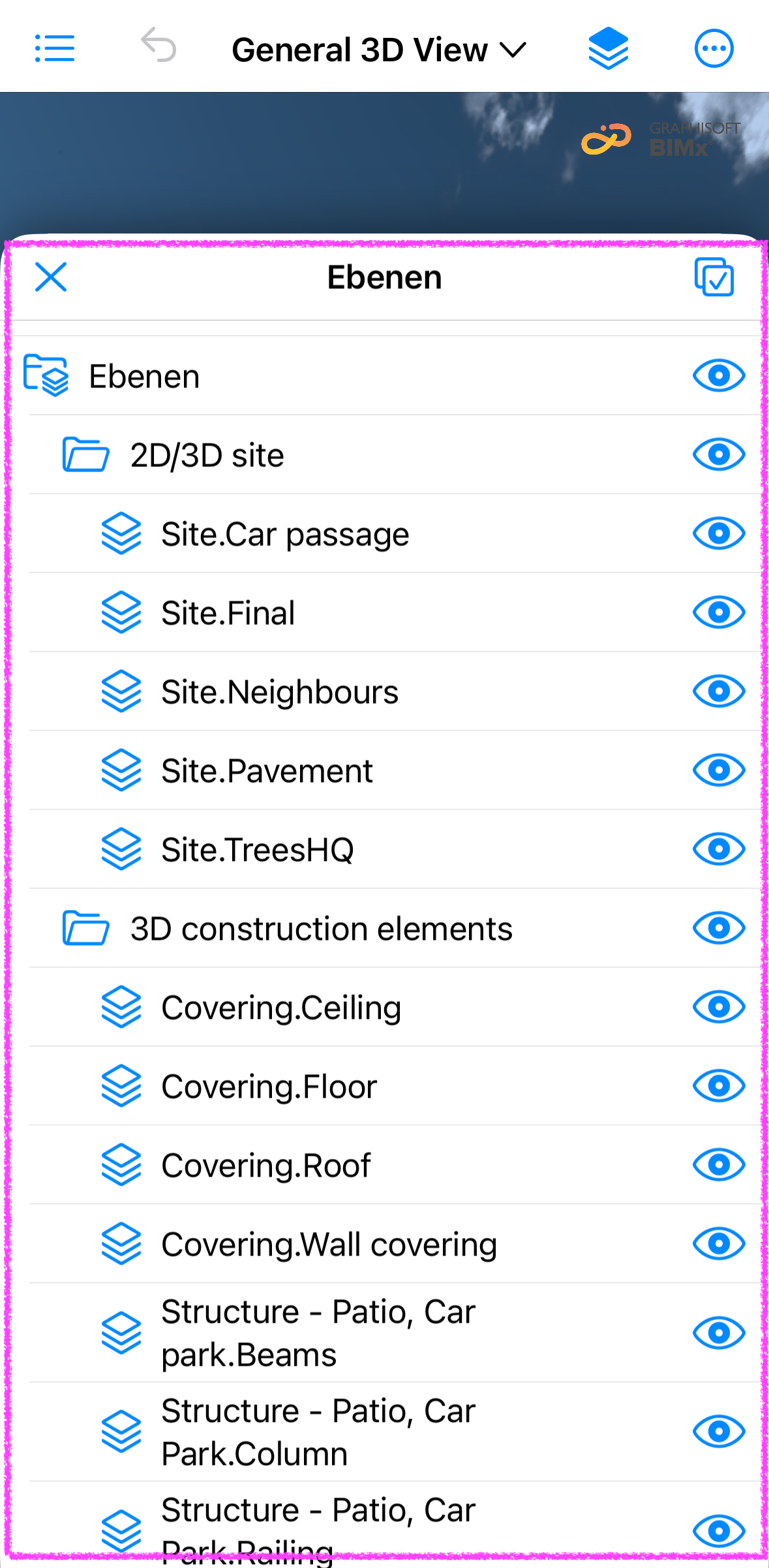

BIMx Mobile Viewer mit geöffneter Ebenenpalette Ebenen in der 3D‑Sicht General 3D View, in der die aus dem Projekt übernommenen Ebenenordner und Ebenen wie 2D/3D site oder 3D construction elements mit einem Augen‑Symbol zur Sichtbarkeitssteuerung angezeigt werden, sodass einzelne Ebenen direkt auf dem mobilen Gerät ein‑ oder ausgeblendet werden können.

5. Pro-Anforderungen prüfen

Die Nutzung der Ebenen ist eine BIMx Pro-Funktion. Hierfür müssen die folgenden Punkte erfüllt sein:

Im Unternehmen muss ein gültiger Servicevertrag oder Subscription mit BIMx Pro-Funktion (aktiver SSA) vorhanden sein.
Es muss ein Graphisoft ID Unternehmen erstellt sein.
Die Nutzer benötigen eine eigene Graphisoft ID.
Die Graphisoft ID muss Teil des Graphisoft ID Unternehmens mit aktiven SSA sein.
Danach muss sich mit der Graphisoft ID in der BIMx App angemeldet werden.
