Problemstellung

Der Zeichnungs-Manager wurde über Ablage > Externe Daten > Zeichnungsmanager aufgerufen. Im Zeichnungs-Manager werden Warnungen zu nicht aktuellen, geänderten und fehlenden Zeichnungen angezeigt. Es bestehen Unsicherheiten, was der angezeigte Status der Zeichnung bedeutet und wie dieser ggf. behoben werden kann.

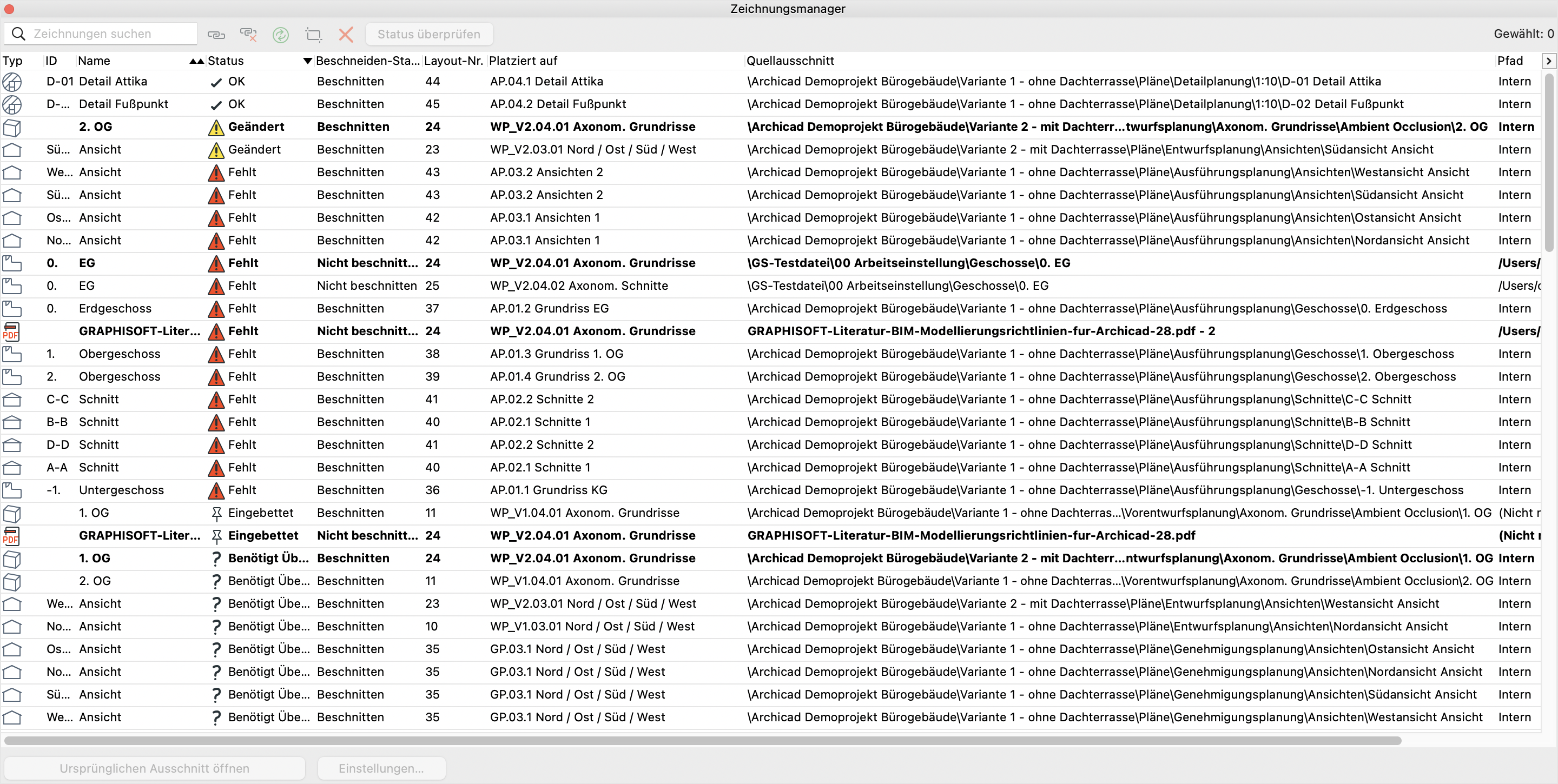

Dialog Zeichnungsmanager mit Liste aller Zeichnungen, in der Status‑Spalte sind mehrere Einträge mit Warnsymbol und Status Fehlt markiert was auf fehlende oder nicht aktualisierte Zeichnungen hinweist.

Troubleshooting

1. Fehlende Zeichnungen

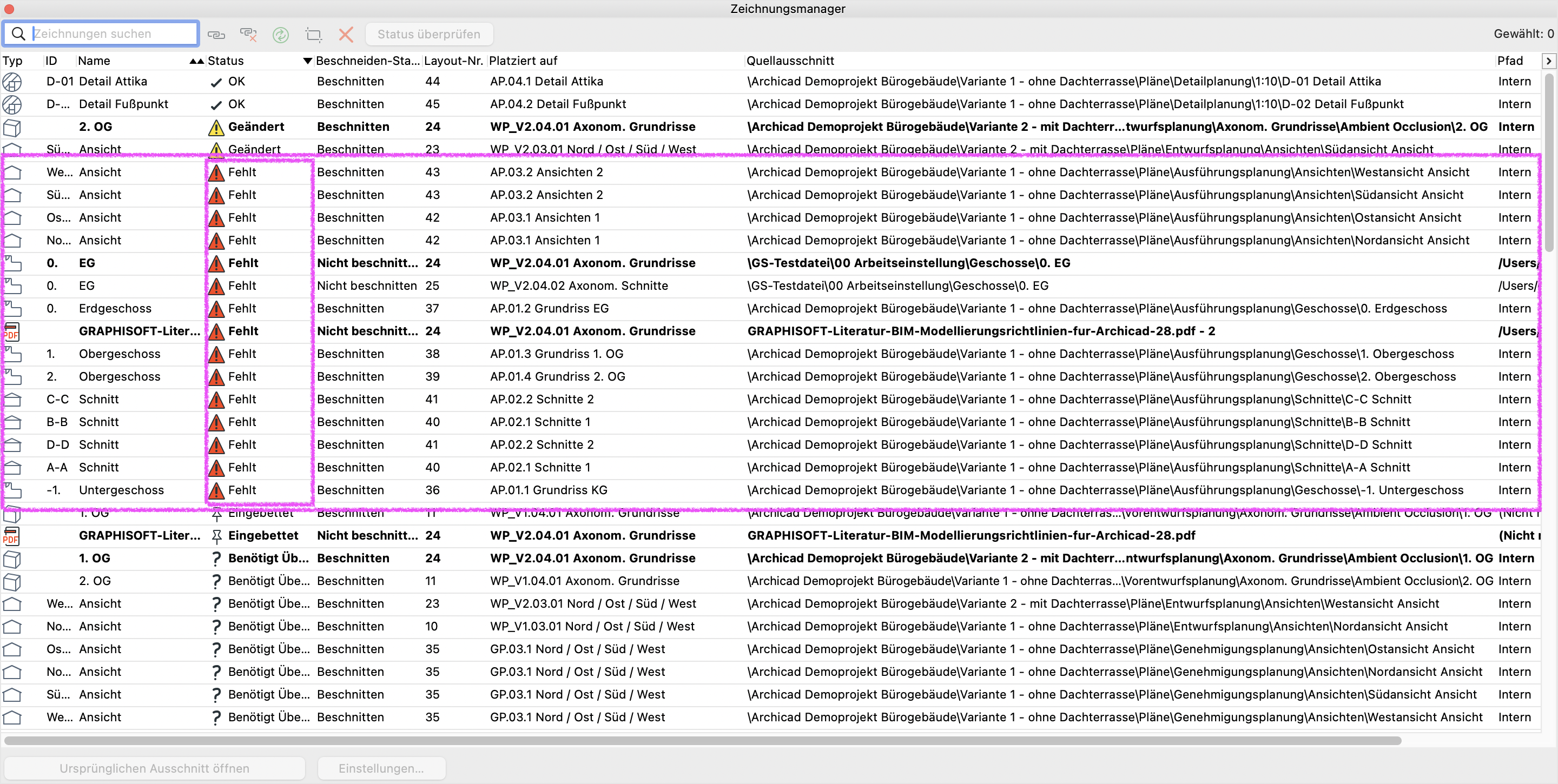

Dialog Zeichnungsmanager mit hervorgehobener Status‑Spalte, mehrere Zeichnungen sind mit rotem Warnsymbol und Status Fehlt gekennzeichnet was auf nicht verknüpfte oder gelöschte Quelldateien hinweist.

Zeichnungen können den Status Fehlt erhalten, wenn die Quelle gelöscht oder verschoben wurde bzw. Verknüpfungen zu lokalen Pfaden, auf die andere Projektbeteiligte keinen Zugriff haben, bestehen. Wenn bereits auf dem Layout platzierte Ausschnitte gelöscht werden, entstehen ebenfalls fehlende Zeichnungen. Fehlende Zeichnungen werden mit rotem Warndreieck im Zeichnungsmanager angezeigt.

Archicad sucht fehlende Zeichnungen, dadurch verlängern sich die Ladezeiten bestimmter Ausschnitte und Layouts oft deutlich. Im Zeichnungsmanager sollte regelmäßig überprüft werden, ob fehlende Zeichnungen im Projekt bestehen. Zeichnungen mit dem Status Fehlt können gelöscht oder der Pfad neu verknüpft werden.

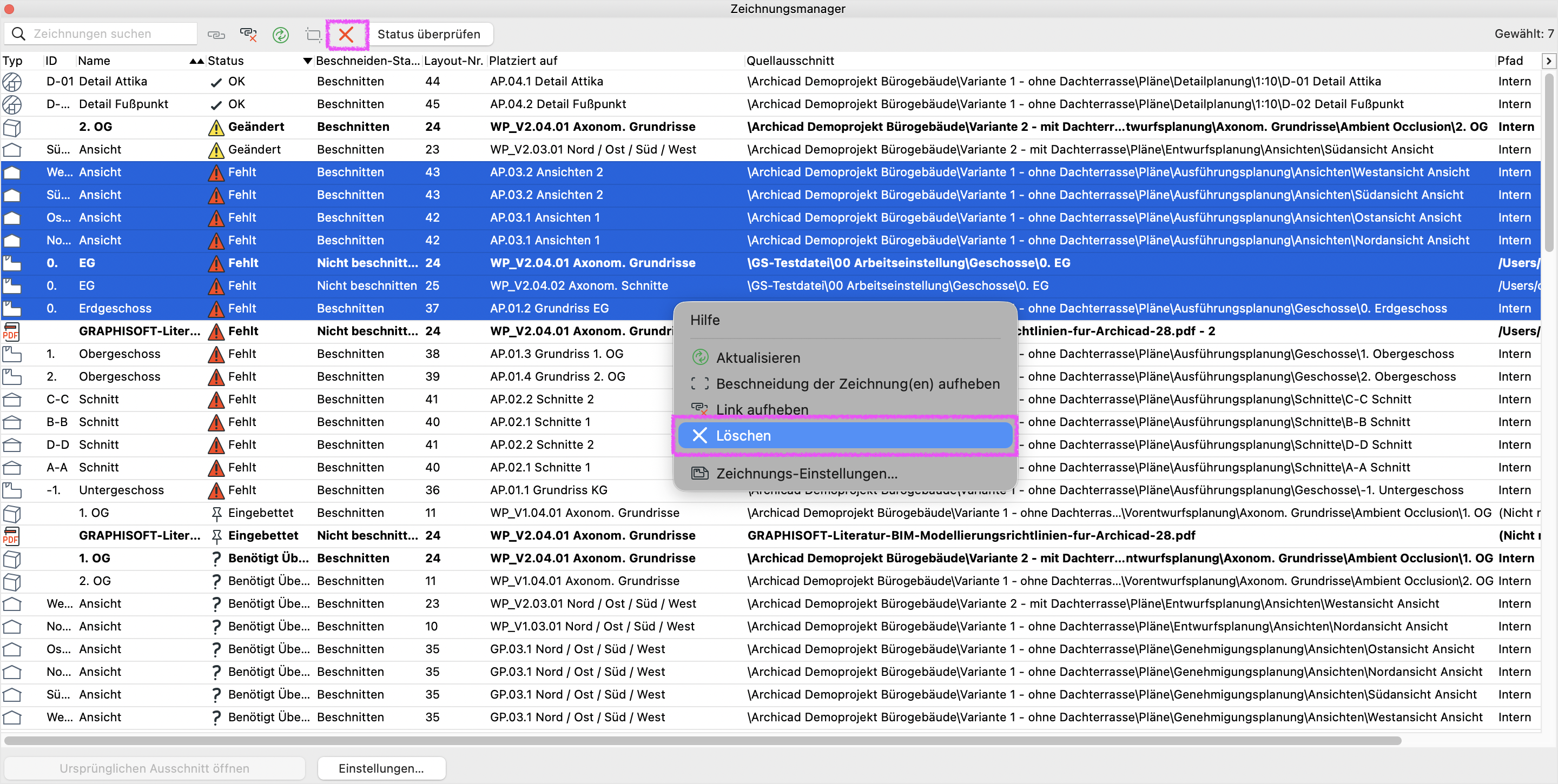

Dialog Zeichnungsmanager mit ausgewählten Zeichnungen im Status Fehlt, im Kontextmenü ist der Befehl Löschen markiert um die fehlenden Zeichnungseinträge aus dem Zeichnungsmanager zu entfernen. — Fehlende Zeichnungen können ausgewählt und über das Lösch-Symbol oder per Rechtsklick und Auswahl von **Löschen** im Kontextmenü entfernt werden.

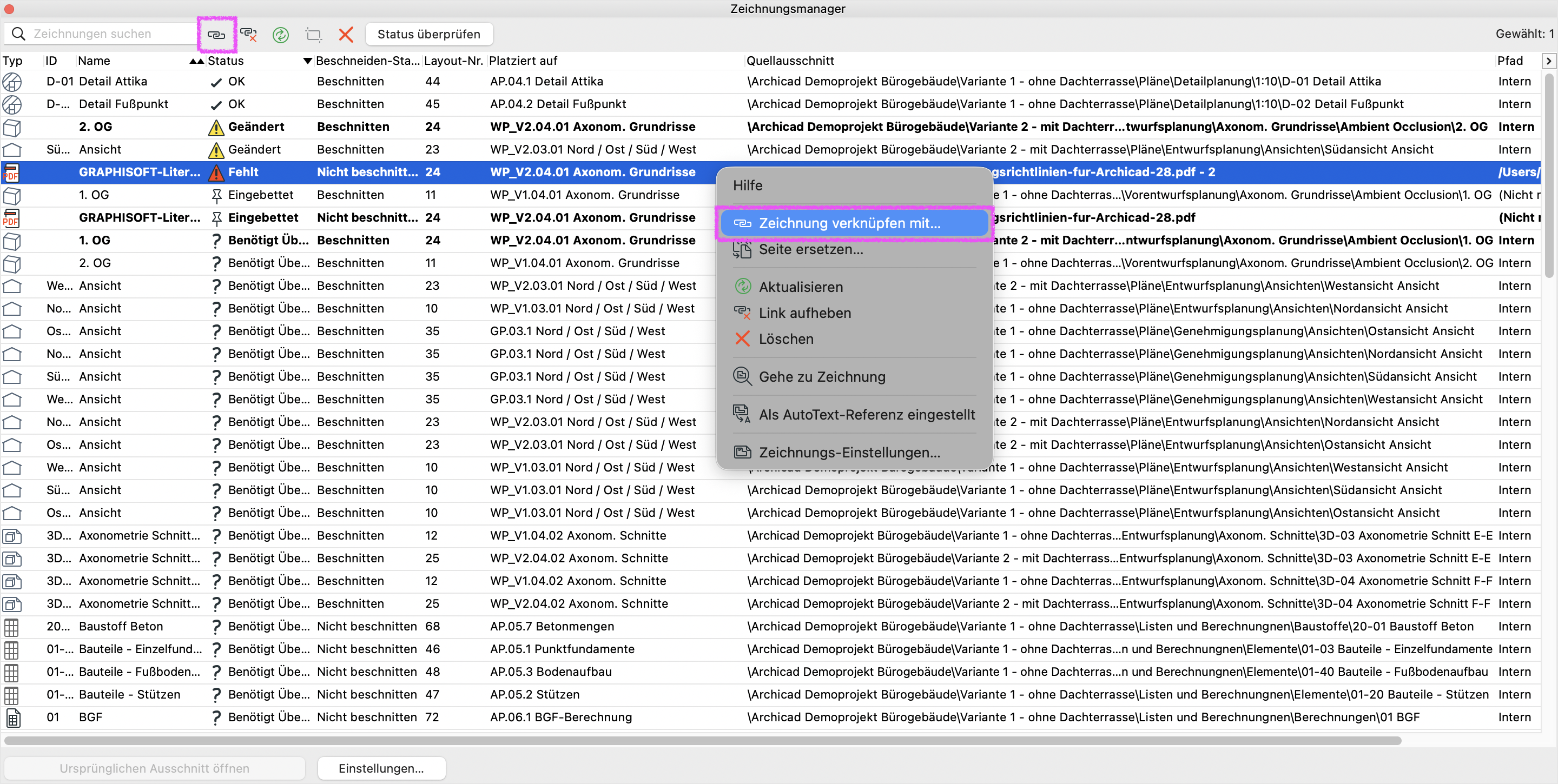

Dialog Zeichnungsmanager mit einer markierten Zeichnung im Status Fehlt, im Kontextmenü ist der Befehl Zeichnung verknüpfen mit… hervorgehoben um die fehlende Zeichnung wieder mit der korrekten Quelldatei zu verbinden. — Fehlende Zeichnungen können ausgewählt und über das Lösch-Symbol oder per Rechtsklick und Auswahl von **Löschen** im Kontextmenü entfernt werden.

Hinweis:

Weitere Tipps bietet der Community Artikel How to Optimize Your Project Performance unter 2D / 3D performance > Missing drawings.

2. Geänderte Zeichnungen

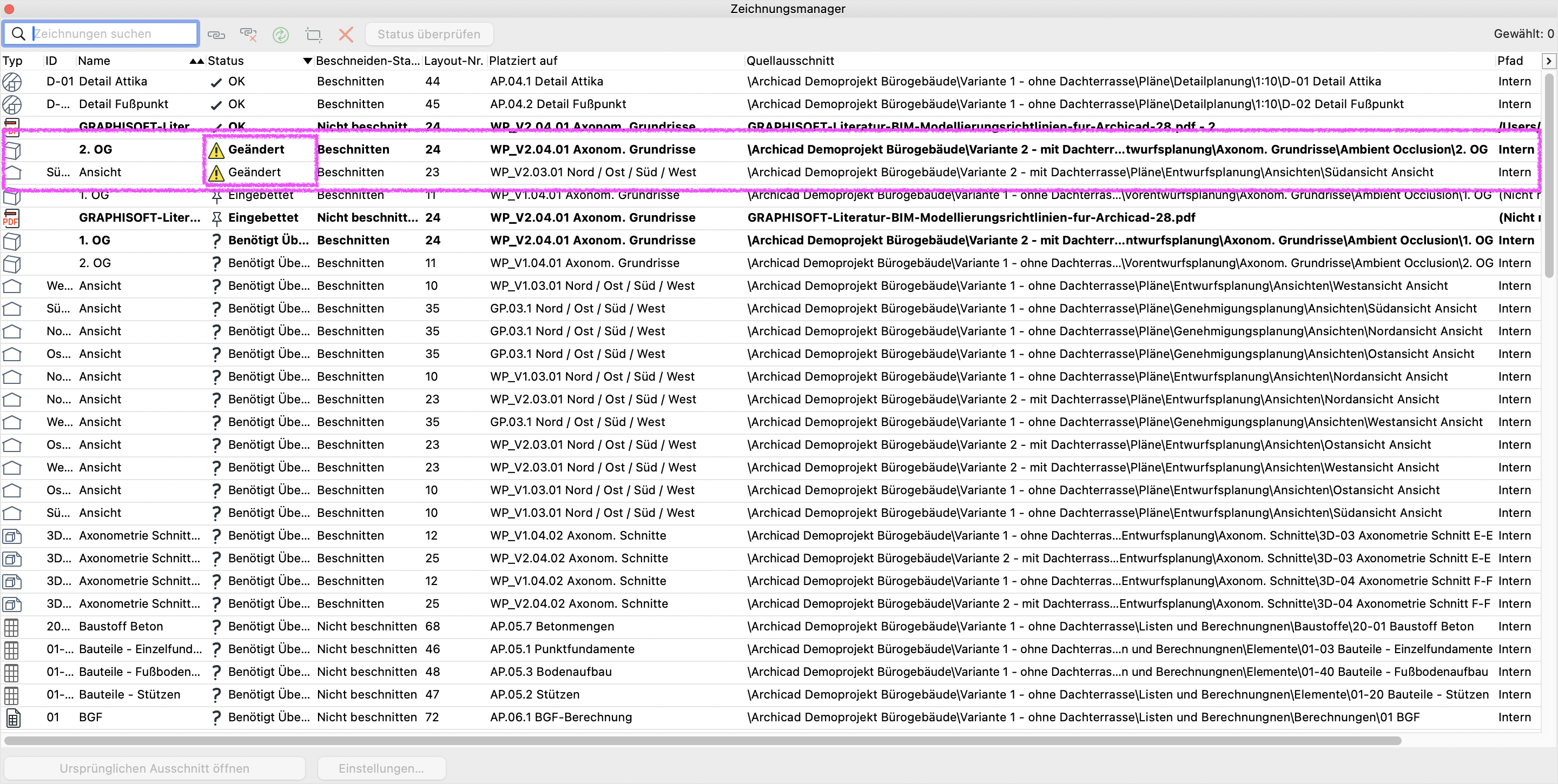

Dialog Zeichnungsmanager mit zwei Zeichnungen im Status Geändert, die Status‑Spalte mit gelbem Warndreieck zeigt an dass die verknüpften Zeichnungen aktualisiert werden müssen.

Zeichnungen können den Status Geändert erhalten, wenn die Quelle geändert wurde. Geänderte Zeichnungen sollten aktualisiert werden.

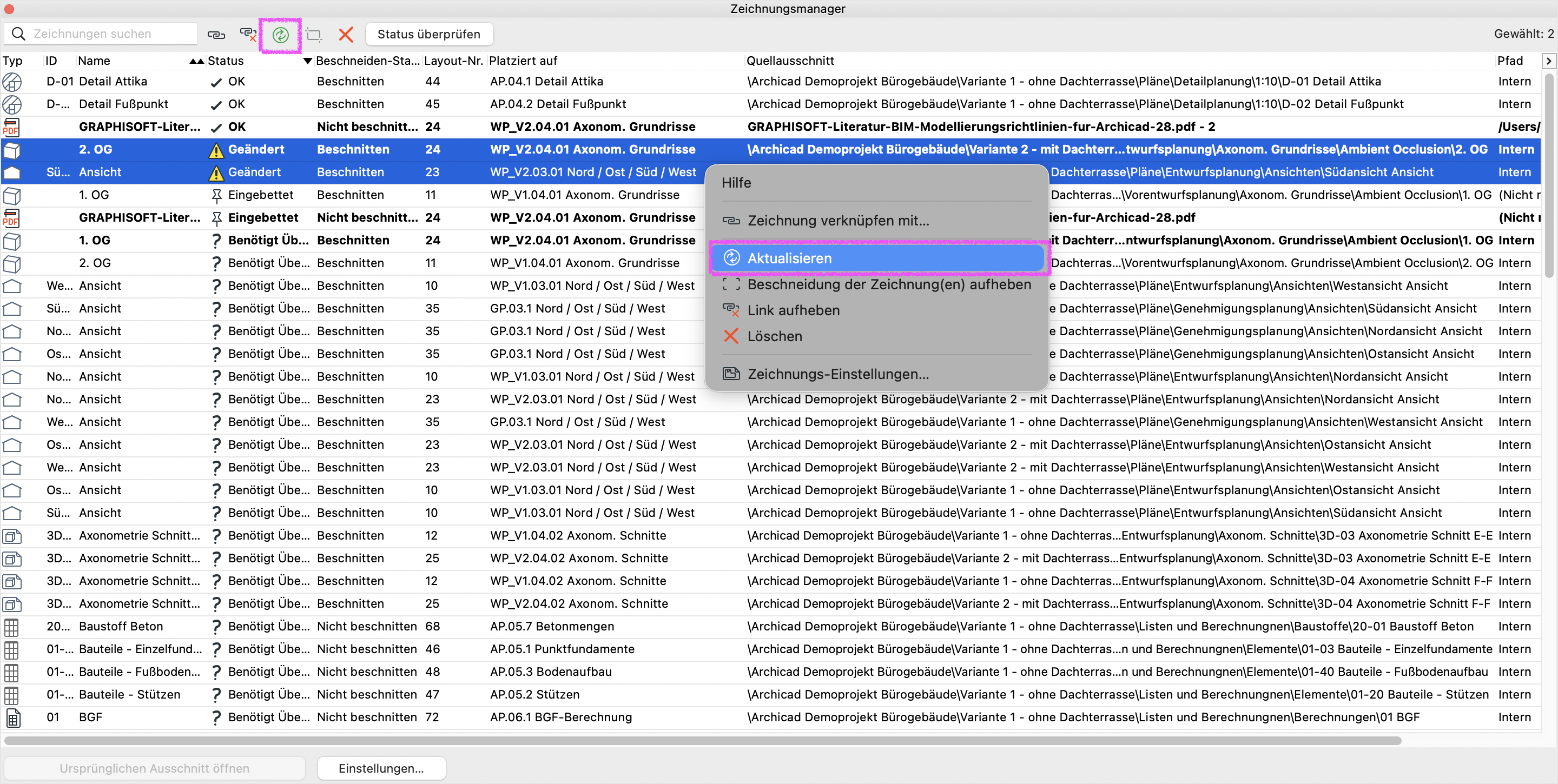

Dialog Zeichnungsmanager mit zwei ausgewählten Zeichnungen im Status Geändert, im Kontextmenü ist der Befehl Aktualisieren markiert um die verknüpften Zeichnungen auf den aktuellen Modellstand zu bringen. — Geänderte Zeichnungen können ausgewählt und über das Aktualisieren-Symbol oder per Rechtsklick und Auswahl von **Aktualisieren** im Kontextmenü geupdatet werden.

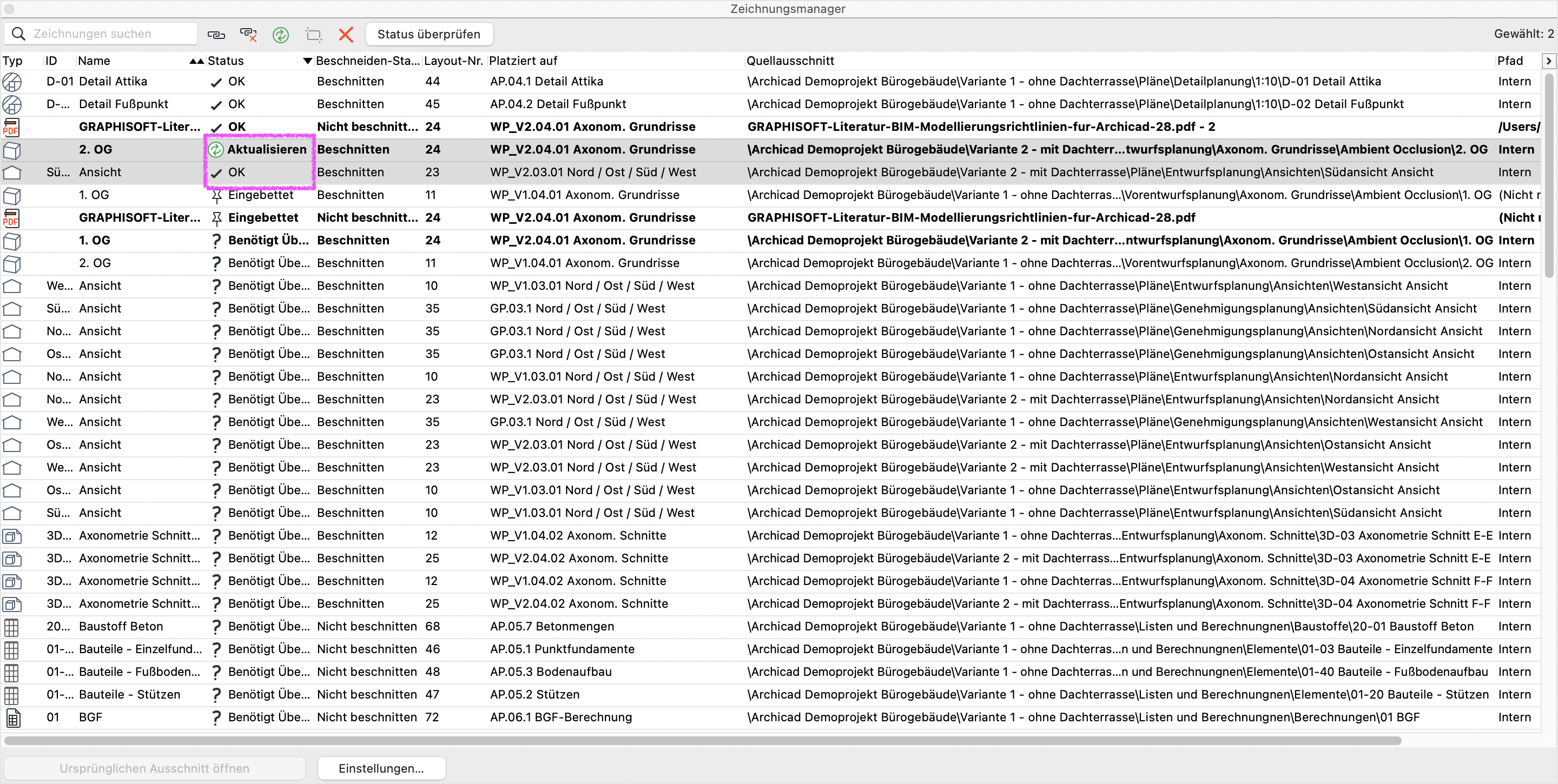

Dialog Zeichnungsmanager nach der Aktualisierung, die zuvor markierten Zeichnungen zeigen nun den Status OK mit grünem Häkchen und sind wieder vollständig mit den aktuellen Quelldaten verknüpft. — Geänderte Zeichnungen können ausgewählt und über das Aktualisieren-Symbol oder per Rechtsklick und Auswahl von **Aktualisieren** im Kontextmenü geupdatet werden.

3. Benötigt Überprüfung

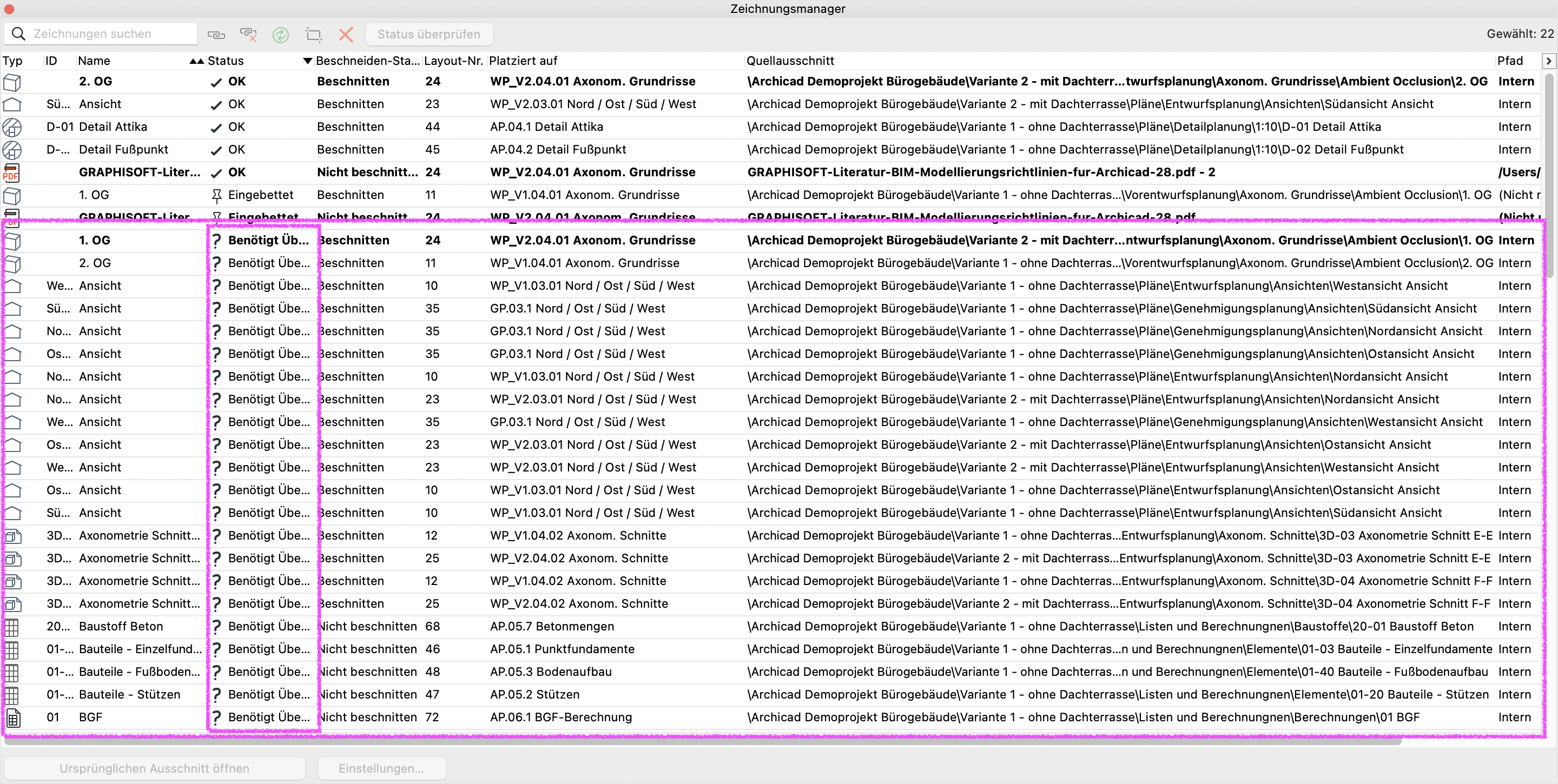

Dialog Zeichnungsmanager mit mehreren Einträgen im Status Benötigt Überprüfung, die Fragezeichen‑Symbole markieren Zeichnungen.

Zeichnungen können den Status Benötigt Überprüfung erhalten, wenn die automatische Schnellprüfung nicht definitiv feststellen kann, ob die Zeichnung eine Aktualisierung benötigt oder nicht. Die Zeichnungen sollten aktualisiert werden.

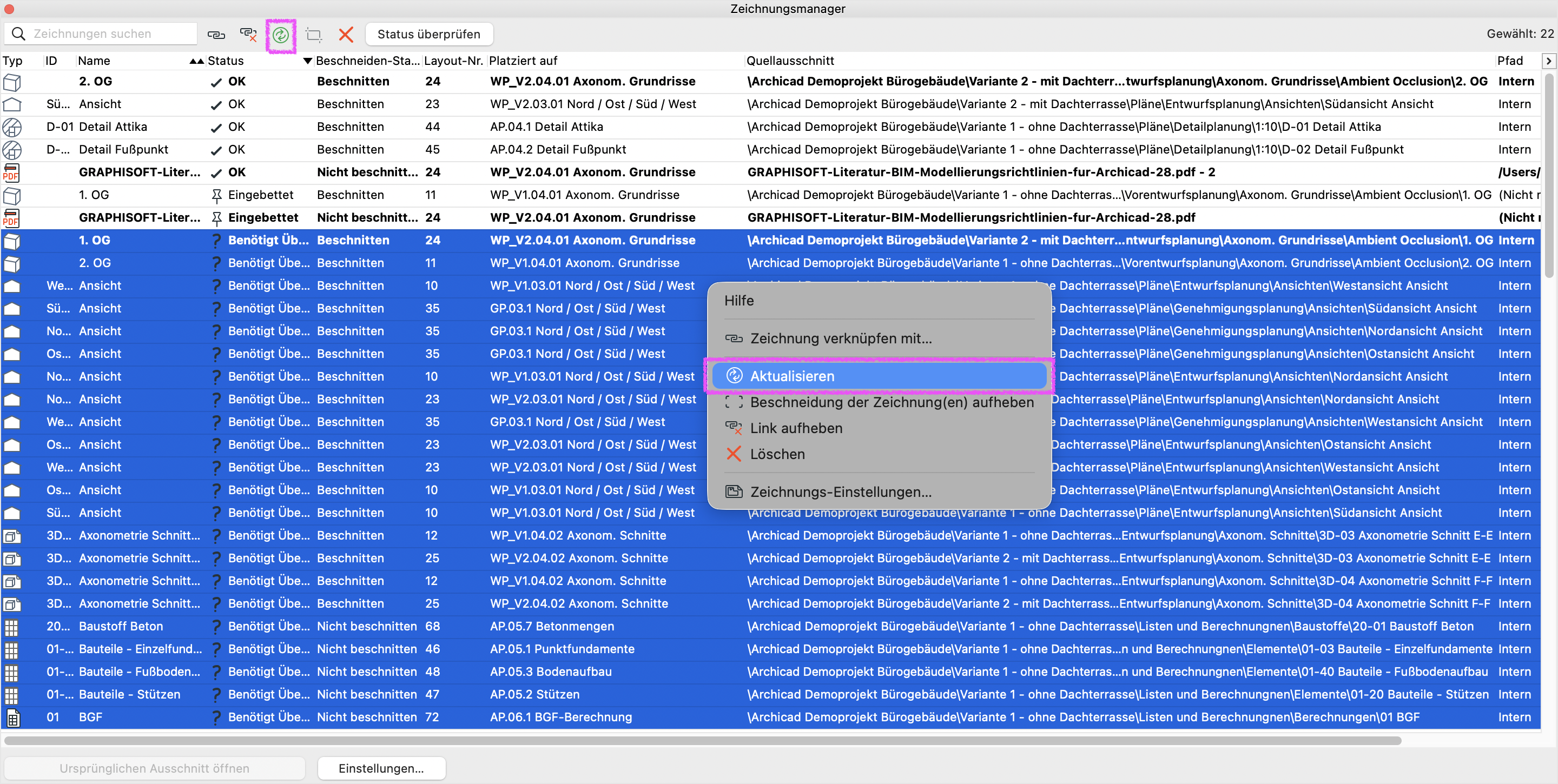

Dialog Zeichnungsmanager mit allen Zeichnungen im Status Benötigt Überprüfung, im Kontextmenü der Mehrfachauswahl ist der Befehl Aktualisieren markiert um alle ausgewählten Zeichnungen in einem Schritt zu aktualisieren. — Zeichnungen, die überprüft werden müssen, können ausgewählt und über das Aktualisieren-Symbol oder per Rechtsklick und Auswahl von **Aktualisieren** im Kontextmenü aktualisiert werden.

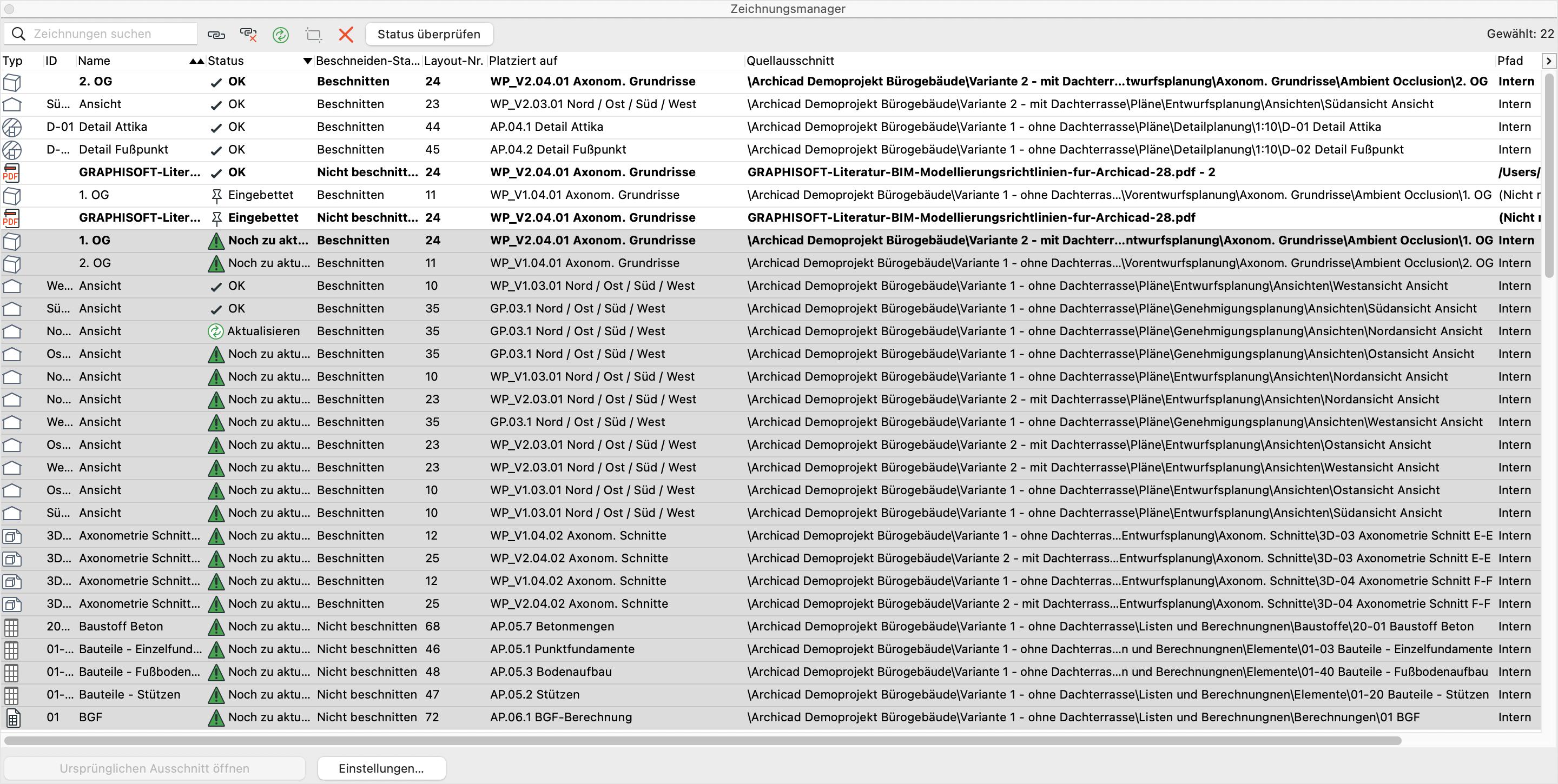

Dialog Zeichnungsmanager mit mehreren Zeichnungen im Status Noch zu aktualisieren und Aktualisieren, die grünen Dreiecke kennzeichnen, welche verknüpften Zeichnungen nach Modelländerungen noch aktualisiert werden müssen. — Zeichnungen, die überprüft werden müssen, können ausgewählt und über das Aktualisieren-Symbol oder per Rechtsklick und Auswahl von **Aktualisieren** im Kontextmenü aktualisiert werden.

4. Weitere Zeichnungsaktualisierungs-Status

Was weitere Zeichnungsaktualisierungs-Status bedeuten, ist in der Archicad Hilfe beschrieben.
