Problemstellung

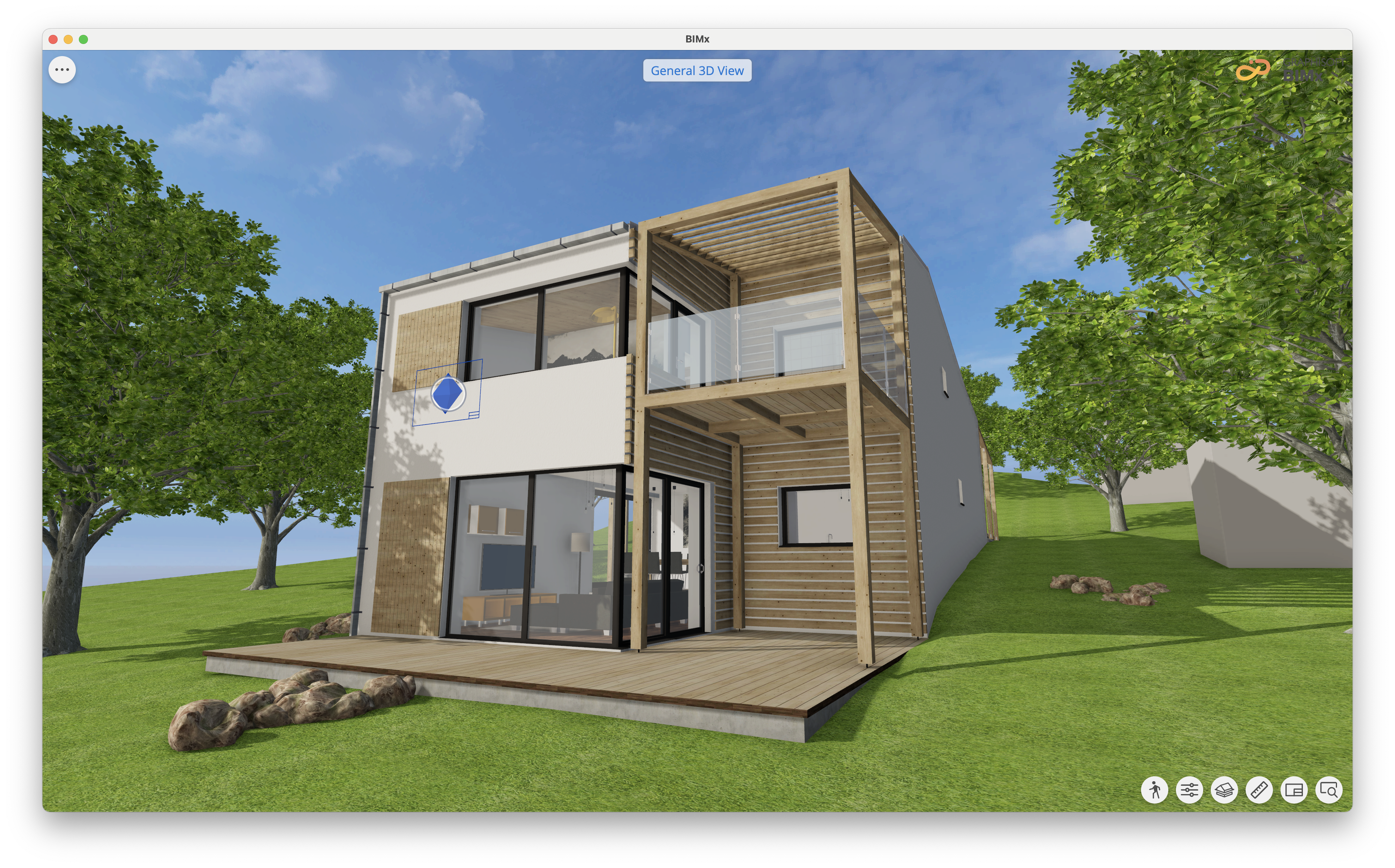

Das 3D-Modell des erstellten BIMx Hyper-Modell lässt sich nicht auf eine schwarz-weiß Darstellung wechseln und wird mit den ursprünglichen Oberflächenfarben und -texturen dargestellt.
Troubleshooting
1. Schattierung auf Schwarz-Weiß stellen

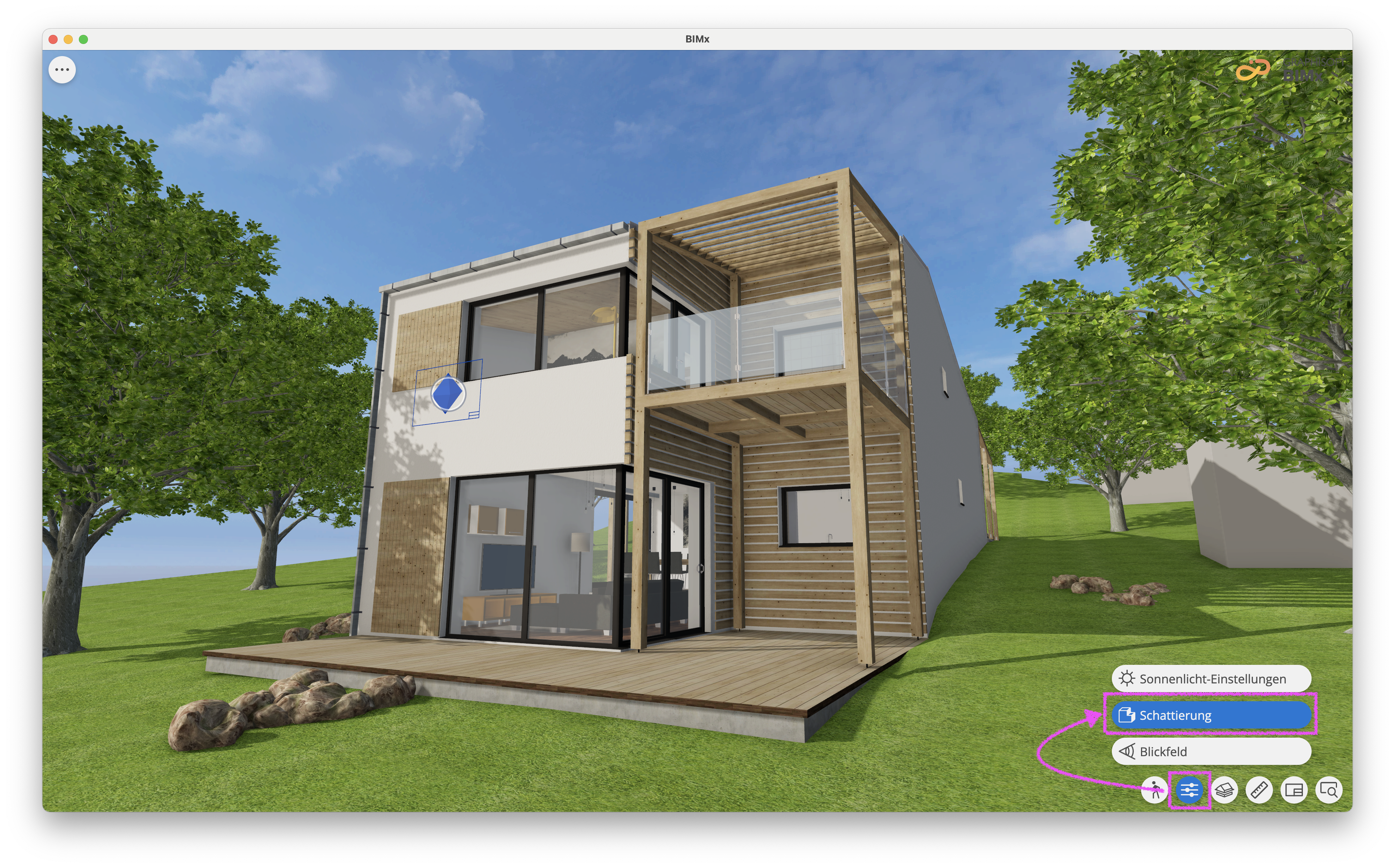

- Anzeigeeinstellungen > Schattierung > Schwarz-Weiß

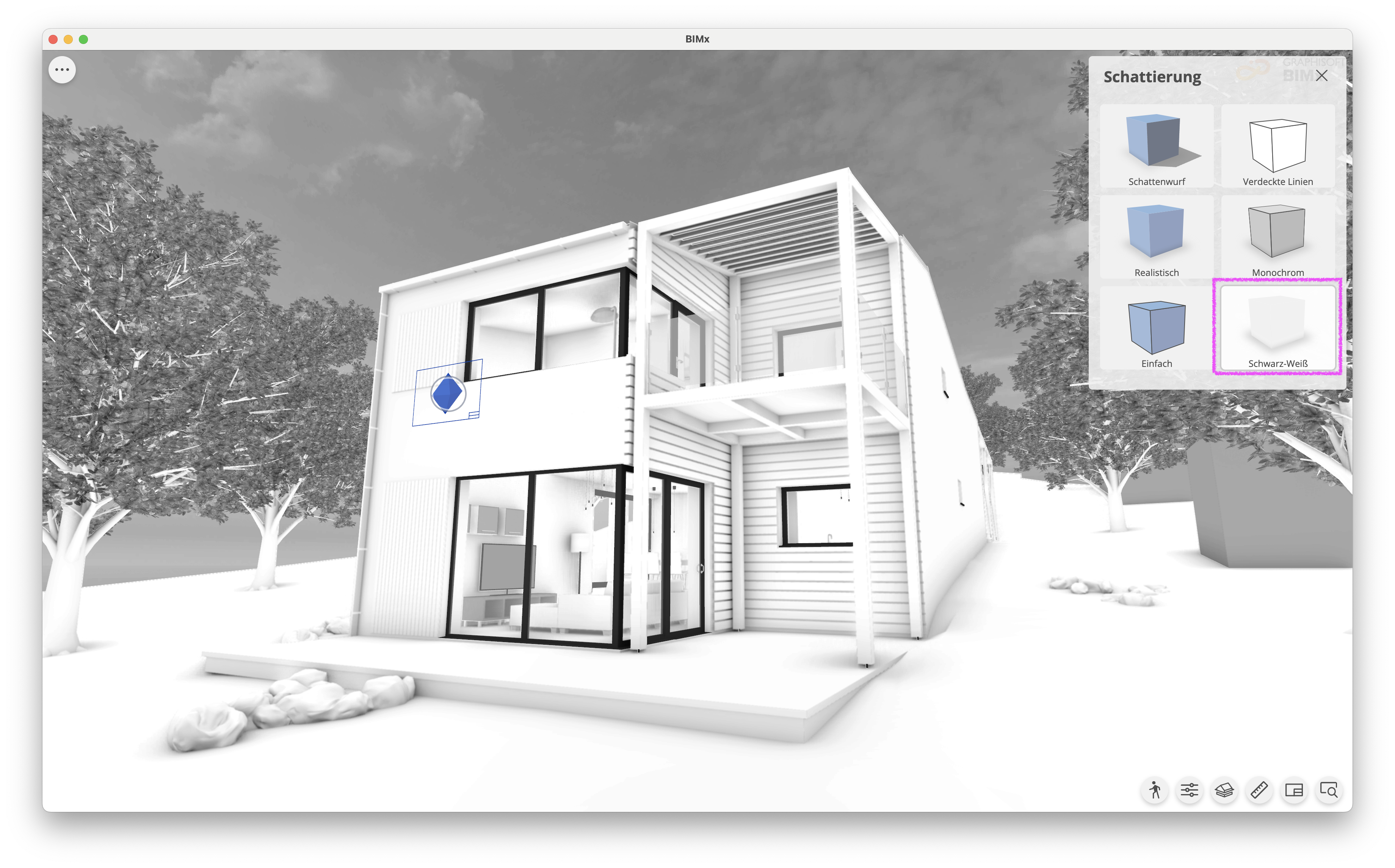

Für das 3D-Modell des BIMx Hyper-Modell kann die Darstellung der Schattierung auf Schwarz-Weiß geändert werden.
|
|
|
Hinweis:
Es handelt sich hierbei um eine Einstellung, die nur nachhaltig gespeichert wird, wenn diese als Sichtweise in einer Präsentation gespeichert wird. Wenn diese nicht gespeichert wird und das BIMx Modell erneut geöffnet wird, dann wird das Modell wieder mit der ursprünglichen Schattierung dargestellt.
2. Grafische Überschreibung auf 3D-Ausschnitt anwenden

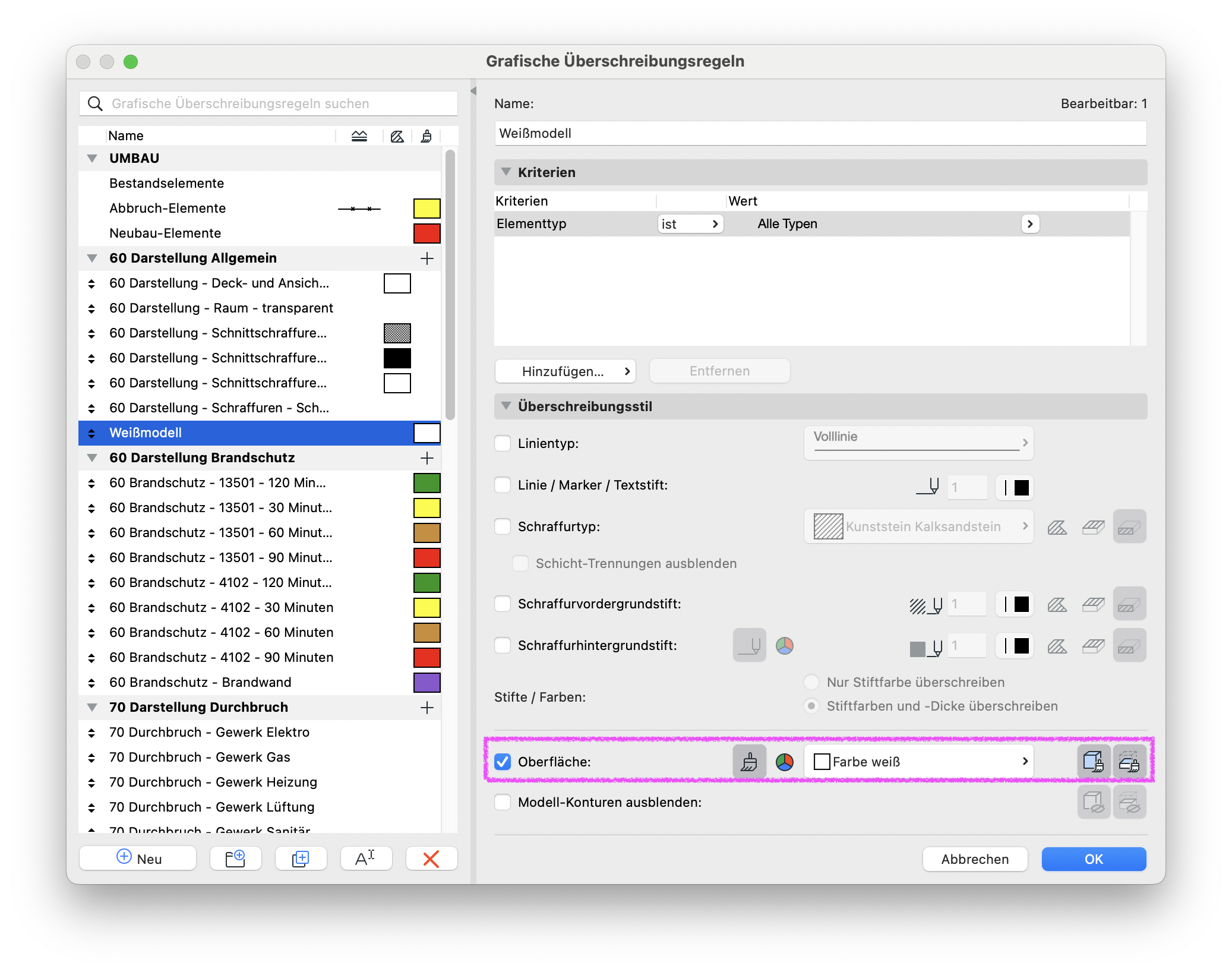

- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...
Es kann für den 3D-Ausschnitt eine Grafische Überschreibung erstellt und in den Ausschnitt-Einstellungen hinterlegt werden, welche alle Oberflächen des 3D-Modells mit der Farbe Weiß überschreibt.
|
|
|
Hinweis:

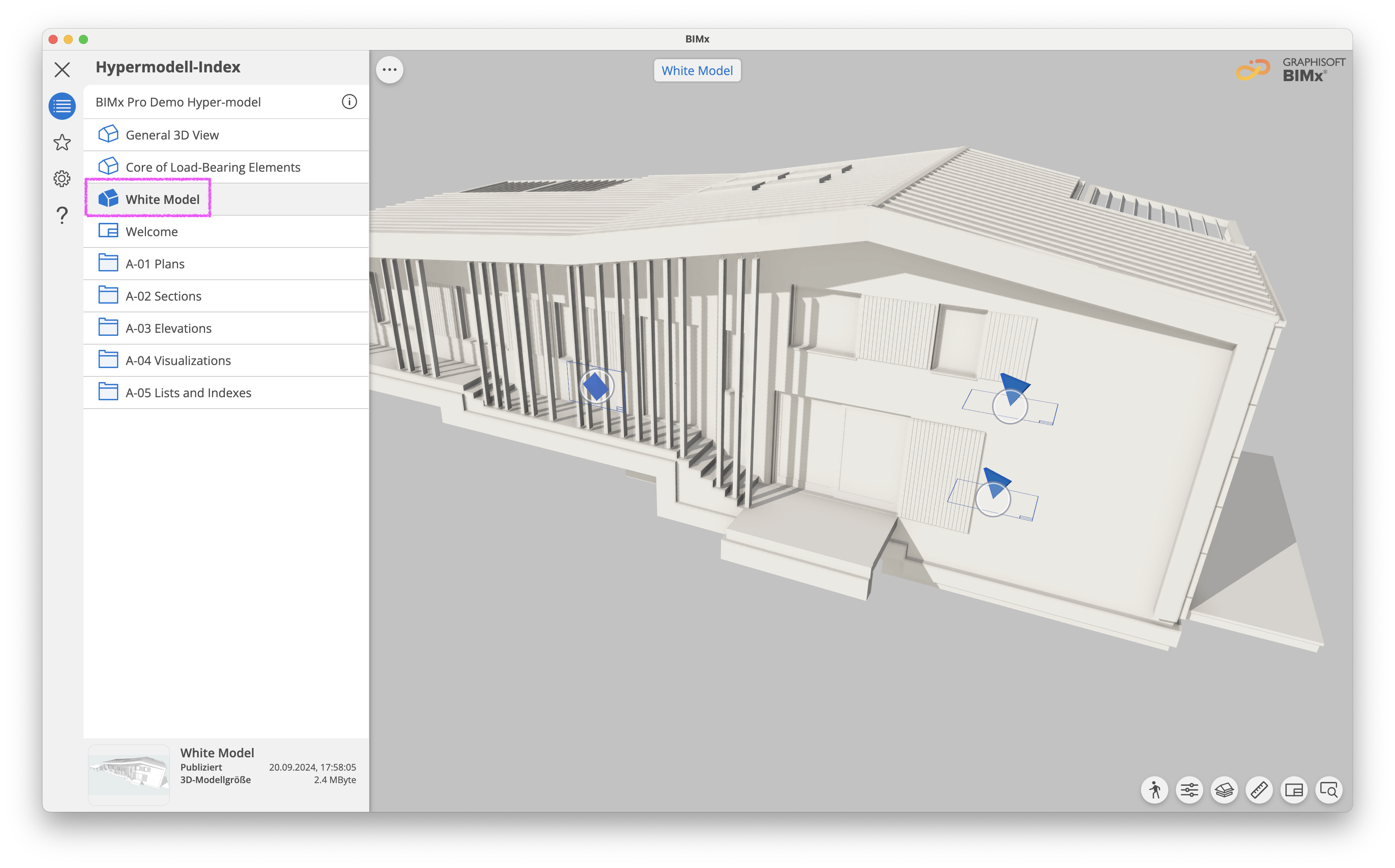

Durch die festgelegten Ausschnitt-Einstellungen wird der 3D-Ausschnitt, welcher im Publisher-Set des BIMx Hyper-Modell hinzugefügt wurde, im exportierten BIMx Hyper-Modell immer als Weißmodell dargestellt.
