Problemstellung

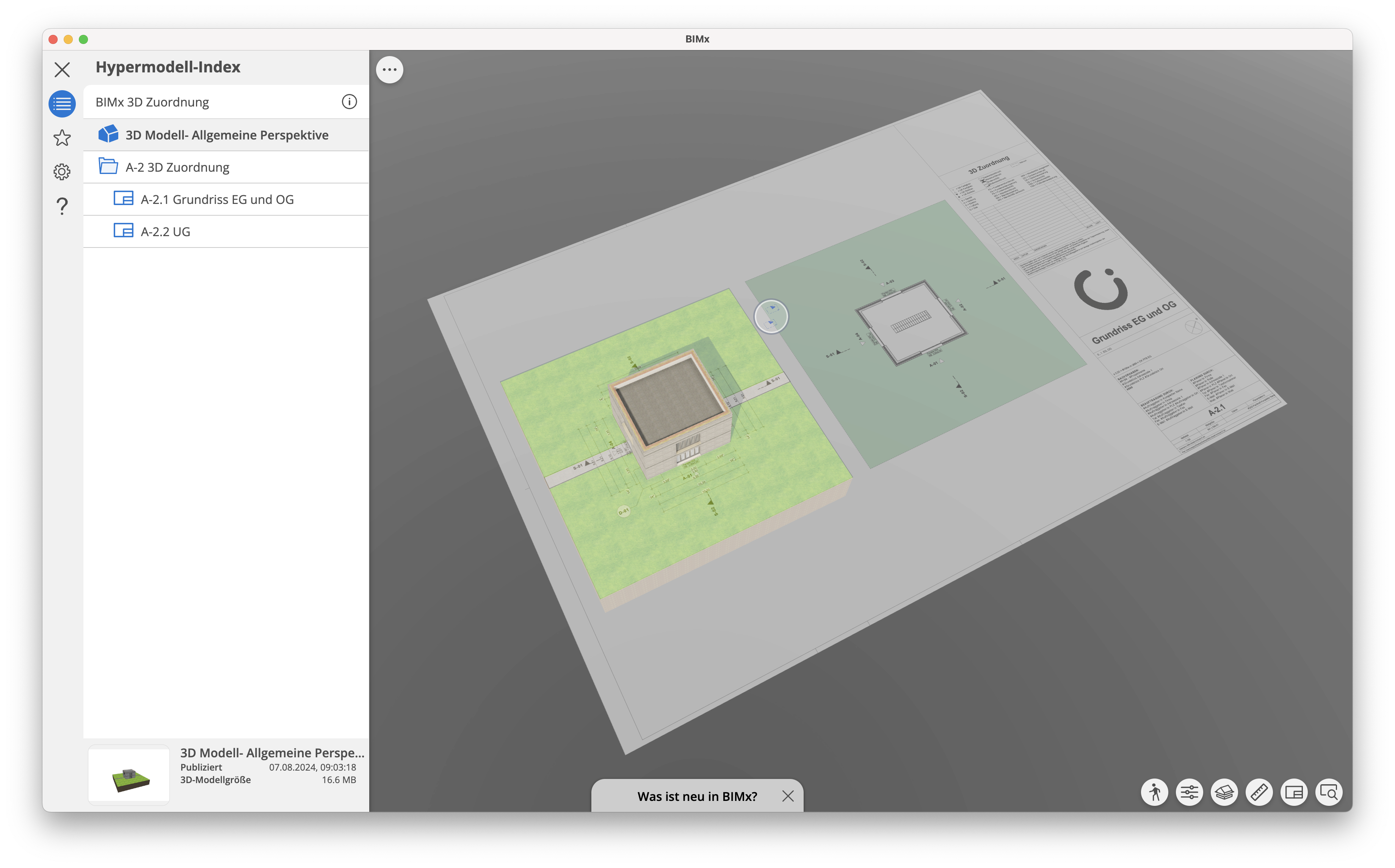

Wenn im BIMx Viewer von dem 3D Modell zu den 2D Sichten oder von den 2D Sichten zu den 3D Modell über Anzeigen in 3D navigiert wird, wird die falsche Grundriss-, Schnitt-, Ansicht- oder Detail-Sicht den 3D Modell zugeordnet.
Troubleshooting
1. Mehrere Zeichnungen auf ein Layout platziert
Das 3D Modell im BIMx Viewer kann nur eine Zeichnung pro Layout zugeordnet werden.
Werden mehrere Ausschnitte als Zeichnungen auf einem Layout platziert und als BIMx Modell exportiert, dann wird die Sicht nur zu einer auf dem Layout platzierten Zeichnungen zugeordnet. Es ist dann nicht möglich die weiteren Zeichnungen des Layouts assoziativ zu dem 3D Modell aufzurufen.
Es muss deswegen pro Sicht, die assoziativ zum 3D Modell verknüpft sein soll, ein eines Layout verwendet werden.
2. Falsche Zeichnung auf Layout platziert
Wenn nur eine Sicht pro Layout platziert wurde und im BIMx Viewer die falsche Schnitthöhe der Sicht im 3D zugeordnet wird, dann wurde im Layout ein anderer Ausschnitt platziert.

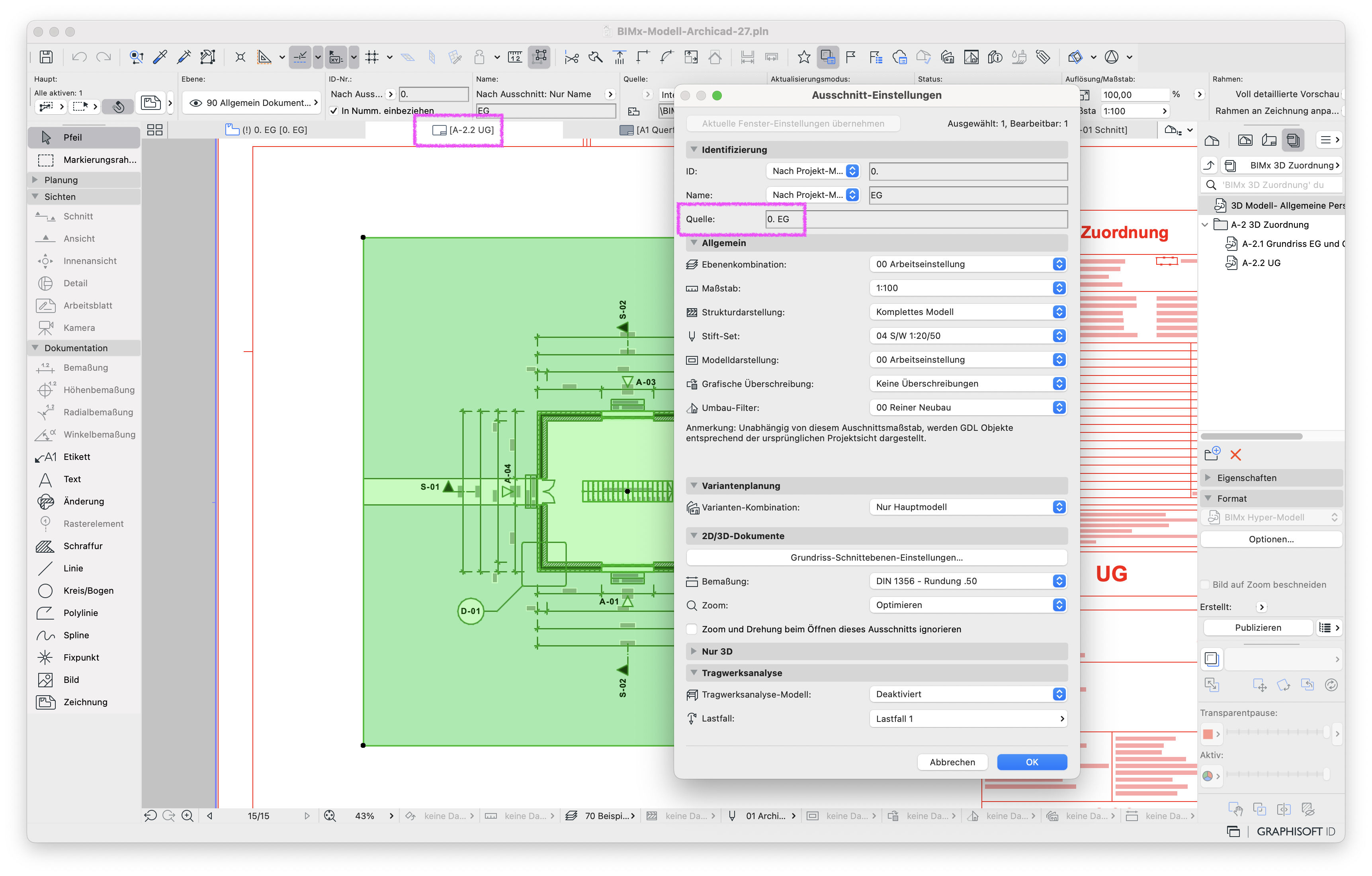

Es muss im Layout die betroffene Zeichnung ausgewählt werden und über einen Rechtsklick auf die Zeichnung im Kontextmenü die Option Quell-Ausschnitt-Einstellungen bearbeiten... ausgewählt werden. Unter dem Reiter Identifizierung bei Quelle weicht die Quell-Sicht von der eigentlich gewollten Sicht ab.

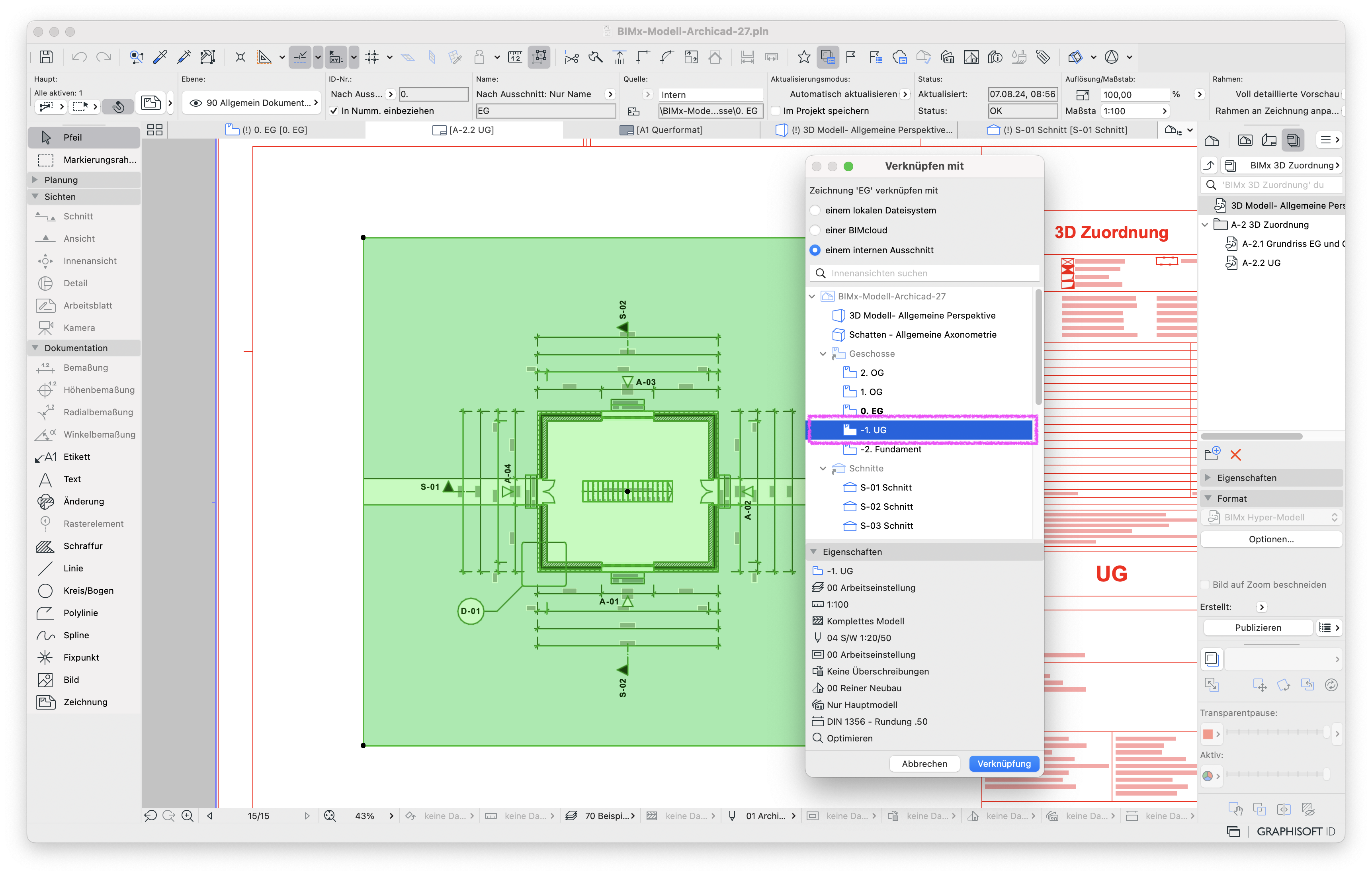

Der Einstellungsdialog kann geschlossen werden und mit einem erneuten Rechtsklick auf die Zeichnung, muss im darauf öffnenden Kontextmenü der Befehl Zeichnung verknüpfen mit... ausgeführt werden. Anschließend kann der gewünschte Ausschnitt gewählt werden.

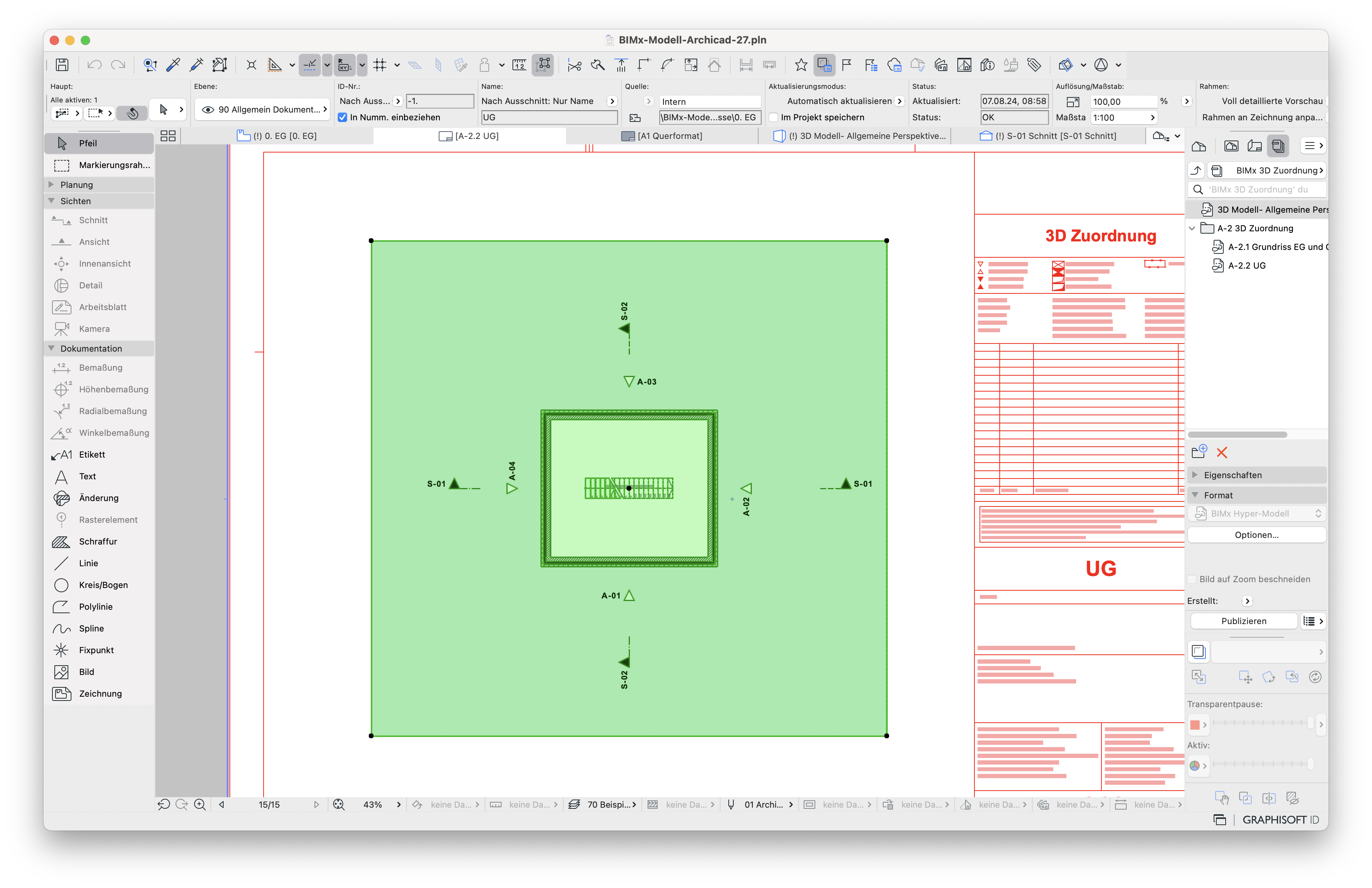

Nach dem erneuten Export des BIMx Modells wird nun die richtige Sicht mit dem 3D Modell verknüpft und die Grundriss-Schnitthöhe entspricht der tatsächlichen Schnitthöhe des platzieren Ausschnitts.
