Problemstellung
RoofMaker Elemente, wie Sparren, werden in der Auswertung nicht mit der tatsächlichen geneigten Länge des Elements, sondern mit der im Grundriss projizierten Länge, ausgegeben.
Troubleshooting
Falscher Parameter in Auswertung gewählt

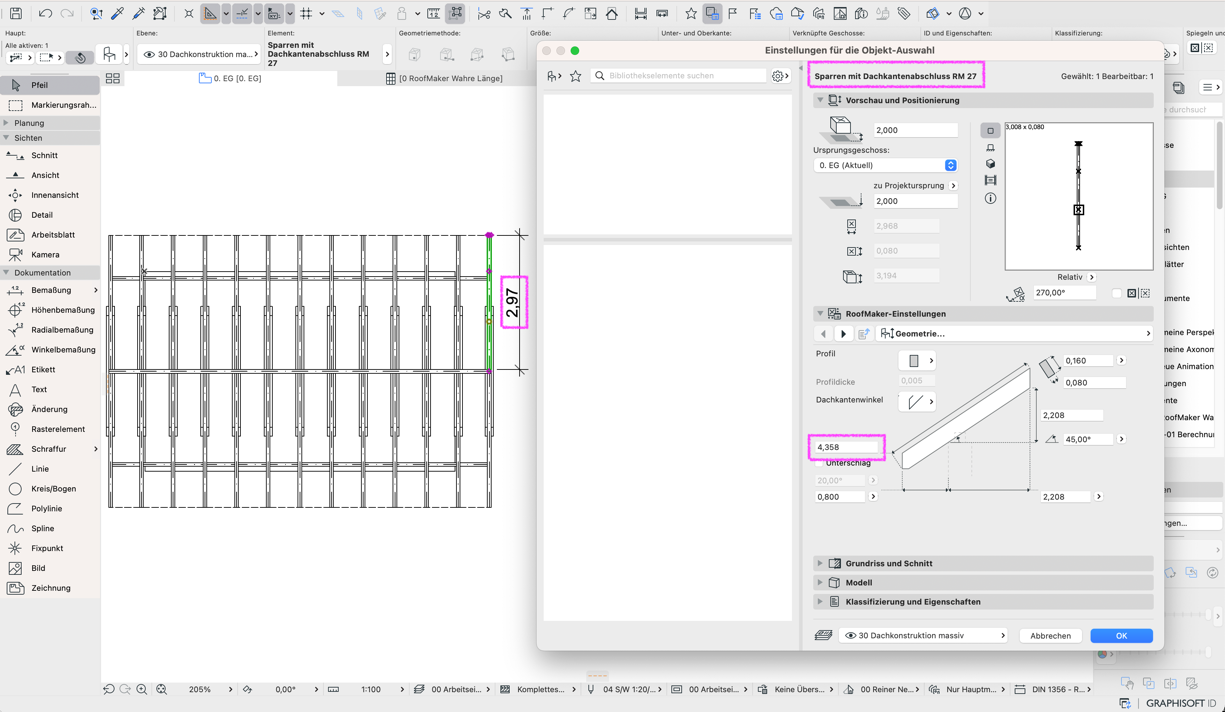

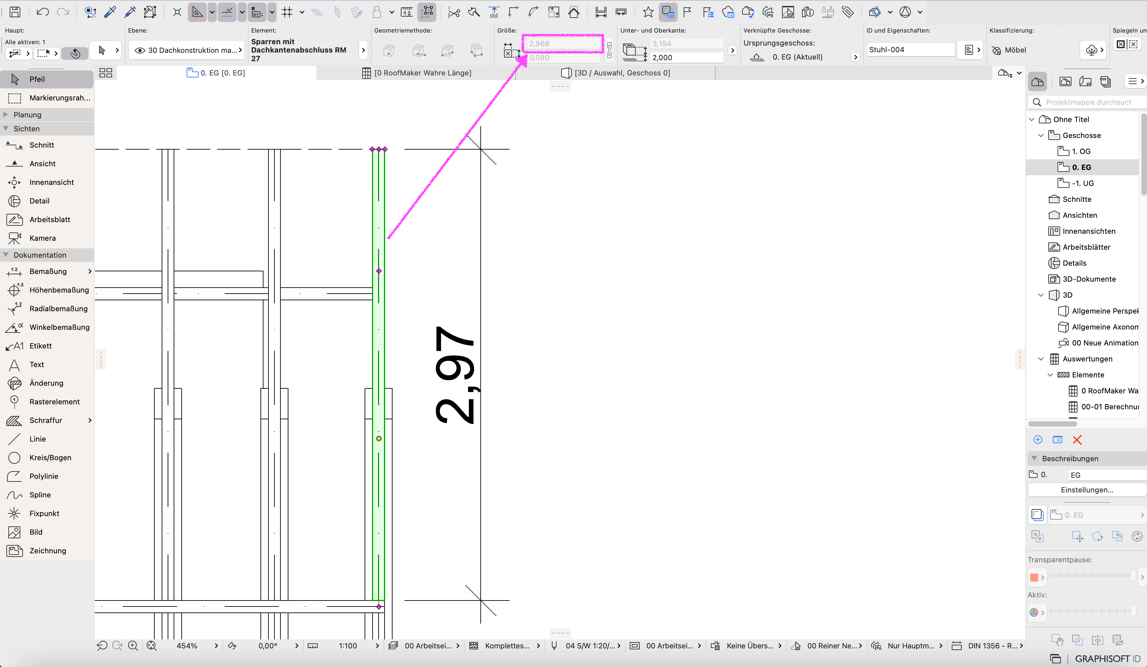

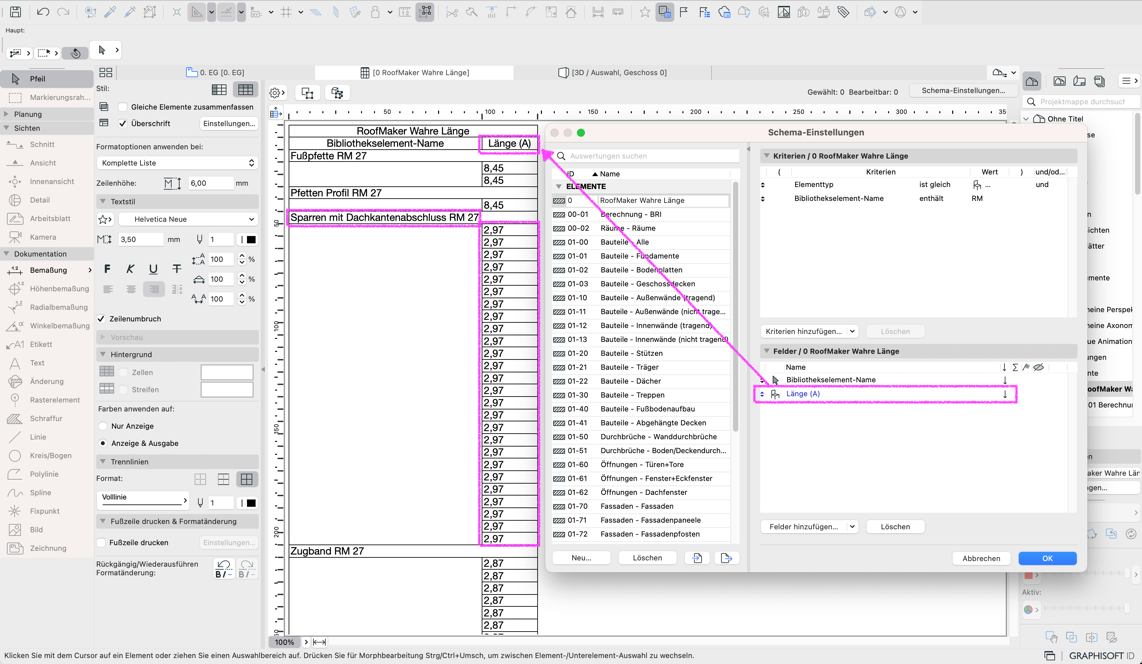

Der Objekt-Listenparameter Länge (A) gibt die Länge eines Objektes entsprechend der in den Objekt-Einstellungen im Feld Breite definierten Wertes an.

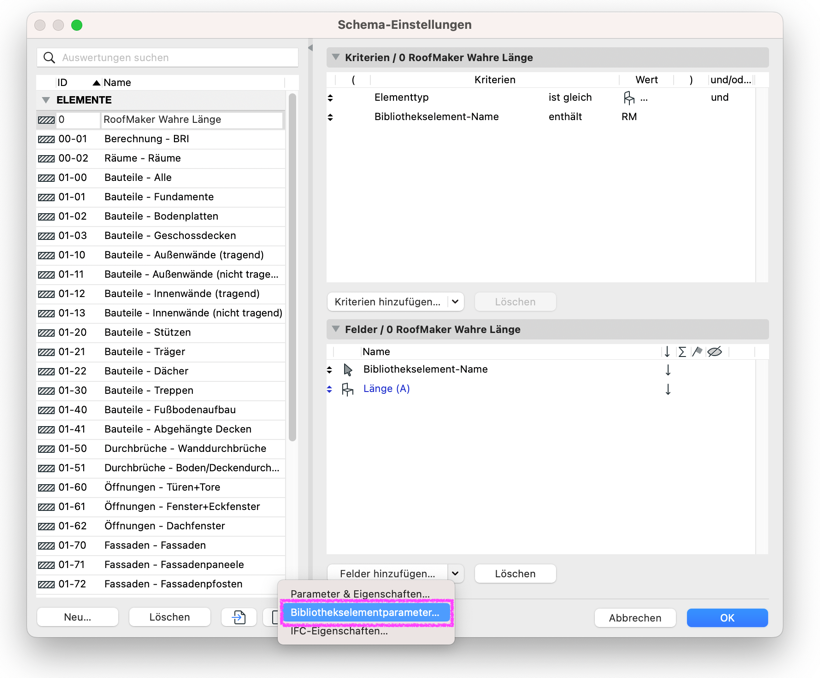

Um die tatsächliche schräge Länge eines Sparrens zu erhalten, muss der richtige Bibliothekselementparameter in der Auswertung hinzugefügt werden. Hierfür muss unter Felder auf den Pfeil nach unten neben Fehler hinzufügen… geklickt und Bibliothekselementparameter… ausgewählt werden.

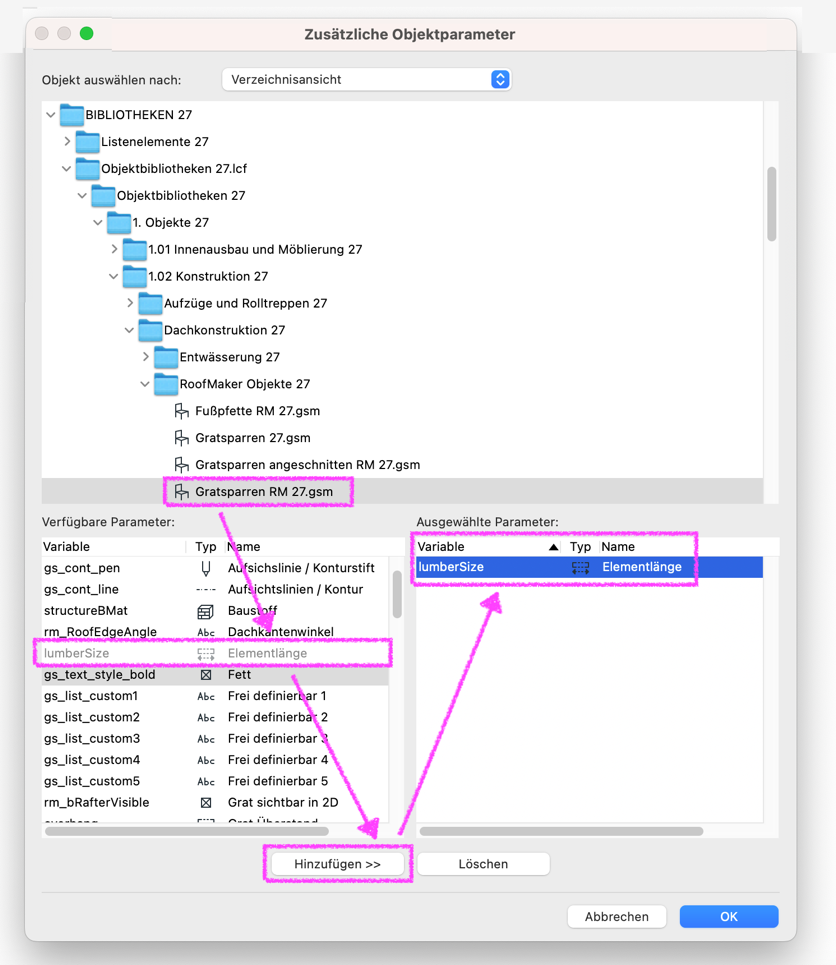

Anschließend muss der Ordnerpfad BIBLIOTHEKEN 27 > Objektbibliotheken 27.lct > Objektbibliotheken 27 > 1. Objekte 27 > 1.02 Konstruktion 27 > Dachkonstruktion 27 > RoofMaker Objekte 27 geöffnet und das gewünschte Objekt, z. B. Gratsparren RM 27.gsm, ausgewählt werden.

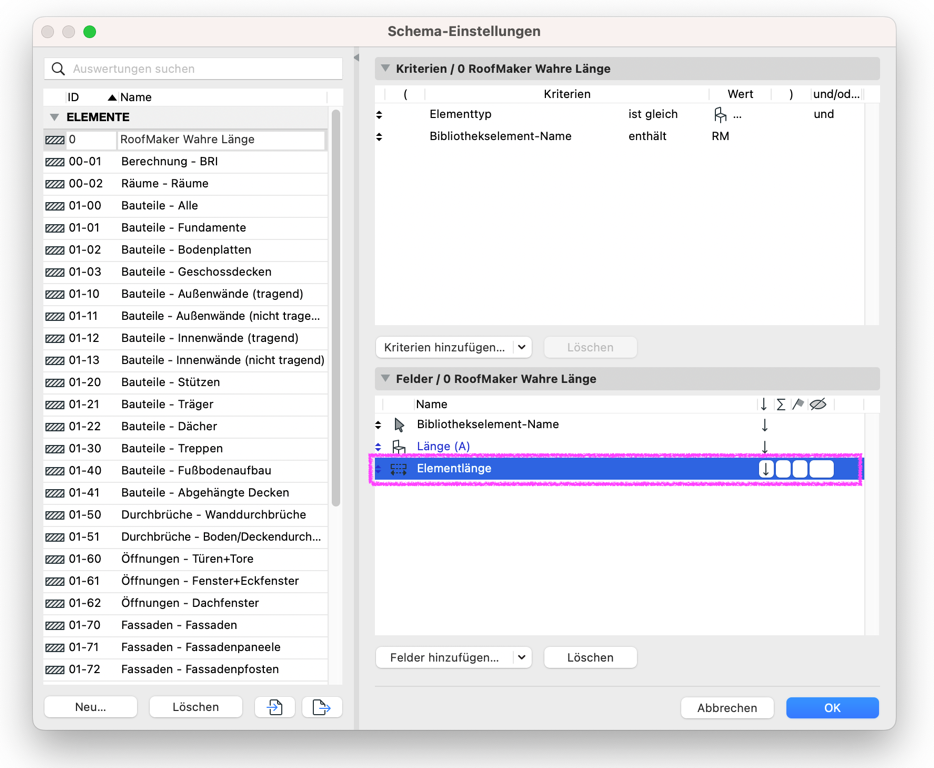

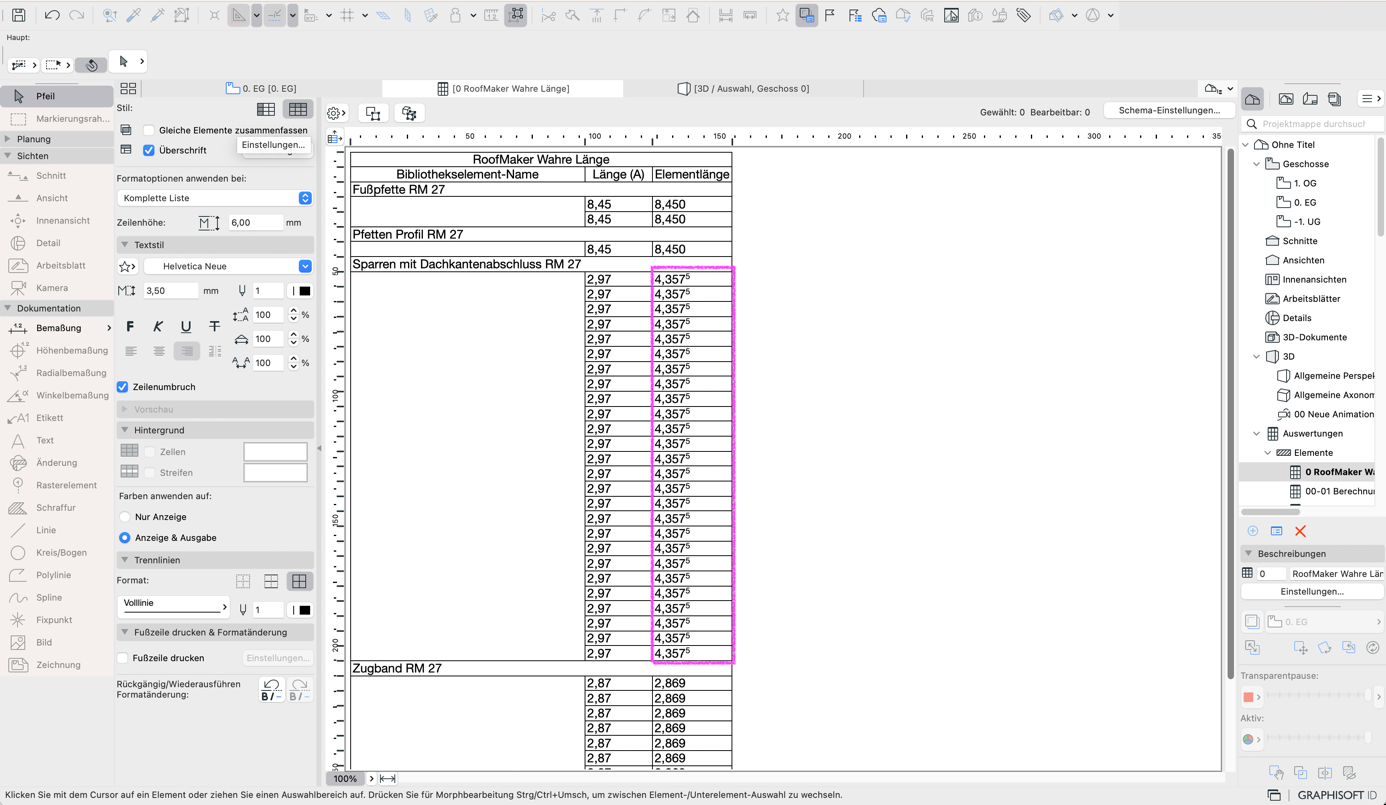

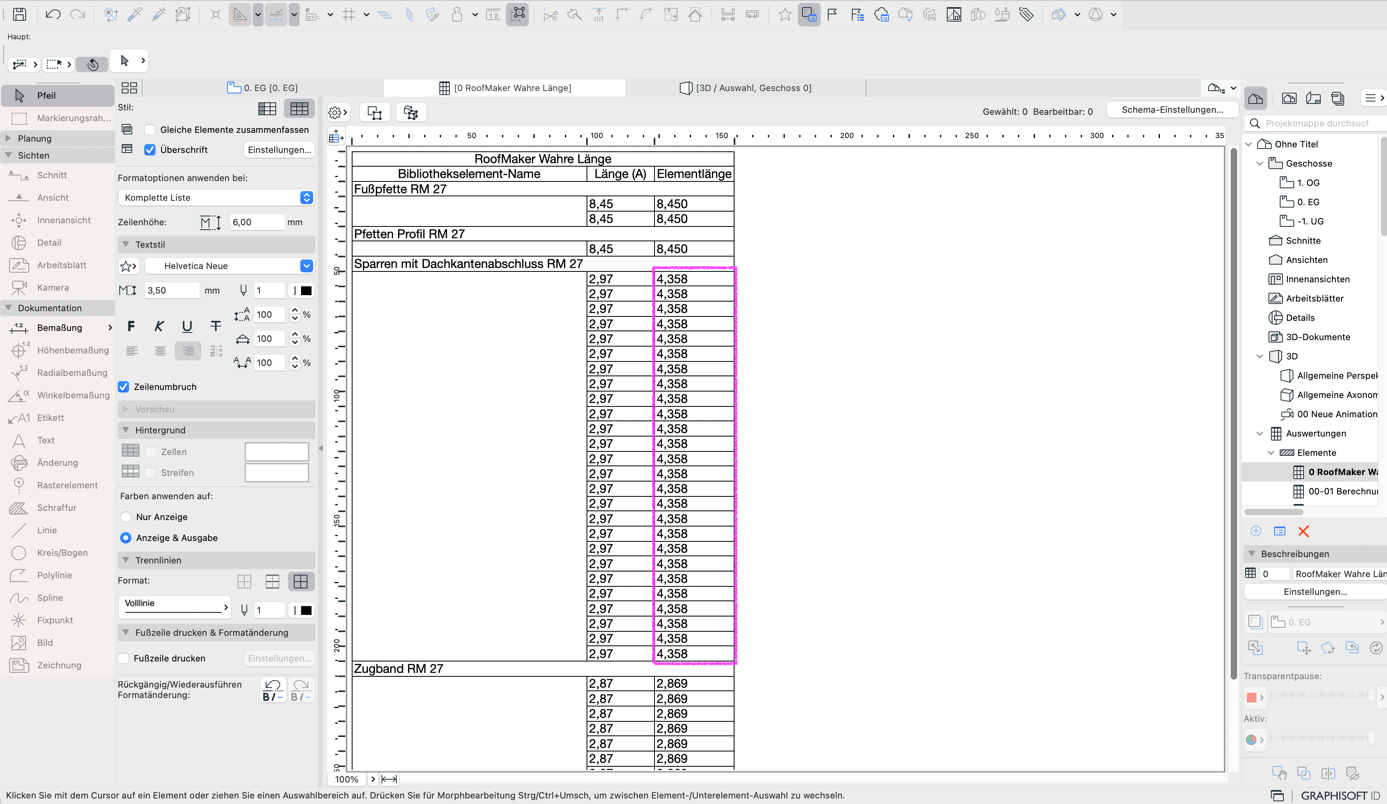

Unter Verfügbare Parameter werden alle im Objekt einstellbaren Parameter aufgelistet. Der Parameter lumber Size – Elementlänge gibt für Sparren die wahre geneigte Länge des Elements an. Der Parameter muss ausgewählt und mit der Schaltfläche Hinzufügen >> in die Spalte Ausgewählte Parameter: übertragen werden. Anschließend muss der Vorgang mit OK zweimal bestätigt werden.
Hinweis:

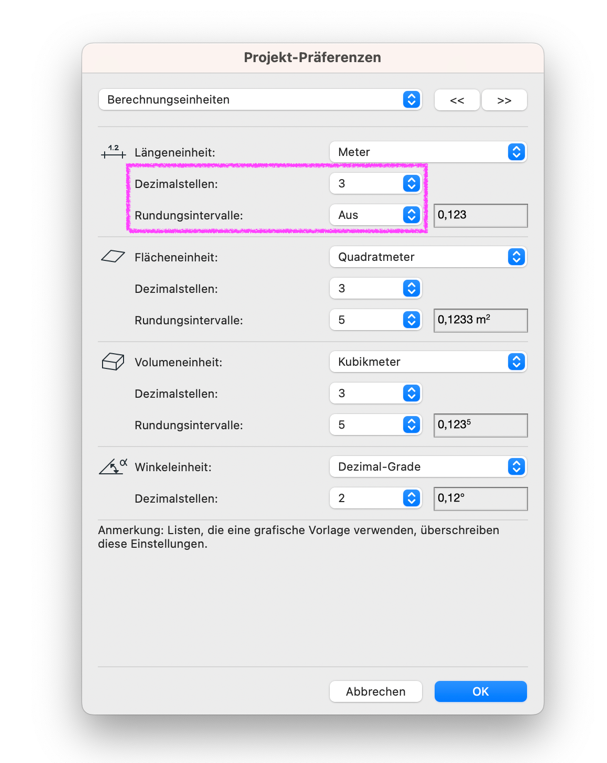

Die Dezimalstellen und Rundungsintervalle der Auswertung werden in den Berechnungseinheiten festgelegt. Dies kann zur Folge haben, dass der gleiche Wert im Objekt anders gerundet wird, als in der Auswertung. Die Rundungsintervalle und Dezimalstellen für die Auswertung können in Archicad unter Optionen > Projekt-Präferenzen > Berechnungseinheiten angepasst werden.
