Problemstellung

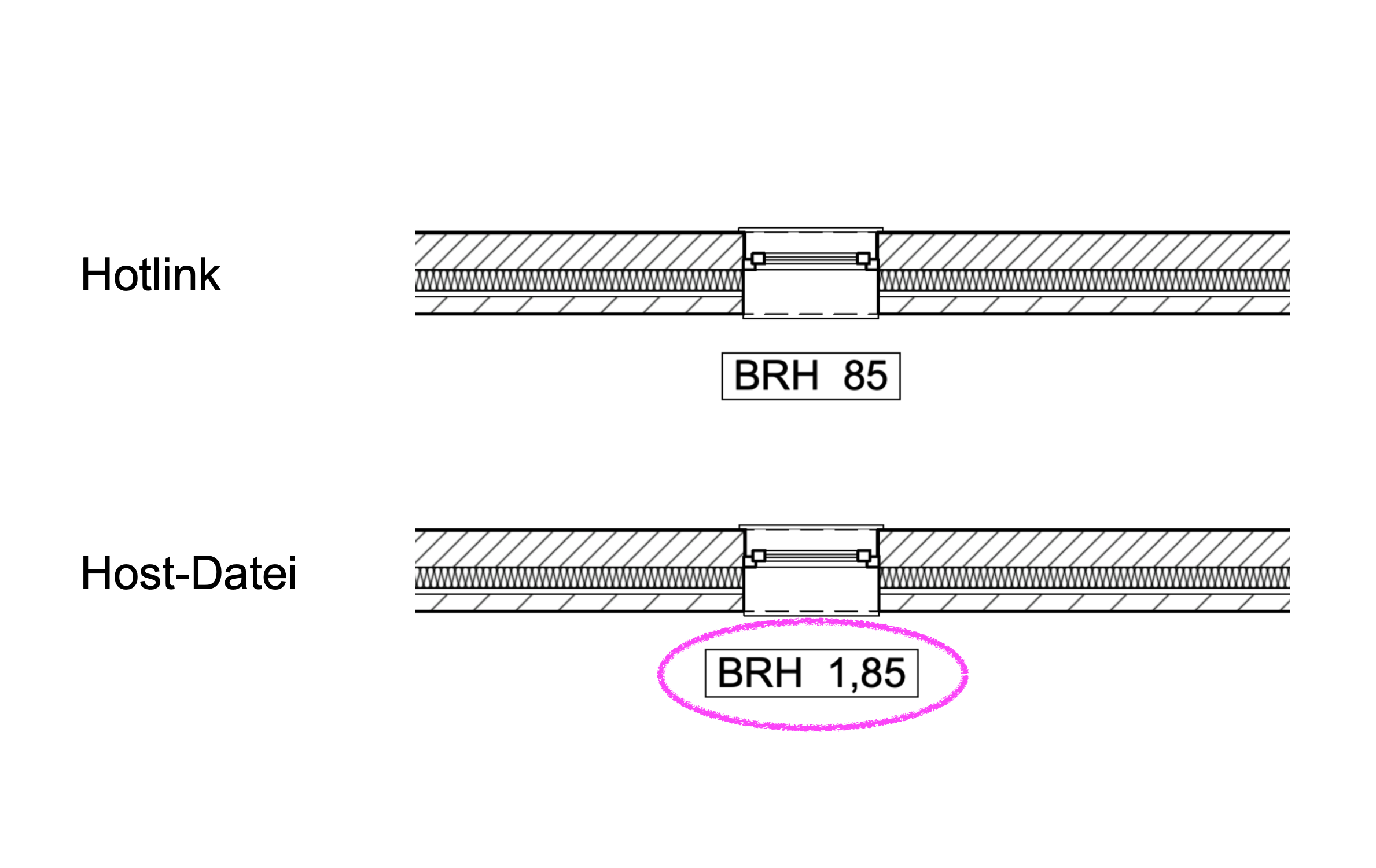

Fenster sind in einer Hotlink-Quelldatei platziert und die Brüstungshöhe wird dort korrekt über einen Fensterstempel oder ein Etikett ausgegeben. In der Host-Datei wird für dieselben Fenster jedoch eine abweichende Brüstungshöhe dargestellt.
Troubleshooting
1. Geschossstruktur / Höhenlage des Hotlinks prüfen
-
Planung > Geschoss-Einstellungen...
Stimmen die Geschossstruktur der Hotlink-Quelldatei und die Geschossstruktur der Host-Datei überein? Unterschiede in Geschosshöhen können dazu führen, dass Brüstungshöhen in der Host-Datei anders interpretiert werden. -

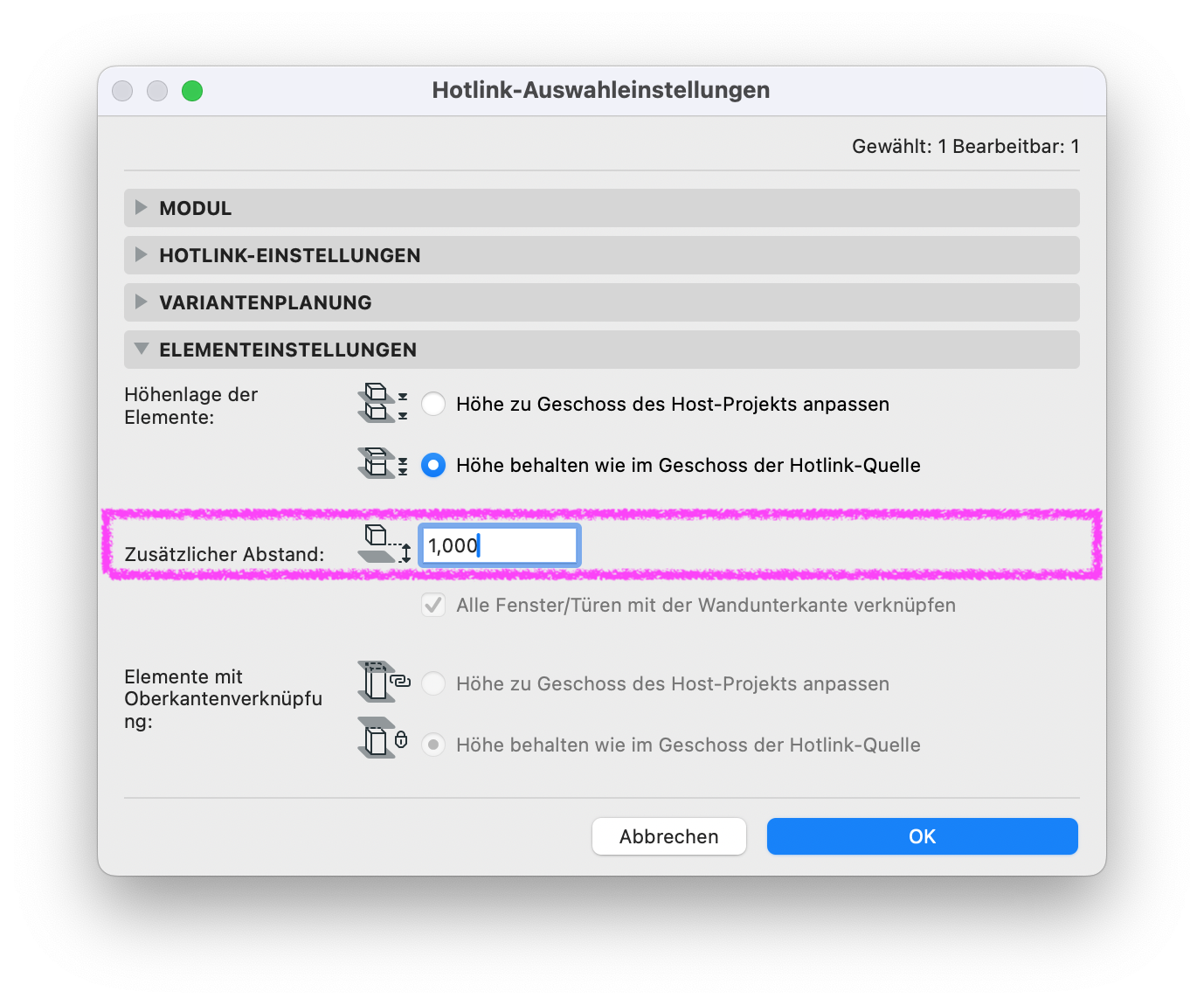

Hotlink-Auswahleinstellungen > Elementeinstellungen
Ist das Hotlink mit einem Höhenabstand in die Host-Datei platziert worden? Der Höhenabstand kann beim Platzieren des Hotlinks oder nachträglich in den Hotlink-Auswahleinstellungen bei dem Punkt Zusätzlicher Abstand definiert sein und beeinflusst die Höhenlage der Fenster in der Host-Datei.
Wenn hier Unterschiede bestehen, weiter mit Schritt 2.
2. Referenz für Brüstungshöhe prüfen
Für Bemaßungsmarker/Fensterstempel:

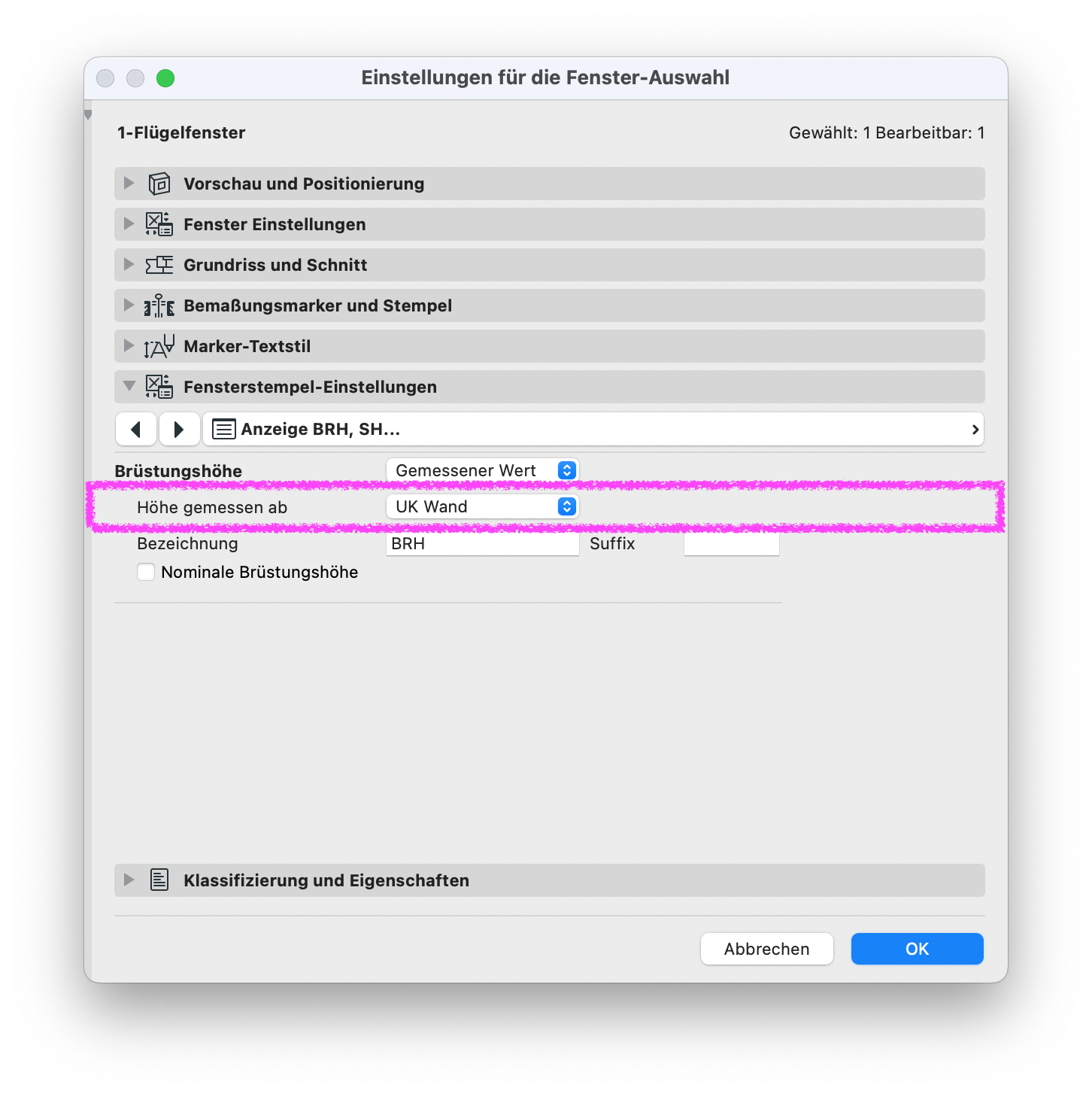

Einstellungen für die Fenster-Auswahl > Fensterstempel-Einstellungen > Anzeige BRH, SH...
Welche Referenz ist bei Höhe gemessen ab eingestellt?
- Anker
- UK Wand
- Einfügegeschoss
Für Etikett, z.B. dem Etikett Tür Fenster Stempel:

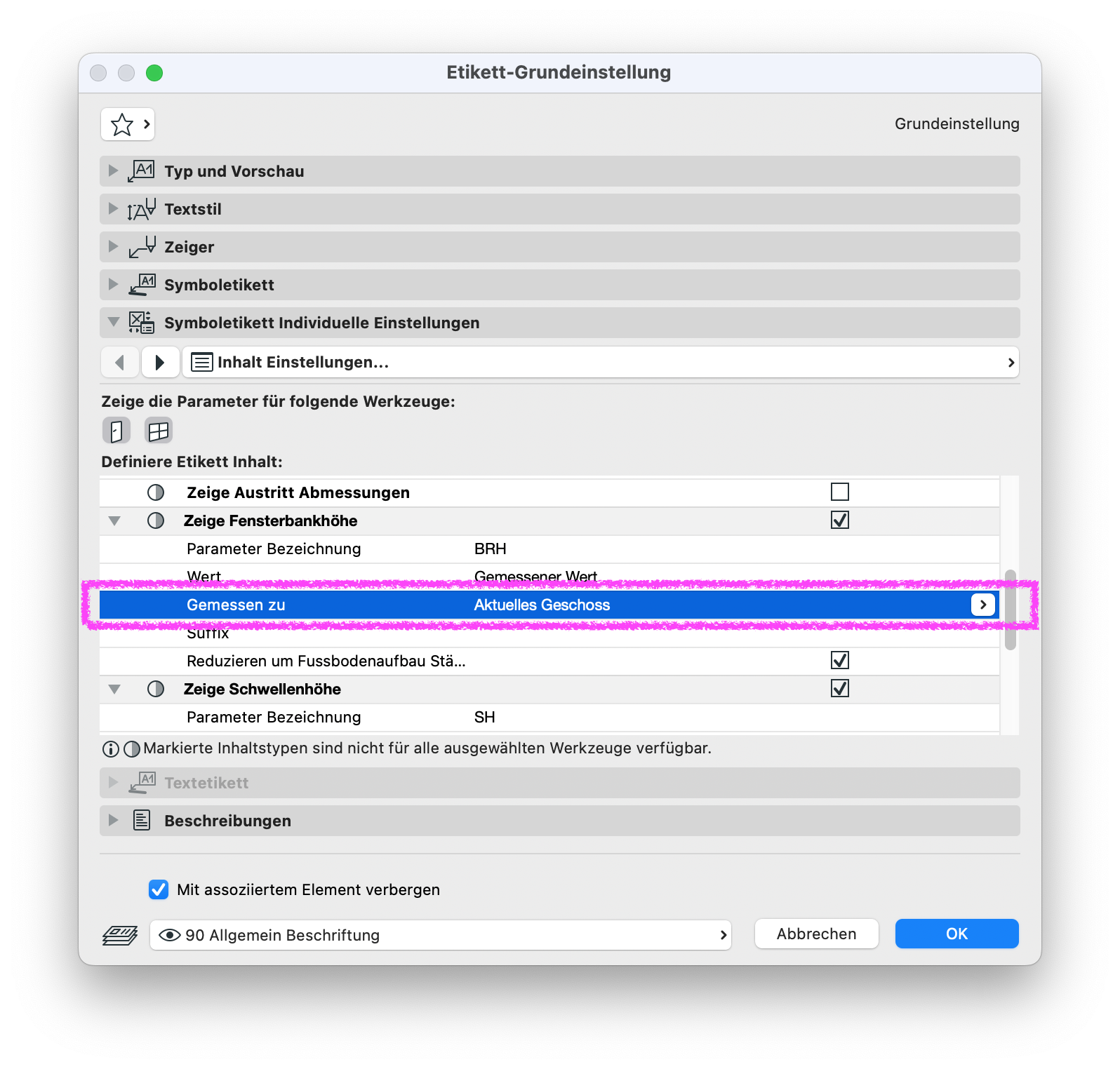

Etikett-Grundeinstellung > Symboletikett Individuelle Einstellungen > Inhalt Einstellungen...
Welche Referenz ist innerhalb der Rubrik Zeige Fensterbankhöhe bei Gemessen zu eingestellt?
- Anker
- UK Wand
- Aktuelles Geschoss
- Eigener Text
3. Grundrissdarstellung aus Hotlink-Datei erstellen
Wenn sich die Abweichung der Brüstungshöhen mit Schritt 2 nicht lösen lässt, kann alternativ die Grundrissdarstellung direkt aus der Hotlink-Quelldatei verwendet werden.
Der entsprechende Workflow ist im folgenden Artikel bei dem Punkt Option 2: Mit externen Ausschnitten arbeiten beschrieben:
Hotlinks: Elemente werden im Grundriss bei unterschiedlichen Höhenlagen nicht korrekt dargestellt
