Wie erstellt man Schleppkurven in Archicad?
Troubleshooting

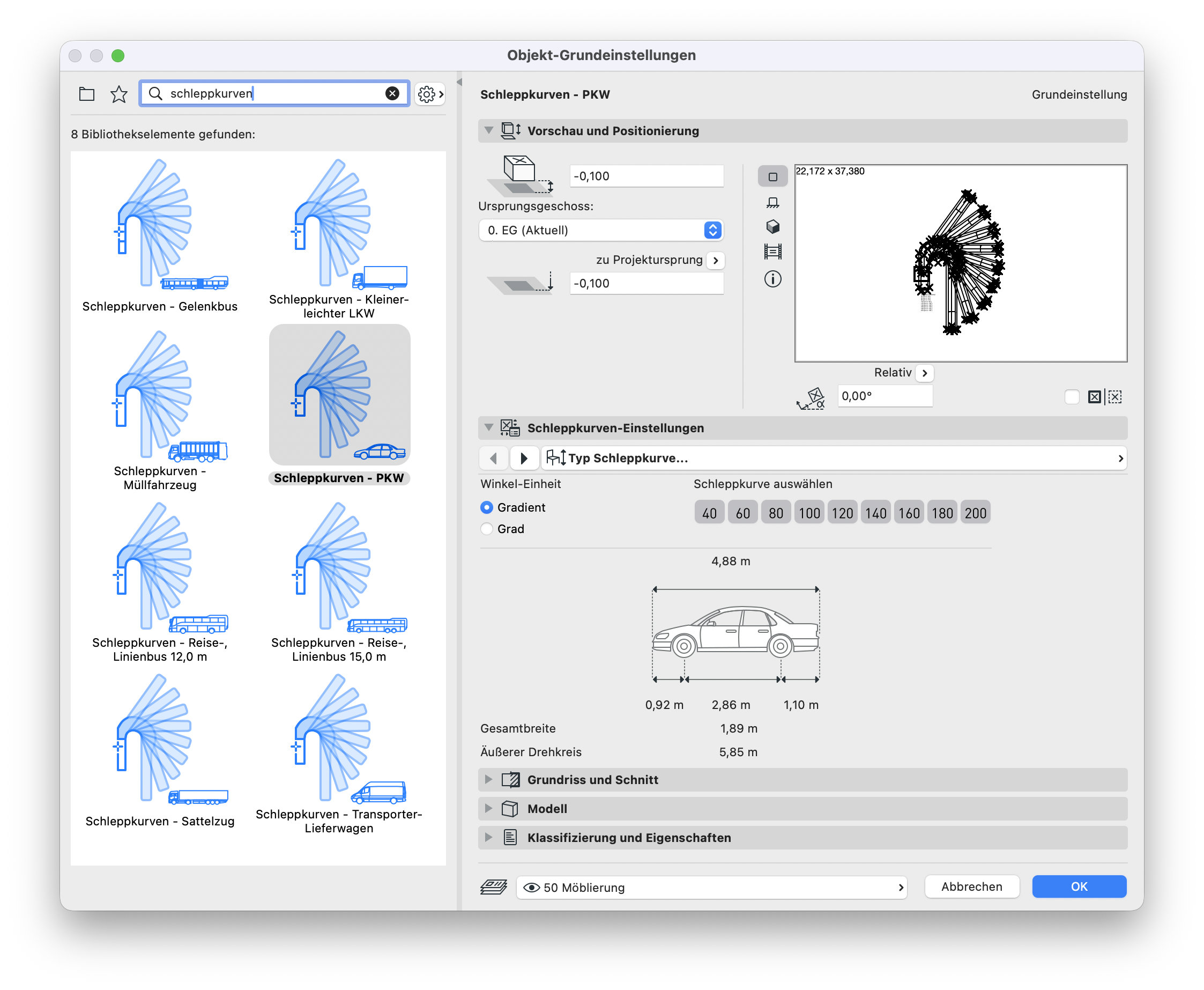

Schleppkurven sind in Archicad 29 standardmäßig in den Bibliothekspaketen enthalten und können direkt verwendet werden.
Hinweis:
Anmerkung aus der aktuellen RBSV-Richtlinie für Bemessungsfahrzeuge und Schleppkurven vom Juli 2021: Die Schleppkurven basieren auf Fahrmodus 1 und eignen sich für Richtungsänderungswinkel zwischen 40 gon und 200 gon. Im Fahrmodus 1 wird das Lenkrad während der Fahrt mit niedriger Geschwindigkeit gedreht. Die Außenradien entsprechen den Mindestwenderadien der jeweiligen Bemessungsfahrzeuge.
Mit diesen Schleppkurven ist es möglich, den Flächenbedarf in maßstäblichen Lageplänen überschlägig zu prüfen. Für andere Fahrzeuge, andere Fahrweisen oder auch andere Fahrmanöver sollte der erforderliche Flächenbedarf nur mittels geeigneter Schleppkurvensoftware ermittelt werden. Entwicklung und Verlag: Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV), www.fgsv-verlag.de.
