Problemstellung

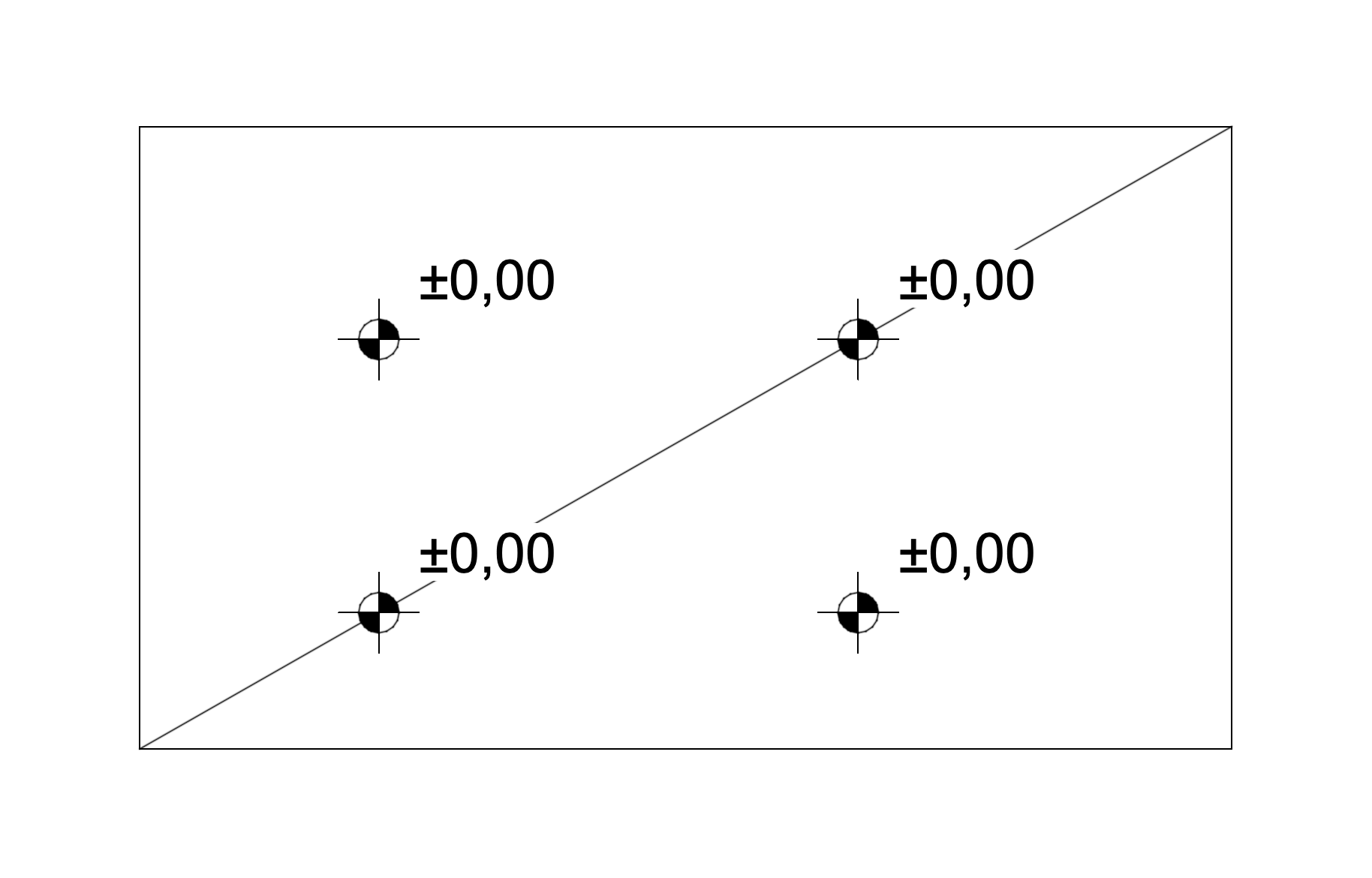

Höhen sollen für Bauteile im Grundriss mit dem Höhenbemaßungs-Werkzeug dargestellt werden. Bei bestimmten Elementtypen wie z.B. Morphs wird jedoch kein korrekter Höhenwert ausgegeben oder keine Bemaßung angezeigt.
Troubleshooting
Objekt Koordinaten-Bemaßung verwenden

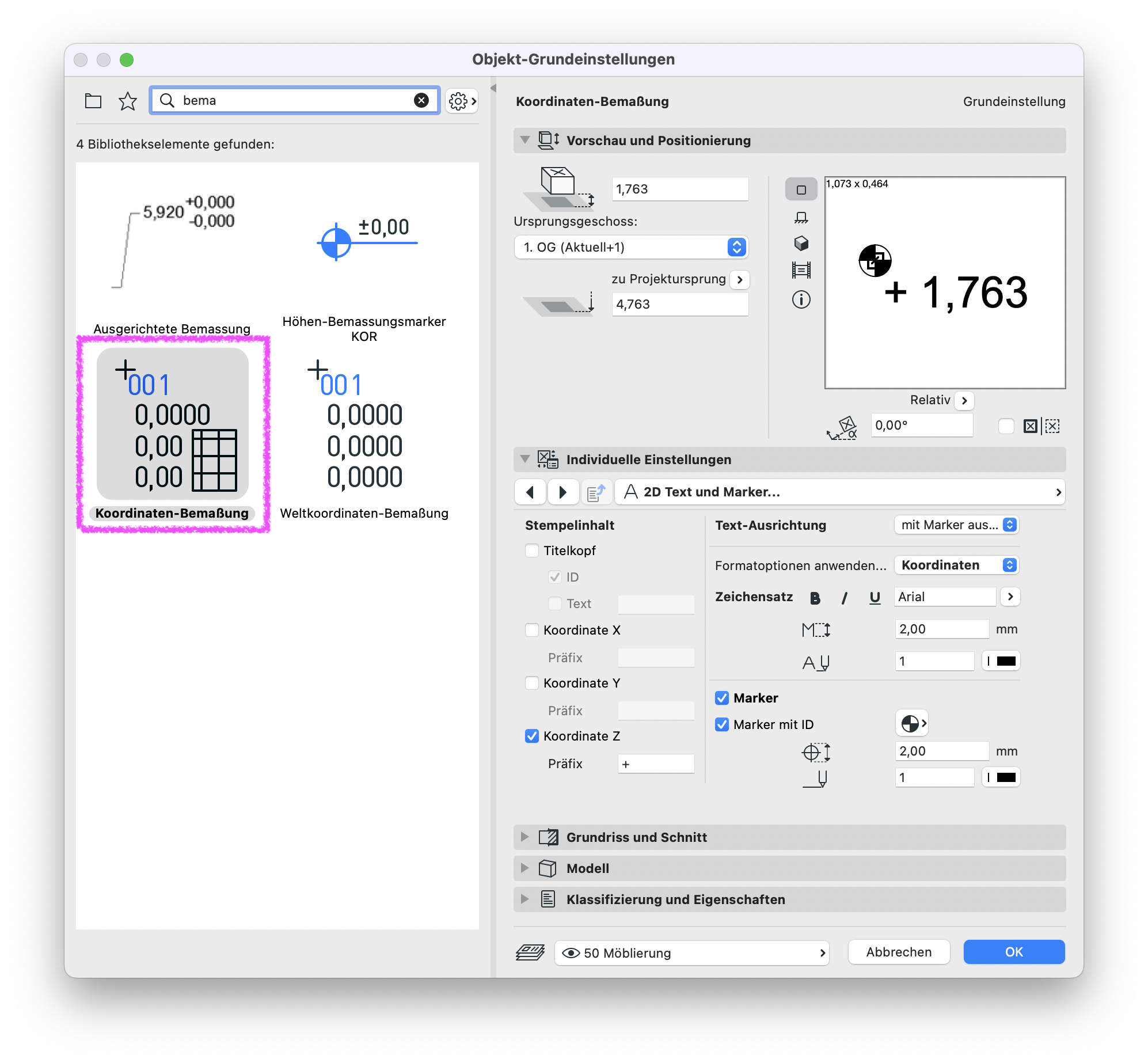

Bei Elementen, für welche das Höhenbemaßungs-Werkzeug nicht greift, kann stattdessen das Objekt Koordinaten-Bemaßung verwendet werden. Dieses wird im 3D-Fenster an der gewünschten Position platziert und anschließend im Grundriss mit der gewünschten Darstellung angezeigt.
Hinweis:
Das Objekt Koordinaten-Bemaßung ermöglicht eine flexible und zuverlässige Darstellung von Höhenwerten unabhängig vom verwendeten Element.
