Migration monolithischer Bibliotheken beim Öffnen älterer Projekte in Archicad 29

Aktualisiert

Migration im Zusammenhang mit Archicad bedeutet, dass ein Projekt aus einer älteren Version in eine neuere Programm Version übertragen und dabei die vorhandenen Strukturen – z. B. die verknüpften Bibliotheken, Klassifizierungen und Eigenschaften, IFC-Übersetzer, usw. – auf die neue Version angepasst werden.

Wird in Archicad 29 ein Projekt aus Archicad 17-28 geöffnet, stammen dessen Bibliothekselemente noch aus einer alten monolithischen Bibliothek, wodurch beim Öffnen in Archicad 29 Bibliothekselemente fehlen können. Archicad 29 verwendet standardmäßig die neuen globalen Bibliothekensysteme, auch Libpacks genannt. Für die Bearbeitung migrierter Projekte unterstützt Archicad 29 weiterhin die alten monolithischen Bibliotheken. Ein Vergleich der beiden Bibliothekensysteme bietet der Artikel Wie lade ich die Standard-Archicad-Bibliothek? Globale Bibliothek im Vergleich zur Monolithischen Bibliothek.

Hinweis:
Projekte, die aus Archicad 16 oder älteren Versionen stammen, können nicht direkt in Archicad 29 geöffnet werden, sondern müssen vorher auf eine kompatible Version konvertiert werden.


Anleitung

1. Vorbereitung für die monolithische Migrationsbibliothek

Archicad 29 enthält standardmäßig keine Migrationsbibliotheken mehr. Es ist deswegen notwendig für die Bearbeitung von Projekten, die nicht aus Archicad 29, sondern aus einer älteren Archicad‑Version stammen, die monolithische Migrationsbibliothek lokal einzurichten.

  • Im Download-Bereich der GRAPHISOFT Webseite kann die entsprechende Sprachversion der monolithischen Migrationsbibliothek heruntergeladen werden.
    Das Betriebssystem ist entsprechend vorzuwählen, bevor der Download gestartet wird.

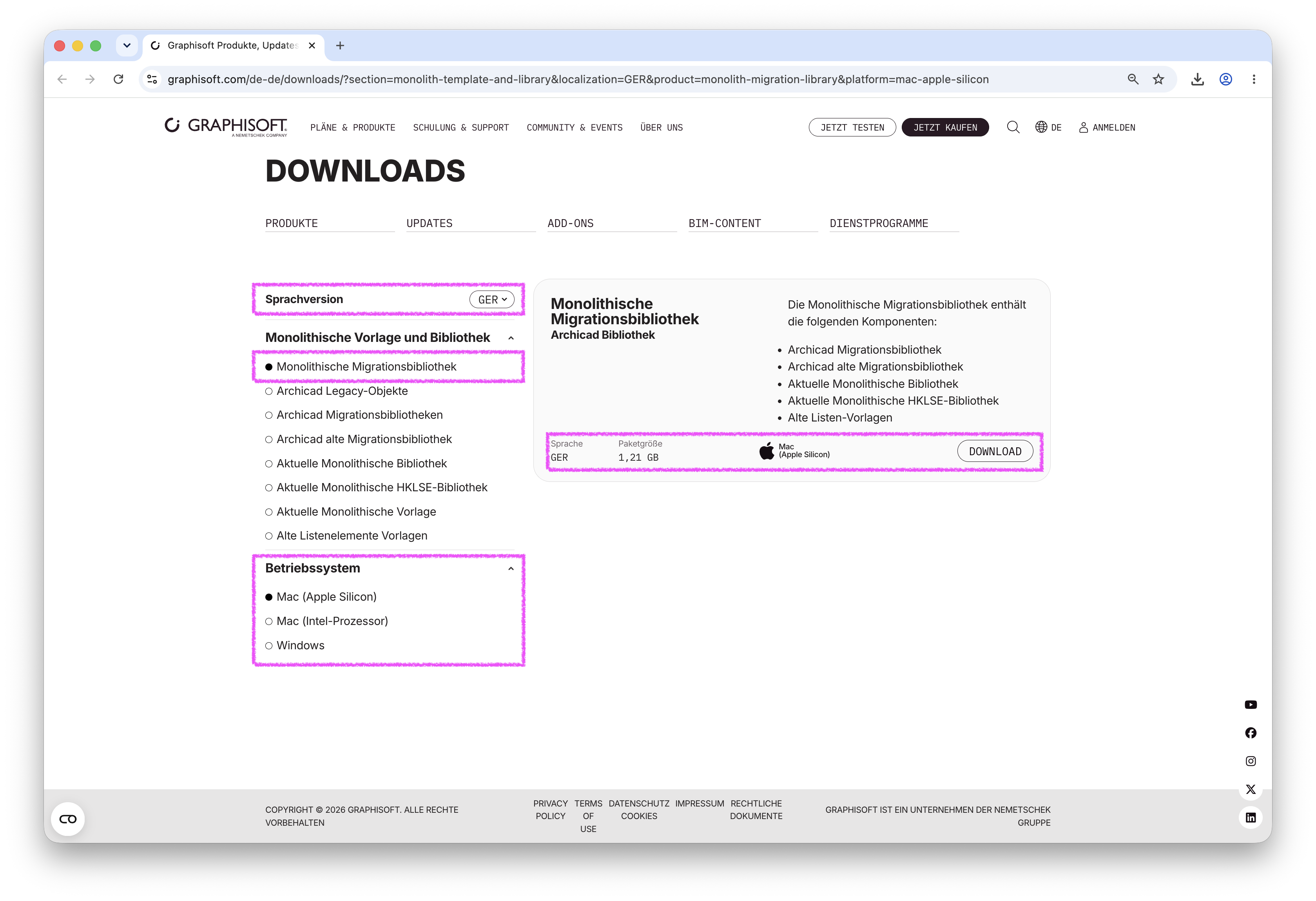

Im Browserfenster der GRAPHISOFT Downloads‑Seite ist oben die Sprachversion auf GER gestellt, im linken Bereich unter Monolithische Vorlage und Bibliothek die Option Monolithische Migrationsbibliothek sowie darunter im Abschnitt Betriebssystem Mac (Apple Silicon) ausgewählt, während rechts im Detailbereich die Monolithische Migrationsbibliothek – Archicad Bibliothek mit Sprache GER, Paketgröße 1,21 GB und dem Betriebssystem‑Symbol Mac (Apple Silicon) angezeigt wird und daneben der hervorgehobene Button Download bereitsteht.
  • Es muss sichergestellt werden, dass die heruntergeladene Migrationsbibliothek der ursprünglichen Archicad Sprachversion entspricht, mit der das Projekt erstellt wurde.
    Bei der Verwendung einer nicht passenden Bibliothek – z. B. Laden einer AUT Bibliothek für ein GER-Projekt – kann dies zu fehlenden oder falschen Bibliothekselementen führen.
    Weitere Informationen bietet der Artikel Vereinzelte Bibliothekselemente wie Stempel und Marker fehlen in Datei.
  • Nachdem die monolithische Migrationsbibliothek heruntergeladen wurde, muss diese per Doppelklick auf den Installer installiert werden.
  • Nach erfolgreicher Installation ist im Programm-Ordner GRAPHISOFT die entsprechende monolithische Migrationsbibliothek vorhanden:

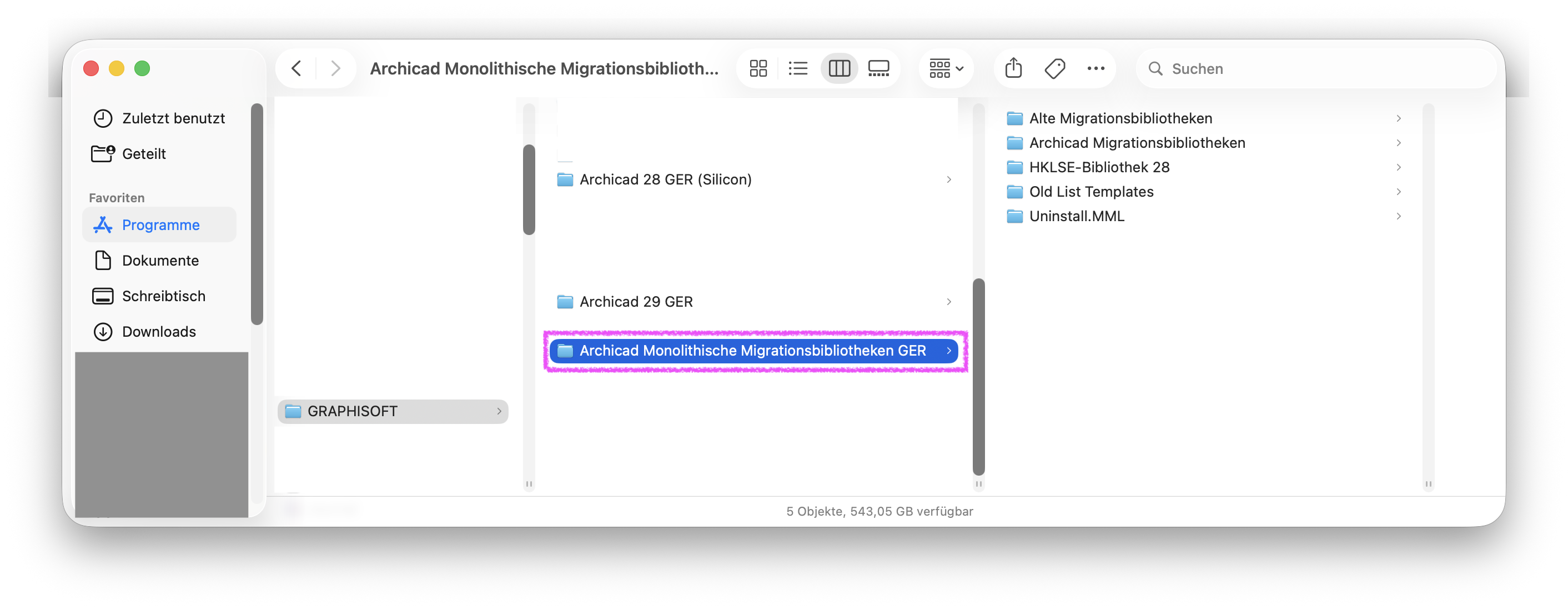

Finder‑Fenster im Ordner GRAPHISOFT unter Programme, in dem neben den Installationsordnern Archicad 28 GER (Silicon) und Archicad 29 GER der neu hinzugefügte Ordner Archicad Monolithische Migrationsbibliotheken GER markiert ist.



2. Bibliotheken migrieren

Die folgenden Schritte hängen davon ab, ob das Projekt bereits in Archicad 29 geöffnet und gespeichert wurde. Es sollte der passende aufklappbare Punkt gewählt werden:


Die Datei wurde noch nicht in Archicad 29 geöffnet und gespeichert
  1. Archicad 29 öffnen.
  2. Über Projekt suchen... im Startfenster bzw. Ablage > Öffnen > Öffnen nach der Projektdatei, die auf Archicad 29 migriert werden soll, suchen.
  3. Im Migrationsassistenten die Option Archicad Bibliothek migrieren wählen.

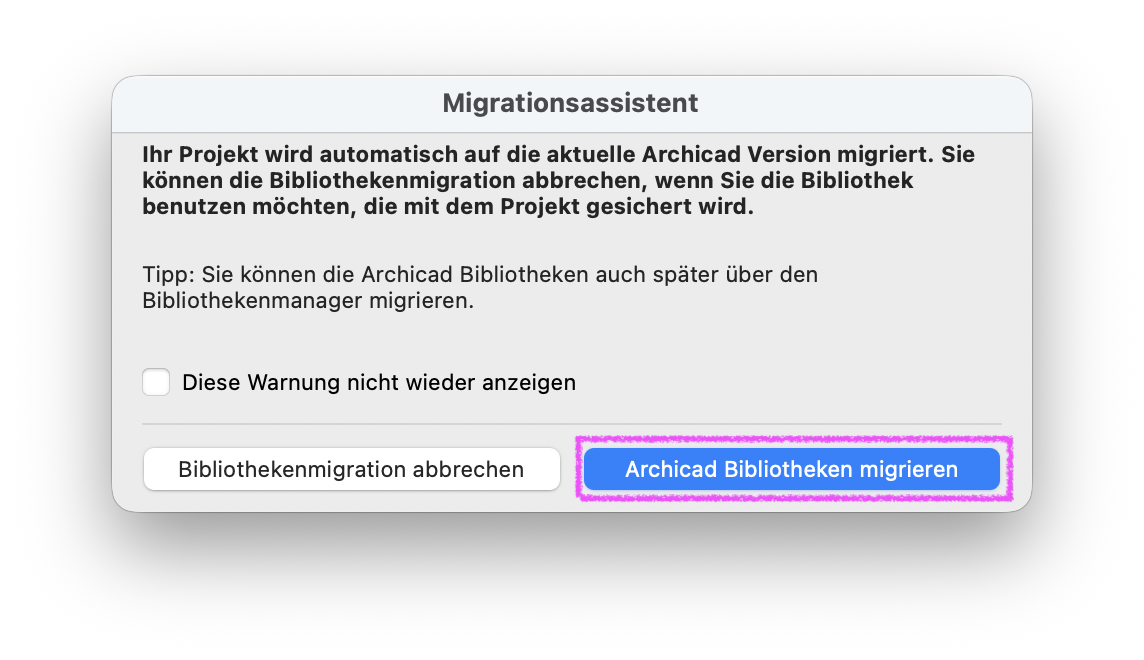

    Im Dialogfenster Migrationsassistent wird darauf hingewiesen dass das Projekt automatisch auf die aktuelle Version migriert wird und die Bibliothekenmigration wahlweise abgebrochen werden kann, darunter steht der Hinweis dass die Bibliotheken später auch über den Bibliothekenmanager migriert werden können und unten sind zwei Schaltflächen sichtbar wobei links Bibliothekenmigration abbrechen und rechts die blau hervorgehobene, magenta umrandete Schaltfläche Archicad Bibliotheken migrieren angeboten wird über die die Migration der zugehörigen Bibliotheken gestartet wird.
  4. Archicad lädt das Projekt und beginnt automatisch mit der Migration der Bibliotheken.
  5. Nach Abschluss des Vorgangs werden die monolithischen Migrationsbibliotheken im Bibliothekenmanager angezeigt.

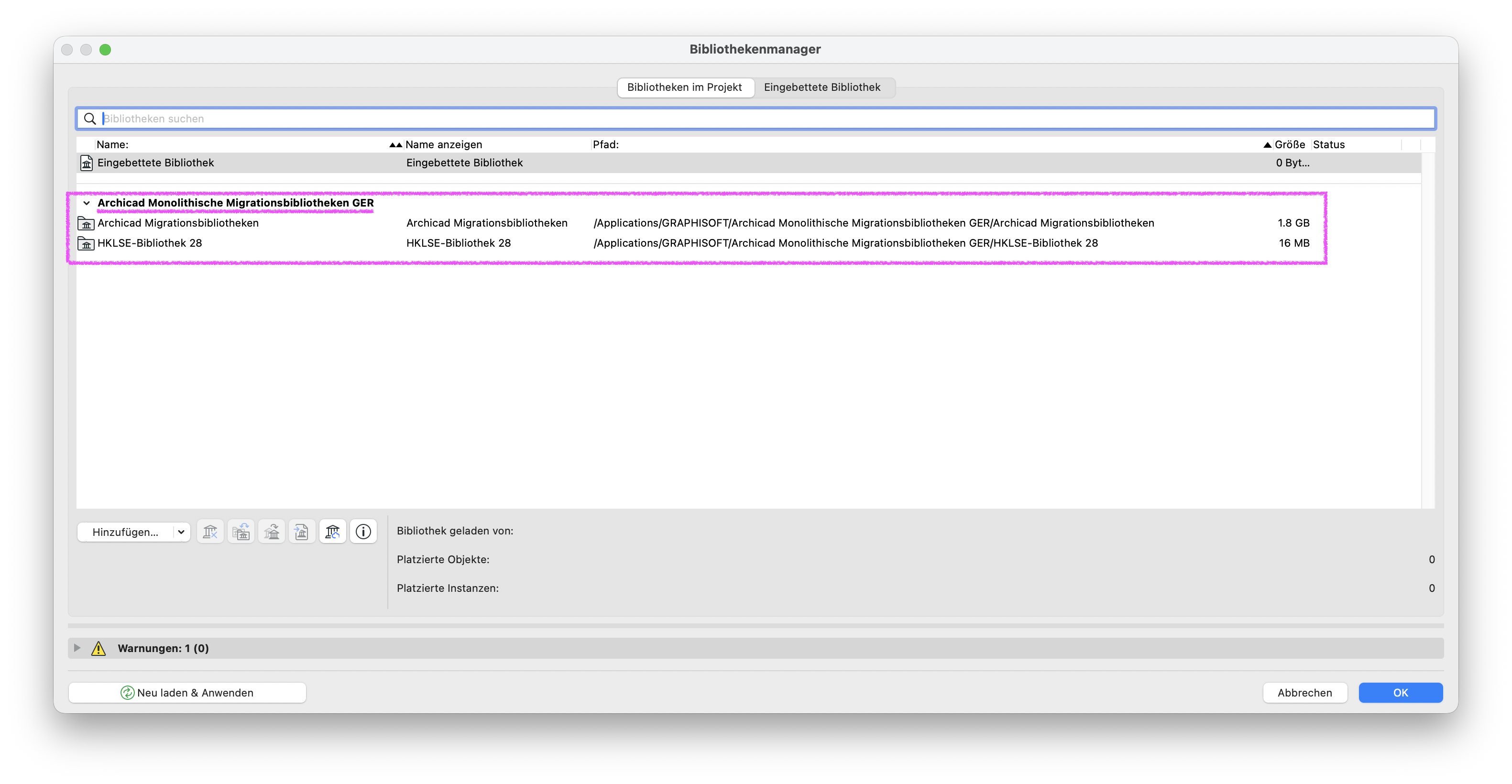

    Im Dialog Bibliothekenmanager ist im Reiter Bibliotheken im Projekt der Eintrag Archicad Monolithische Migrationsbibliotheken GER aufgeklappt und magenta hervorgehoben, darunter sind die beiden Teillibraries Archicad Migrationsbibliotheken und HKLSE‑Bibliothek 28 mit ihren vollständigen Pfaden im GRAPHISOFT‑Programmordner sowie den Größen 1,8 GB und 16 MB aufgeführt, was zeigt dass die monolithische Migrationsbibliothek erfolgreich ins Projekt eingebunden wurde.
  6. Es kann anschließend mit Schritt 3 fortgefahren werden.



Die Datei wurde bereits in Archicad 29 geöffnet und gespeichert
  1. Das Archicad 29 Projekt mit unvollständiger Migration öffnen.
    Hinweis:
    Der Migrationsassistent erscheint nicht mehr, da die Datei bereits in Archicad 29 gesichert wurde.
  2. Über Ablage > Bibliotheken und Objekte den Bibliothekenmanager öffnen.

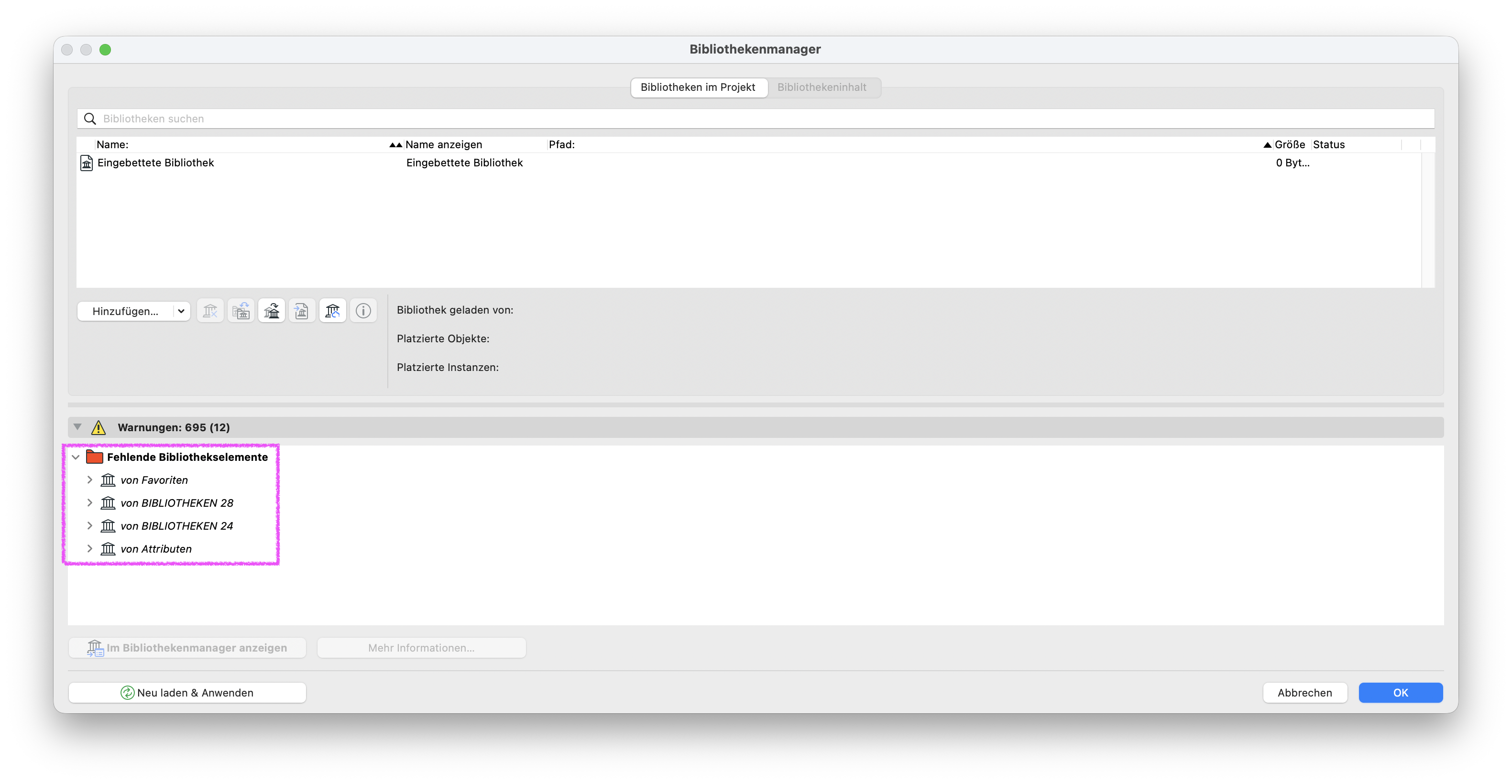

    Im Dialog Bibliothekenmanager ist im unteren Bereich Warnungen: 695 (12) der Eintrag Fehlende Bibliothekselemente aufgeklappt und magenta markiert, darunter erscheinen gruppiert die Unterpunkte von Favoriten, von BIBLIOTHEKEN 28, von BIBLIOTHEKEN 24 und von Attributen, was darauf hinweist dass im aktuellen Projekt noch Referenzen auf nicht verfügbare Bibliothekselemente aus verschiedenen Bibliotheksquellen bestehen.
  3. Auf die Schaltfläche Bibliotheken migrieren klicken, um die monolithische Migrationsbibliothek automatisch zu laden.

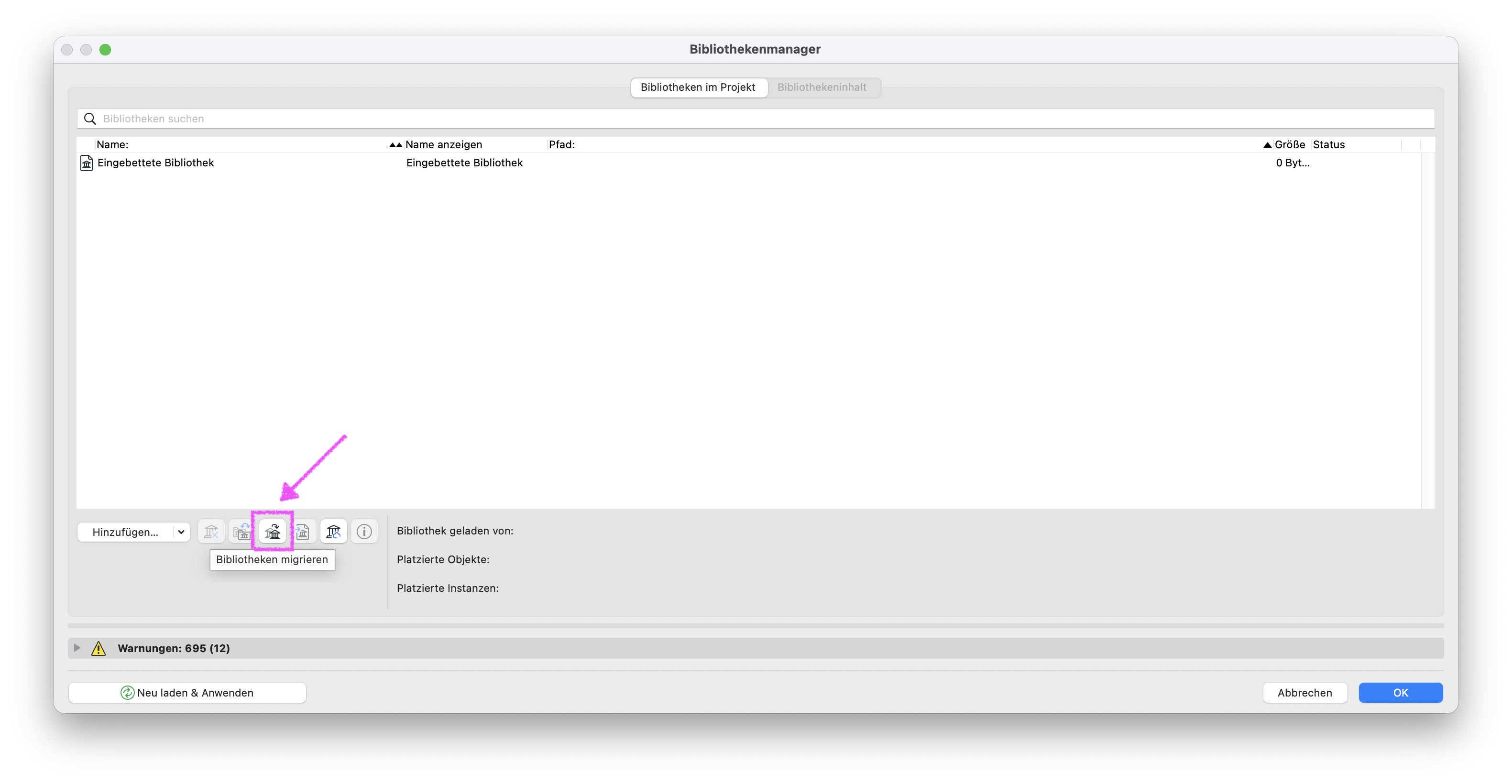

    Im Dialog Bibliothekenmanager ist im Reiter Bibliotheken im Projekt nur die Eingebettete Bibliothek aufgeführt, im unteren linken Bereich ist das Symbol Bibliotheken migrieren mit einem magenta Pfeil hervorgehoben, was darauf hinweist dass über diese Schaltfläche die Migration der im Projekt verwendeten Bibliotheken aus älteren Versionen gestartet werden kann, während unten weiterhin der Hinweis Warnungen: 695 (12) auf bestehende Bibliotheksprobleme aufmerksam macht.
  4. Den Befehl mit Migrieren bestätigen.

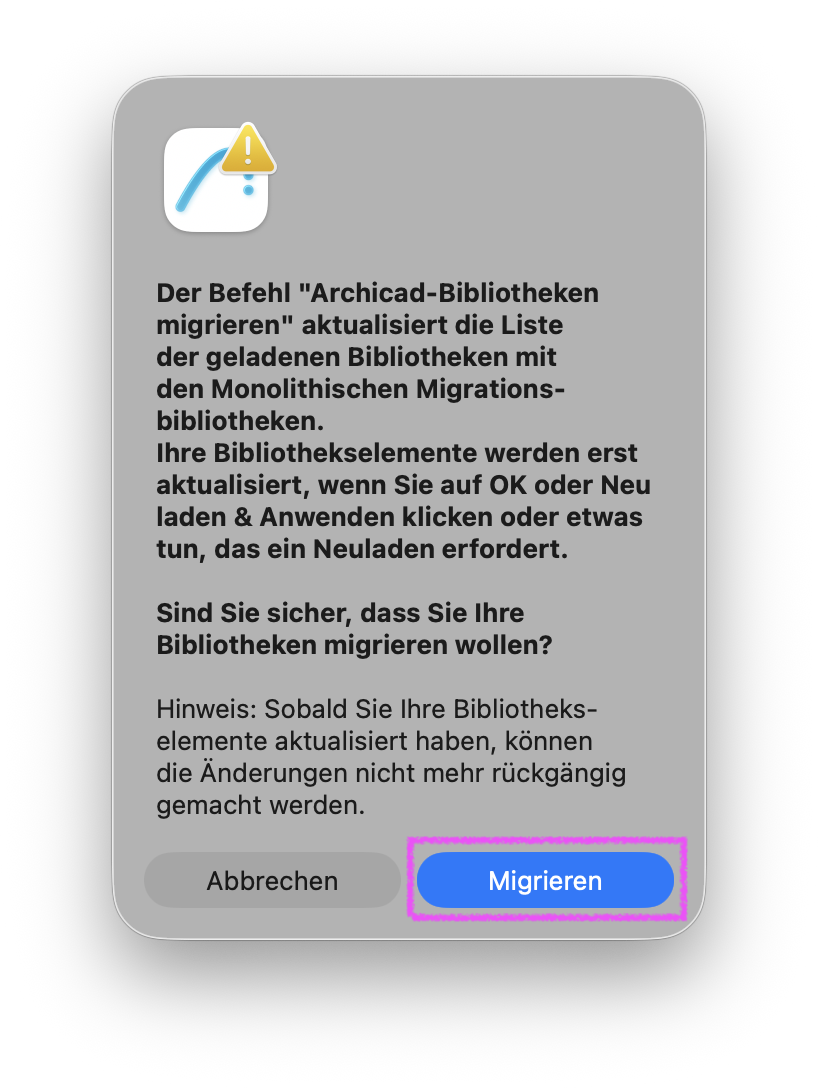

    Im Dialogfenster wird erklärt dass der Befehl Archicad‑Bibliotheken migrieren die Liste der geladenen Bibliotheken durch die monolithischen Migrationsbibliotheken ersetzt und die Bibliothekselemente erst nach OK beziehungsweise Neu laden & Anwenden aktualisiert werden, darunter folgt die Sicherheitsabfrage ob die Bibliotheken tatsächlich migriert werden sollen sowie der Hinweis dass diese Aktualisierung nicht rückgängig gemacht werden kann, und unten sind die Schaltflächen Abbrechen und die blau hervorgehobene, magenta umrandete Schaltfläche Migrieren zu sehen über die der Migrationsvorgang gestartet wird.
  5. Mit Neu laden & Anwenden werden die Bibliotheken im Projekt aktualisiert.

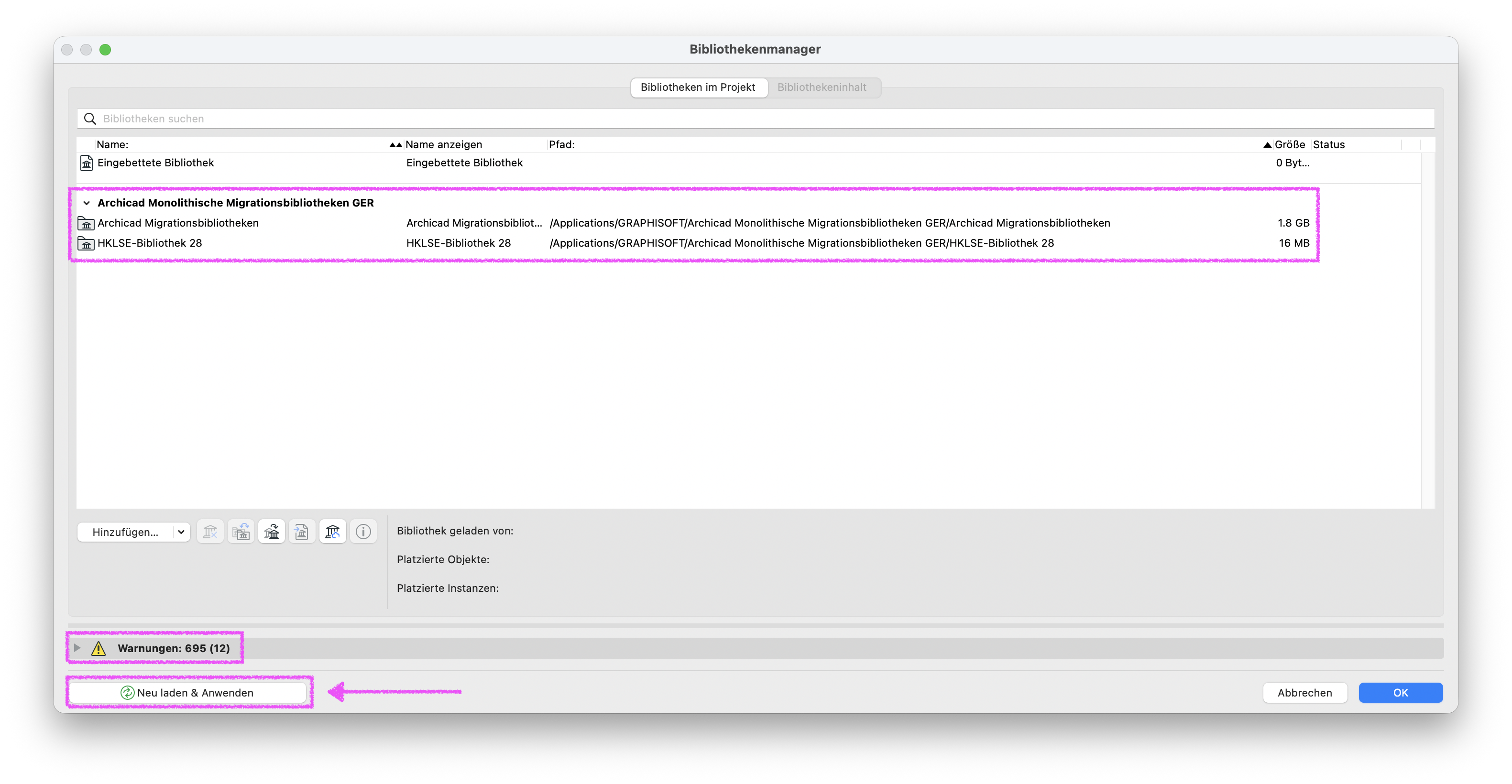

    Im Dialog Bibliothekenmanager sind im Reiter Bibliotheken im Projekt neben der Eingebetteten Bibliothek jetzt die Archicad Monolithische Migrationsbibliotheken GER mit ihren beiden Untereinträgen Archicad Migrationsbibliotheken und HKLSE‑Bibliothek 28 magenta hervorgehoben, unten links zeigt der Bereich Warnungen: 695 (12) weiterhin bestehende Meldungen an und die Schaltfläche Neu laden & Anwenden ist hervorgehoben, wodurch deutlich wird dass nach dem Einbinden der monolithischen Migrationsbibliothek ein Neubeladen erforderlich ist damit alle Bibliothekselemente im Projekt aktualisiert werden.
  6. Den Vorgang mit OK abschließen.

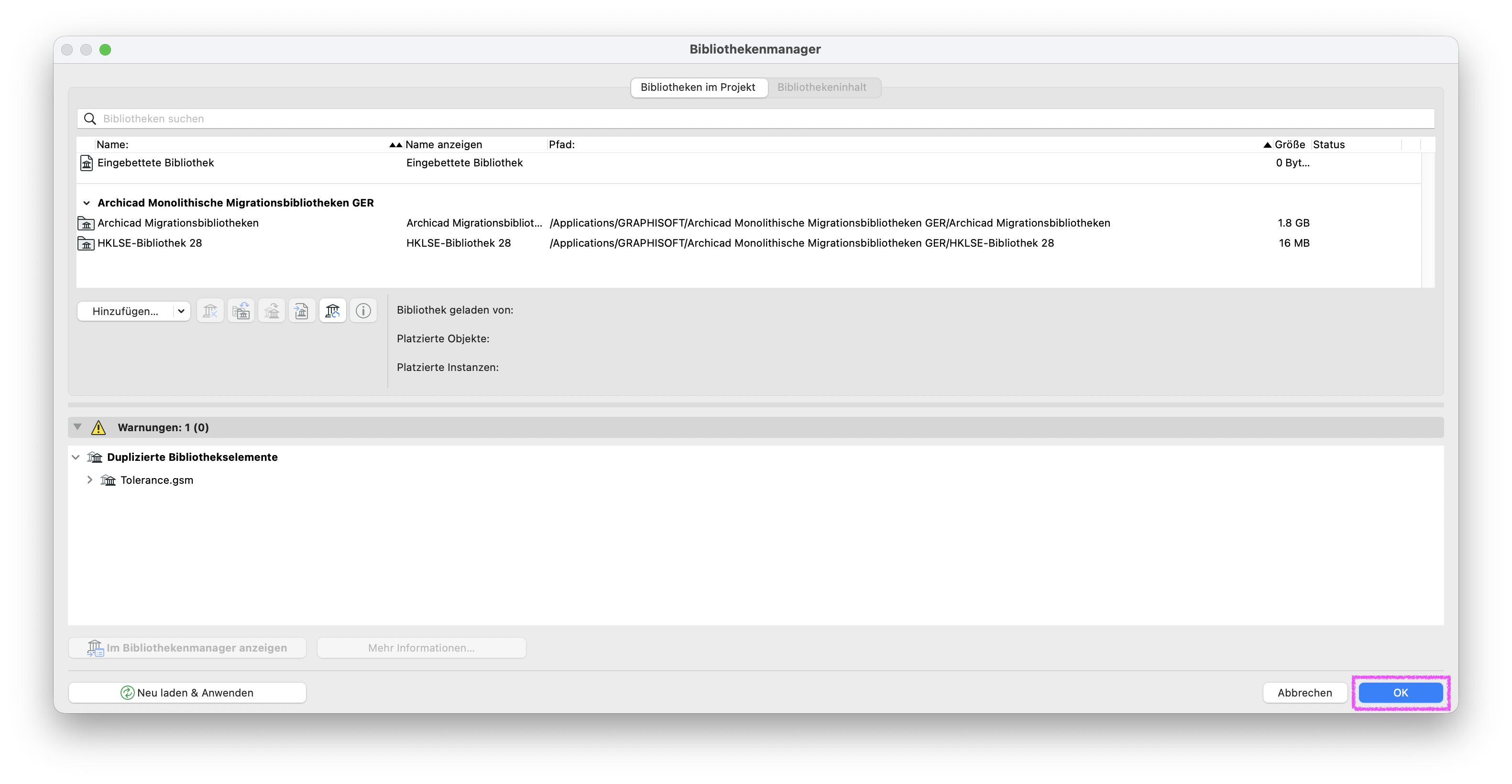

    Im Dialog Bibliothekenmanager sind im Reiter Bibliotheken im Projekt die Archicad Monolithische Migrationsbibliotheken GER mit den Untereinträgen Archicad Migrationsbibliotheken und HKLSE‑Bibliothek 28 eingebunden, im unteren Bereich Warnungen: 1 (0) ist nur noch der Hinweis Duplizierte Bibliothekselemente – Tolerance.gsm aufgeführt und rechts unten ist die Schaltfläche OK magenta hervorgehoben, was zeigt dass nach erfolgreicher Migration der Bibliotheken nur noch eine einzelne, unkritische Doppelbelegung verbleibt und der Dialog jetzt mit OK geschlossen werden kann.



Hinweis:

Das Laden von Bibliotheken aus älteren Archicad-Installationen, z. B. aus dem Archicad 28 Programm-Ordner, wird nicht empfohlen. Archicad 29 kann unter Umständen die Bibliothek aus der älteren Programmversion nicht korrekt finden und dadurch Fehler bezüglich der Darstellung der Bibliothekselemente bzw. Fehler beim Laden der Bibliothek im Allgemeinen verursachen.

Eine monolithische Bibliothek aus einer älteren Archicad Version, z. B. BILIOTHEKEN 28 aus Archicad 28, darf nicht in den Ordner der Libpacks von Archicad 29 eingefügt werden. Dies kann die Bibliotheken der Installation beschädigen. Die Programm-Installation muss dann repariert werden.


3. Bibliotheksprüfung

Wenn im offenen Bibliotheksmanager der Reiter Warnungen angezeigt wird, sollte die Bibliothek auf ggf. weitere Bibliotheksprobleme geprüft und diese nach Bedarf behoben werden.

  • Archicad 29 Hilfe: Fehlerbehebung bei Problemen mit Bibliotheken
  • Hinweis:
    Es kann vorkommen, dass ein doppeltes Bibliothekselement Tolerance.gsm angezeigt wird.

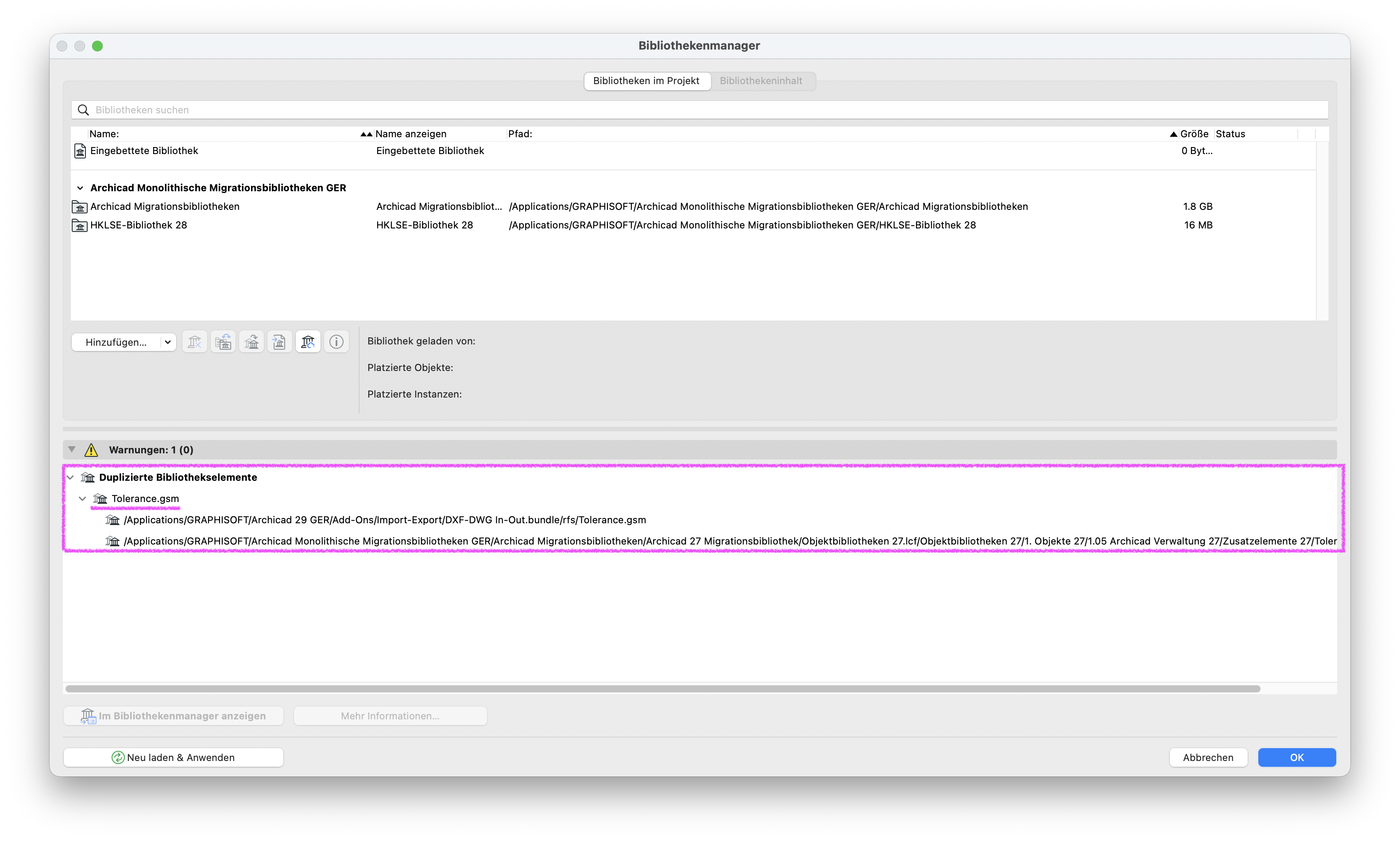

    Im Dialog Bibliothekenmanager sind im Reiter Bibliotheken im Projekt die Archicad Monolithische Migrationsbibliotheken GER mit den Untereinträgen Archicad Migrationsbibliotheken und HKLSE‑Bibliothek 28 geladen, im unteren Bereich Warnungen: 1 (0) ist unter Duplizierte Bibliothekselemente der Eintrag Tolerance.gsm magenta hervorgehoben und es werden darunter die beiden vollständigen Pfade angezeigt, einmal aus dem Programmverzeichnis von Archicad 29 GER (Add‑On DXF‑DWG In‑Out.bundle) und einmal aus der monolithischen Migrationsbibliothek (Archicad 27 Migrationsbibliothek), womit ersichtlich wird dass genau dieses eine Bibliothekselement doppelt vorhanden ist.
    Dies ist erwartetes Verhalten und kein Fehler. Das Bibliothekselement ist in Archicad 29 integriert und war zuvor in den alten monolithischen Bibliotheken enthalten. Die Warnung kann ignoriert werden.


4. Migration fortfahren

Weitere Informationen für das Migrieren von Projekten auf Archicad 29 können im GRAPHISOFT Community Artikel Migration auf Archicad 29 gefunden werden.
