IFC-Export: Outputdatei kann nicht geschrieben werden

Problembeschreibung

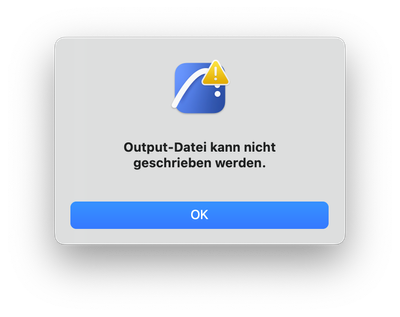

Wenn eine IFC-Datei gesichert wird, erscheint die Warnung:

Outputdatei kann nicht geschrieben werden.

Troubleshooting

1. EDM-Pfad prüfen (bis Archicad 25)

Der Express Data Manager (EDM)-Pfad ist zu prüfen und ggf. auf den Desktop zu setzen.

• EDM-Pfad in Archicad einstellen:

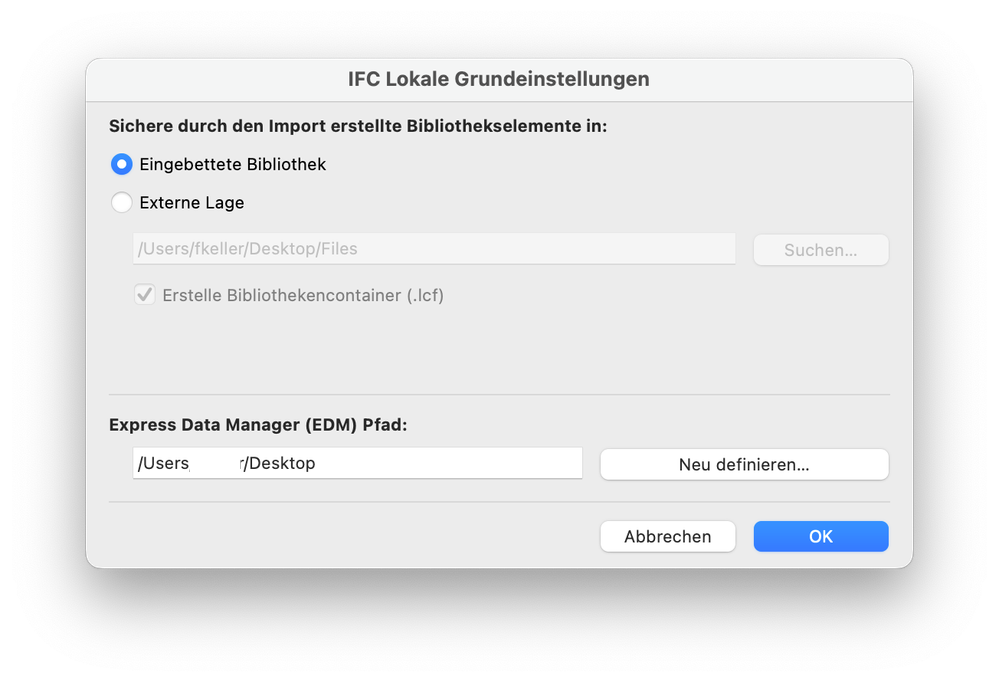

  Interoperabilität > IFC > IFC Lokale Grundeinstellungen... > Express Data Manager (EDM) Pfad

2. IFC-Schnittstelle testen

Der IFC-Export ist zu prüfen, indem einzelne Elemente oder Gruppen exportiert werden.

• Ein beliebiges Element auswählen und als IFC speichern.
• Eine Elementgruppe, z. B. alle Decken im 3D-Fenster, auswählen und als IFC speichern.

Wenn der Export fehlschlägt, die folgende Maßnahmen durchführen:

• Projektdatei reparieren
• Datei unter neuem Namen auf dem Desktop speichern und erneut reparieren.

3. Solidität der Elemente überprüfen

Die interaktive Auswertung der Netto Volumen kann helfen, problematische Elemente zu identifizieren.

• Eine Elementauswertung aller 3D-Typen mit den Feldern Netto Volumen und Eindeutige ID erstellen.
• Elemente mit einem Volumen von 0,000 identifizieren und im 3D-Fenster prüfen.
• Bei Wänden und Trägern dürfen Innen- und Außenseiten keine Länge von 0,000 aufweisen.

• Verschneidungen identifizierter Elemente prüfen und korrigieren.
• Fehlerhafte Elemente löschen und neu modellieren.

4. Fehlerhafte Elemente lokalisieren

Fehlerhafte Elemente sind durch systematische Suche und Ausschlussverfahren zu identifizieren.

Vorgehen:

1. IFC-Export aller Geländer durchführen.
2. Einzelne Geländer exportieren, bis ein fehlerhaftes gefunden wird.
3. Den Vorgang für Fassaden und Profile wiederholen.
4. Verschneidungen der fehlerhaften Elemente prüfen und korrigieren.
5. Elemente löschen und neu modellieren.

Diese Methode ist besonders bei Geländern und Fassaden effektiv.

Hinweis:

Das Problem ist projektspezifisch und muss individuell betrachtet werden.
