Problemstellung
Elemente aus Hotlinks werden in der Hostdatei nicht dargestellt.
Troubleshooting
1. Hotlink aktualisieren

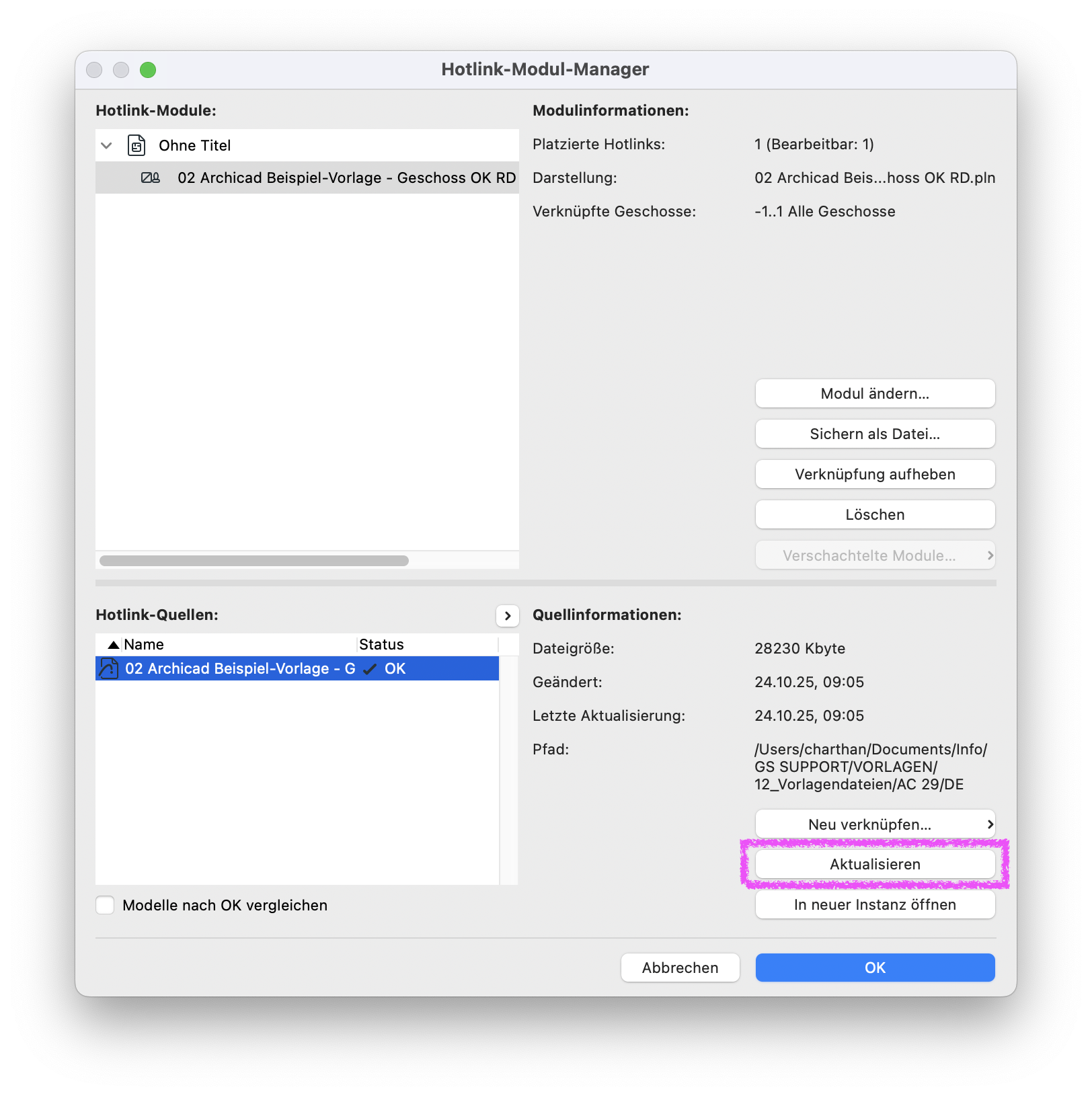

Ablage > Externe Daten > Hotlink-Modul-Manager...
Hotlink im Hotlink-Modul-Manager oder über das Kontextmenü (Rechtsklick auf Hotlink > Hotlink-Modul > Modul und alle zugehörigen Hotlinks aktualisieren) aktualisieren.
Hinweis:
Vor der Aktualisierung sollte sichergestellt werden, dass die Hotlink-Quelldatei zuvor gespeichert wurde und somit der gewünschte aktuelle Stand vorliegt.
2. Hotlink-Hauptebene sichtbar?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)...
Ist die Hauptebene, auf welche sich die Hotlink-Elemente befinden, sichtbar?
Hinweis:

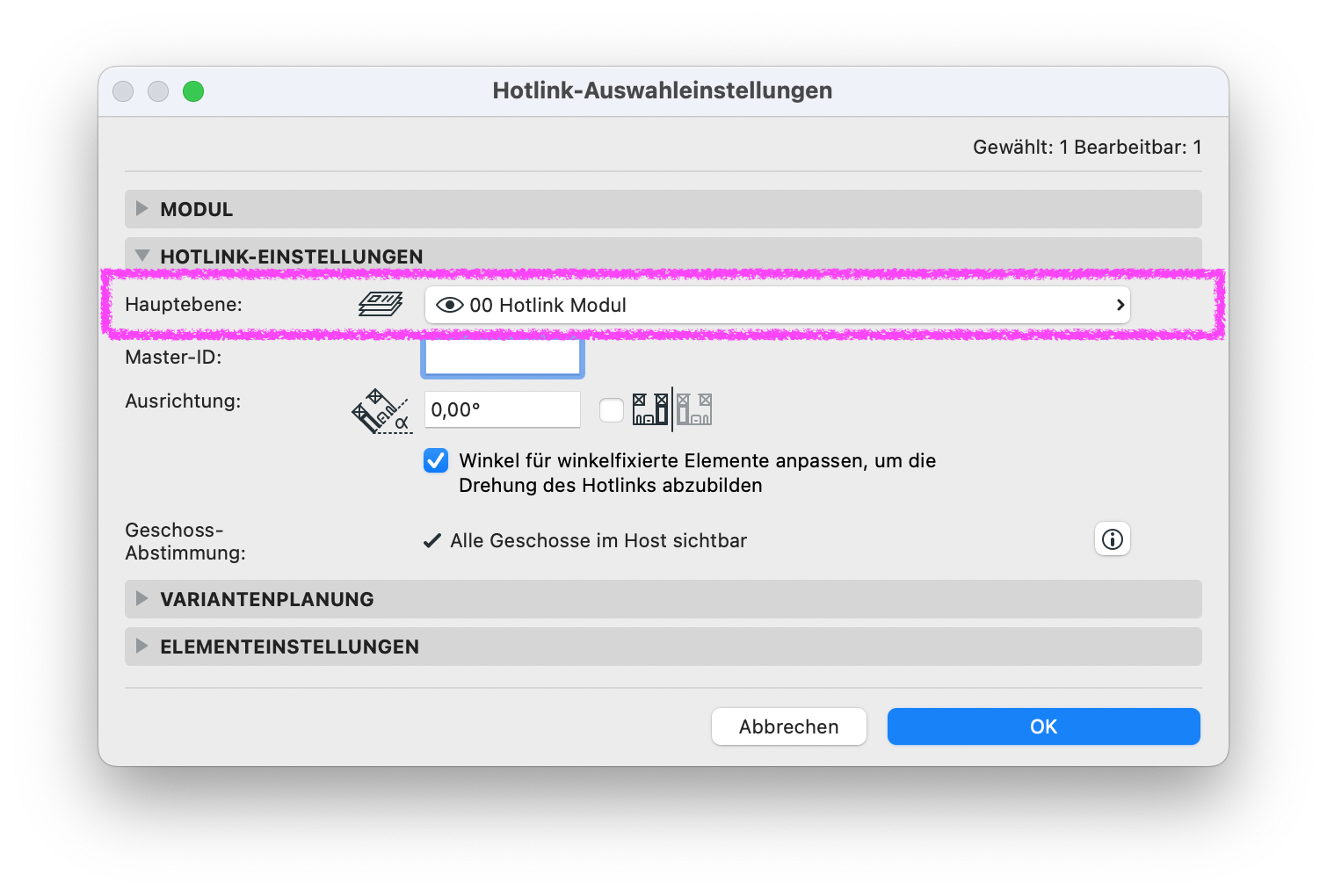

Die Hauptebene kann im Zuge des Hotlink platzierens (Ablage > Externe Daten > Hotlink platzieren...) oder nachträglich in den Hotlink-Auswahleinstellungen unter der Rubrik Hotlink-Einstellungen definiert werden.
3. Anzahl der Geschosse in Hostdatei prüfen
Die Hostdatei muss mindestens die gleiche Anzahl an Geschossen enthalten wie die Hotlink-Quelldatei. Enthält die Hotlink-Datei mehr Geschosse als die Host-Datei, können Elemente aus dem Hotlink nicht korrekt dargestellt werden oder fehlen in der Host-Datei.
4. Sichtbarkeitseinstellung des Elements im Hotlink prüfen

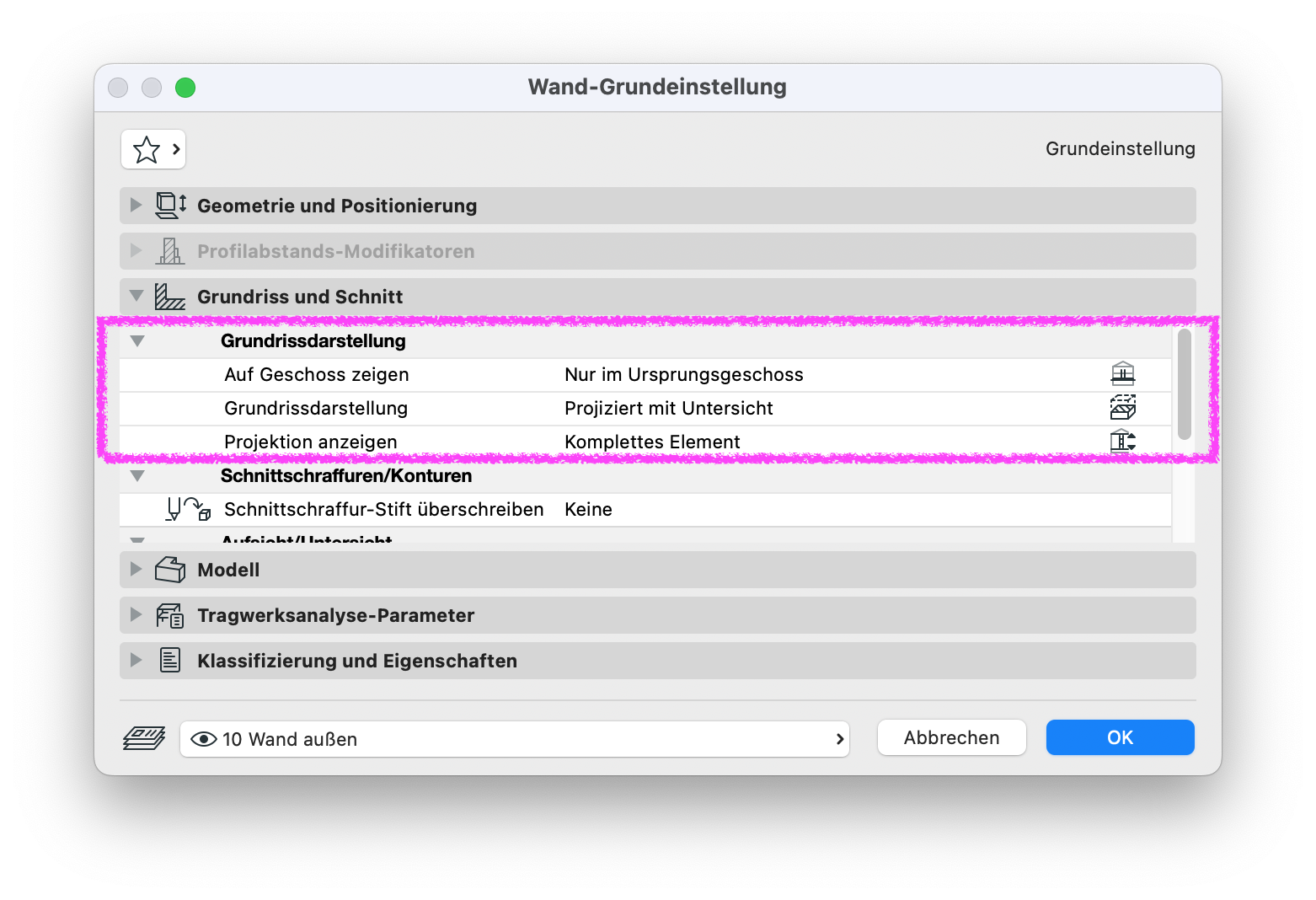

Elementeinstellungen > Grundriss und Schnitt > Grundrissdarstellung
5. Achsraster-Elemente: Ursprungsgeschoss prüfen
Das Ursprungsgeschoss der Achsraster-Elemente muss einem in der Host-Datei vorhandenen Geschoss zugeordnet sein:
- Hotlink-Quelldatei öffnen.
- Achsraster-Elemente auf ein Geschoss verschieben, das in der Host-Datei vorhanden ist.

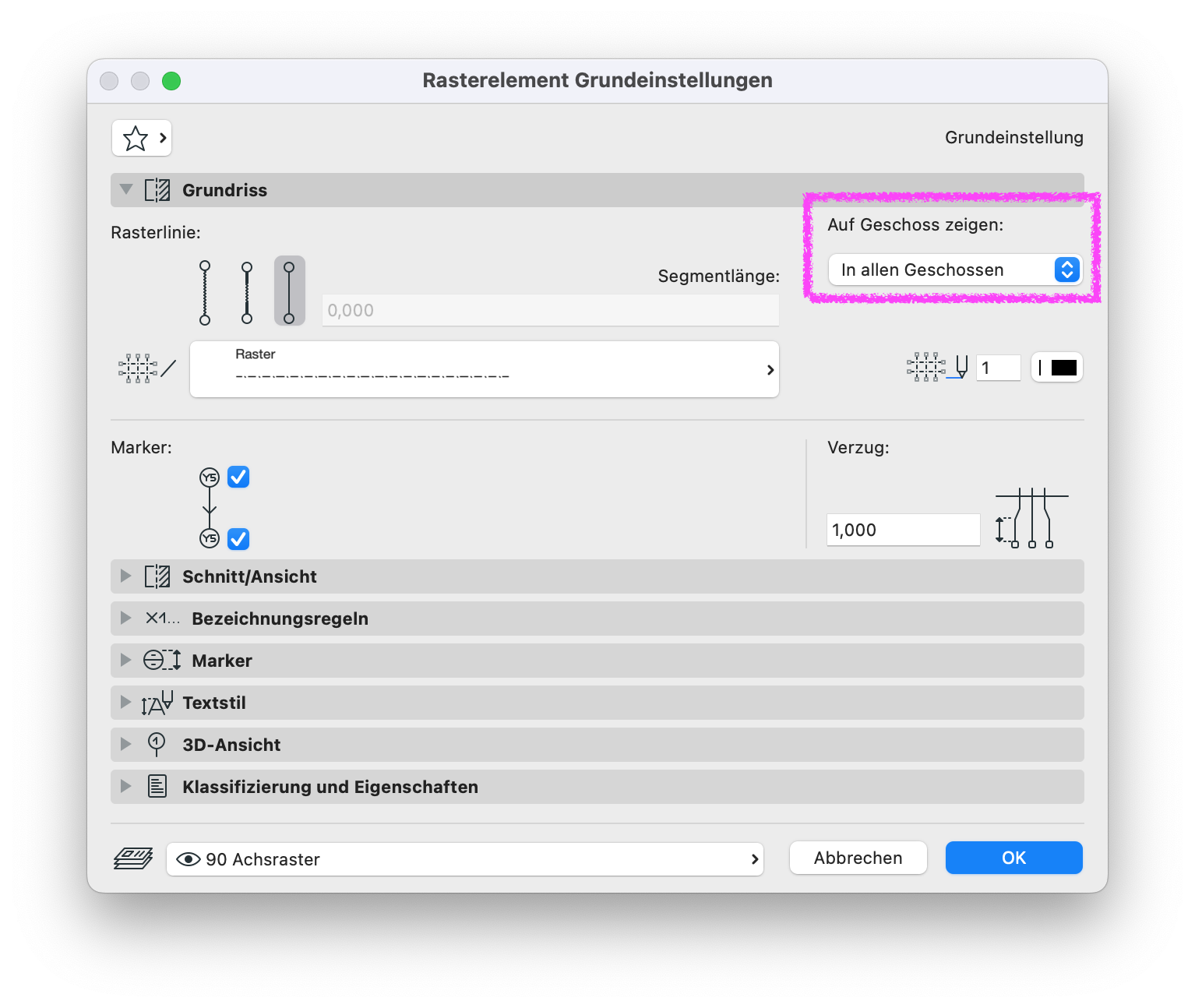

- Gegebenenfalls die Geschoss-Sichtbarkeit der Achsraster-Elemente anpassen.
6. Attribute-Namen und -Indizes prüfen

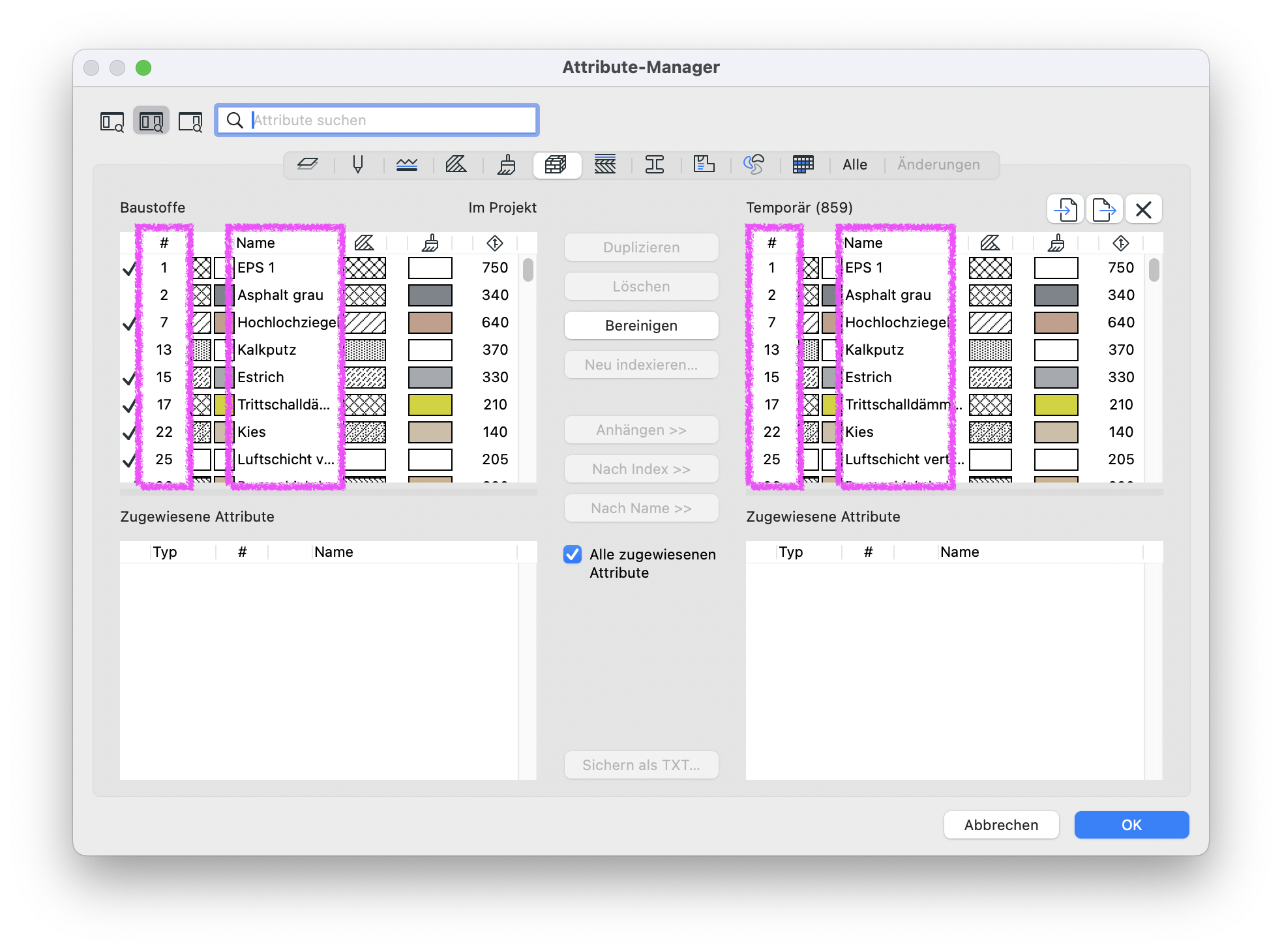

Optionen > Element-Attribute > Attribute-Manager...
Voraussetzung für die korrekte Arbeit mit Hotlinks ist, dass die verwendeten Attribute zwischen allen Hotlink-Quelldateien und der Hostdatei identisch sind. Unterschiede bei Attributen können dazu führen, dass Elemente aus Hotlinks in der Hostdatei falsch dargestellt werden oder an unerwarteter Position erscheinen.
Attribute sind:
- Ebenen
- Stifte-Sets
- Linien
- Schraffuren
- Oberflächen
- Baustoffe
- mehrschichtige Bauteile
- Profile
- und weitere.
Insbesondere müssen übereinstimmen:
- Attribute-Namen
- Attribute-Indizes
- GUID
Hinweis:
Weitere Informationen zu diesem Thema: Attribute Management in Hotlinks
7. Weitere Schritte
Wenn Hotlink-Elemente inkorrekt in der Hostdatei platziert oder falsch dargestellt sind, dann kann dieser Artikel weiterhelfen.
