Probléma leírása
Néhány vagy az összes hálóelem hiányzik a homlokzati vagy metszeti nézetekből. Miért történik ez?
Megoldás
Érdemes ellenőriznie az alábbi beállításokat:
1. Fóliacsoport – láthatóság

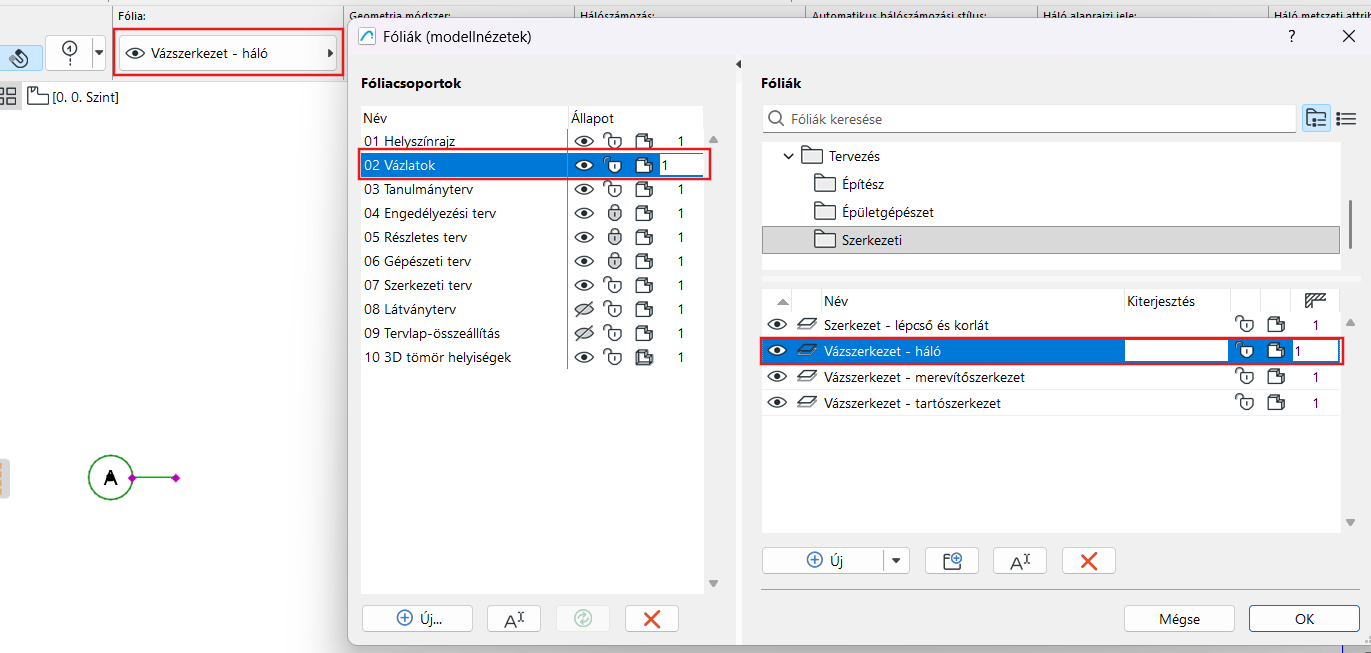

A metszetekhez és homlokzatokhoz állítson be olyan Fóliacsoportot, amelyben a háló fóliájának állapota Látható. Ezt a fóliacsoportot következetesen alkalmazza a nézetekben.
TIPP: Az Archicad tervsablonjának használatakor a hálóelemek alapértelmezés szerint a Vázszerkezet – Háló fóliára kerülnek.
2. Metszet-/homlokzatbeállítások
A Hálóelemek metszeteken és homlokzatokon való megjelenítéséhez kövesse az alábbi lépéseket.
1. Lépjen a Nézettérkép fülre, és Kattintson jobb gombbal a metszetre vagy homlokzatra - Metszet-/homlokzatbeállítások menüpontra.

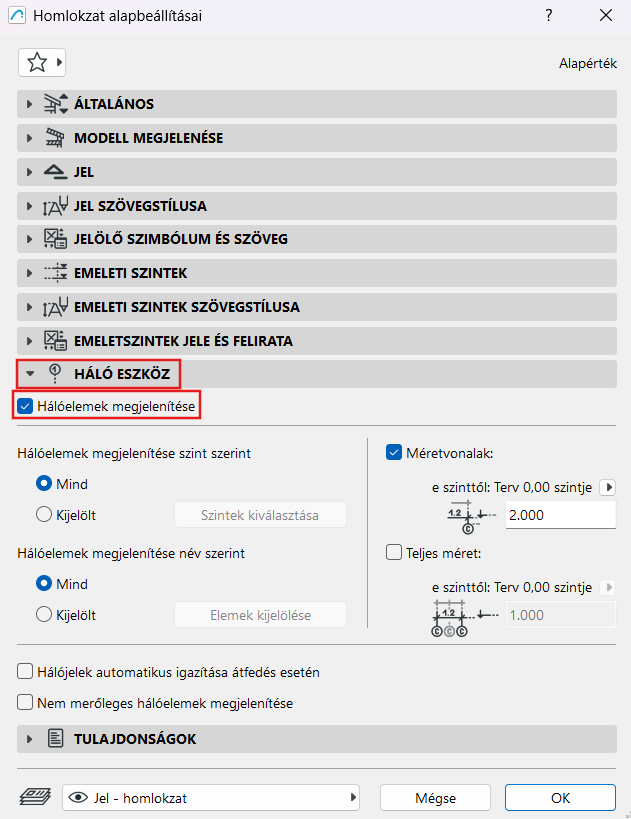

2. A Háló eszköz alatt jelölje be a Hálóelemek megjelenítése lehetőséget.
3. Hálóbeállítások – a jelölők magassága
Ha a háló továbbra sem látható, előfordulhat, hogy a metszeti és homlokzati nézetekhez tartozó hálóelem-jelölők inaktívak, vagy a magasságuk jelentősen eltér a kívánt értéktől.
1. Jelölje ki a Hálót, majd nyissa meg a Kijelölt hálójelölő beállításai párbeszédablakot.
2. Bontsa ki a Metszet/Homlokzat lapot.

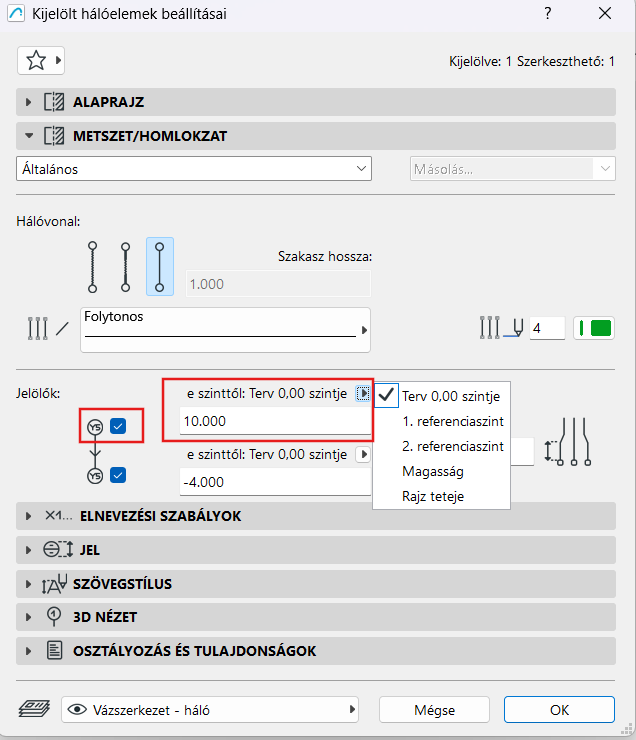

3. Az aktiváláshoz jelölje be azokat a hálójelölőket, amelyeket meg szeretne jeleníteni a rajzokon: a felsőt, az alsót vagy mindkettőt.
Ha a hálójelölők továbbra sem láthatók, és a Terv helyének beállításai között megadott egy tengerszint feletti magasságot, előfordulhat, hogy a hálóelemek jelen vannak a metszeten vagy homlokzaton, de felfelé vagy lefelé eltolódva helyezkednek el. Ezeket a magasságokat a Terv 0, a terv tengerszint feletti magassága, a referenciaszintek és más viszonyítási szintek alapján módosíthatja.
4. A hálóelemek merőlegessége
A Homlokzat-/metszetbeállítások Háló szakaszban található egy beállítás, amelynek kikapcsolásakor az Archicad csak a metszet-/homlokzatjelölőre merőleges hálójelölőket jeleníti meg.
Emiatt szabálytalan hálók esetén több hálóelem is hiányozhat.
- Az egyik lehetőség, hogy úgy módosítja a metszetvonalakat, hogy azok merőlegesek legyenek a megjeleníteni kívánt hálóvonalak többségére.
VAGY

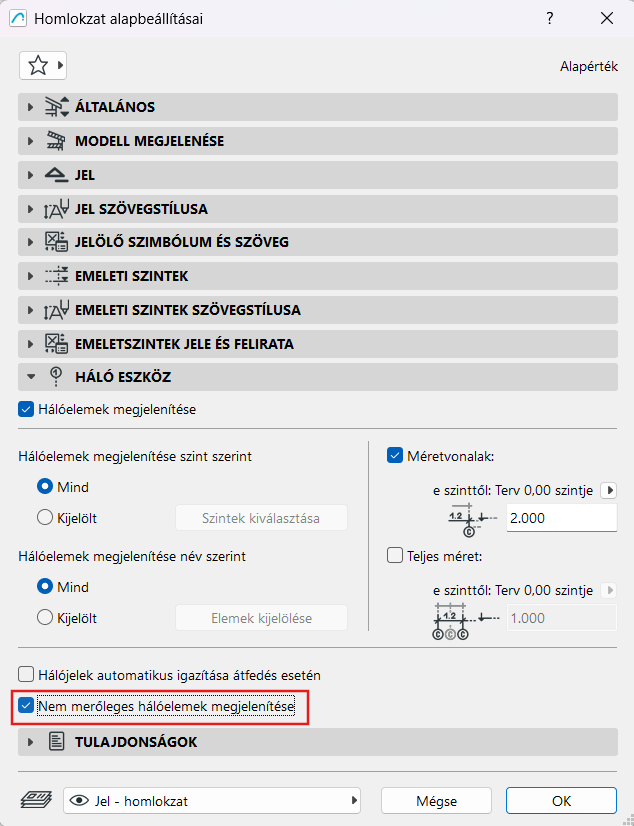

- Jelölje be a Nem merőleges hálóelemek megjelenítése lehetőséget.
5. Tervopciók
A hálóelemek olyan másik tervopcióhoz tartozhatnak, amely jelenleg nem látható. Ellenőrizze a tervopciókat, és győződjön meg arról, hogy a megfelelő opció aktív.
6. Átépítési szűrő

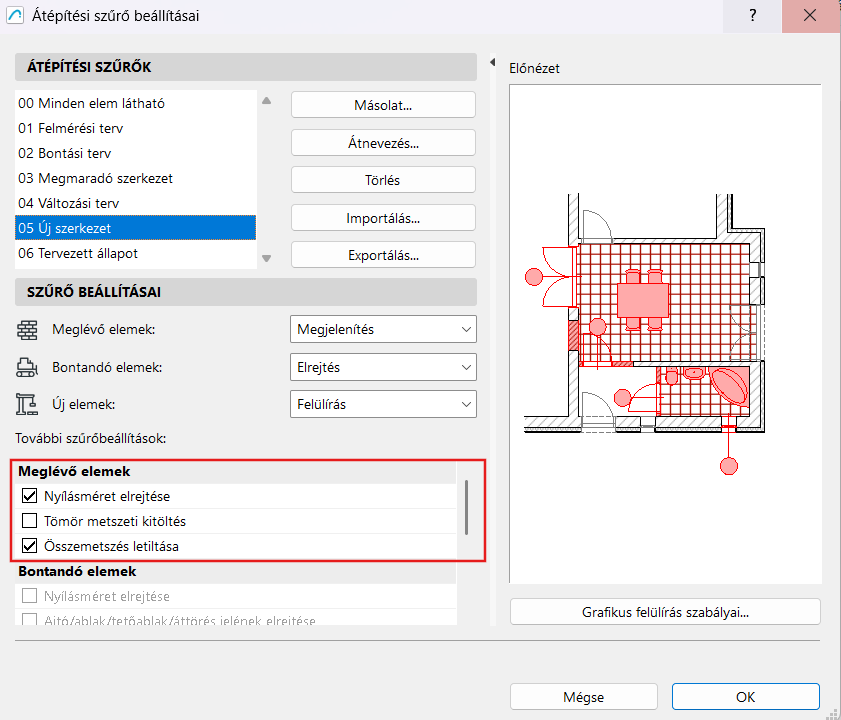

A hálóelem olyan átépítési állapottal rendelkezhet, amelyet az aktuális átépítési szűrő elrejt. Ellenőrizze, hogy az átépítési szűrő beállításai minden szükséges elemet megjelenítenek-e.
