Leírás
Bizonyos esetekben, különösen a vázlattervezési fázisban, a Helyiségeket a Metszeteken is kívánhatja megjeleníteni. Ez nagyban segít a prezentációban, mivel az egyes területekhez különböző színek tartoznak. A későbbiekben a Helyiségekre még mindig szükség lehet a Metszeteken, de azok blokkolják a bennük lévő egyéb elemeket. Hogyan tehetjük őket egyszerre átlátszóvá a hozzájuk tartozó színnel?
Megoldás

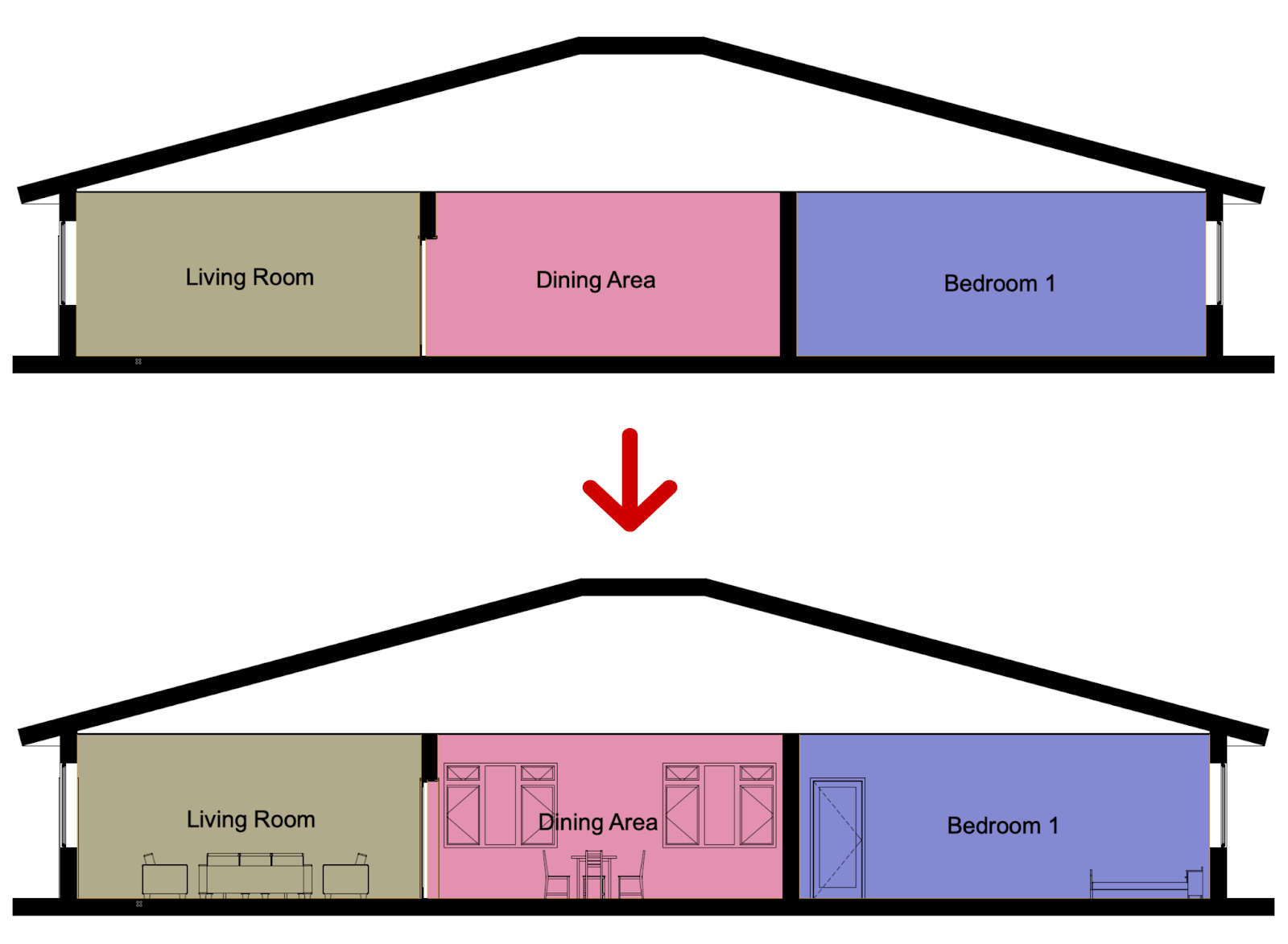

Ahhoz, hogy a Helyiségek átlátszónak tűnjenek a Metszeten:

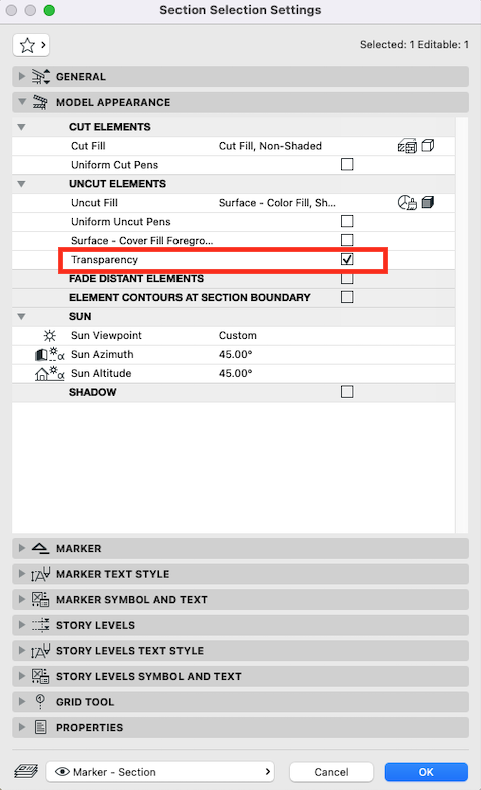

- Győződjön meg róla, hogy a Metszet beállításainál az Átlátszóság be van kapcsolva.

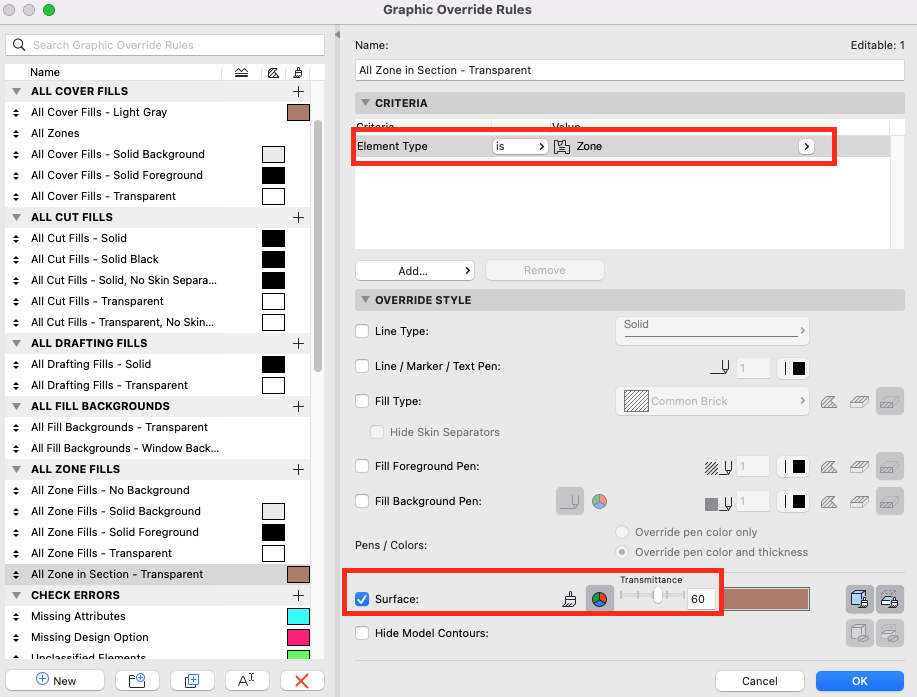

- Hozzon létre egy új Grafikus felülírás szabályt a Helyiségekre specifikusan.
- Állítsa be az Áteresztési értéket 50-nél nagyobbra(>50).
Tipp: Az "Átlátszóság" bekapcsolásával a Metszeti beállításokban minden olyan felület, amelynek az áteresztési értéke >49, átlátszó lesz. Vannak olyan esetek, amikor az üvegezést áttetszőnek kell beállítani, hogy elrejtse mögötte a felesleges elemeket. Ehhez hozzá kell adnia egy másik Grafikus felülírás szabályt , amiben a felületi áteresztési értékét 50-nél kisebbre állítsa be (<50). Egy másik megoldás a Metszet vízszintes tartományának a fal széléhez való beállítása.
