Leírás
Ha több belső homlokzattal rendelkezik, akkor ezek rendezett elhelyezése egy tervlapon időigényes lehet. Van-e mód arra, hogy automatikusan elrendezze ezeket a rajzokat, ahogy behúzza őket a tervlapra, egyszerűsítve a folyamatot? Ha ezek a nézetek nem férnek el egyetlen lapon, van-e mód arra, hogy automatikusan új lapot hozzon létre, amikor a tervlap megtelt?
Megoldás
A rajzokat automatikusan elrendezheti az Archicad tervlapokon a Tervlapsablonok beállításainak segítségével. Íme egy lépésről lépésre követhető útmutató ennek eléréséhez:
Nyissa meg a tervlapsablonok beállításait:
- Mielőtt a nézeteket a tervlapra helyezi, navigáljon a lap tervlapsablonjának beállításaihoz.
Automatikus elrendezés engedélyezése:

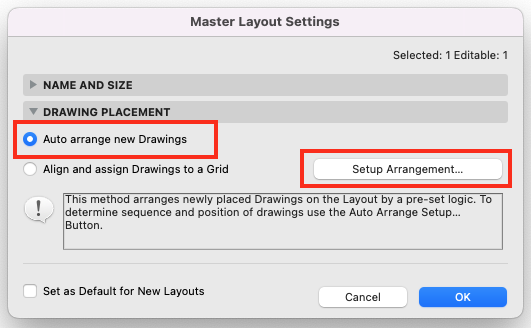

- A tervlapsablon-beállítások menüpontban válassza az Új rajzok automatikus elrendezése lehetőséget, majd kattintson az Elrendezés beállítása gombra.
Automatikus elrendezés beállításainak testreszabása:

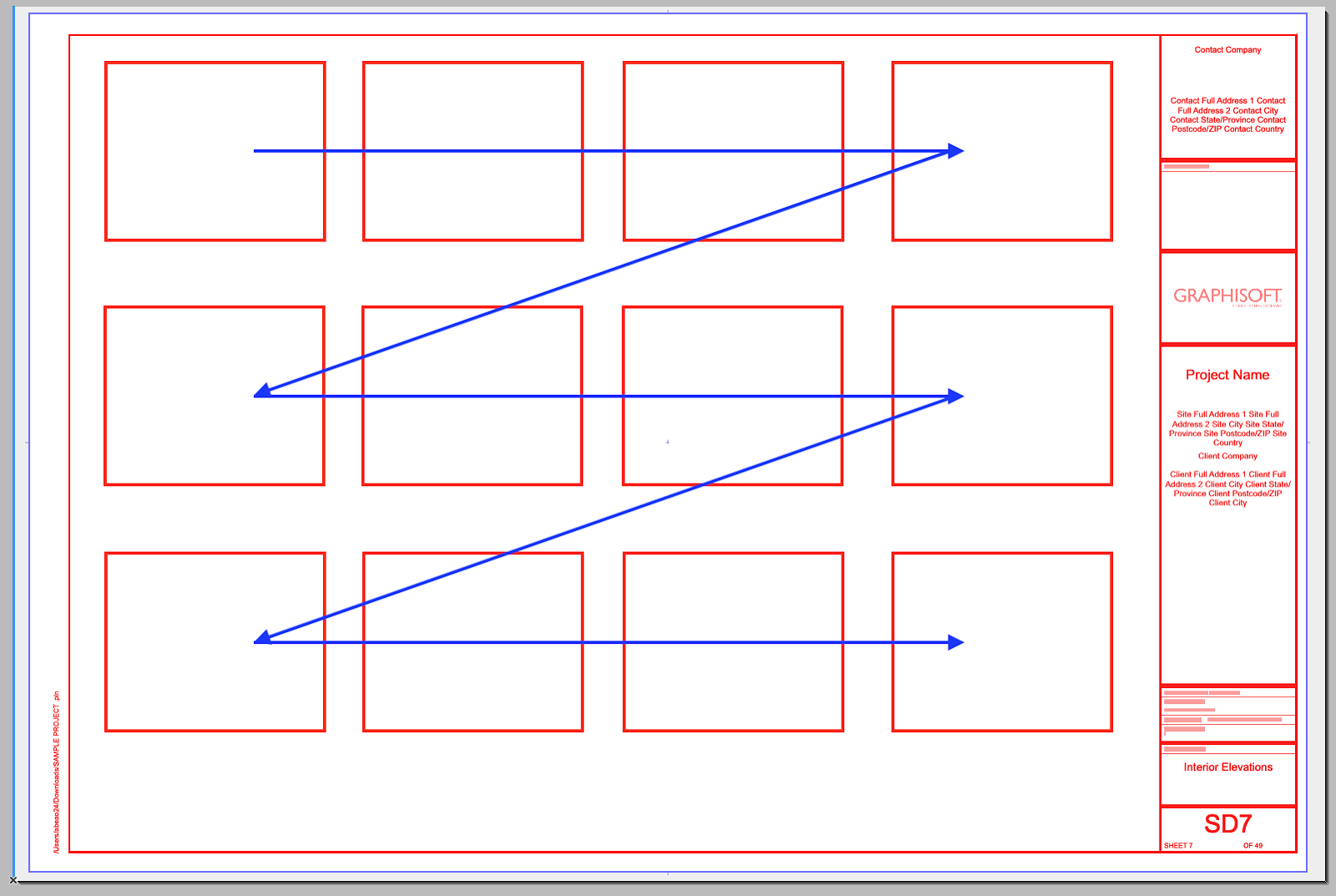

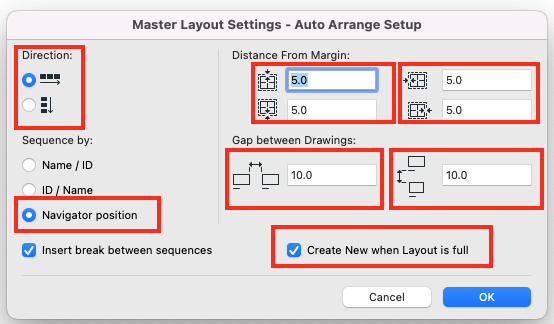

- Az Automatikus elrendezés beállítása ablakban módosíthatja a rajzok elhelyezésének irányát, és a sorrendet.
- Megadhatja továbbá a lap margóitól való kívánt távolságokat és a rajzok közötti távolságot.
- Jelölje be a Új lap létrehozása, ha az elrendezés megtelt lehetőséget, hogy automatikusan új lapot hozzon létre, ha az aktuális lap megtelt.
Az alkalmazáshoz:
- Kattintson az OK gombra a beállítások mentéséhez. Most már behúzhatja a nézeteket a tervlapra, és azok automatikusan az Ön által megadott beállításoknak megfelelően lesznek elrendezve.
Ezzel a módszerrel sokkal könnyebbé válik a rajzok elrendezése a tervlapokon. Ez egy egyszerű módja annak, hogy a nézeteket a kívánt módon jelenítse meg, manuális beállítások nélkül.
Tipp: További segítség a tervlapok használatához
