Probléma leírása
A konszignáció meghaladja a tervlap méretét. Ezért új lapot kell létrehoznia a folytatáshoz. Van-e gyorsabb mód ennek kezelésére anélkül, hogy manuálisan kellene felosztania a konszignációt?
Megoldás
Ha a konszignáció túl nagy ahhoz, hogy egyetlen tervlapra férjen, az Archicad kényelmes módot kínál arra, hogy automatikusan több tervlapra ossza. Ez biztosítja, hogy az összes konszignáció adat zökkenőmentesen legyen közzétéve. Ez a funkció elérhető az Elem Konszignációkból és Projekt Indexekből létrehozott rajzok esetében.
- Menjen arra a tervlapra, ahol a konszignáció található, és válassza ki a rajzot.
- Kattintson jobb gombbal a kiválasztott rajzra, és válassza a „Kijelölt rajzok beállításai” lehetőséget a beállítások panel megnyitásához.

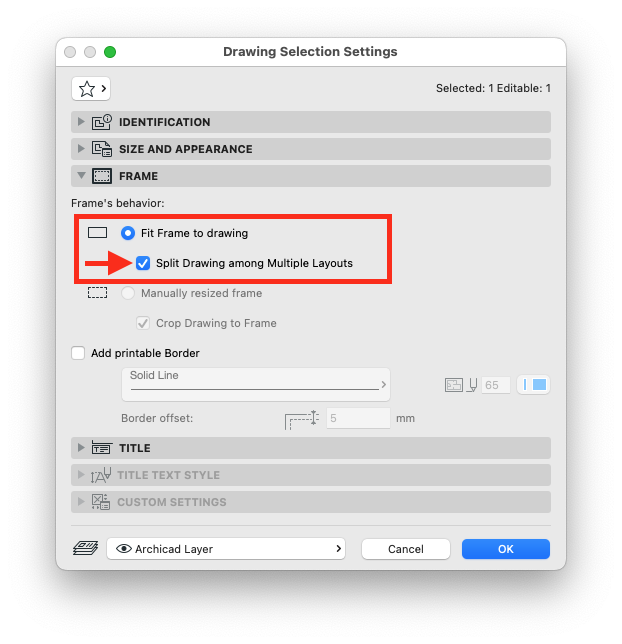

- A „Keretezés” fülön válassza a „Keretezés a rajzhoz” lehetőséget.
- Ezután jelölje be a „Rajz felosztása több tervlap között” négyzetet, és kattintson az OK gombra.

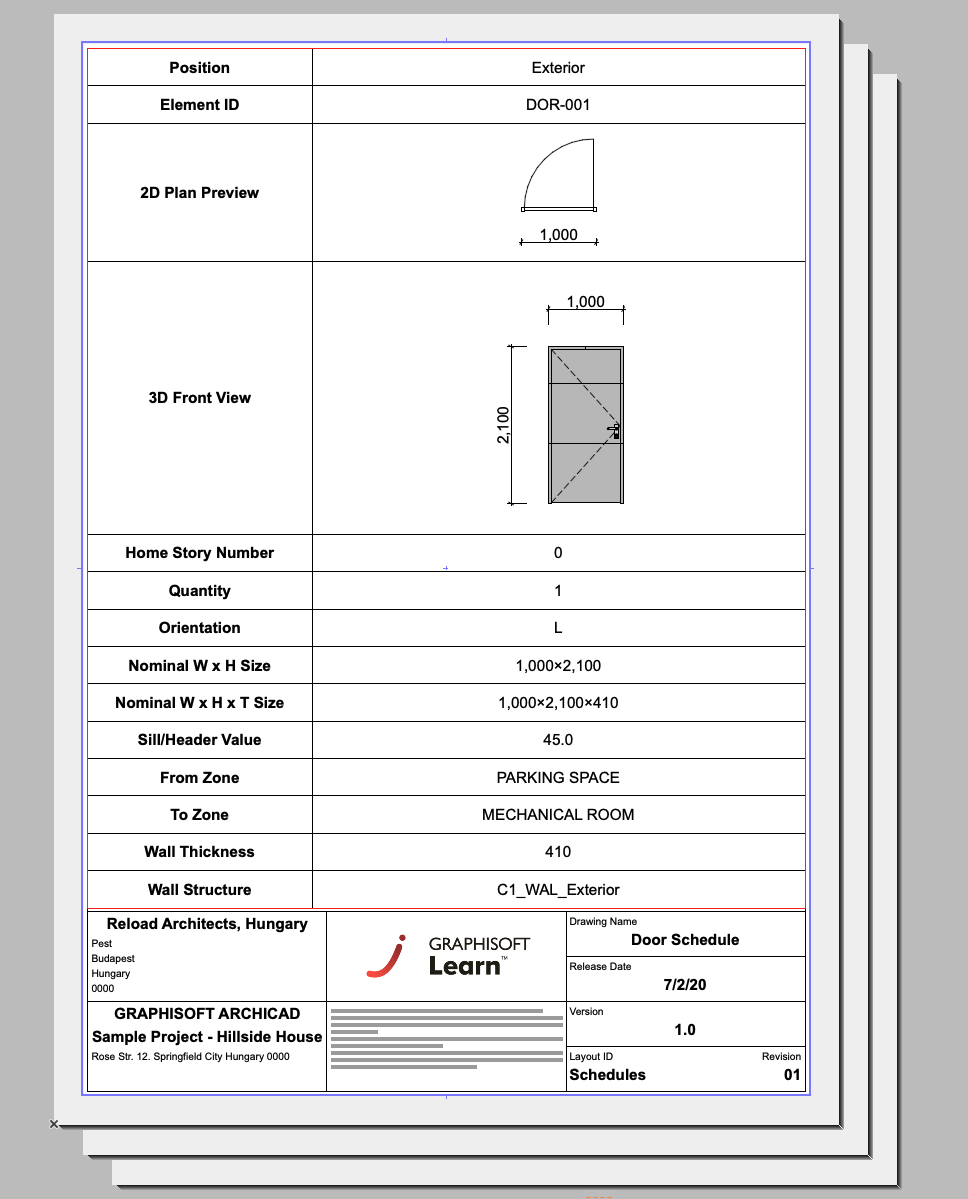

Az Archicad most automatikusan létrehoz több tervlapot, hogy az egész konszignációt különböző lapokon jelenítse meg. A Tervlap ablakban észre fogja venni, hogy a rajz fel lett osztva, egyértelmű jelzésekkel, hogy több oldalt tölt meg.

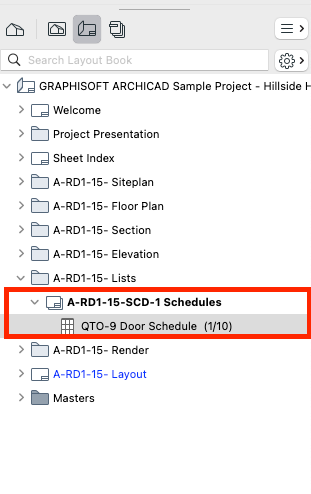

A Navigátor Tervlap Könyvében csak egy tervlap lesz látható, de egy egyedi többoldalas ikon jelenik meg mellette. A konszignációhoz használt tervlapok teljes száma a Rajz neve után lesz feltüntetve, így könnyen nyomon követheti, hány oldalt tölt meg.

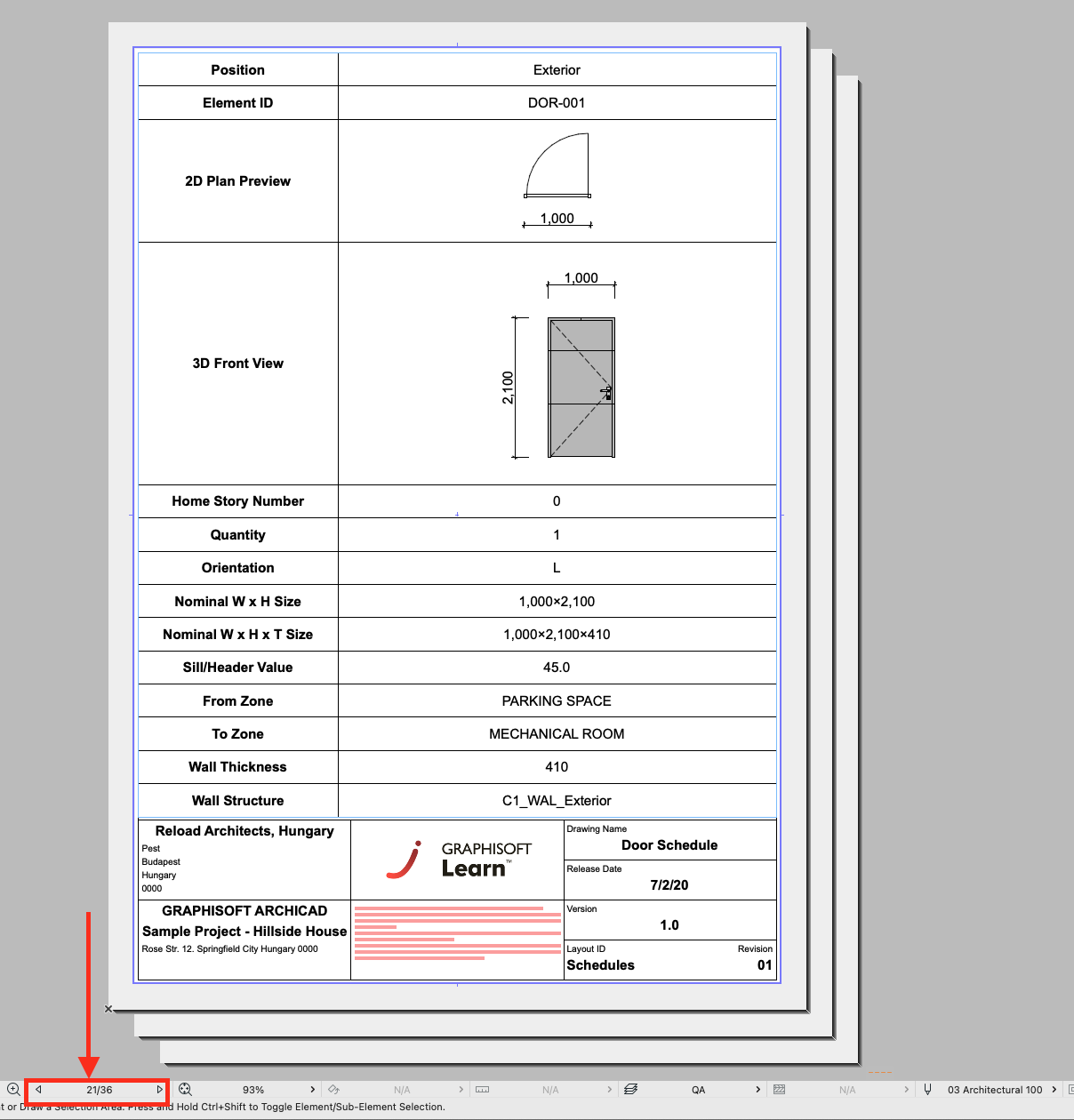

Az elrendezés különböző oldalai között a Navigációs nyilak segítségével navigálhat, amelyek a Tervlap ablak alján találhatók.
TIPP: A Tervlap ID és Tervlap Szám az összes oldal esetében ugyanaz lesz, mivel ezek „egynek” számítanak.
