Description
Une coque a été modélisée dans le projet et une ouverture doit y être créée, mais l’outil d’ouverture classique ne fonctionne pas sur les coques.
Solution
Les coques disposent de commandes spécifiques qui permettent de modifier leur contour ou de créer des trous en utilisant des corps de découpe internes.

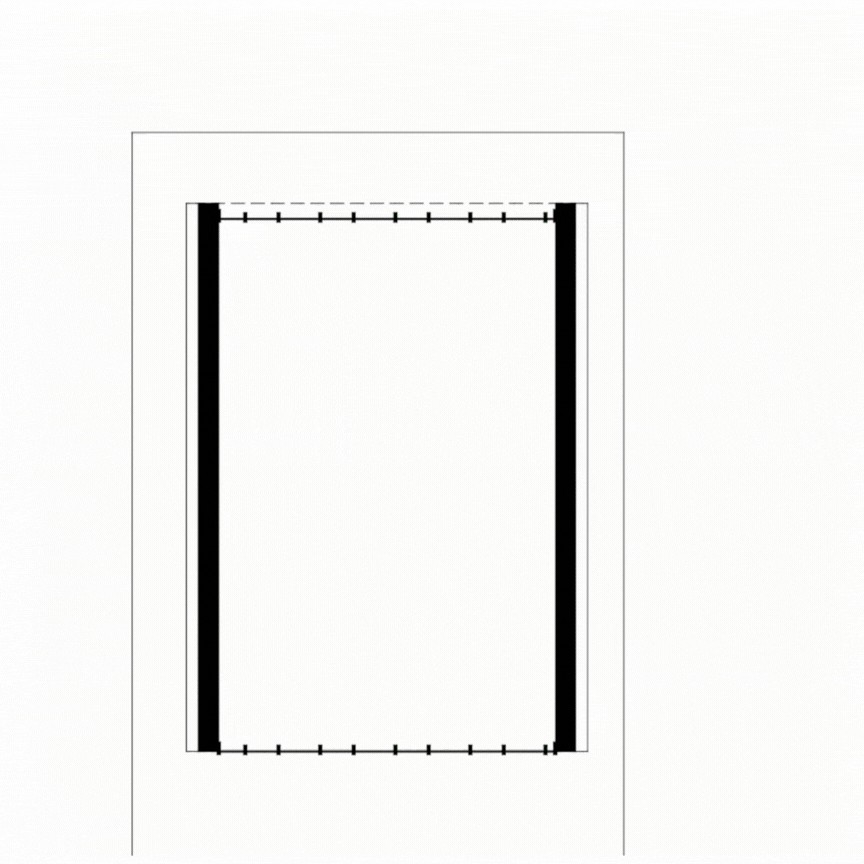

- Sélectionner la coque dans un plan d’étage, une vue 3D ou une coupe.

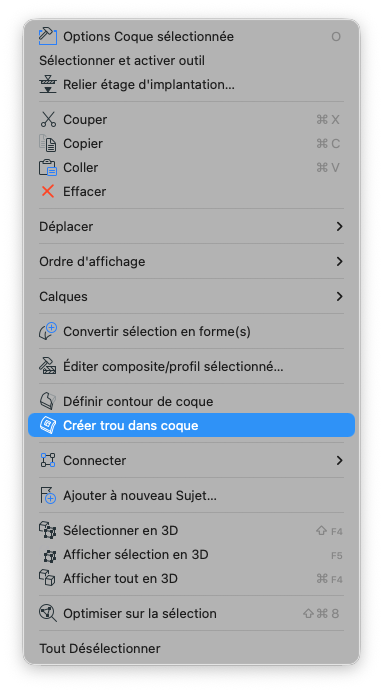

Effectuer un clic droit et choisir Créer trou dans coque.
- Déplacer le curseur jusqu’à ce que le plan de saisie mette en surbrillance la face souhaitée de la coque.
- Cliquer pour valider le plan de saisie.
- Dessiner le polygone du trou, ou cliquer dans l’espace sur une limite existante pour la sélectionner automatiquement.

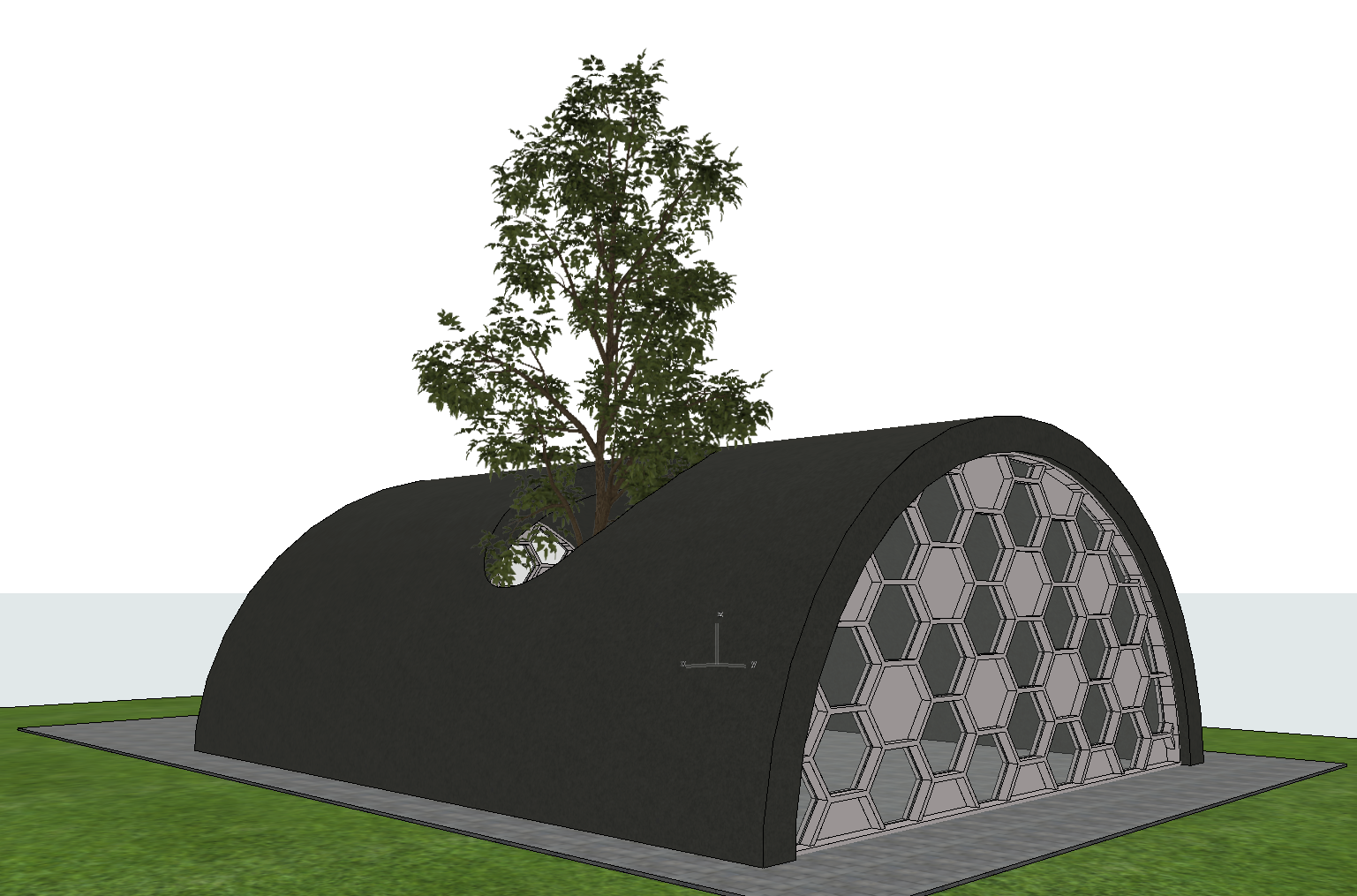

- Passer en vue 3D pour vérifier le résultat de l’ouverture.
Modifier ou supprimer le trou
- Cliquer sur le bord du trou pour le sélectionner.
- Utiliser la palette d’outils contextuels pour ajuster le trou.
- Appuyer sur Delete pour supprimer le trou si nécessaire.
