Créer un oriel dans Archicad

Description

Il est nécessaire de créer un oriel dans le projet, sans savoir quel outil utiliser ni comment le modéliser correctement. L’oriel doit dépasser du mur principal et comporter plusieurs panneaux de verre disposés selon des angles, mais les outils de fenêtre standard ne semblent pas permettre cette configuration.

Solution

Plusieurs méthodes permettent de créer des oriels dans Archicad, selon les exigences de conception et le niveau de détail souhaité.

Méthode 1 : utiliser l’outil d’oriel intégré

1. Activer l’outil Fenêtre dans la palette Conception.
2. Ouvrir la boîte de dialogue Options de la fenêtre.

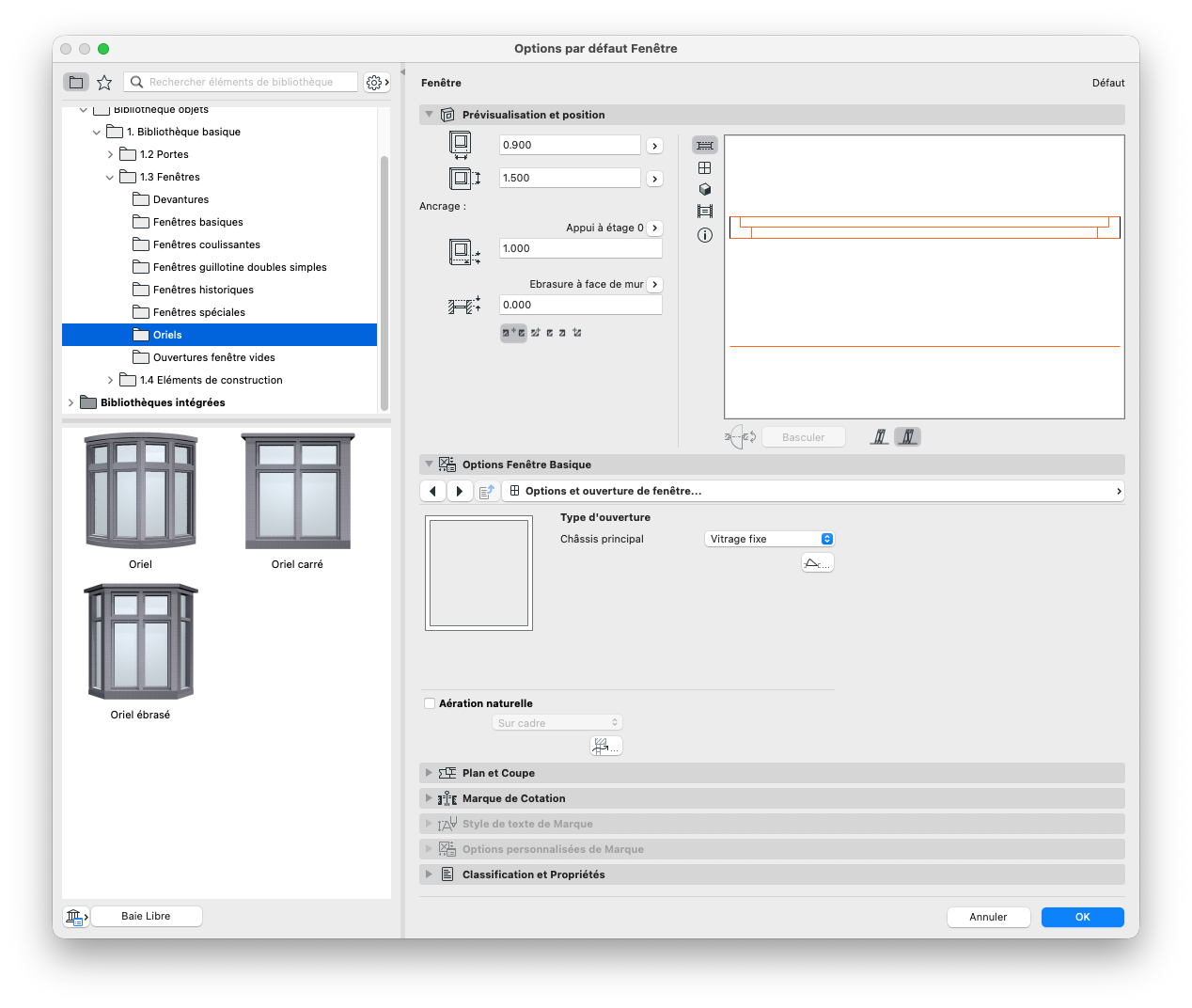

3. Naviguer jusqu’au dossier Oriels dans la bibliothèque.
4. Sélectionner l’option la plus adaptée en fonction des besoins de conception.
5. Configurer les dimensions et les principaux réglages :
   • Définir la Largeur et la Hauteur dans les options de base de la fenêtre.
   • Ajuster la Profondeur pour contrôler la saillie de l’oriel par rapport au mur.
   • Régler le Nombre de panneaux et les Types d’ouverture selon la configuration souhaitée.
6. Cliquer sur OK pour valider les options.
7. Placer l’oriel dans le mur en cliquant à l’emplacement souhaité.

Méthode 2 : utiliser plusieurs fenêtres avec connexions d’angle

Lorsque l’outil d’oriel intégré ne fournit pas une flexibilité suffisante, il est possible de créer un oriel personnalisé à partir de plusieurs fenêtres individuelles combinées avec des connexions d’angle.

1. Créer trois murs séparés aux angles requis afin de former la géométrie de l’oriel.
2. Activer l’outil Fenêtre et sélectionner le type de fenêtre souhaité.
3. Placer une fenêtre dans chacun des trois murs.

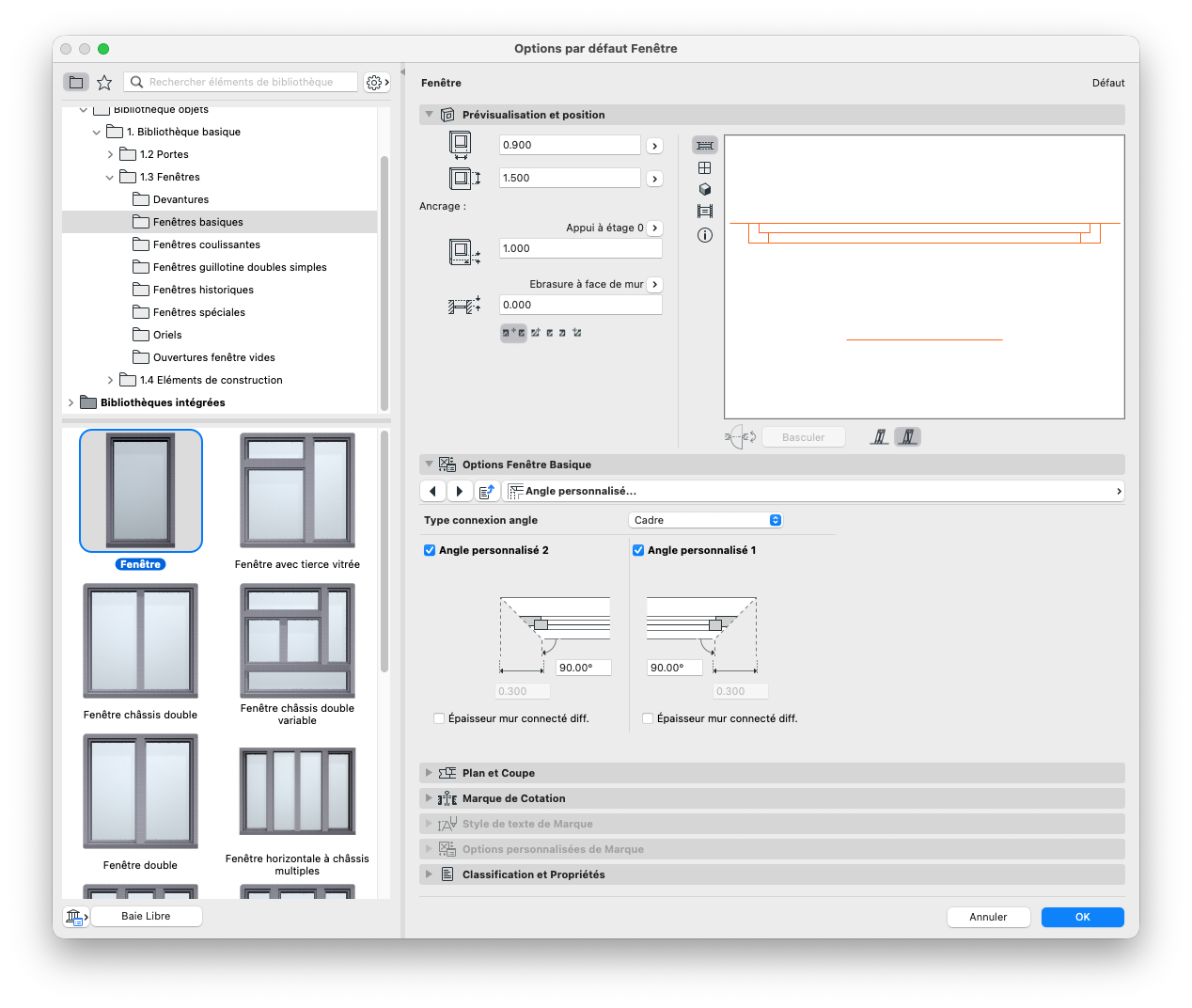

4. Pour chaque fenêtre, accéder aux réglages d’Angle personnalisé :
   • Ouvrir les Options de la fenêtre, puis aller dans l’onglet Angle personnalisé.
   • Régler le Type de connexion d’angle sur Cadre pour obtenir une connexion structurelle.
   • Définir l’Angle de connexion (en général 135° pour un oriel standard).
5. Activer les connexions d’angle pour chaque fenêtre :
   • Fenêtre centrale : activer les connexions d’angle à gauche et à droite.
   • Fenêtres latérales : activer uniquement la connexion d’angle du côté orienté vers la fenêtre centrale.
