Description

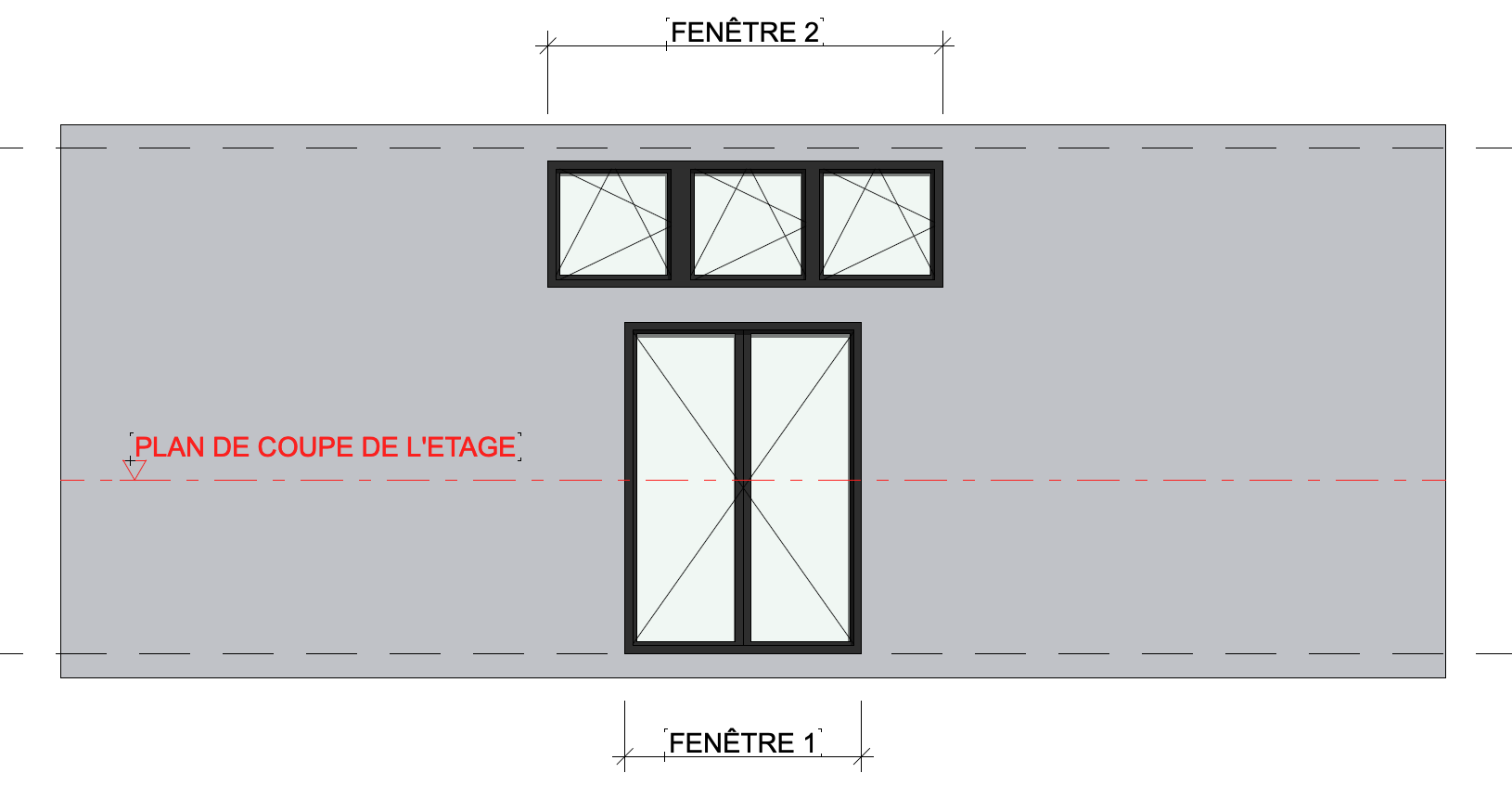

Les fenêtres positionnées au-dessus de la ligne du plan de coupe sont toujours visibles dans la vue du plan d'étage.

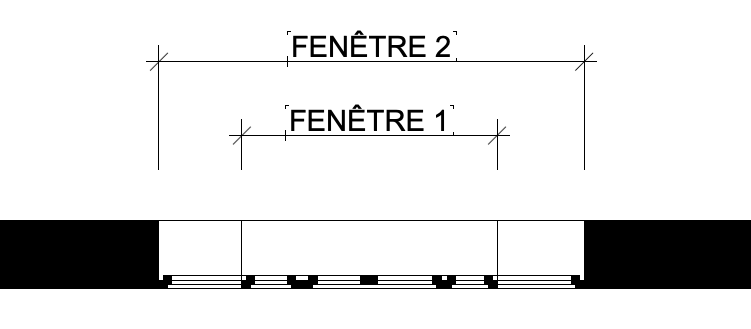

Cela peut rendre le dessin illisible, en particulier dans le cas où deux fenêtres qui sont placées l'une au-dessus de l'autre s'affichent en plan.
Solution
Méthode 1 : Modifier l'affichage en plan de la fenêtre
- Sélectionner la ou les fenêtre(s) à masquer au-dessus du plan de coupe.

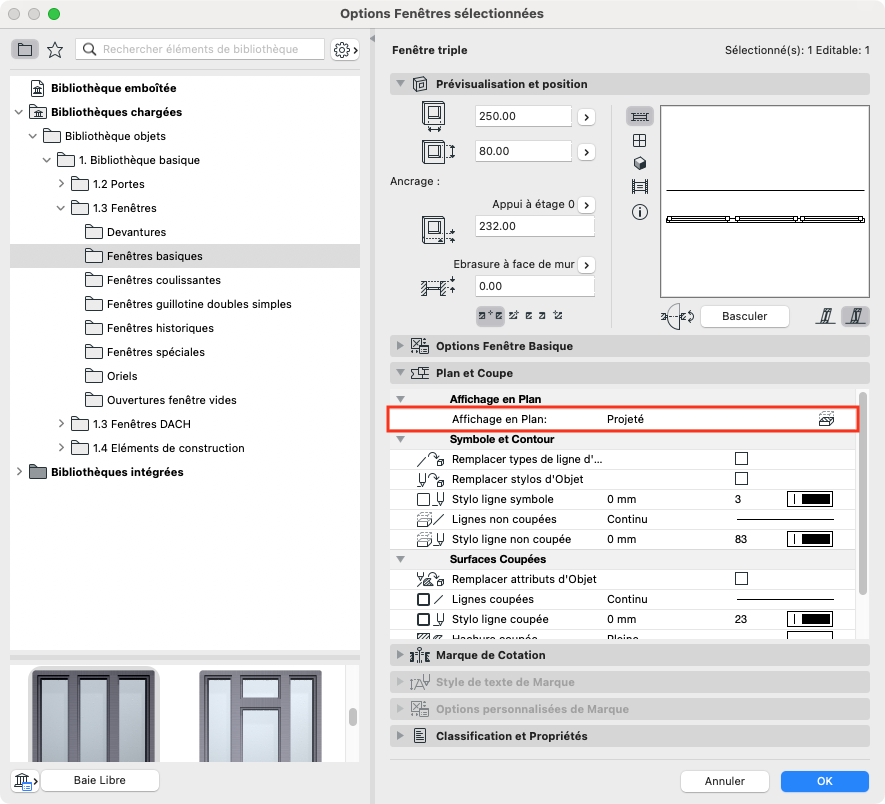

- Ouvrir la boîte de dialogue Options Fenêtres sélectionnées pour la ou les fenêtre(s) sélectionnée(s).
- Accéder au panneau Plan et Coupe.
-
Sous Affichage en plan, modifier le réglage de Symbolique à Projeté.
- Cliquer sur OK pour appliquer les modifications.
Méthode 2 : Limiter l'affichage vers le haut dans les options du plan de coupe

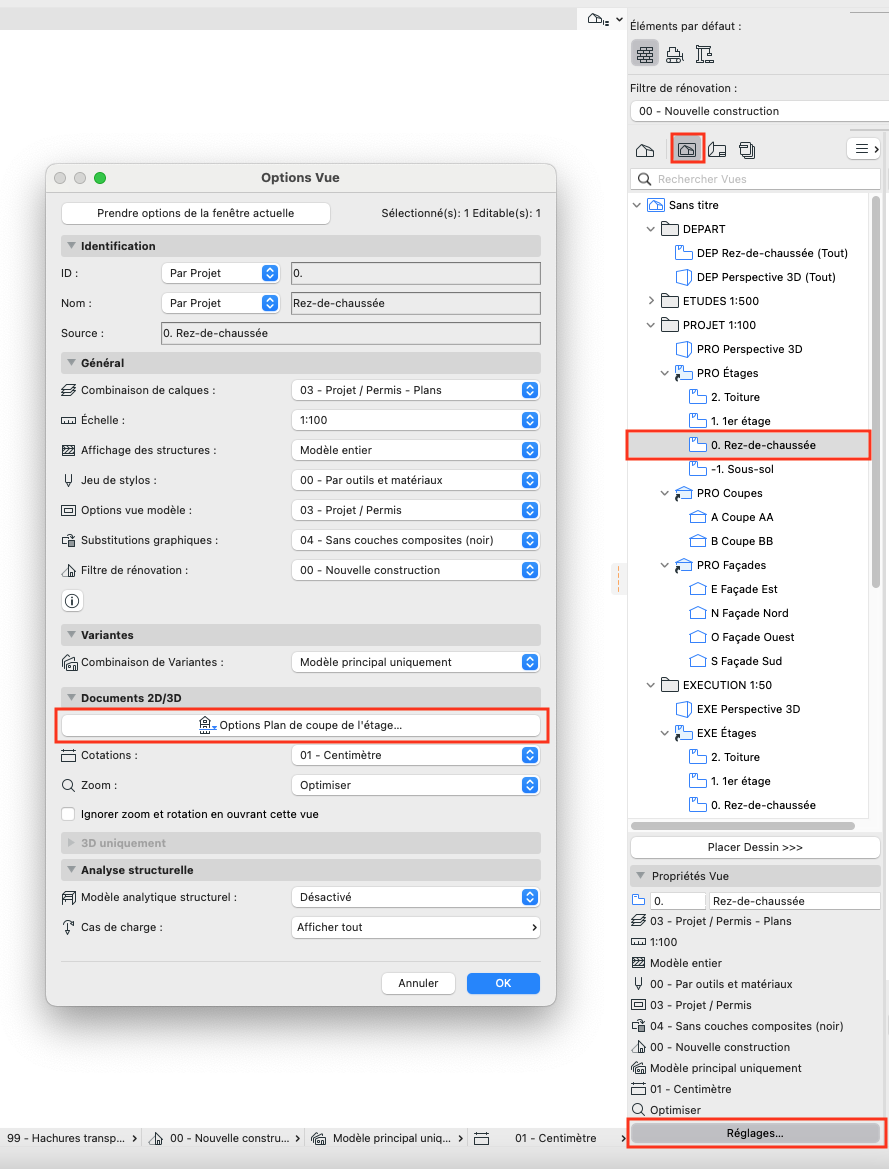

- Sélectionner la vue enregistrée du plan d'étage en question.
-

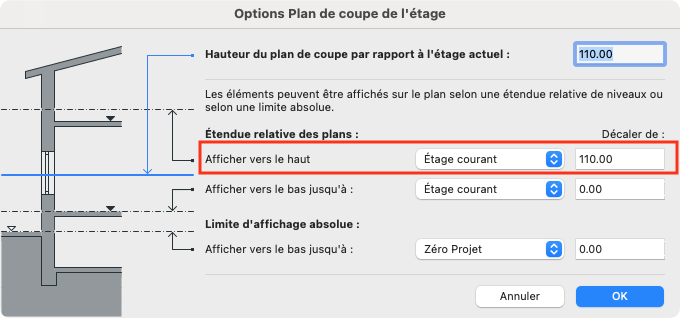

Cliquer sur Réglages puis Options Plan de coupe de l'étage.
- En face de l'option Afficher vers le haut sélectionner Etage courant.
-
En sélectionnait Etage courant, la valeur de décalage par défaut correspond à celle de la hauteur du plan de coupe de l'étage.
Il est possible de saisir une valeur plus élevée si nécessaire.
Remarque : La modification ayant été faite dans une vue sélectionnée, le changement n'aura d'impact que sur cette dernière.
Comprendre les options d'affichage en plan
Le contrôle d'affichage en plan dans les réglages de porte/fenêtre définit comment les ouvertures sont affichées :
- Symbolique (réglage par défaut) : Affiche le symbole standard de l'objet, défini indépendamment de l'apparence du modèle 3D de l'élément. Les fenêtres seront toujours visibles quelle que soit leur position par rapport au plan de coupe. Leur affichage dépend aussi de celui du mur dans lequel elles se trouvent. Voir également : Les portes et/ou les fenêtres n'apparaissent pas en plan
- Projeté : Affiche uniquement la partie coupée du modèle 3D de l'élément, plus sa partie non coupée (vers le bas). Les fenêtres positionnées au-dessus du plan de coupe ne seront pas visibles dans la vue en plan d'étage.
- Projeté avec vue de dessus : Affiche la partie coupée du modèle 3D de l'élément, plus la partie supérieure de l'élément (la partie au-dessus du plan de coupe de plan d'étage), plus sa partie non coupée (vers le bas).
- Tout en vue de dessus : Affiche le contour entier de l'élément avec ses attributs de vue de dessus (ligne au plafond).
Lorsque les fenêtres au-dessus du plan de coupe doivent être masquées, le changement de Symbolique à Projeté les rendra invisibles dans la vue en plan d'étage, car seuls les éléments croisant le plan de coupe seront affichés.
