Description
Les commandes affichées dans l'Environnement de travail d'Archicad peuvent varier selon les versions. Cet article se base sur l'exemple de la commande Définir Origine relative et explique comment l'afficher ou l'ajouter a la barre d'outil Standard.
Solution
Depuis Archicad 28, la commande Définir Origine relative n'est pas affichée par défaut dans l'environnement de travail par défaut d'Archicad. Cette commande est toujours disponible via :
Fenêtres / Barres d'outils / Aides de dessin
Fenêtres / Palettes / Coordonnées
Pour ajouter uniquement l’icône Origine relative à la barre d’outils Standard comme dans les versions précédentes :

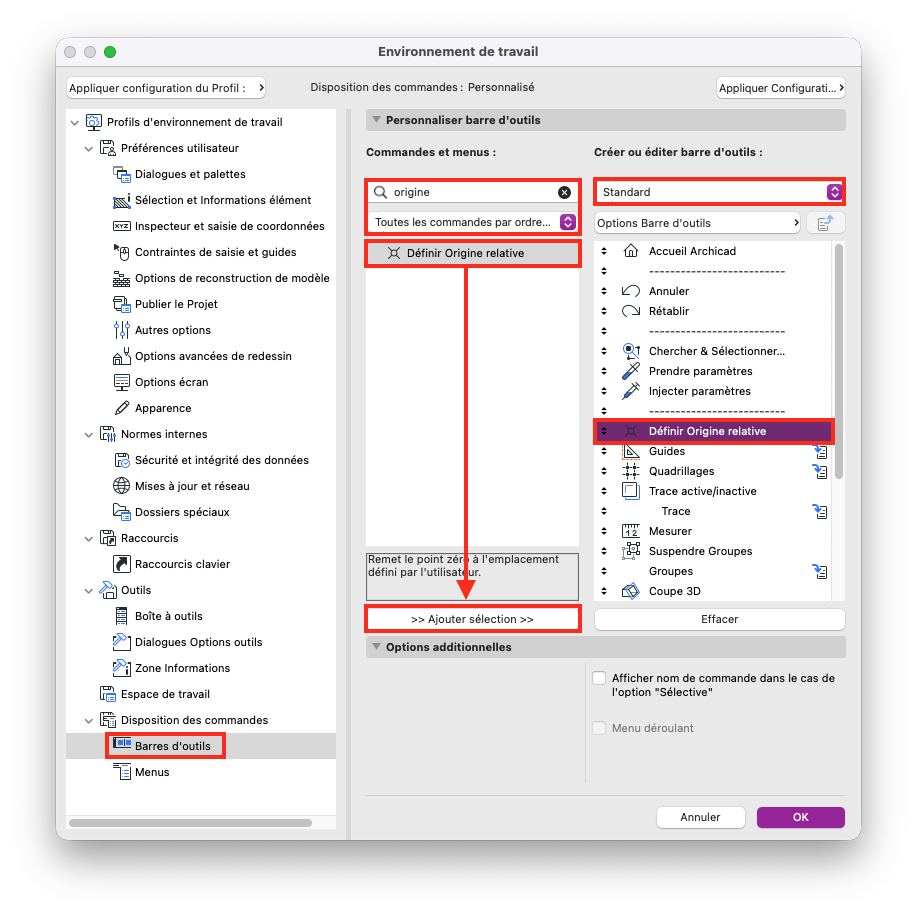

- Personnaliser la barre d’outils Standard. Aller au menu Options / Environnement de travail / Barres d'outils...
- Dans la fenêtre Personnaliser barre d'outils, dans la colonne de gauche, Commandes et menus, définir Toutes les commandes par ordre alphabétique.
- Dans la colonne de droite, Créer ou éditer barre d'outil, sélectionner Standard
- Revenir à la colonne de gauche et rechercher la commande Définir Origine relative. Cliquer sur >>Ajouter sélection >>
- Dans la colonne de droite, positionner la commande Définir Origine relative en la faisant glisser vers le haut ou vers le bas.
- Valider la modification avec OK.
Pour enregistrer la modification de l'environnement de travail : Enregistrer ou modifier l'environnement de travail
Informations complémentaires :
L’origine relative sert avant tout d’aide au dessin. Elle permet de repositionner un point de référence local pour faciliter les opérations de saisie et de construction, notamment lorsque l’on souhaite relever rapidement des coordonnées depuis un point précis. Dans Archicad, elle peut être définie manuellement depuis l’outil dédié, déplacée sur un nœud d’élément ou utilisée temporairement à partir d’un point de référence d’attraction.
- L’origine relative est utilisée pour définir un point zéro local à partir duquel les coordonnées et distances peuvent être mesurées.
- Elle facilite la saisie de coordonnées relatives dans les opérations de dessin et de modification.
- Elle peut être déplacée sur un nœud d’élément avec le raccourci Alt + Maj (sur Mac : Opt + Maj).
- Elle peut être placée à n’importe quel endroit dans la fenêtre du modèle à l’aide de la commande dédiée dans la palette Coordonnées ou dans la barre d’outils Aides de dessin.
- Pour rétablir sa position par défaut, il suffit de faire un double-clic sur le bouton de l'Origine relative afin de la replacer sur l’origine du projet.
L’origine relative n’altère pas la position de l’origine du projet : elle constitue uniquement un repère de travail temporaire destiné à améliorer la précision et le confort de dessin.
