Description

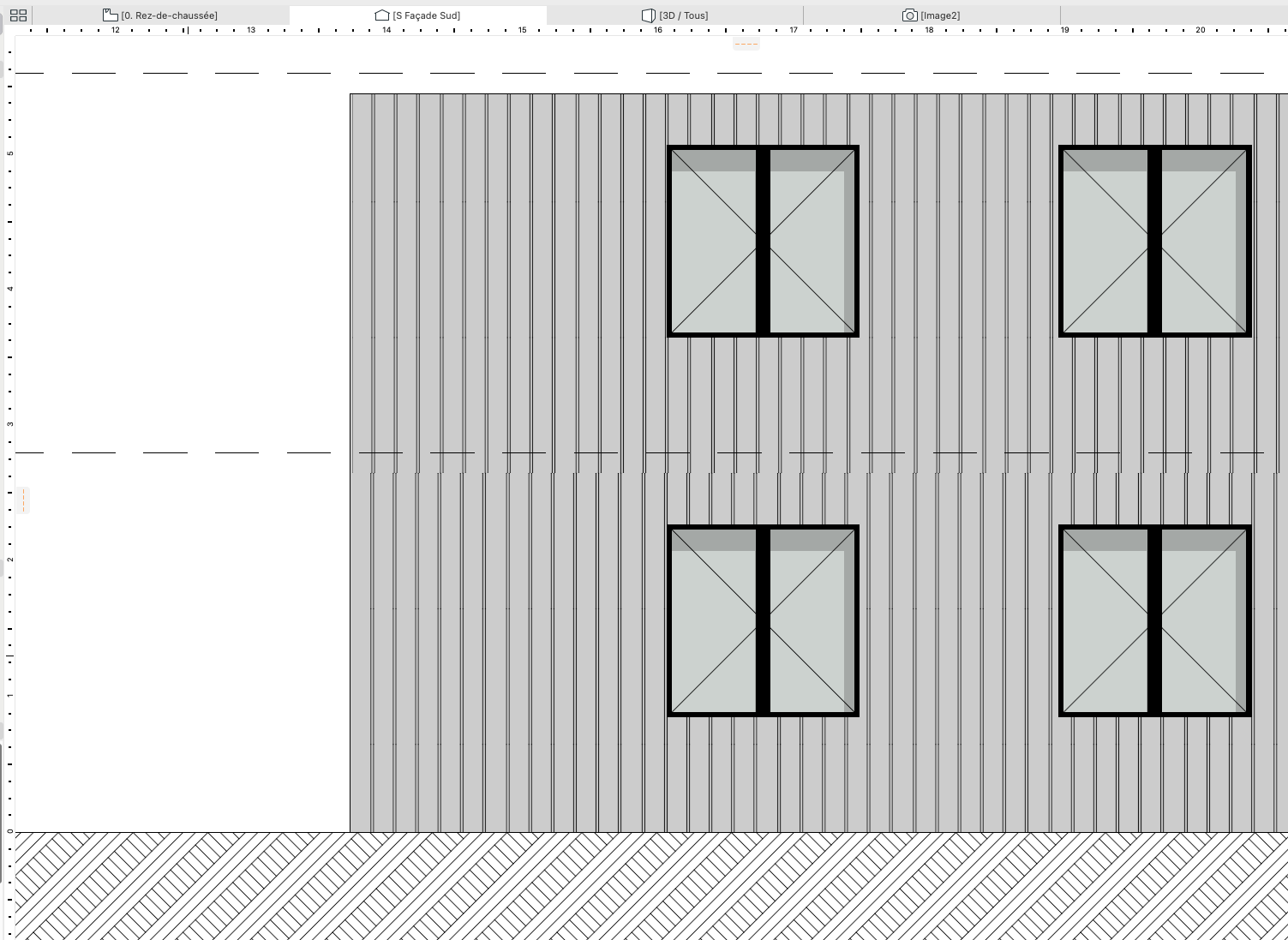

Dans l'exemple suivant, il est possible de constater que sur la façade, la surface n'est pas continue d'un étage à l'autre.
Si la fonction "aligner texture 3D" ne corrige pas le problème selon l'article Modifier l'alignement d'une surface, cela est surement lié à la direction des murs qui n'est pas identique.
Solution
Les étapes ci-dessous permettent de corriger cela :

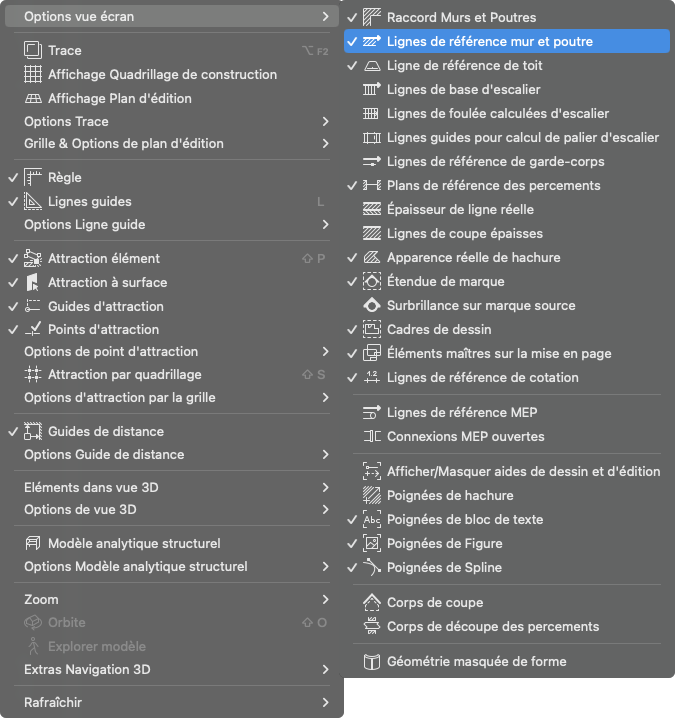

- Afficher la direction des murs - activer l'option Lignes de référence mur et poutre dans le menu Vue / Options vue écran

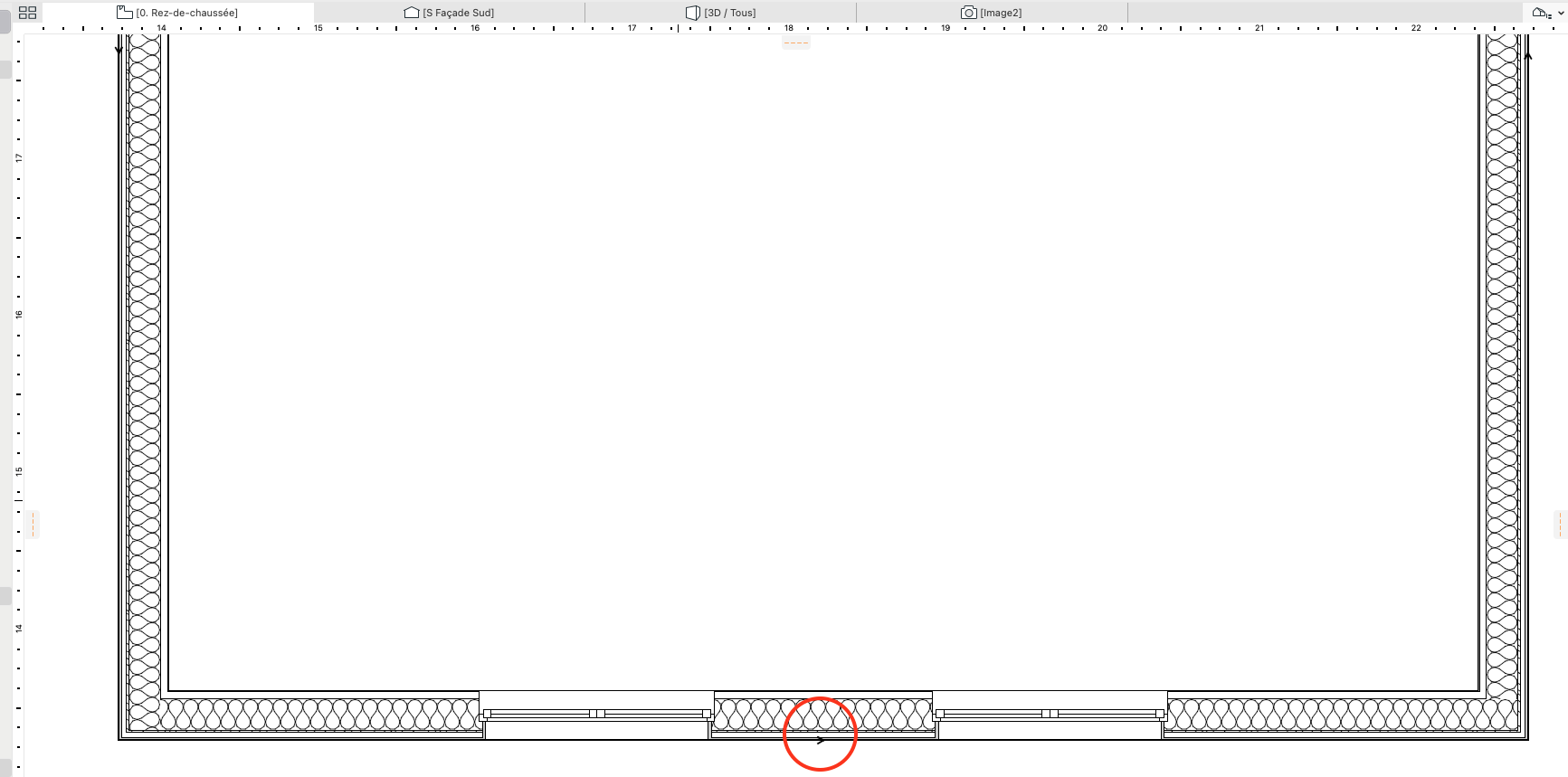

- En plan, vérifier quelle est la direction des murs, représentée par la flèche noire. Il y a probablement des murs qui ont été construits de droite à gauche et d'autres de gauche à droite.
- Corriger la direction de certains murs afin qu'elle soit identique entre les murs qui sont alignés les uns sur les autres.
- Sélectionner le mur dont la direction doit être inversée.
- Cliquer sur l'option Intervertir Direction du Mur dans le menu Édition / Ligne et plan de référence.

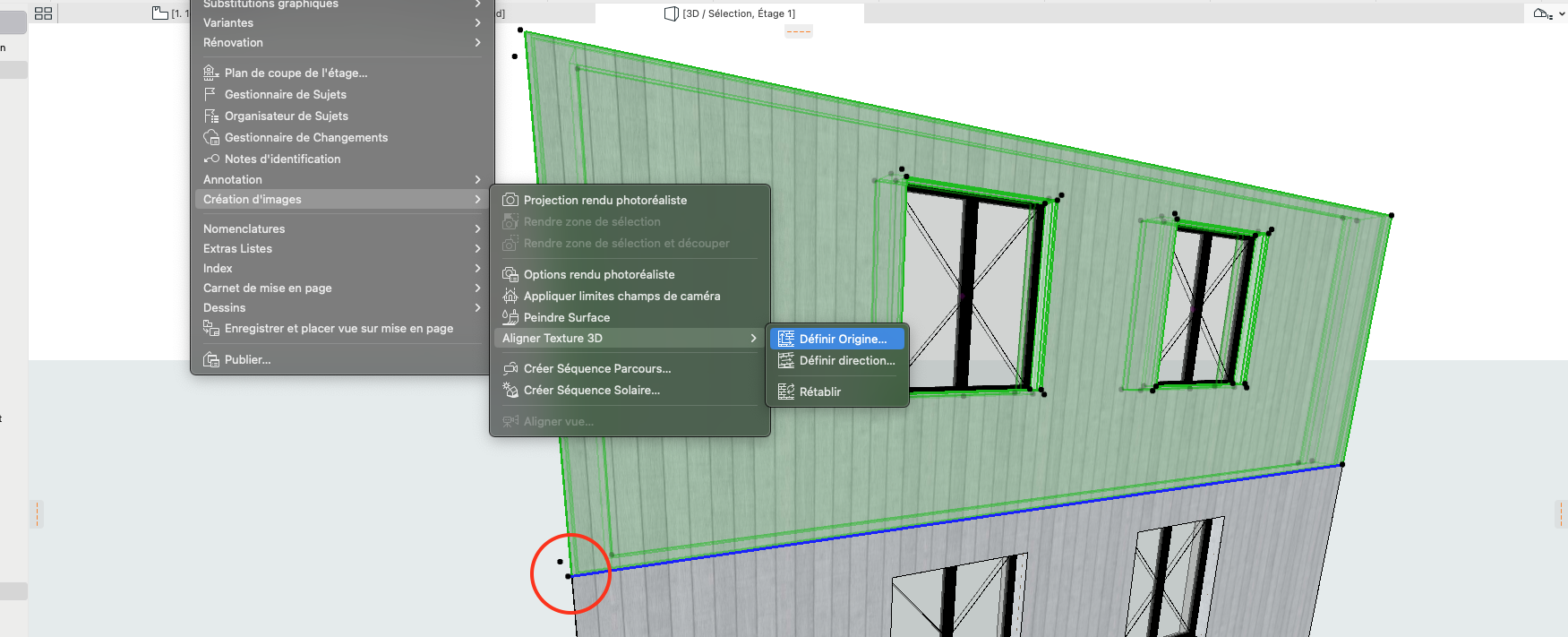

- Aligner les surfaces - définir un point pour l'origine de la surface et utiliser l'alignement des textures 3D afin que l'origine de la surface soit identique sur les éléments qui sont superposés. Voir l'article pour plus de détails Modifier l'alignement d'une surface

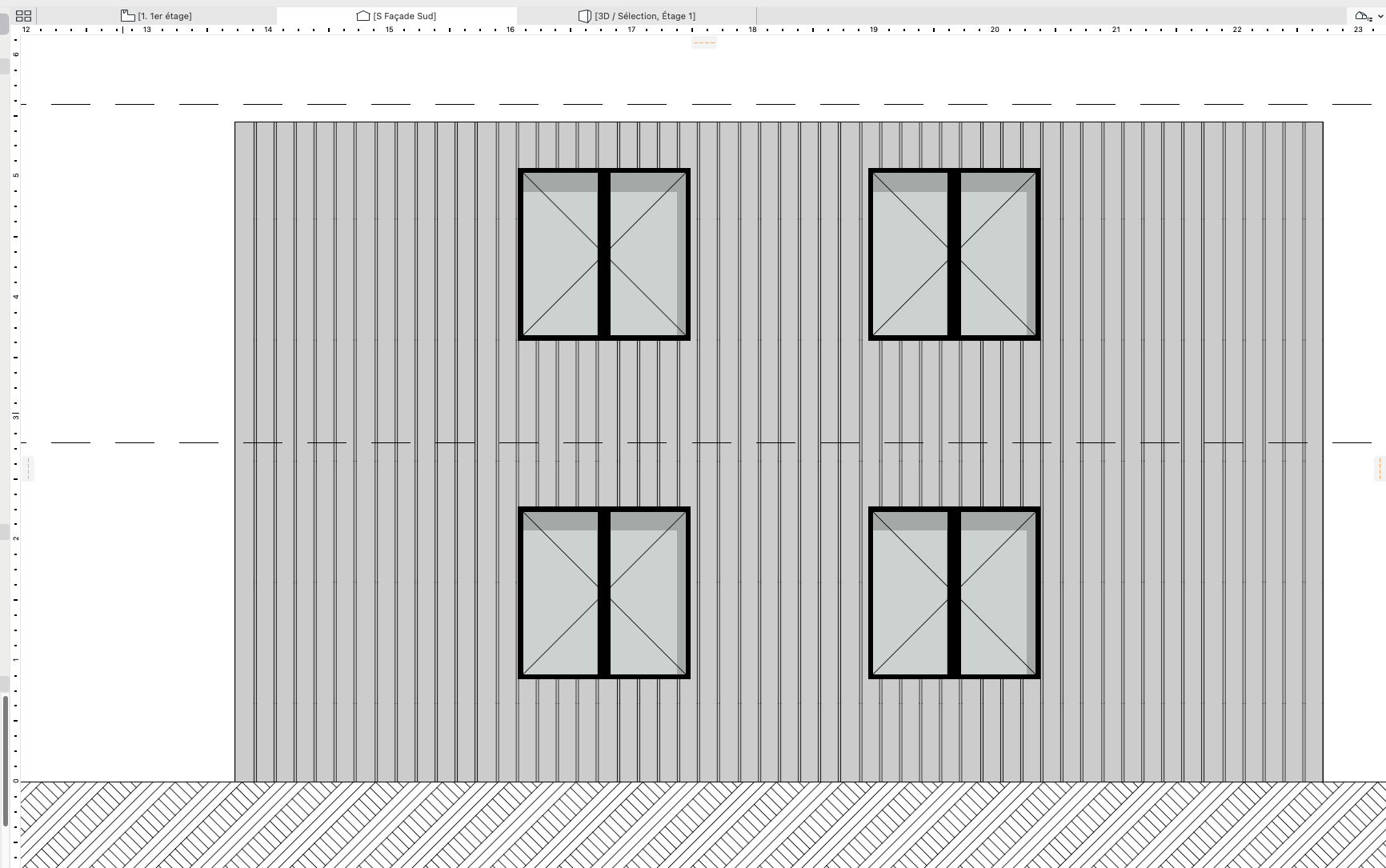

- Vérifier le résultat
