Description
Après le placement d’une poutre dans Archicad, il peut être impossible d’utiliser la commande d’étirement depuis la palette contextuelle, la poutre revenant à sa longueur fixe d’origine et ne pouvant pas être ajustée à une nouvelle longueur.
Solution
Ce comportement se produit lorsque les segments de la poutre sont définis avec une longueur fixe plutôt que flexible. Lorsqu’un segment de poutre est défini avec une longueur fixe, il conserve cette longueur exacte même en cas de tentative d’étirement de la poutre.
- Sélectionner la poutre qui ne peut pas être étirée.
- Faire un clic droit et choisir Options Poutre sélectionnée dans le menu contextuel.

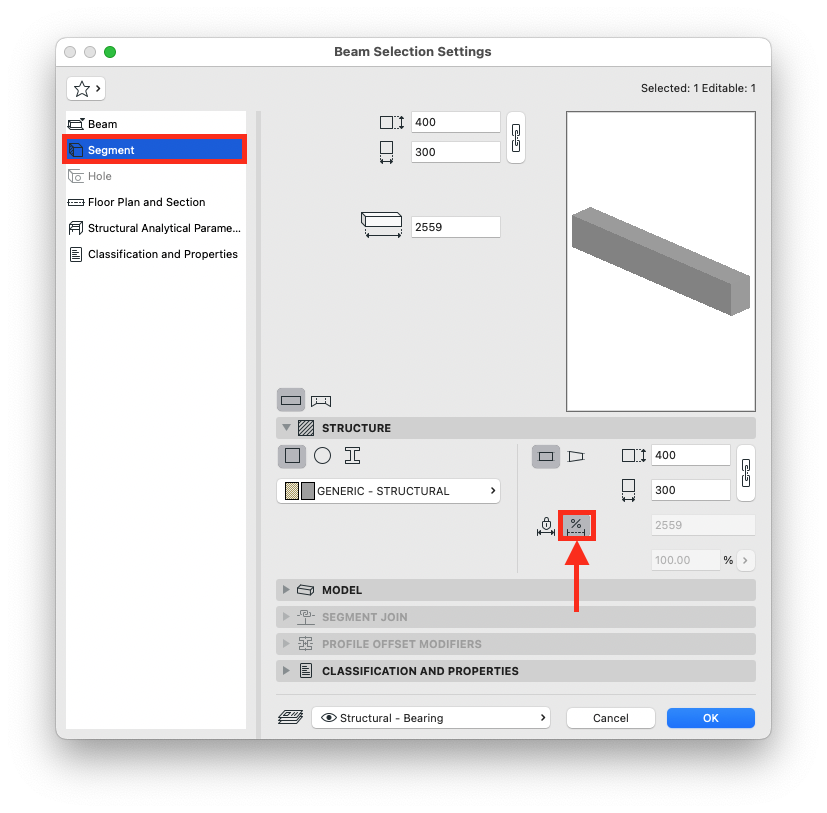

- Dans la boîte de dialogue Options Poutre sélectionnée, localiser la liste Segment en haut de la boîte de dialogue.
- Sélectionner le segment à modifier dans cette liste.
- Dans le panneau Structure situé en dessous, cliquer sur l’icône flexible au lieu de l’icône fixe .
- Pour chaque segment flexible, définir le pourcentage de contribution à l’étirement global :
- En présence de plusieurs segments flexibles, des pourcentages différents peuvent être définis pour chaque segment.
- Le pourcentage total de tous les segments flexibles doit être égal à 100 %.
- Cliquer sur OK pour appliquer les modifications.

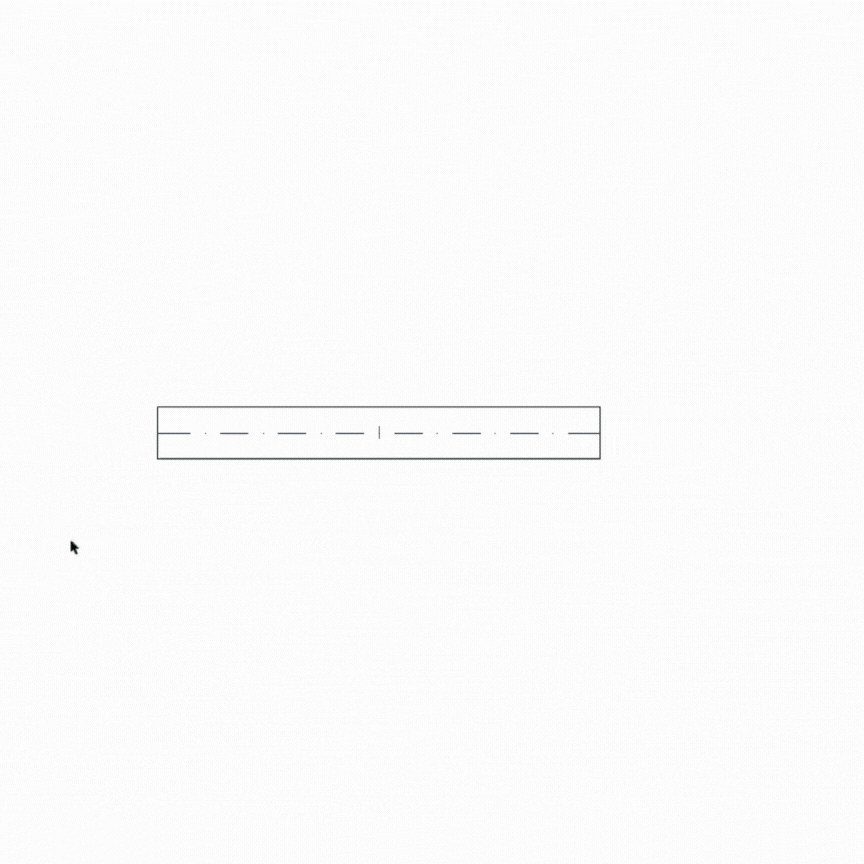

- Sélectionner de nouveau la poutre et utiliser la commande Étirement depuis la palette contextuelle pour ajuster sa longueur.
- Cliquer sur le point d’extrémité de la poutre et le faire glisser jusqu’à la nouvelle longueur souhaitée.
