Description

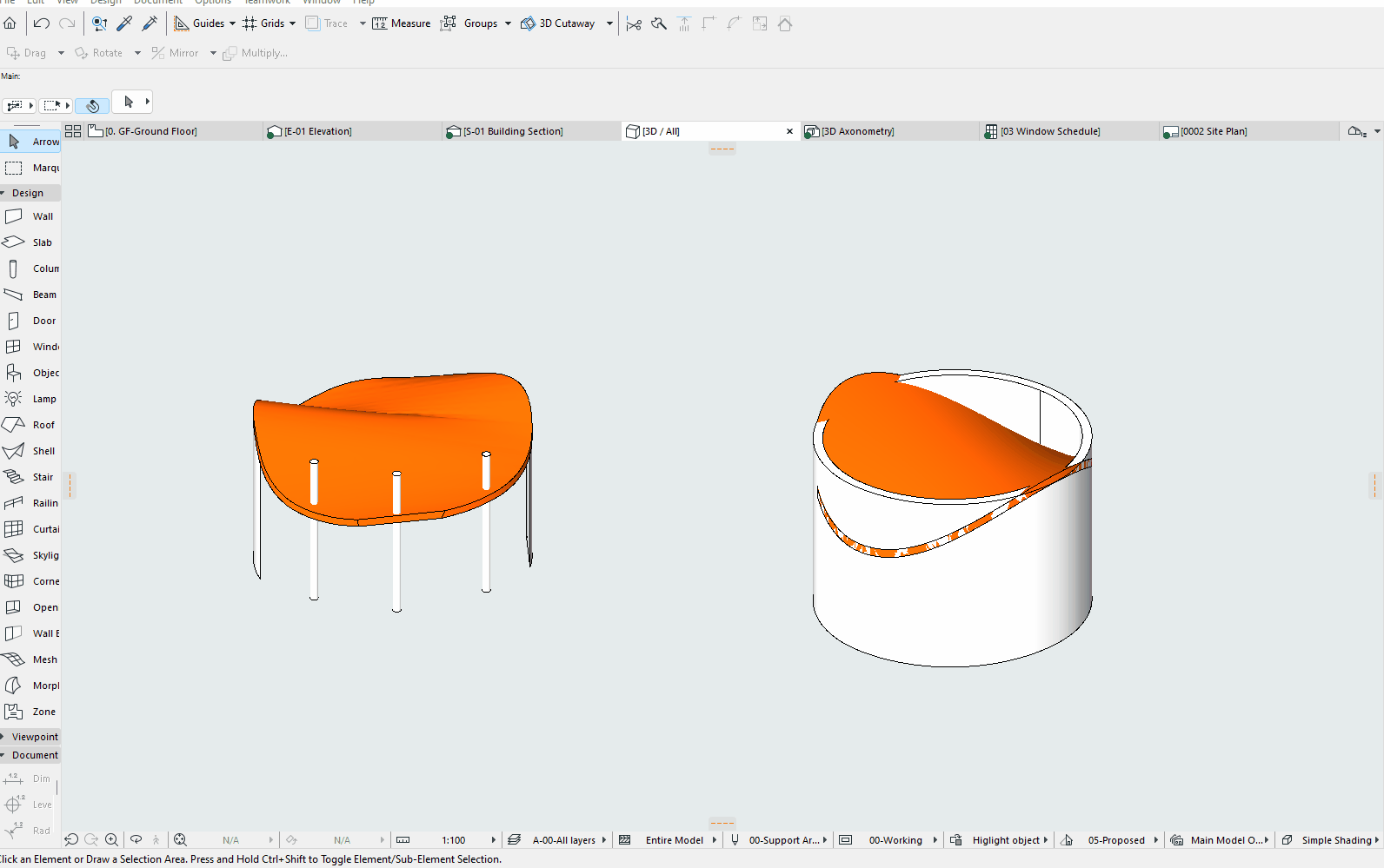

La modélisation d’un toit complexe de type paraboloïde hyperbolique peut être nécessaire : il s’agit d’une surface à double courbure, présentant une forme convexe le long d’un axe et concave le long de l’autre. Ce type de géométrie est idéal pour créer des toits en coque mince à la fois esthétiques et structurellement efficaces.
Solution
Pour définir cette forme complexe, la démarche suivante propose l'utilisation de l’Outil Coque afin de créer un toit en paraboloïde hyperbolique en quelques étapes :
Phase 1 : Préparer les murs de référence

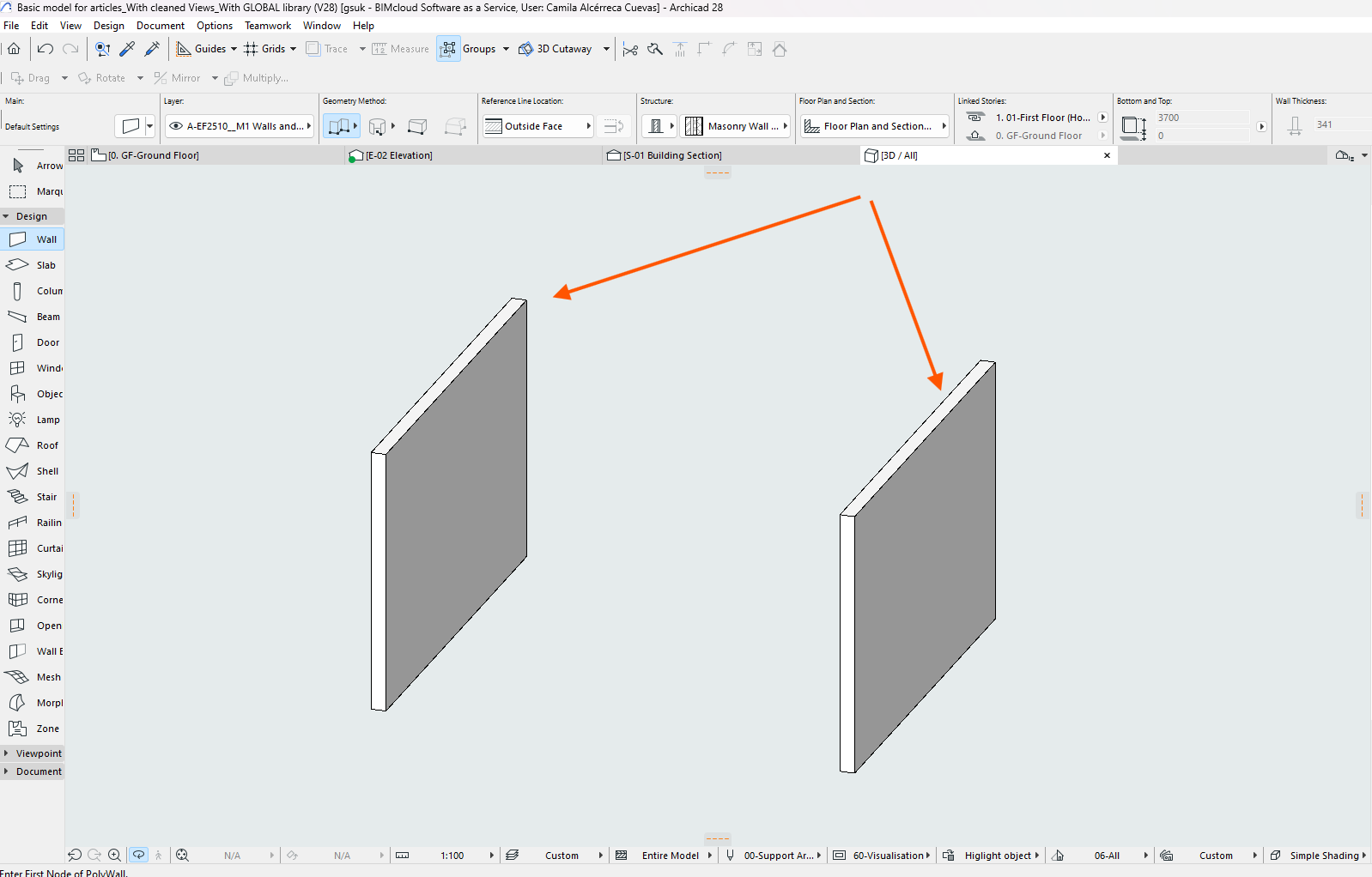

- Commencer par créer des murs de référence qui serviront de plans pour définir l’orientation, la forme et la position des arêtes qui seront extrudées pour former le toit en paraboloïde hyperbolique.
Veiller à ce que ces murs soient suffisamment hauts pour accueillir la hauteur du toit.
Phase 2 : Créer la coque

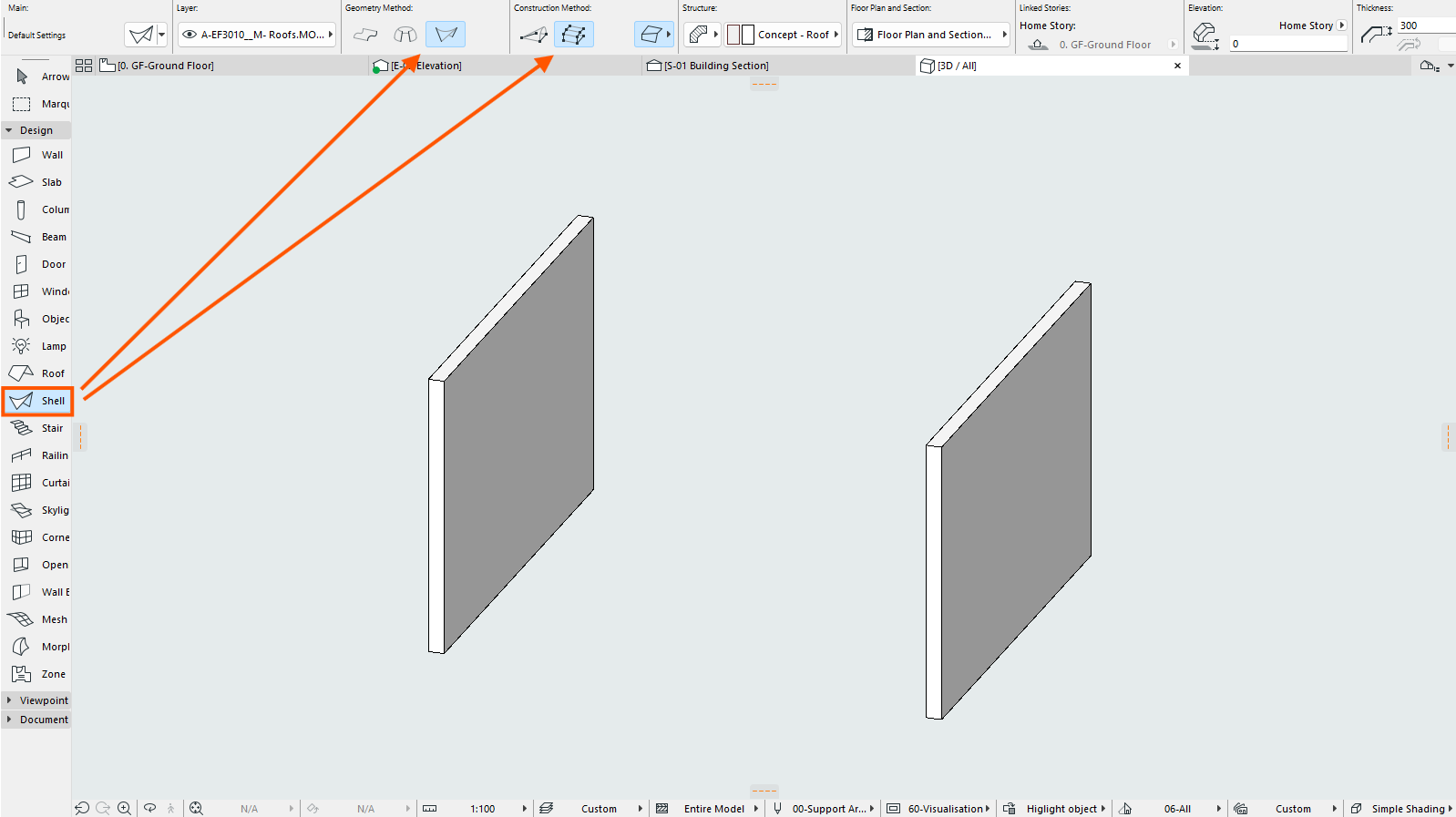

- Activer l’Outil Coque dans la Boîte à outils.
- Régler la Méthode de géométrie de la coque sur Réglée.
Régler la Méthode de construction de la coque sur Détaillée.
- Cliquer sur la face de l’un des murs de référence pour l’utiliser comme plan d’édition, puis commencer à définir les profils de la coque.
- Double-cliquer lorsque le premier profil est prêt.

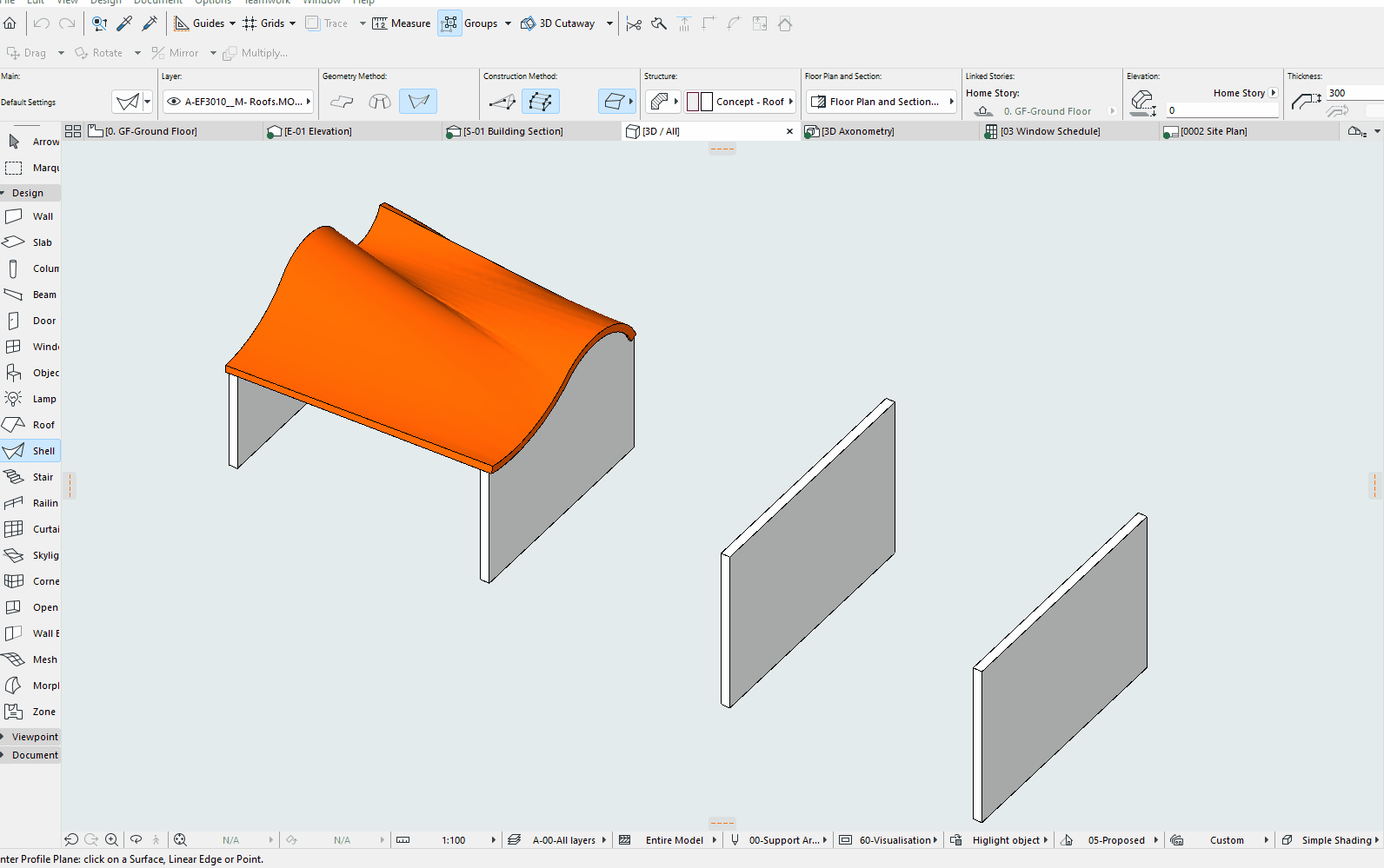

Passer au mur opposé pour l’utiliser comme plan d’édition pour le profil opposé, puis cliquer à nouveau pour créer la coque de base.
Astuce : une indication sur l’étape suivante apparaît en bas à gauche dans la fenêtre Archicad. La coque de cet exemple ne comporte que deux faces principales, mais il est possible d’en ajouter autant que nécessaire.
Phase 3 : Ajuster et affiner la coque

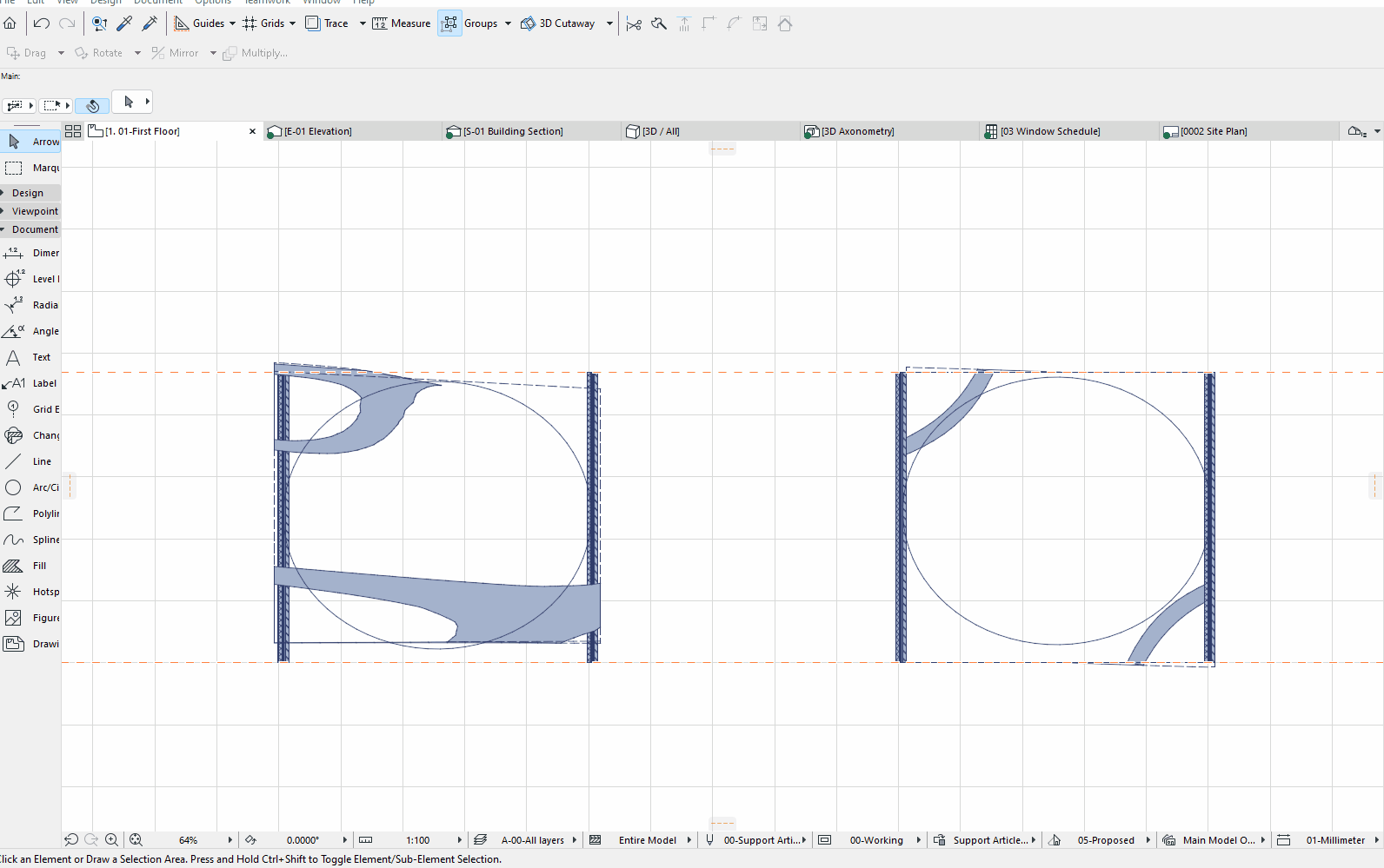

- Sur le plan d’étage, utiliser un outil Polyligne, Spline ou Arc/Cercle pour définir le contour du paraboloïde.
- Sélectionner la Coque, puis utiliser Clic droit / Définir le contour de la coque.
- Maintenir ensuite la barre d’espace enfoncée et cliquer sur la spline ou l’ellipse dessinée précédemment pour découper le contour de la coque. Cette opération permet d’obtenir une forme précise de paraboloïde hyperbolique.
La forme peut être affinée davantage en ajoutant des points de référence supplémentaires ou en ajustant ceux qui existent déjà.
- Appliquer des matériaux ou des composites à la coque afin de correspondre à la construction souhaitée.
Utiliser la commande Raccorder éléments à Toit/Coque pour ajuster les murs du projet à la coque.
