Description

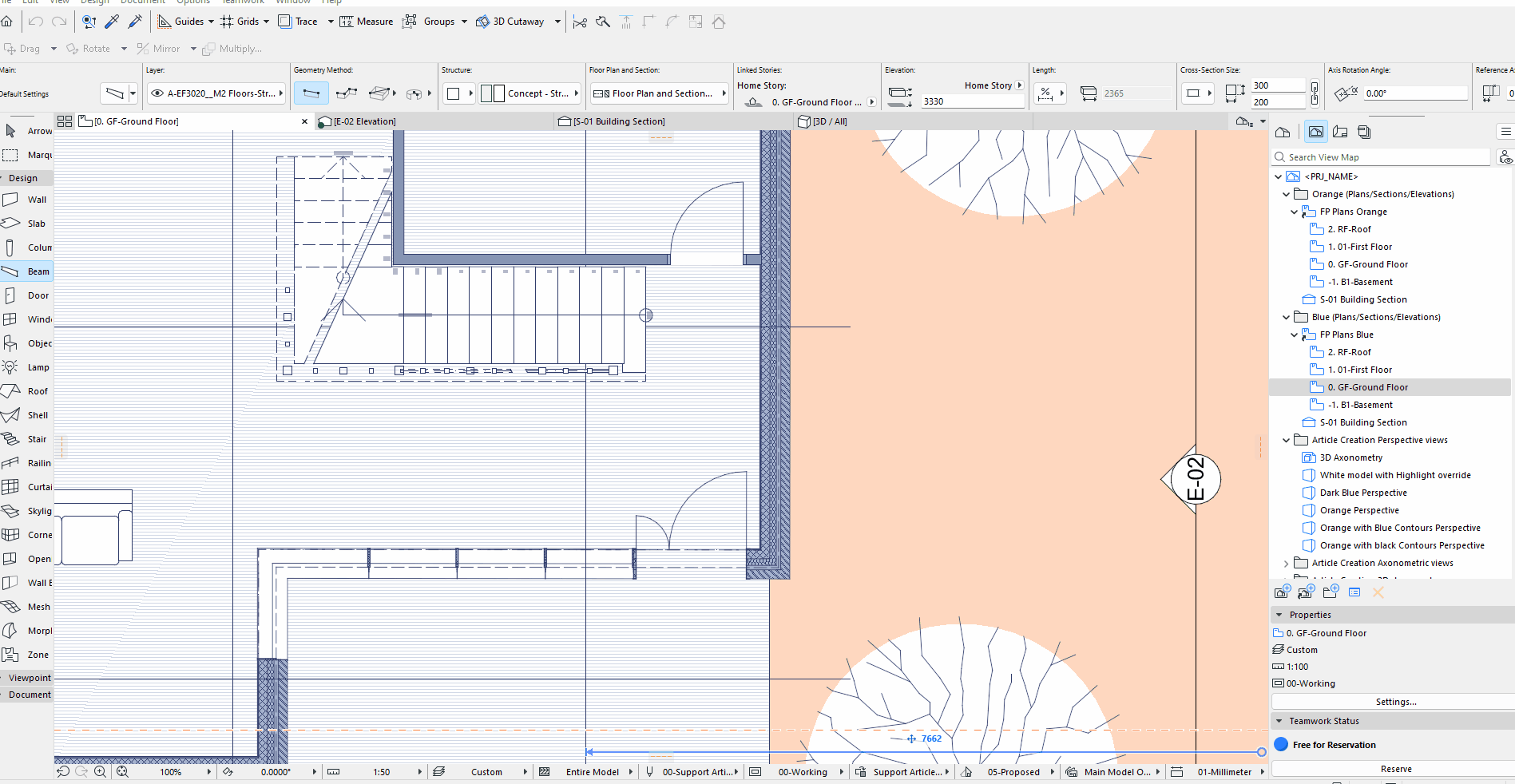

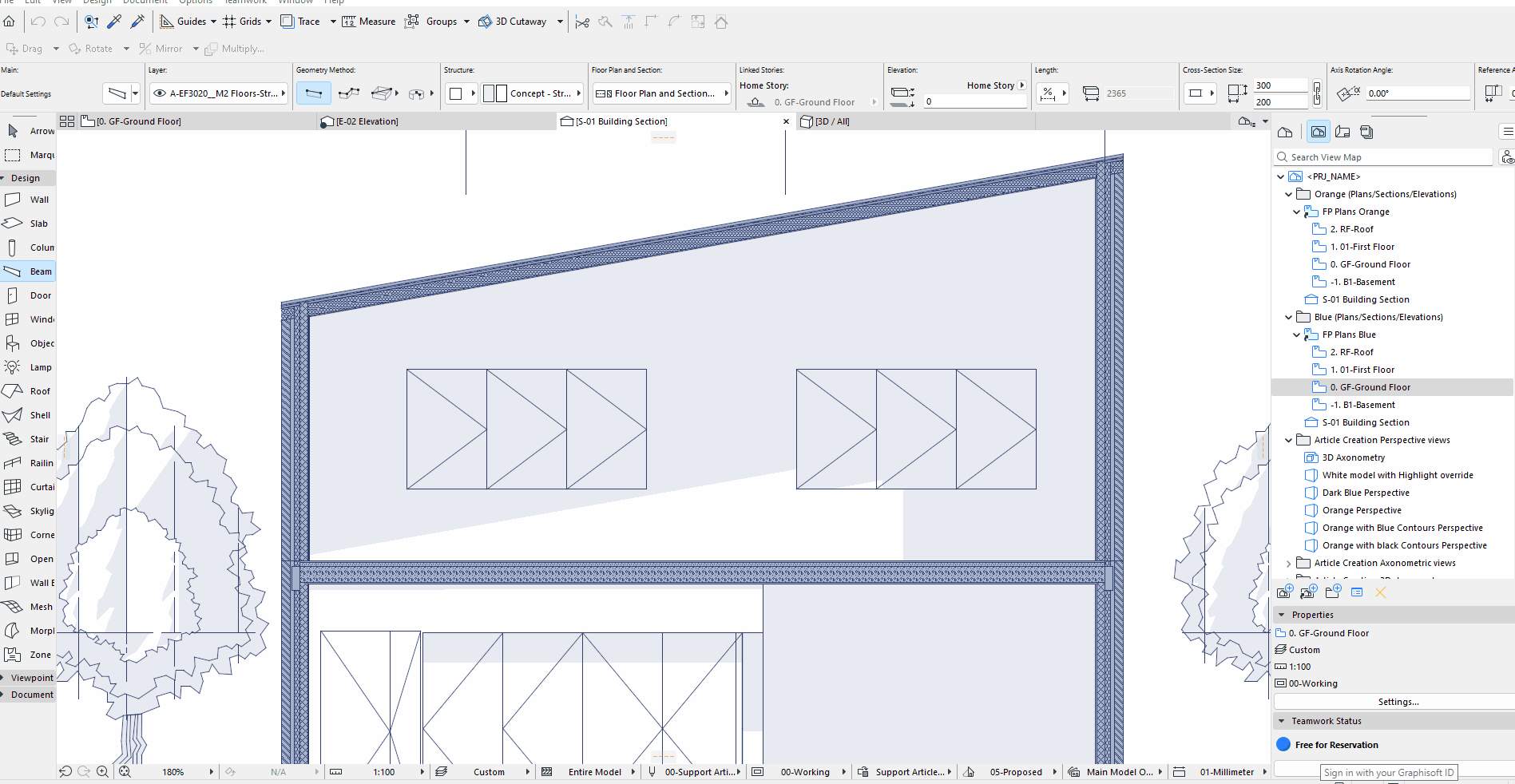

Les hachures apparaissent minuscules en zoomant sur le plan, malgré leur bonne configuration. Ce problème peut rendre les détails difficiles à lire et à interpréter.
Solution
Le problème se produit parce que l’option Apparence réelle de hachure est désactivée dans les Options vue écran. Par défaut, les hachures sont configurées pour s’afficher en hachures réelles, mais ce paramètre peut être désactivé, ce qui les fait apparaître plus petites ou déformées lors du zoom.
Pour résoudre ce problème, voici les étapes à suivre :
Activer Apparence réelle de hachure :
- Aller dans Vue / Options vue écran.
- S’assurer que l’option Apparence réelle de hachure est activée. Cela garantit que les hachures s’affichent correctement à l’écran.
Ajuster l’échelle de la hachure :
- Si les hachures semblent toujours trop petites ou trop grandes, vérifier les paramètres d’échelle :
- Aller dans Options / Attributs élément / Hachures…
- Rechercher la hachure à ajuster.
- Développer la section Apparence dans le panneau de droite.
- Ici, il est possible de définir le type de hachure sur A Échelle indépendante (taille du papier) si l’on souhaite que le motif reste de la même taille quel que soit le niveau de zoom, ou sur A Échelle du plan (taille modèle) si l’on veut qu’il s’adapte proportionnellement à chaque vue.
