Créer un toit en forme de cloche

Mise à jour

Description

Il est nécessaire de modéliser un toit en forme de cloche dans Archicad, mais l’outil Toit standard ne fournit pas la forme courbe requise. Le toit doit présenter un profil lisse et courbé rappelant une cloche en vue latérale.

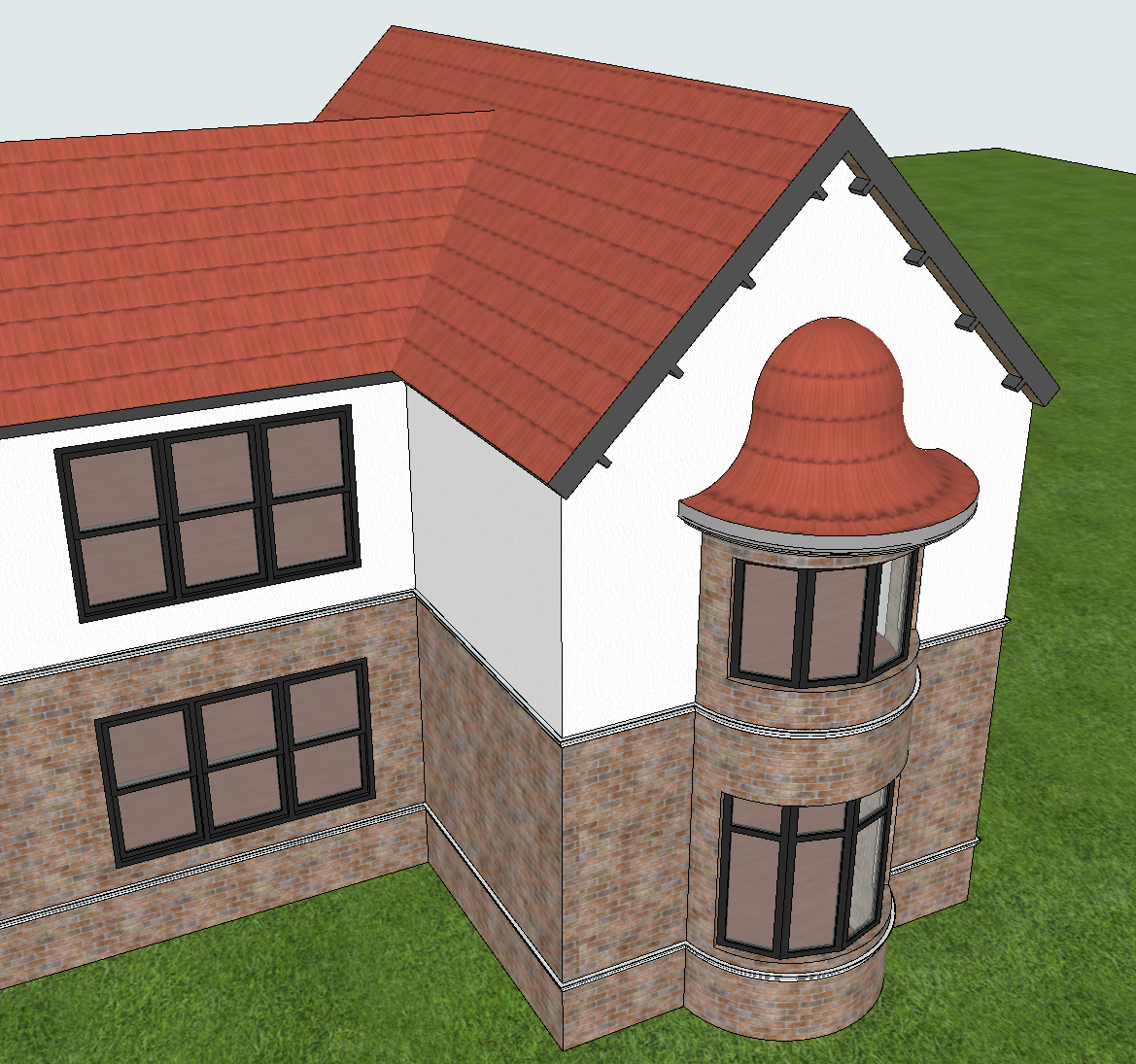

Vue 3D dans Archicad d’une maison où la coque de toit bombée rouge est maintenant placée au‑dessus d’une tourelle vitrée arrondie en briques, s’alignant avec le toit principal en tuiles rouges et la façade combinant rez‑de‑chaussée en briques et étage crépi blanc avec grandes fenêtres noires.

Solution

Pour créer un toit en forme de cloche dans Archicad, il est recommandé d’utiliser l’outil Coque avec la méthode de géométrie par révolution. Cette approche permet une modélisation précise des surfaces courbes et convient particulièrement à ce type de toit.

Les étapes suivantes permettent d’obtenir le résultat souhaité :

  1. Tracer le profil du toit à l’aide de l’outil Polyligne.
  2. Activer l’outil Coque, en utilisant la géométrie par révolution et la méthode de construction détaillée.

  3. Avec l’outil Baguette magique (maintenir la barre d’espace pour l’activer), créer la coque en utilisant la polyligne tracée comme profil.

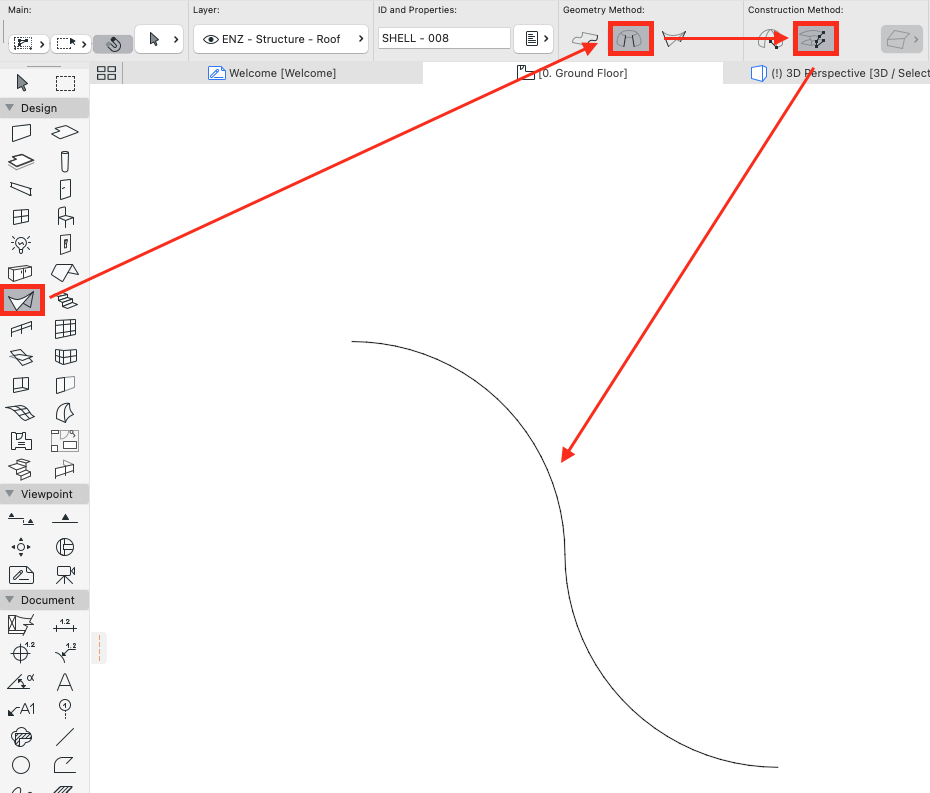

    Capture d’écran d’Archicad montrant la palette d’outils à gauche avec l’outil Coque (Shell) surligné, la barre d’options en haut où les méthodes de géométrie et de construction sont encadrées en rouge, et des flèches rouges pointant vers une ligne courbe dessinée dans la zone de travail pour illustrer la création d’une coque à partir d’un tracé.
  4. Lorsque Archicad le demande, définir le point central de la coque par révolution ou l’axe de symétrie.

  5. Dans la fenêtre Saisir angle de révolution apparaît, régler l’angle sur 180 degrés.

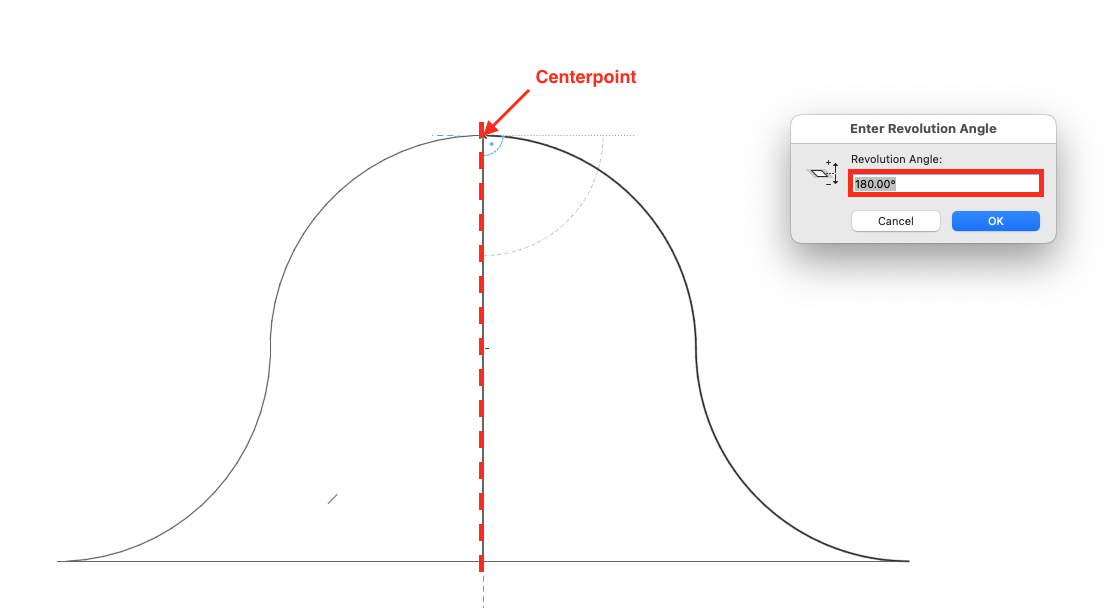

    Dessin 2D dans Archicad montrant un profil courbe symétrique autour d’un axe vertical rouge en pointillés, avec une flèche indiquant le « Centerpoint » en haut de la courbe et, à droite, la boîte de dialogue « Enter Revolution Angle » où l’angle de révolution est saisi à 180 degrés pour créer une coque par révolution.
  6. Une fois la coque créée, passer en Vue 3D, puis cliquer sur l’un des nœuds situés sur la ligne centrale de l’axe de rotation de la demi-cloche.

  7. Dans la palette rapide, sélectionner la commande Incliner l’axe, puis incliner la coque de 90 degrés vers le bas.

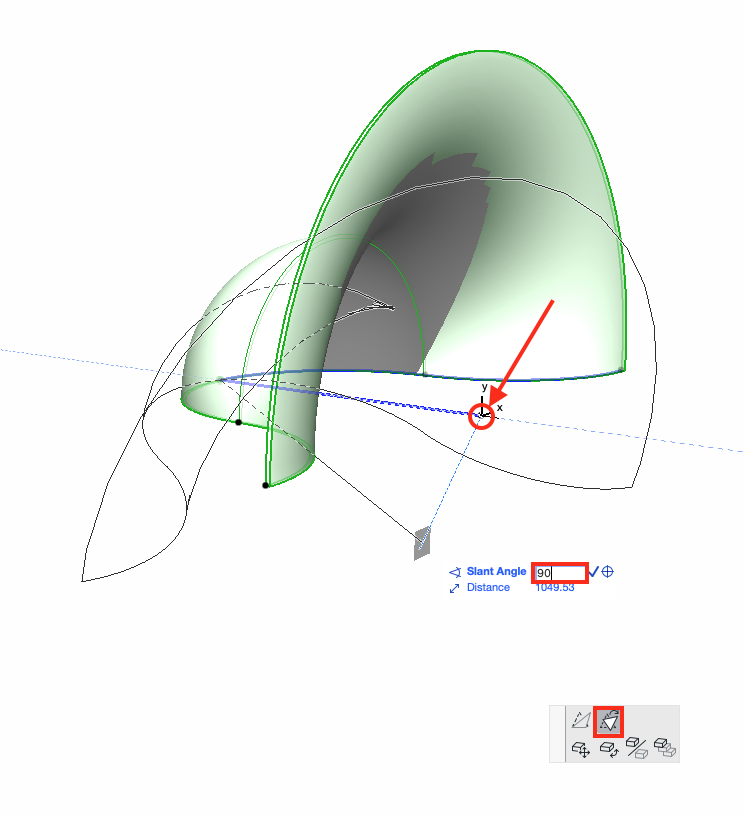

    Vue 3D dans Archicad d’une coque verte complexe générée à partir de courbes, avec un vecteur d’orientation X‑Y surligné par une flèche rouge au pied de la coque, la palette contextuelle en bas à droite où le mode d’édition de coque est encadré, et une étiquette « Slant Angle » indiquant un angle de 90 degrés pour ajuster l’inclinaison de l’élément.

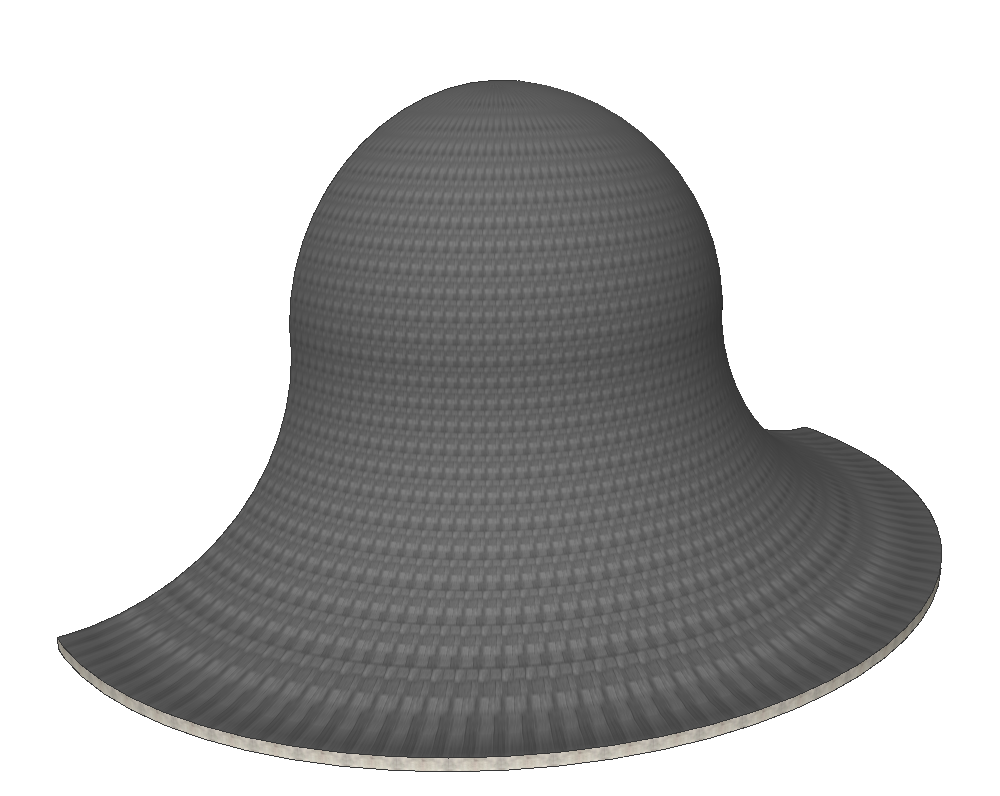

Vue 3D d’une coque Archicad terminée représentant un petit toit bombé en forme de cloche, avec surface gris foncé texturée par un motif régulier et rebord légèrement saillant à la base, prêt à être placé au-dessus d’une tourelle ou d’un volume circulaire.





En suivant ces étapes, il est possible d’obtenir un toit en forme de cloche correctement façonné. La flexibilité de l’outil Coque en fait l’option la plus adaptée pour ce type de formes courbes, en offrant un contrôle complet sur la forme et l’orientation. Si le toit nécessite des ajustements supplémentaires — par exemple pour affiner la courbe ou les bords — les paramètres de la coque ou le profil peuvent toujours être modifiés.
