Connecter deux toits avec des pentes différentes – Site de Support

Description

Lors de la conception de toitures complexes, il est fréquent de devoir connecter deux toits présentant des pentes différentes. Cette opération peut devenir chronophage si chaque angle doit être ajusté manuellement.

Vue 3D dans Archicad de deux pans de toiture inclinés juxtaposés formant un pli au centre, avec trois couches visibles (couverture rouge, couche intermédiaire orange, support structurel gris), illustrant la jonction entre deux toitures multicouches

Solution

Archicad propose un moyen automatique de connecter deux toits aux pentes différentes en utilisant la fonctionnalité Définir arête à onglet dans les Options arête personnalisée. Cet outil simplifie le processus et évite les ajustements manuels des angles. Pour procéder :

1. Sélectionner les deux toits : Commencer par sélectionner les deux toits à connecter. Veiller à ce que les deux bords de toit à joindre soient mis en surbrillance.

2. Ouvrir les Options arête personnalisée : Cliquer sur le bord partagé entre les deux toits. Une palette contextuelle apparaît une fois le bord sélectionné. Dans cette palette, cliquer sur l’option Options arête personnalisée. La boîte de dialogue de configuration s’ouvre alors.

Vue 3D rapprochée d’une jonction de toitures dans Archicad, montrant le bord d’un pan de toit sélectionné avec une palette flottante ouverte ; l’outil « Custom Edge Settings » est affiché et son icône de réglage d’angle est encadrée en rouge avec une flèche rouge pour indiquer l’option permettant de modifier l’angle du bord.

3. Régler sur Définir arête à onglet : Dans la boîte de dialogue Options arête personnalisée, se rendre dans la section Angle. Sous cette section, choisir Définir arête à onglet. Ce réglage aligne automatiquement les bords des deux toits aux angles appropriés, créant une transition continue entre eux.

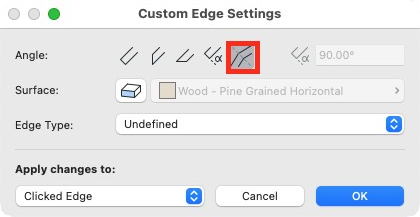

Fenêtre de dialogue « Custom Edge Settings » d’Archicad affichant les options d’angle de bord en haut, où l’icône de bord incliné est encadrée en rouge, ainsi que les paramètres de surface, de type de bord et la liste déroulante « Apply changes to », avec les boutons « Cancel »

4. Confirmer et appliquer : Cliquer sur OK pour appliquer les paramètres. Les toits sont alors connectés avec des bords alignés, sans nécessiter d’autres ajustements manuels.

Vue 3D dans Archicad de deux pans de toiture inclinés raccordés de façon continue, formant un pli central sans rupture, avec trois couches visibles (couverture rouge, couche intermédiaire orange, support structurel gris) pour illustrer le résultat après réglage de l’angle du bord.
