Dans certains cas, lorsque la toiture est gauche ou qu'elle est difficilement réalisable avec l'outil toiture, il peut être recommandé de créer l'élément avec un maillage puis de convertir le maillage en toiture.
Solution
- La commande Convertir maillage en toiture est disponible après installation de l'extension Goodies. L'application est disponible au lien suivant : Goodies 27 (versions précédentes en bas de page).
- Une fois l'extension installée. Créer la toiture complexe à l'aide de l'outil maillage.
Voici un exemple simple :

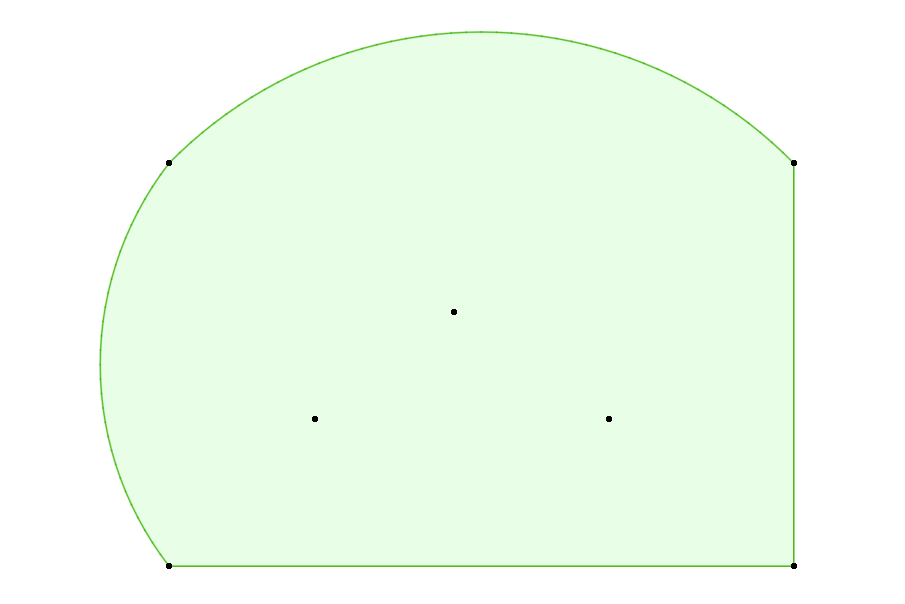

Le maillage en plan

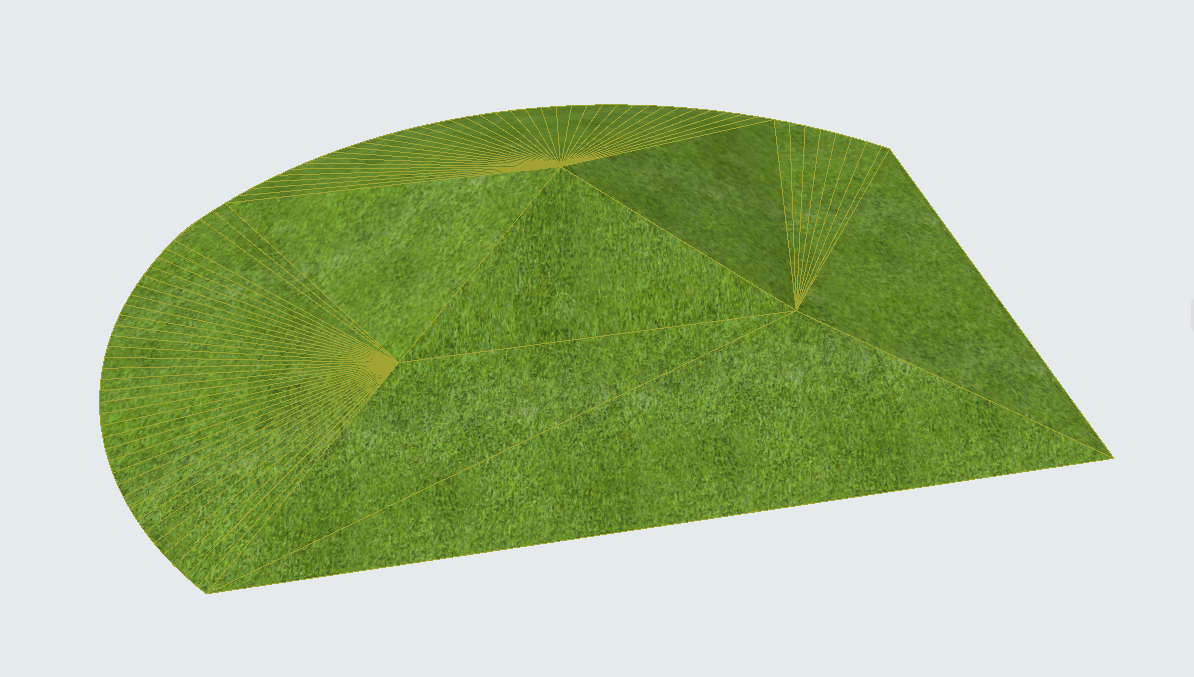

Et en 3D
- Sélectionnez votre maillage depuis une vue en plan et aller au menu Dessin / Extras de dessin / Convertir maillage en toiture.
- Supprimer ou bien cacher le calque du maillage qui a servi à créer la toiture.

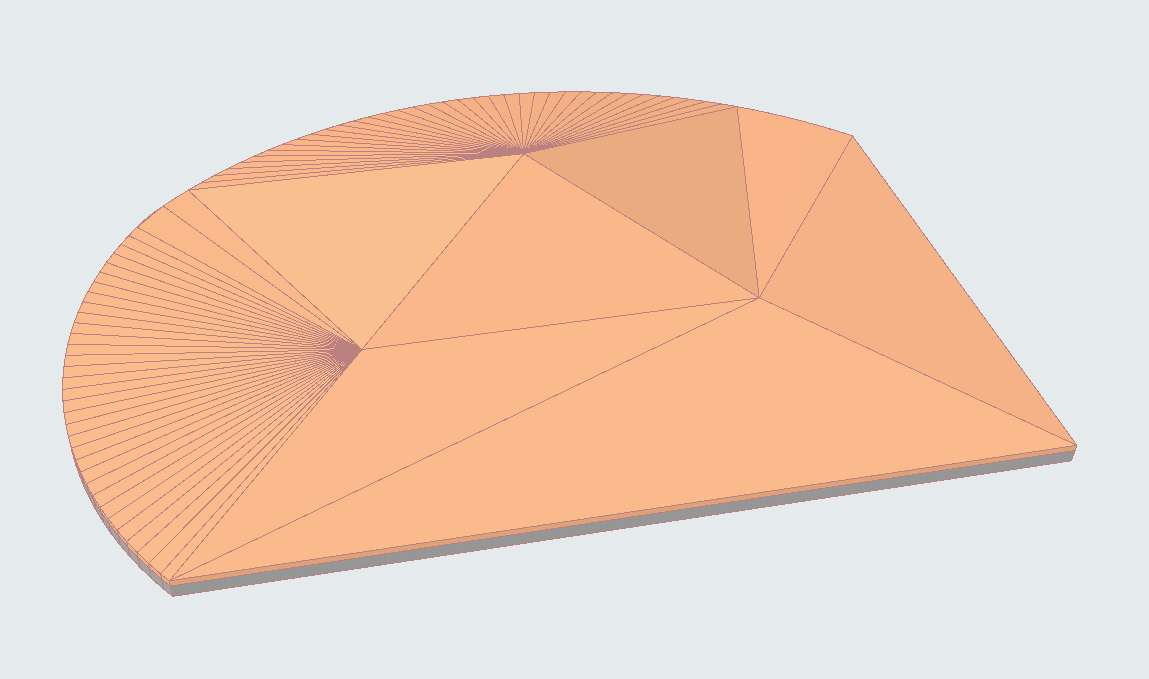

- Le maillage a été converti en plusieurs pans de toiture uniques, leurs réglages, p.ex. le type de structure composite, peuvent être définis maintenant comme souhaité.
