Description
La conception de poutres à segments multiples peut sembler complexe. Cependant, ces poutres peuvent être réalisées de manière efficace dans Archicad.
Solution
Cet article détaille les étapes nécessaires pour créer une poutre à plusieurs segments.
- Dessiner la poutre en plan.

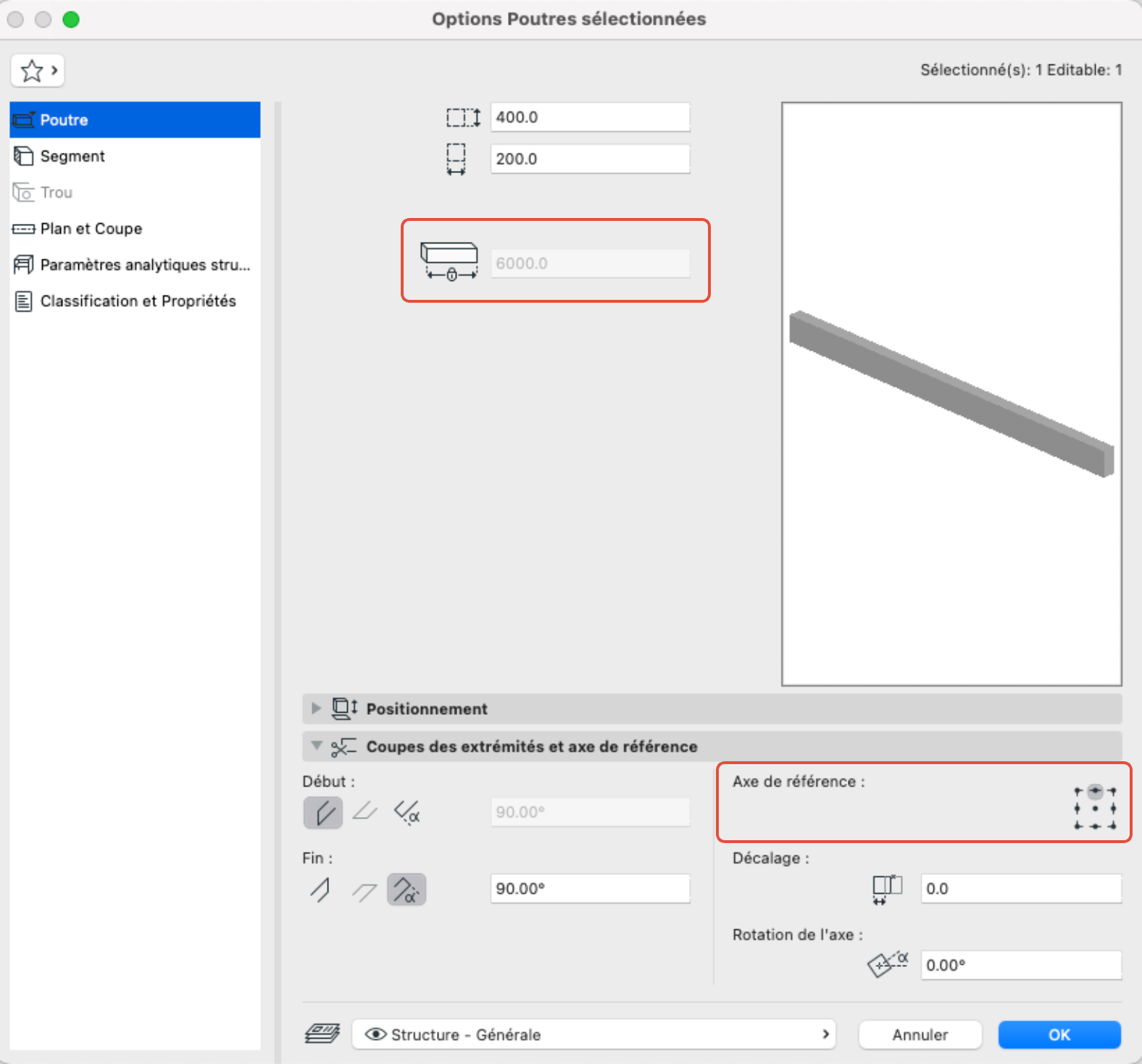

- Dans les Options Poutres sélectionnées sous Poutre et Coupes des extrémités et axe de référence Remplacer l'axe de référence en haut au centre.

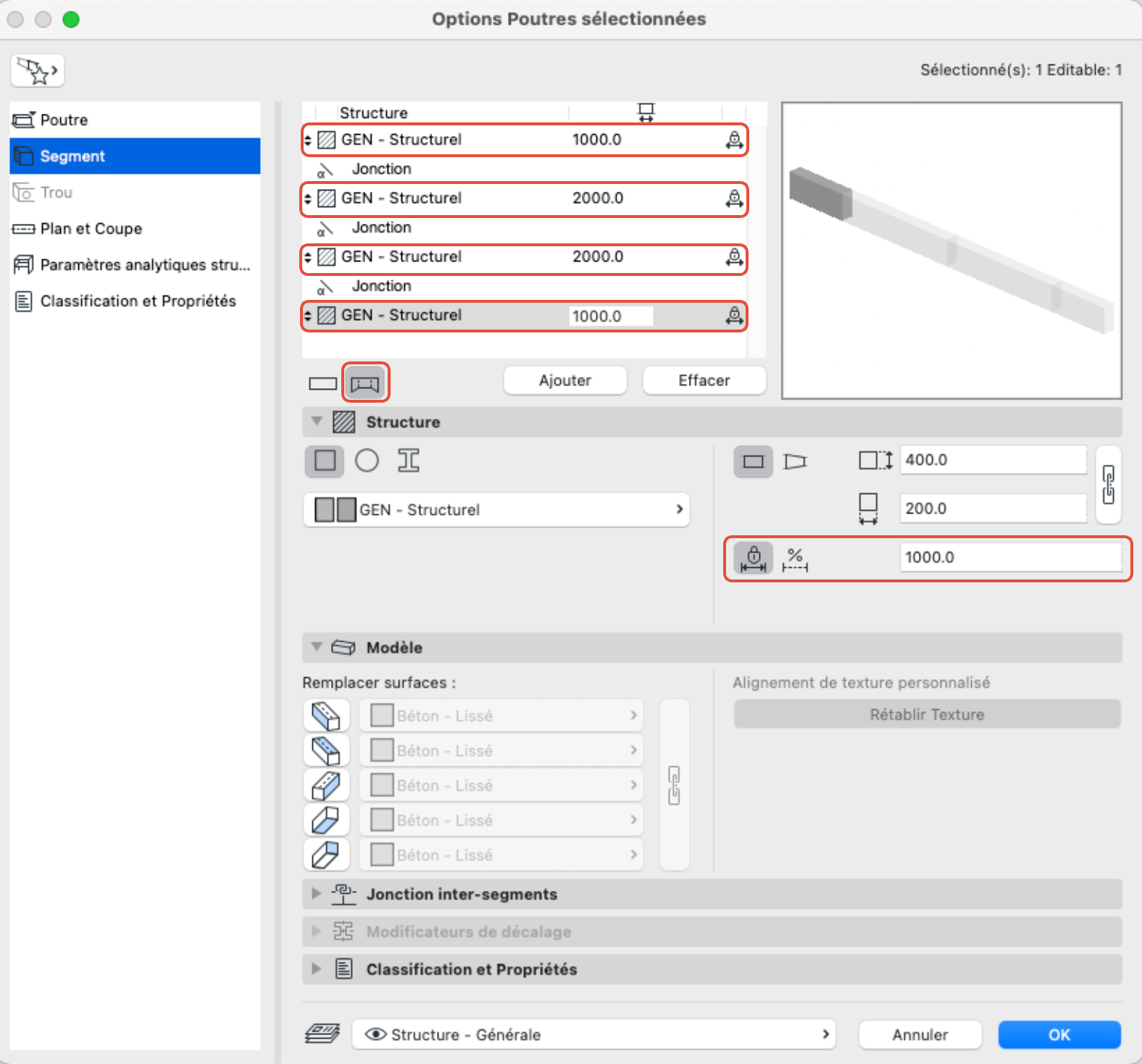

- Dans l'onglet Segment, sélectionner Multi-segment, ajouter 3 segments supplémentaires.
- Modifier la longueur des segments

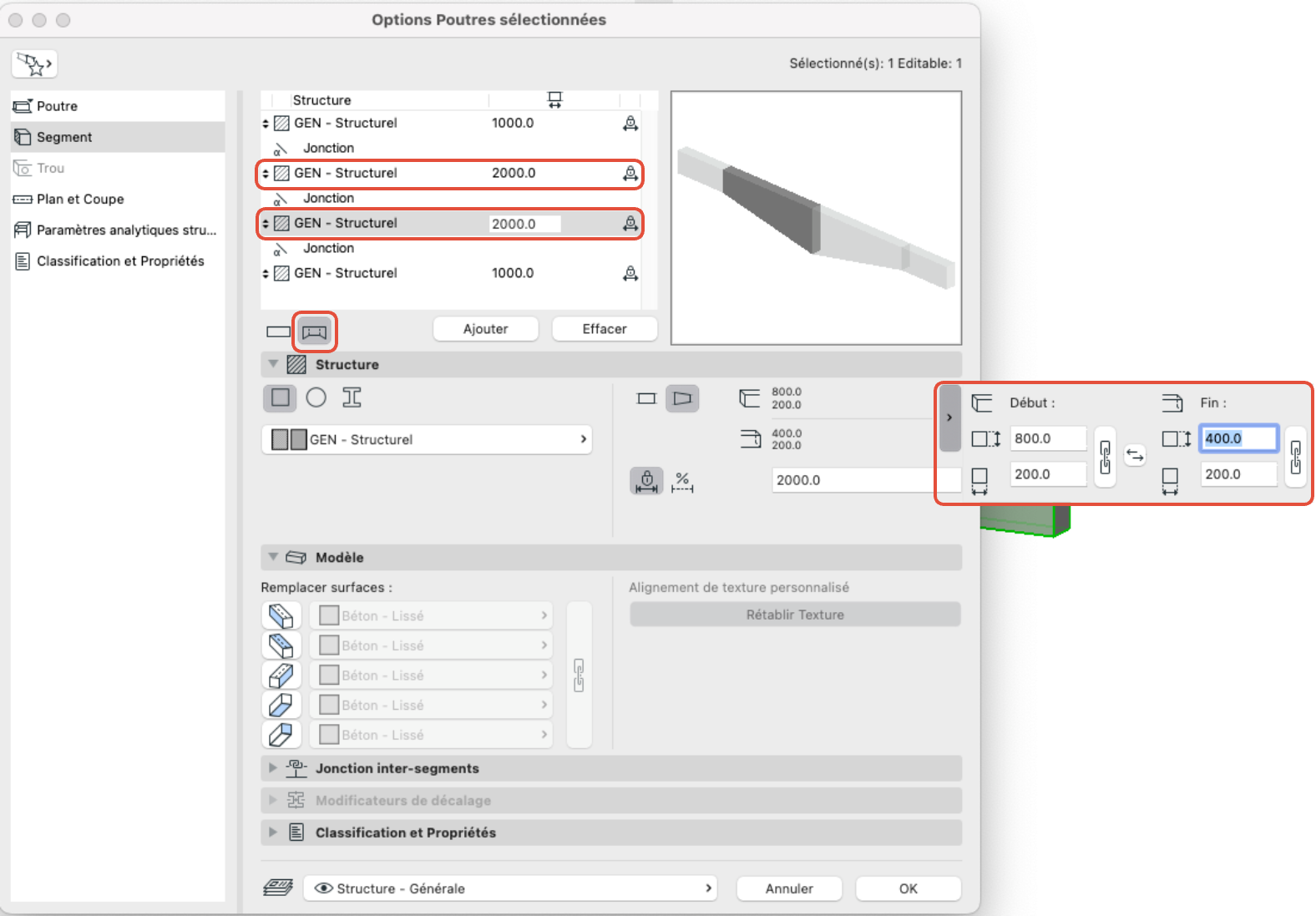

- Sélectionner Taille à inertie variable et modifier les tailles des deux segments intérieurs.
