Description
Quelquefois, des problèmes d'affichage en plan avec les fenêtres de toit peuvent survenir.
Voici les points à vérifier pour résoudre les problèmes suivants :
- Les ouvertures de toit n'apparaissent pas
- Les ouvertures de toit apparaissent avec un type de ligne incorrect
- Les ouvertures de toit apparaissent dans une mauvaise couleur
- Les ouvertures de toit sont affichées aux mauvais étages
Solution
Quel outil a été utilisé pour placer les ouvertures de toit ?

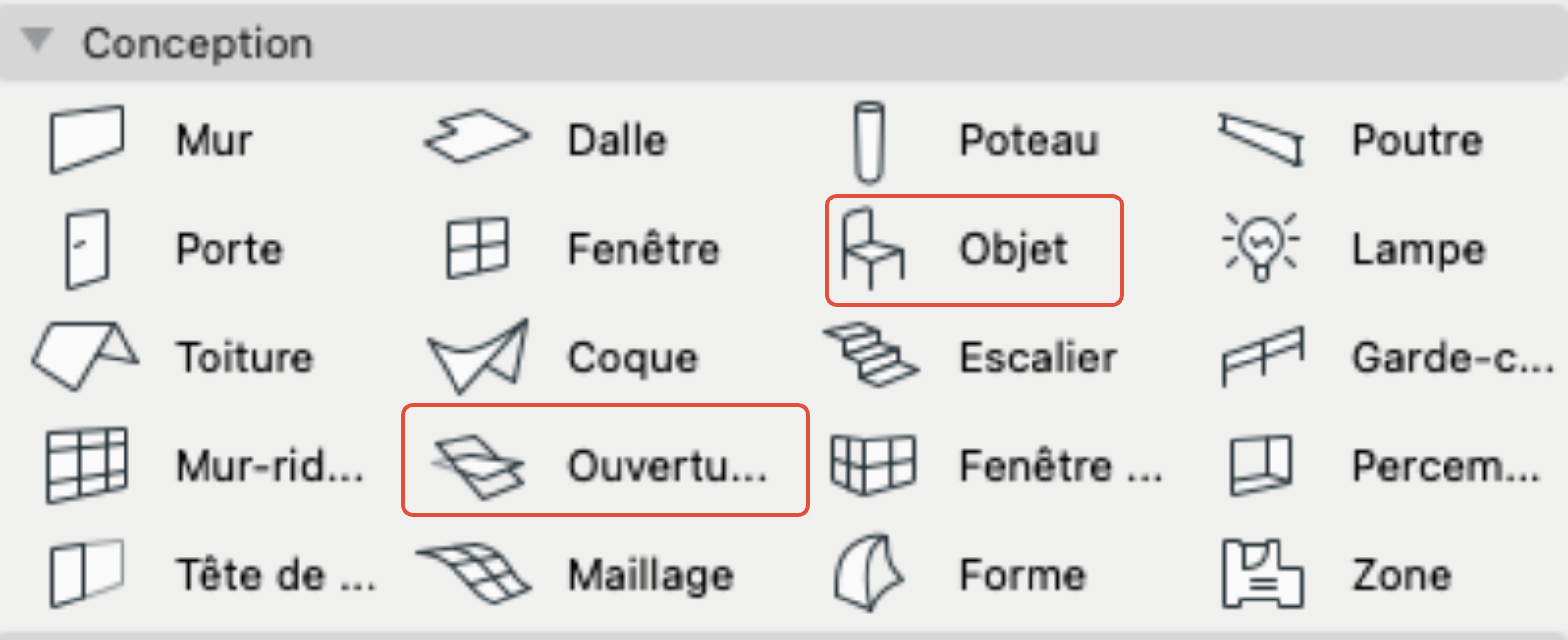

Il existe deux façons de placer les ouvertures de toit
- Utilisation de l'outil Ouverture de toit
- Utilisation de l'outil Objet
Selon l'outil utilisé, les étapes de travail et les options d'affichage diffèrent.
Outil Ouverture de toit
Les ouvertures de toit placées à l'aide de l'outil Ouverture de toit sont associées au toit. Par conséquent, les paramètres du toit peuvent également influencer l'affichage.
Aller au menu Paramètres pour l'outil Ouverture de toit / Plan et coupe / Symbole et Contour :
- Les types de lignes sont remplacés ?
- Les stylos sont remplacés ?
- Quelle ligne de symbole est définie ?
- Quel stylo de ligne de symbole est défini ?
- Quel type de ligne non coupé est défini ?
- Quel stylo de ligne non coupé est défini ?
- Quel type de ligne au plafond est défini ?
- Quel stylo de ligne au plafond est défini ?
Pour plus d'information sur ce sujet : Outil Ouverture de toit

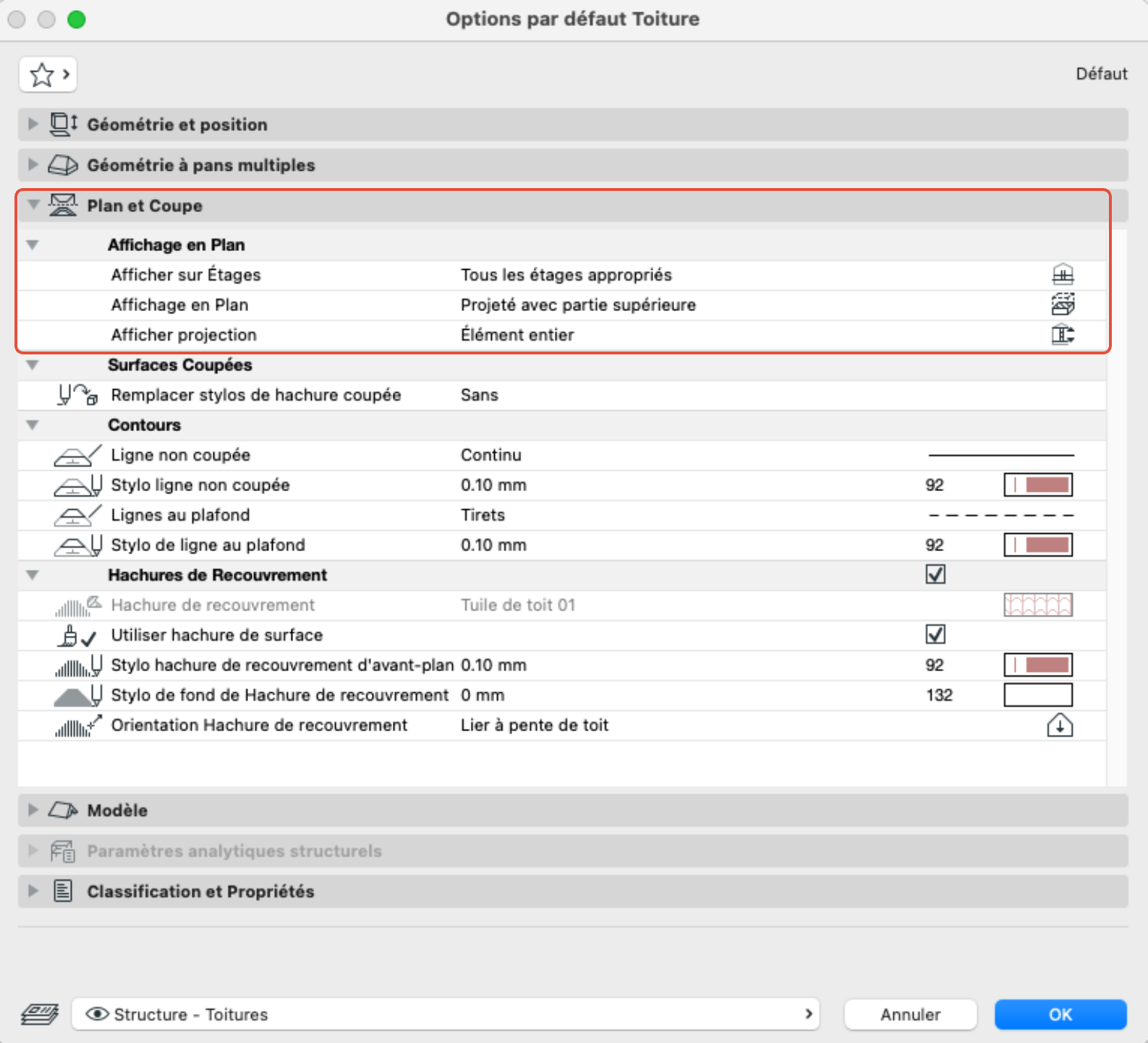

Aller au menu Options de l'outil toiture / Plan et coupe / Affichage en plan :
- Quel paramètre est défini pour l'option Afficher sur Étage ? Ce paramètre détermine à quel étage les fenêtres de toit sont affichées.
- Quel paramètre est défini pour l'option Affichage en plan ?
- Quel paramètre est défini pour l'option Afficher projection ?
Pour plus d'informations sur ce sujet : Options de l'outil Toiture
Outil Objet

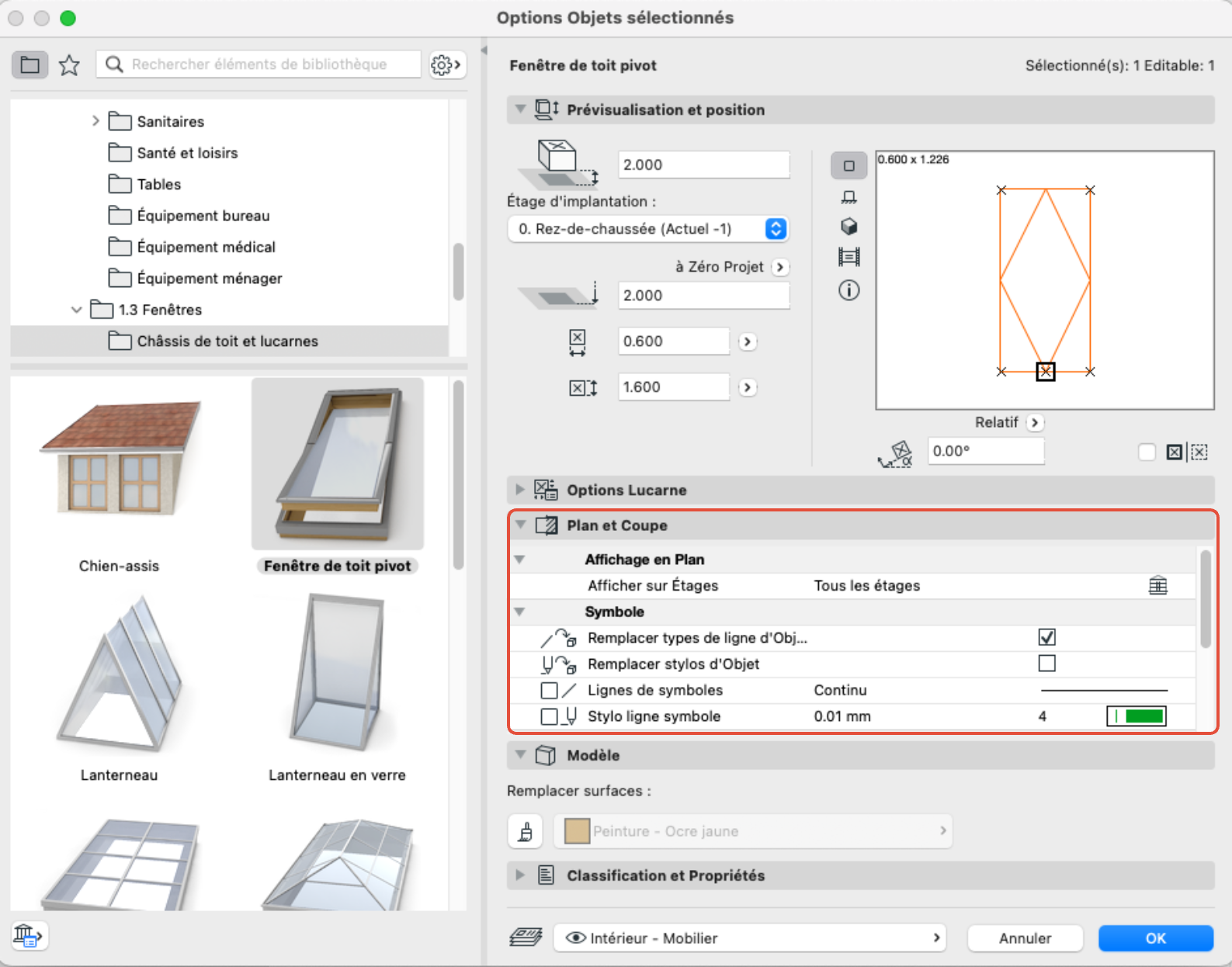

Aller au menu Options de l'outil objet / Plan et coupe / Affichage en plan et Symbole, vérifier les paramètres :
- Quel paramètre est défini pour l'option Afficher sur Étage ? Ce paramètre détermine à quel étage les ouvertures de toit sont affichées
- Les types de ligne d'objet sont-ils remplacés ?
- Les stylos d'objet sont-ils remplacés ?
- Quel type de ligne de symbole est défini ?
- Quel stylo de ligne de symbole est défini ?
Si les ouvertures de toit sont placées avec l'outil Objet, des étapes de travail supplémentaires doivent être effectuées :
- L'ouverture de la toiture doit être créée manuellement (Percement ou une soustraction de la toiture).

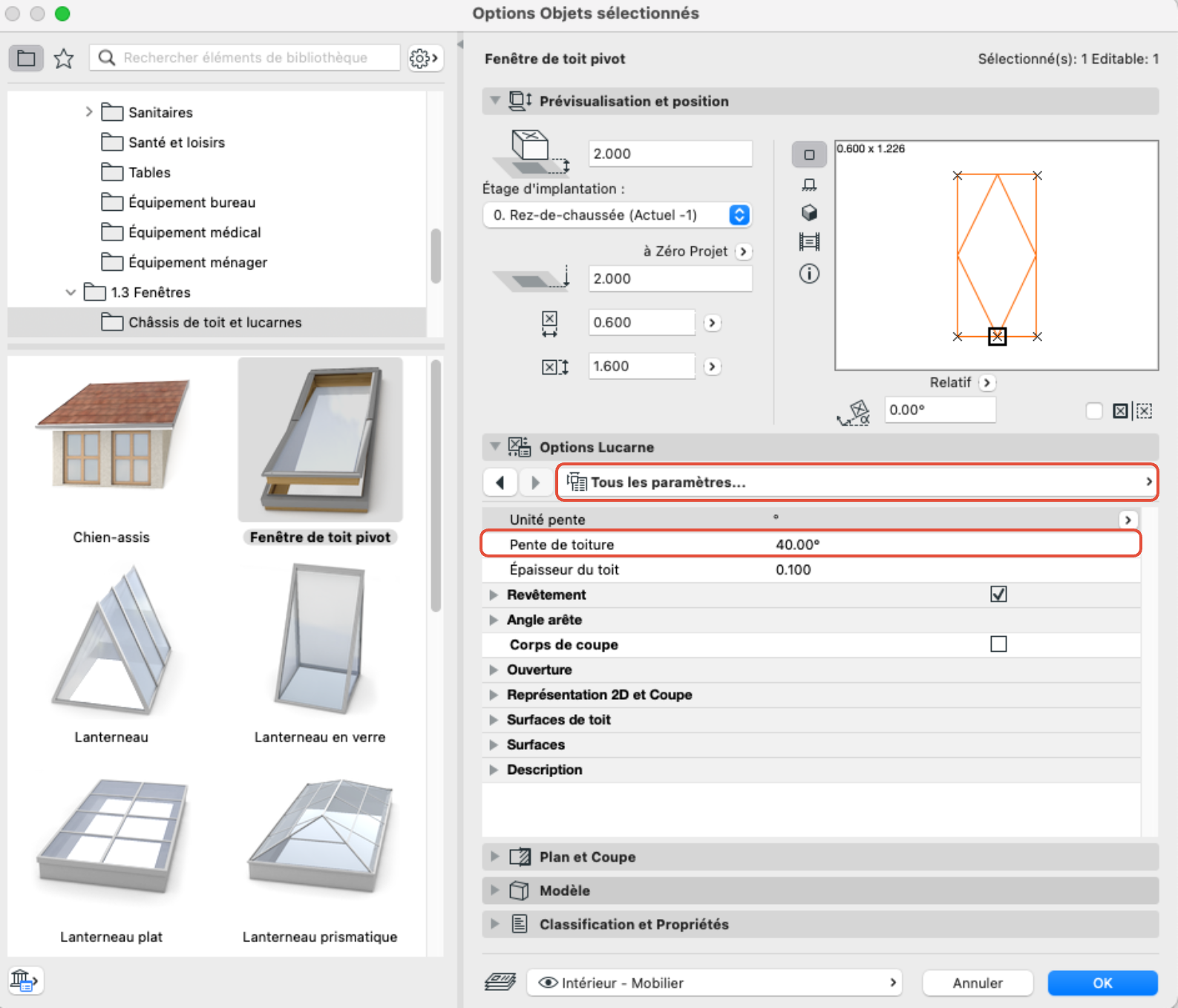

- L'inclinaison de l'ouverture de toit doit être définie manuellement (Options d'Objet / Tous les paramètres / Pente de toiture).
Vérifier la représentation de la vue modèle

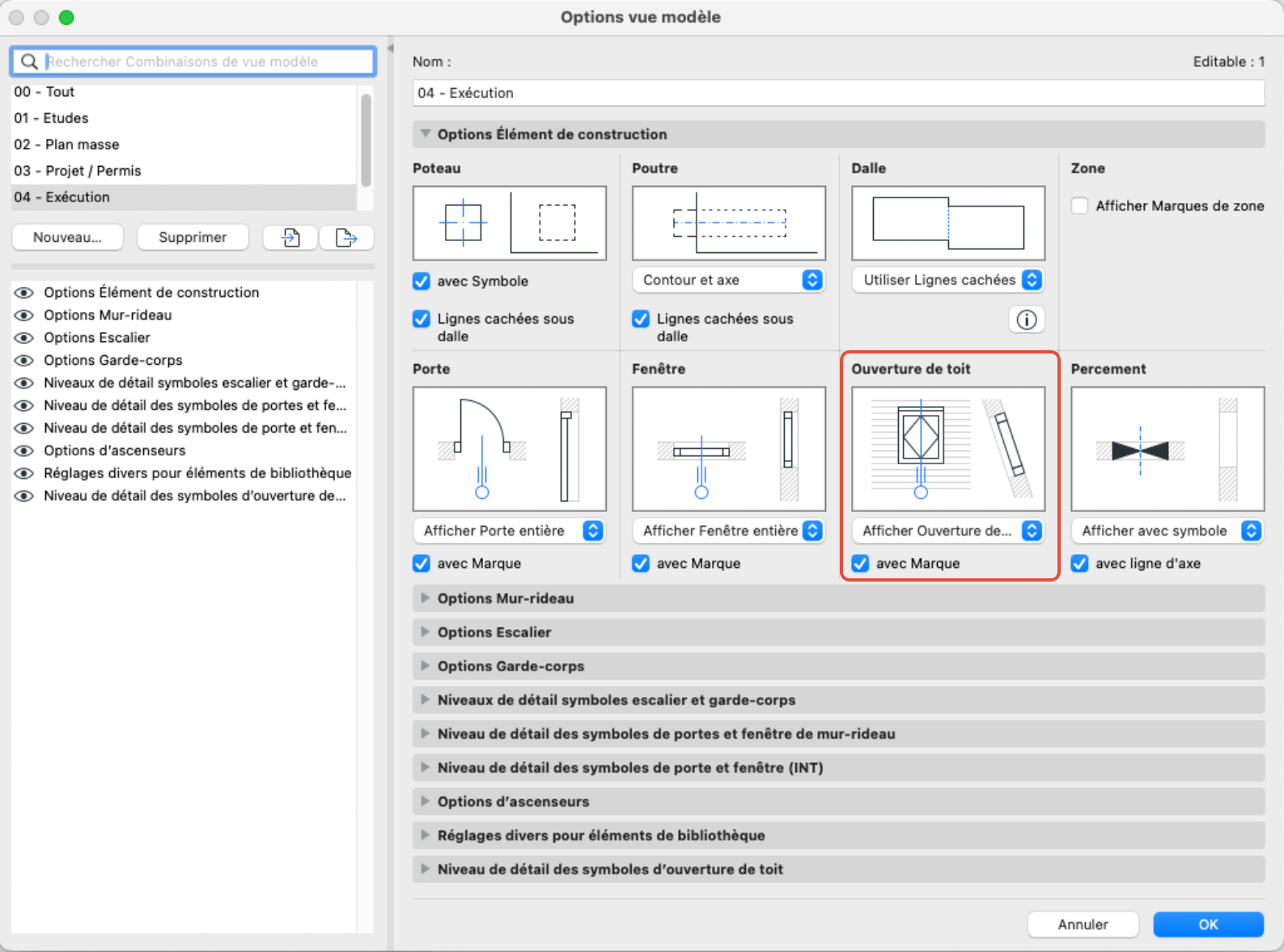

- Aller au menu Documentation / Vue modèle / Options vue modèle / Combinaison vue modèle utilisée / Options des éléments de construction :
Pour l'outil Ouverture de toit, l'affichage doit être en Entier. -

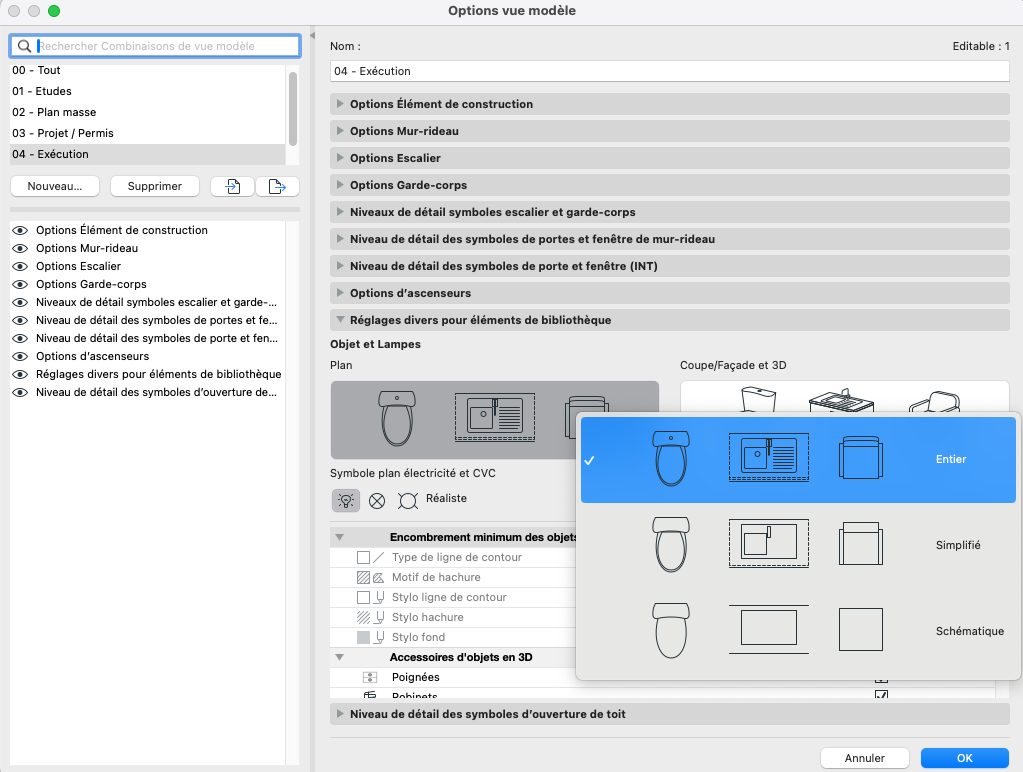

Aller au menu Documentation / Vue modèle / Options vue modèle / Combinaison vue modèle utilisée / Réglages divers pour éléments de bibliothèque :
Pour l'outil Objet, l'affichage doit être en Entier.
Pour plus d'informations sur ce sujet : Options vue modèle
Une substitution graphique est appliquée ?
Aller au menu Documentation / Substitutions graphiques / Combinaisons de Substitutions graphiques :
- Une combinaison de substitutions graphiques est activée ?
- Une règle de substitution graphique influence la représentation des ouvertures de toit ou des objets ?
Pour plus d'informations sur ce sujet : Substitutions graphiques
Vérifier les paramètres du filtre de rénovation :

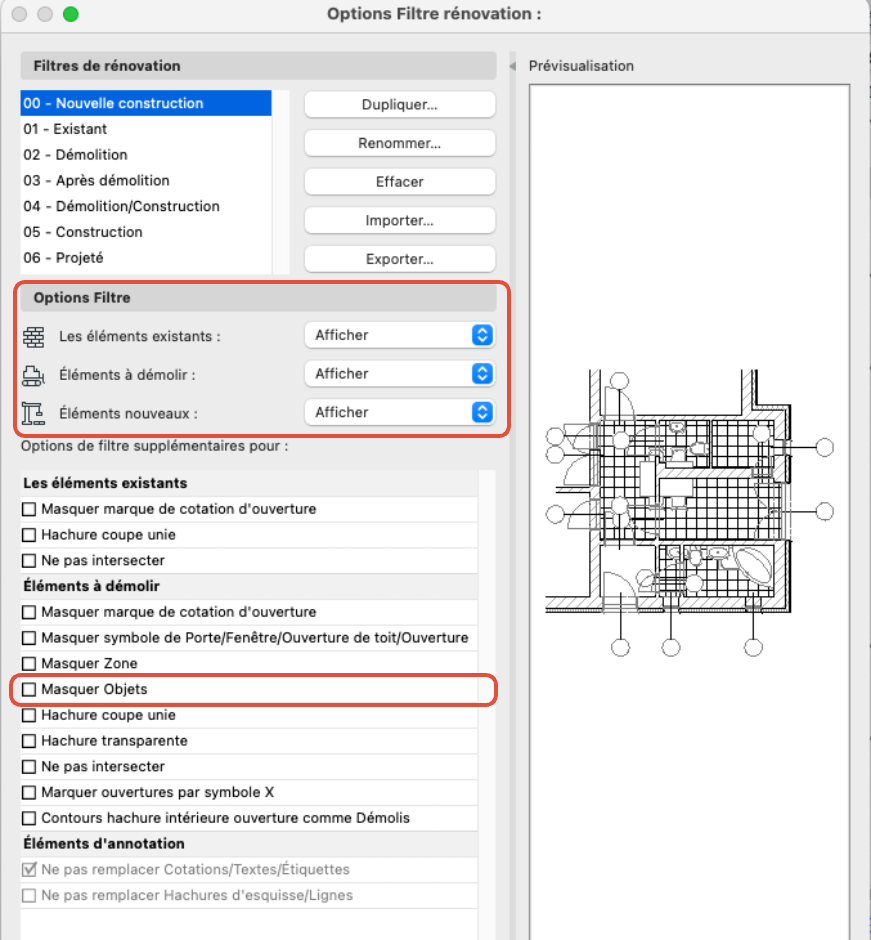

Aller au menu Documentation / Rénovation / Options filtre de rénovation :
Selon l'état de rénovation appliqué à l'ouverture de toit (Existant / Démolition / Nouvel état) :
-
Vérifier les Options Filtre, Pour être visibles, ces éléments ne doivent pas être définis comme : Masquer, mais plutôt comme Remplacer ou Afficher.
Attention : Modifier ces réglages va impacter le filtre de rénovation sélectionné et l'affichage du projet. -
Dans le cas des ouvertures de toit avec l'outil Objet, la case Masquer Objets ne doit pas être cochée.
Si les éléments sont définis comme Remplacer, il faut vérifier les règles de substitution graphiques pour l'état correspondant (Existant / Démolition / Nouvel état).
Pour plus d'informations sur ce sujet : Filtre de rénovation
Vérifier les paramètres Anciennes versions

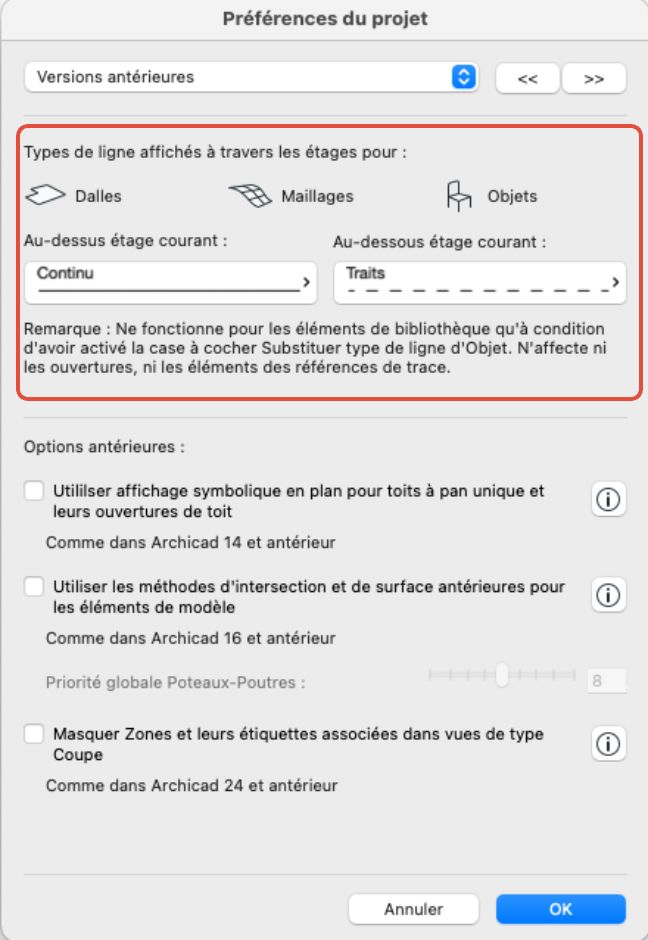

Aller au menu Options / Préférences projet / Anciennes versions :
Les types de ligne définis ici peuvent être pertinents pour l'affichage en plan des ouvertures de toit à condition que :
- Les ouvertures de toit soient placées avec l'outil Objet.
- Dans les Options d'Objets / Remplacer types de ligne d'Objet soit bien coché.
-
Afficher sur Étage doit avoir un affichage sur plusieurs étages.
Pour plus d'informations sur ce sujet : Préférences du projet
