Description

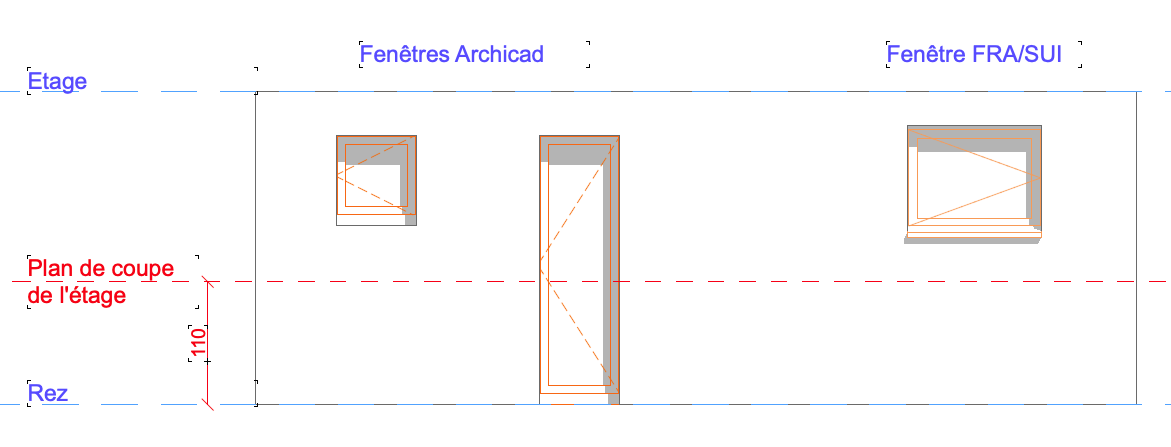

Dans certains cas, une fenêtre se situe juste au-dessus ou au-dessous du plan de coupe de l'étage. Selon les réglages du projet, il se peut qu'elle n'apparaisse pas comme coupée.
Solution
C'est dans les réglages d'affichage du mur contenant les fenêtres que l'on va principalement intervenir.
Deux réglages sont possibles :

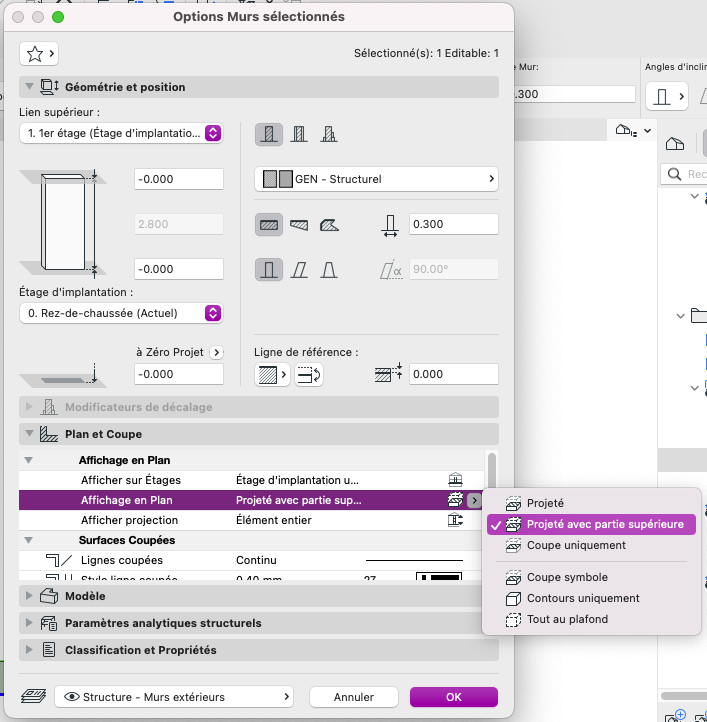

Réglage par défaut Archicad (recommandé) :
Réglage de l'affichage de l'étage supérieur dans le plan de coupe de la vue (peut être réglé individuellement pour chaque vue enregistrée) :

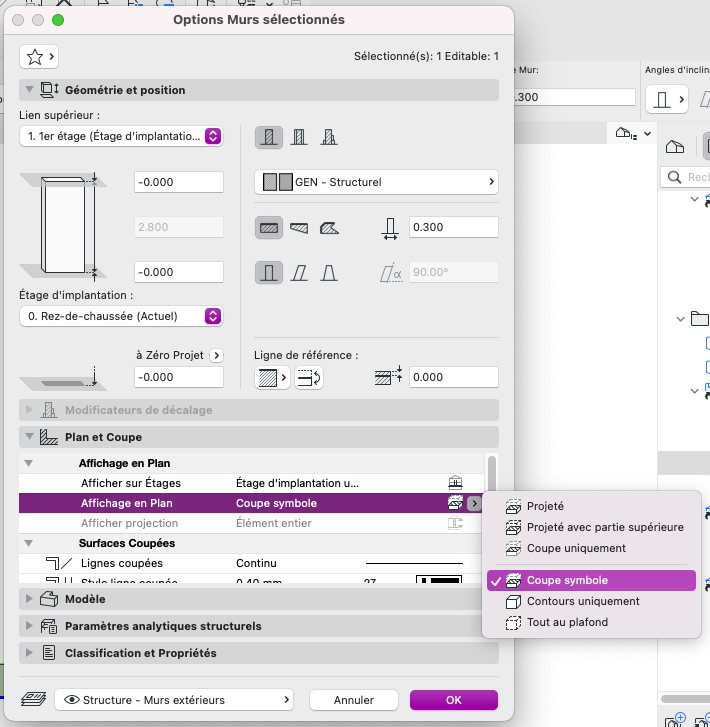

Affichage de mur en plan : Coupe symbole
Dans ce cas, le mur paramétré de cette manière et les fenêtres associées s'afficheront en coupé sur toutes les vues, peu importe la hauteur du plan de coupe.

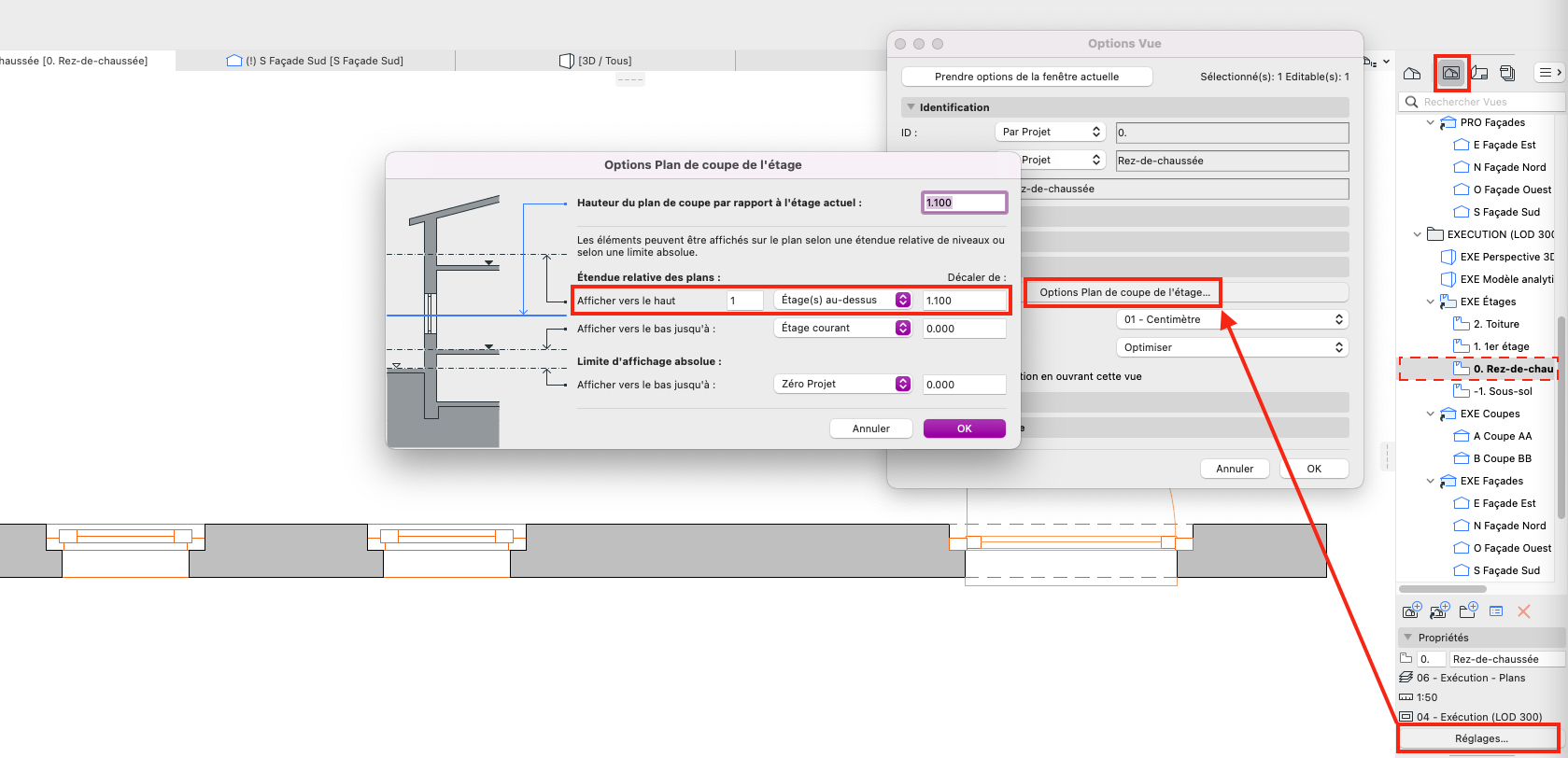

Réglage de l'affichage de l'étage supérieur dans le plan de coupe de la vue :
