Description
Illustrer la distribution des fonctions d'un bâtiment à l'aide des zones est particulièrement efficace en coupe ou en 3D.
Solution
En coupe

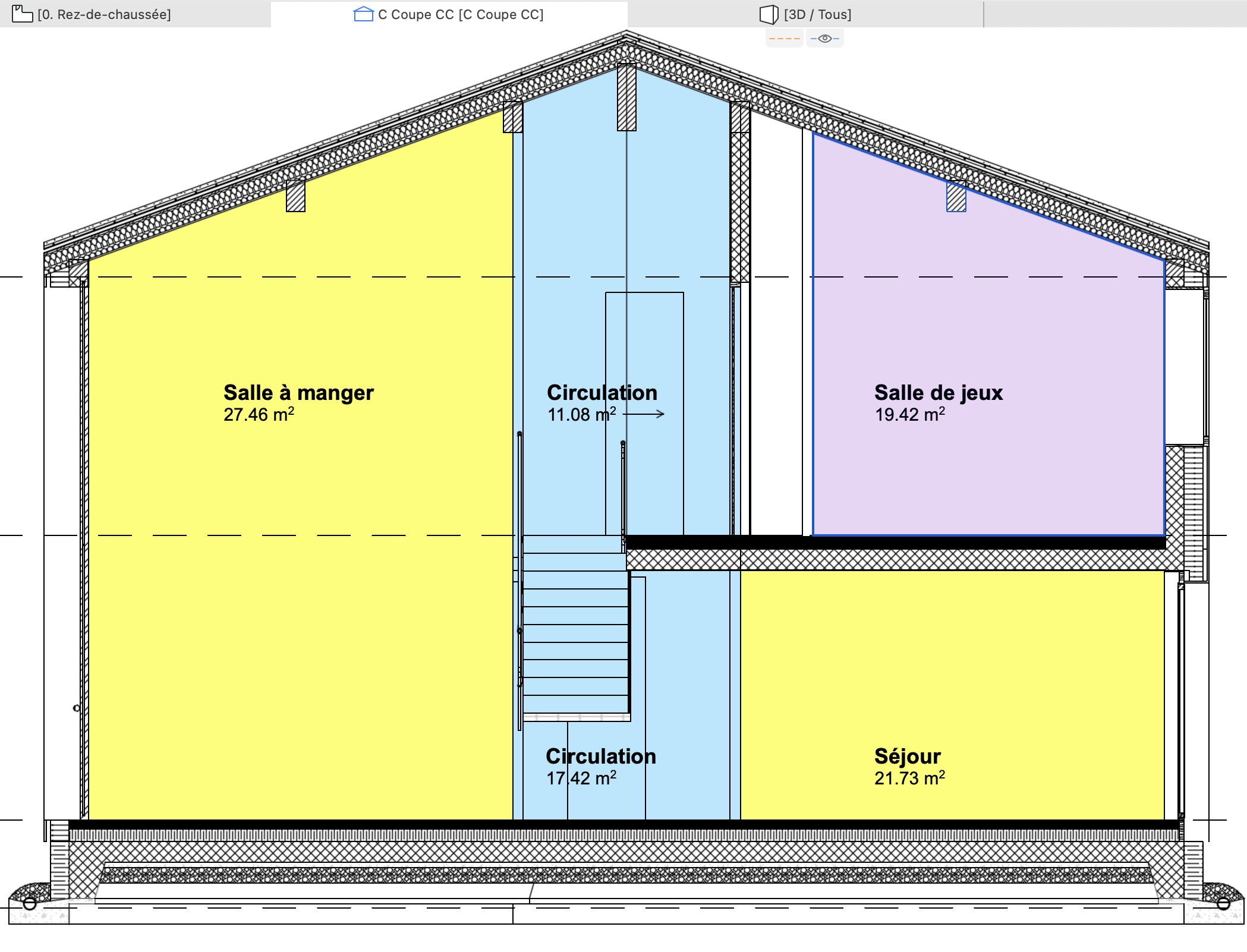

Cet affichage des zones en coupe est possible depuis Archicad 25, si le calque est actif.
Remarque : ici, les zones sont accompagnées de texte, grâce à l'outil Étiquette de zone.
Dans le cas où le projet ou le fichier modèle est natif d'une version antérieure à Archicad 25, pour afficher les zones, aller dans le menu :

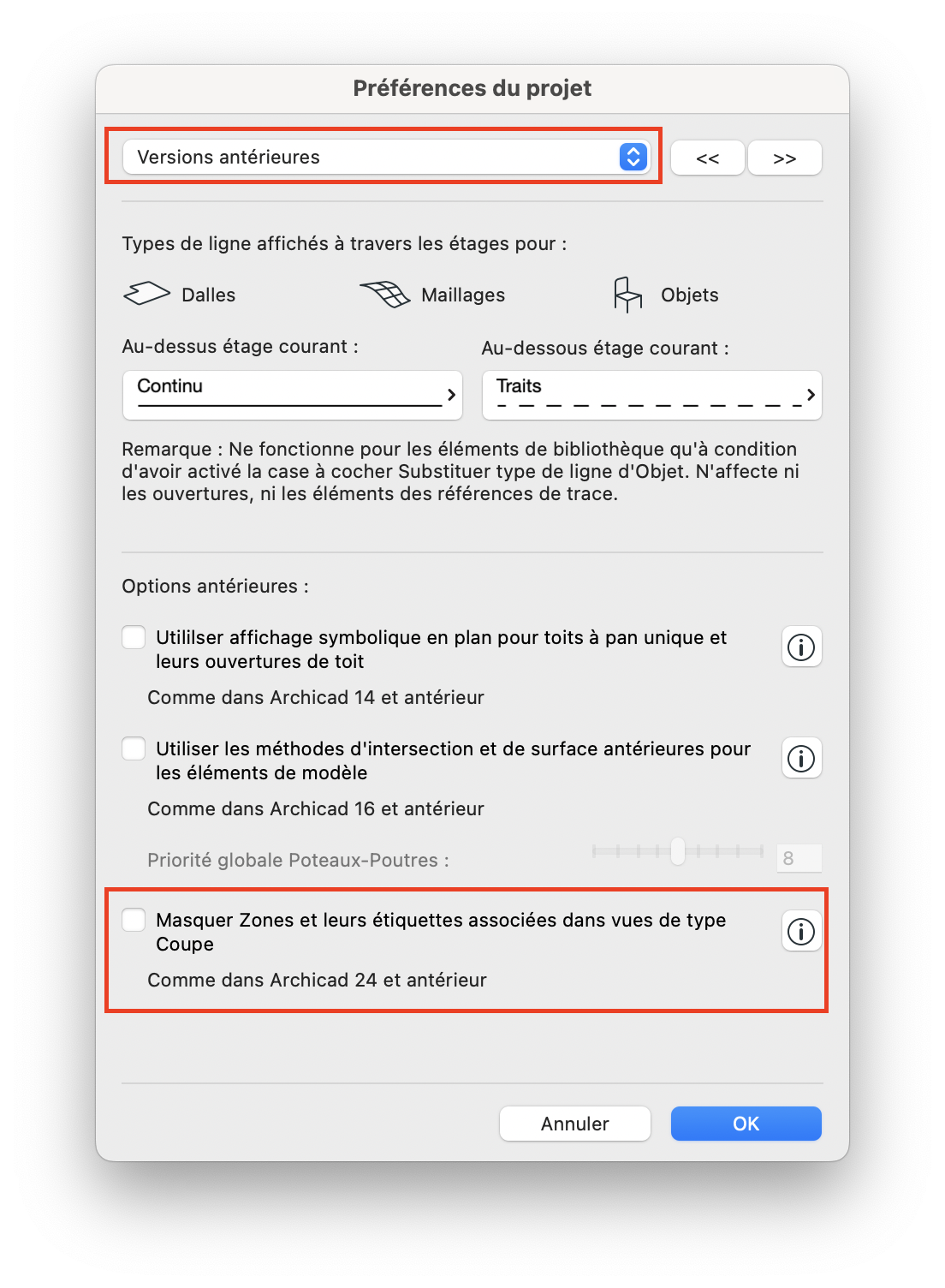

Options / Préférences Projet / Versions antérieures et désactiver la coche Masquer Zones et leurs étiquettes associées dans vues de type Coupe.
Remarque : Pour les versions Archicad 25 et 26, menu Options / Préférences Projet / Patrimonial.
En 3D

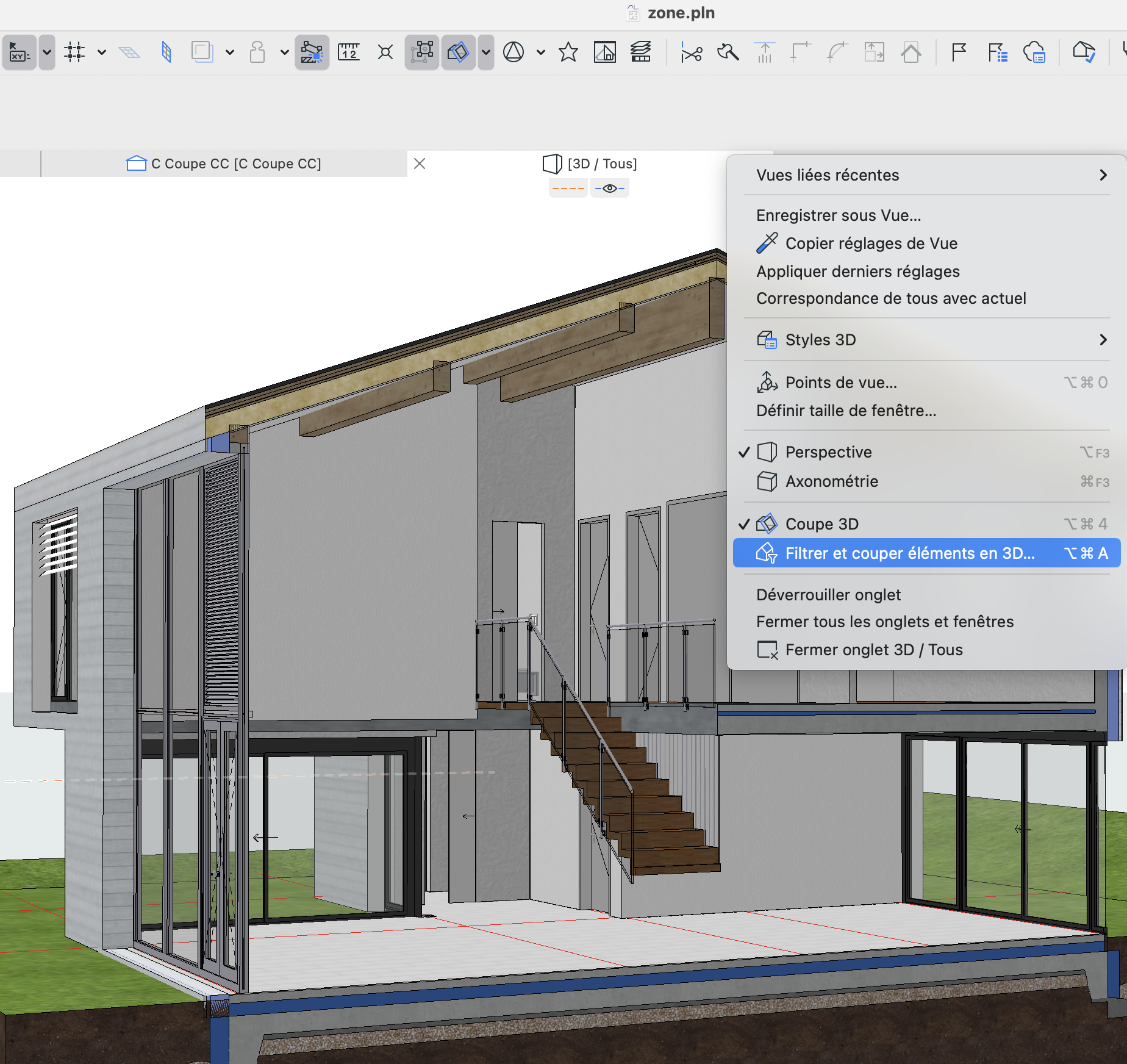

- Clic droit sur l'onglet 3D / Filtrer et couper éléments en 3D...

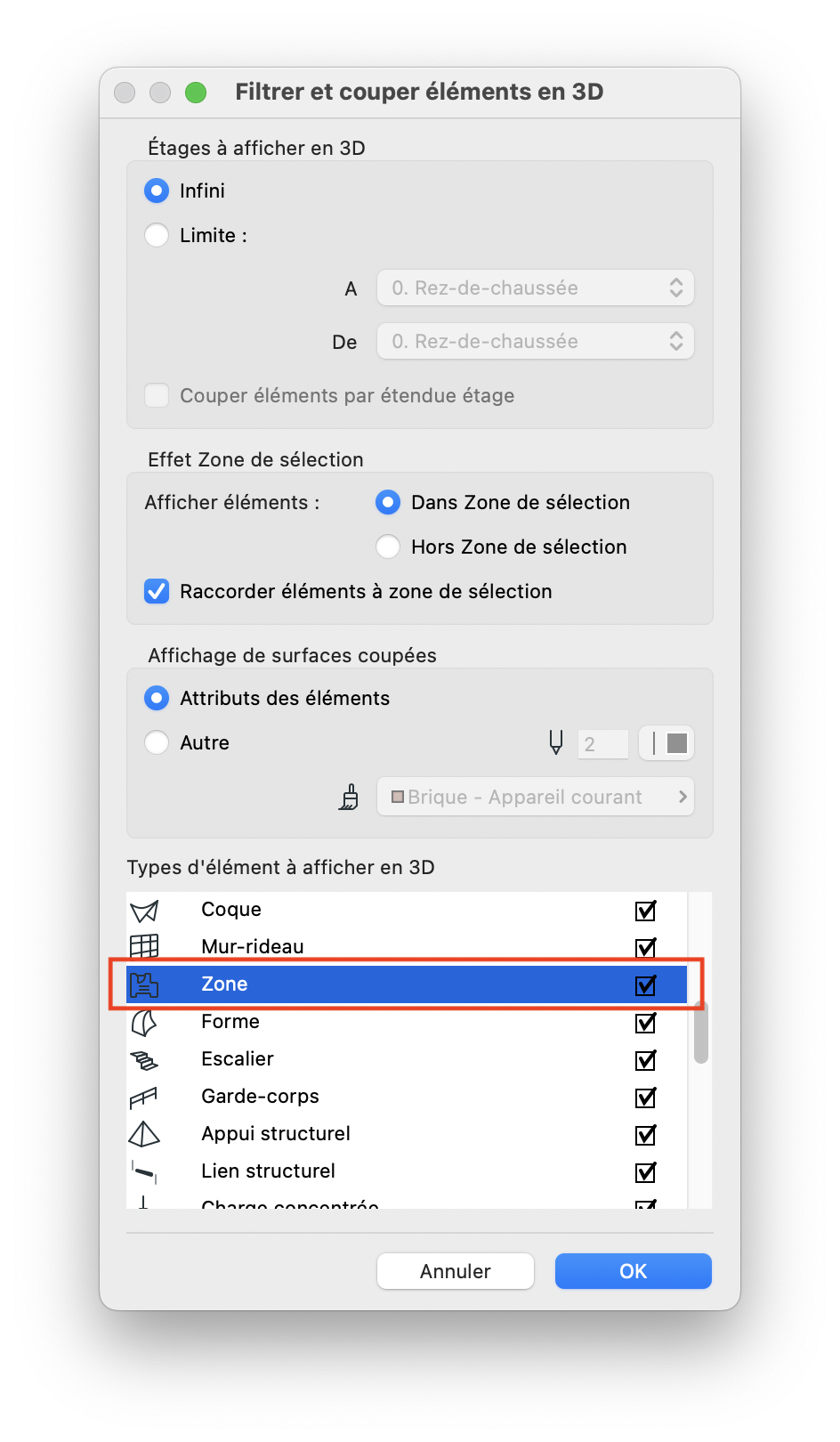

- Activer la coche Zone.

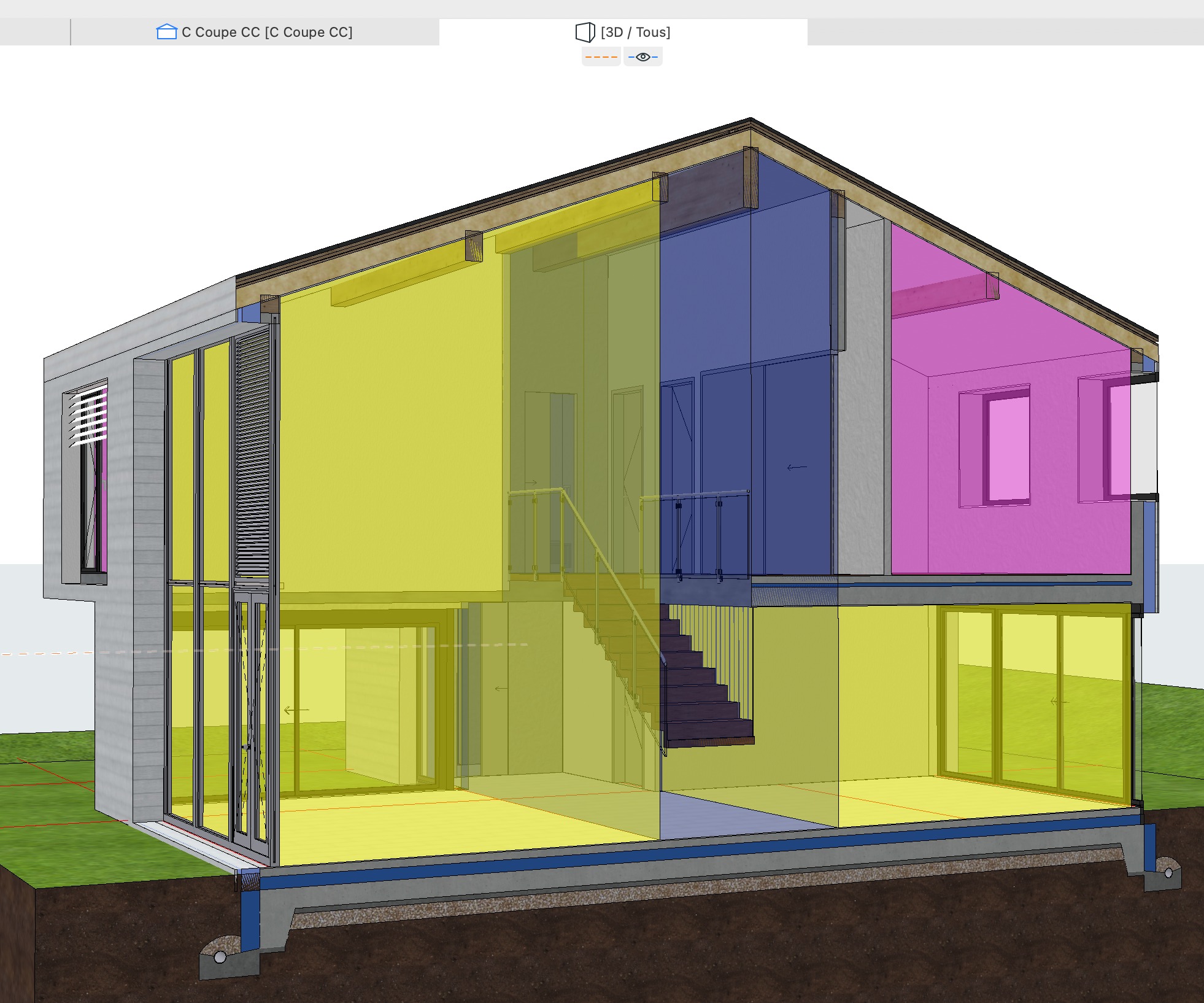

- Les zones sont désormais visibles aussi en 3D.
