Description
Un fichier de données foncières (fichier XYZ ou TXT) a été reçu et lors de son import pour la création du maillage dans Archicad une erreur apparaît :
Remarque : si une modification du fichier doit être faite, il est recommandé de contacter la personne qui vous a transmis le fichier pour des questions de responsabilités.
Solution
Ouvrir le fichier xyz ou txt dans un éditeur de texte (si besoin, le codage du texte est Unicode UFT-8) et vérifier les points suivants :

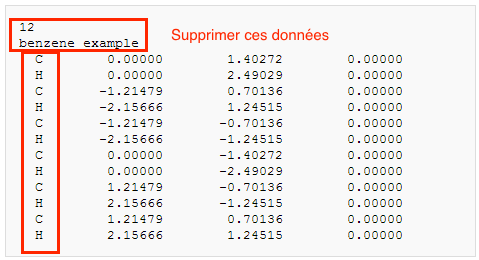

- Le fichier doit contenir uniquement des données numériques, chaque ligne contenant un élément de texte sera considérée comme un commentaire.
Normalement, il contient seulement trois colonnes correspondant aux valeurs des points X, Y et Z. Une quatrième colonne peut éventuellement être admise, mais exclusivement s'il s'agit d'une numérotation simple (1, 2, 3, 4...). - Chaque colonne doit être séparée par des tabulations.

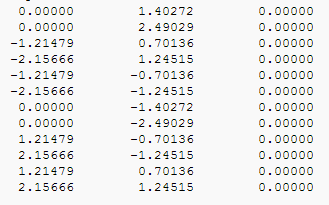

- Supprimer toutes les lignes avec des valeurs 0, 0, 0 pour X, Y et Z. Le fichier édité doit ressembler à cet exemple, trois colonnes de simples données :
- Le codage du fichier txt doit être Unicode UFT-8 et non UFT-16.
- Dans certains cas, si le périmètre du maillage est vraiment très grand (plusieurs km). Le message suivant apparaitra :
Si l'option Importer quand même est choisie, Archicad va ensuite calculer longuement (sans garantie de résultat). Dû à des limitations du programme, il est possible qu'Archicad ne parvienne pas à générer le maillage. Si malgré tout le maillage est créé, il sera si étendu que cela ralentira énormément le programme et demandera beaucoup de ressources à votre machine, et cela, même s'il s'agit d'une machine très performante.
