Description
Lorsque l'on utilise l'outil de cotation linéaire pour afficher les dimensions de fenêtres ou de portes, il peut arriver que la dimension de hauteur n'apparaisse pas.
Solution
Voici les éléments à vérifier :
- La cotation ne doit pas être Statique.
- Le paramètre Afficher aussi la hauteur des ouvertures est bien coché dans les détails cotations.
- La cotation doit être parallèle au mur dans lequel se trouve la fenêtre et/ou la porte.
- Les fenêtres Archicad, uniquement la cotation du paramètre choisi comme Tailles nominale affichera la hauteur correspondante.
- Dans Archicad 27 : Vérifier que votre version d'Archicad 27 est bien à jour, un problème connu présent dans la version de base d'Archicad 27 empêche la hauteur de s'afficher correctement dans la cotation.

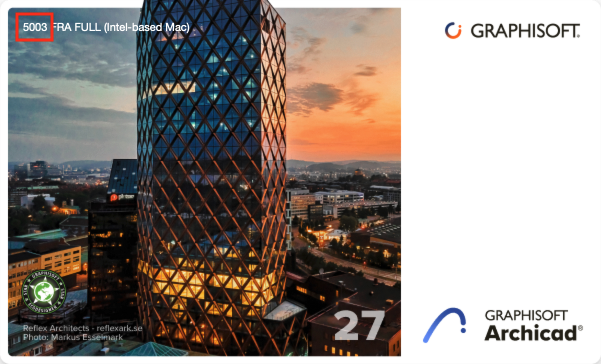

Pour vérifier votre mise à jour d'Archicad : depuis Archicad, aller dans le menu Aide / À propos d'Archicad. Le numéro de mise à jour correspond au quatre chiffres visibles sur l'image. Si le numéro de mise à jour est inférieure à 4030, il faut installer la dernière mise à jour disponible : Téléchargements mise à jour Archicad
Créer une cotation parallèle au mur

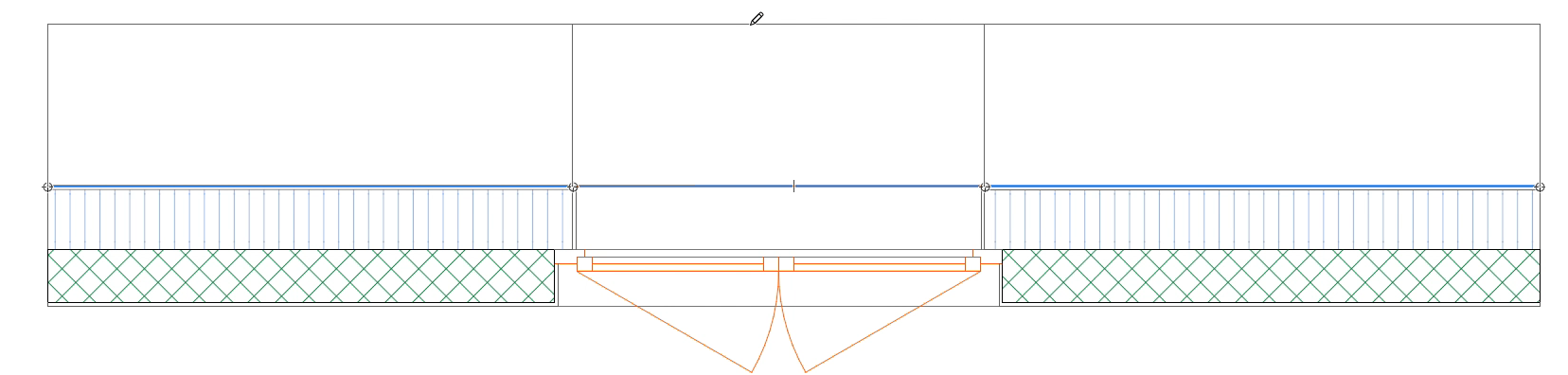

- Cliquer sur les différents points à coter avec l'outil de cotation.

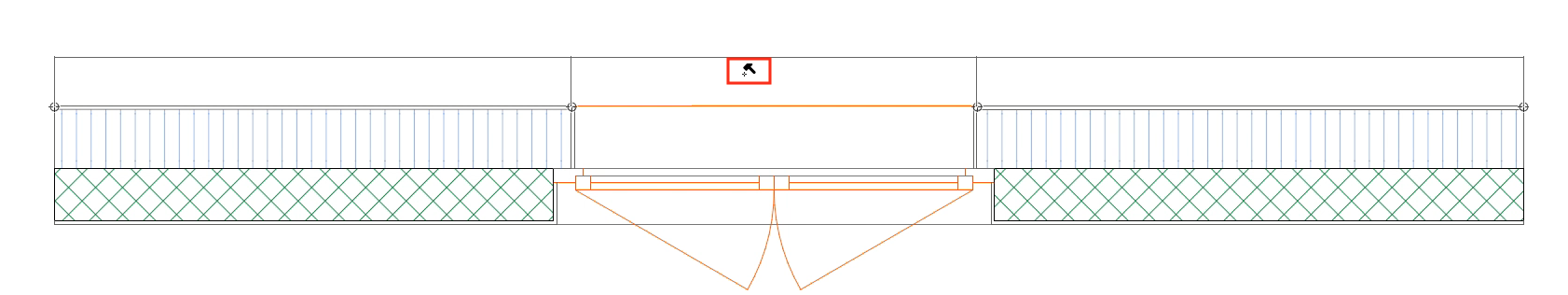

- Faire un double-clic gauche dans le vide (une icône de marteau apparait à la place du curseur).

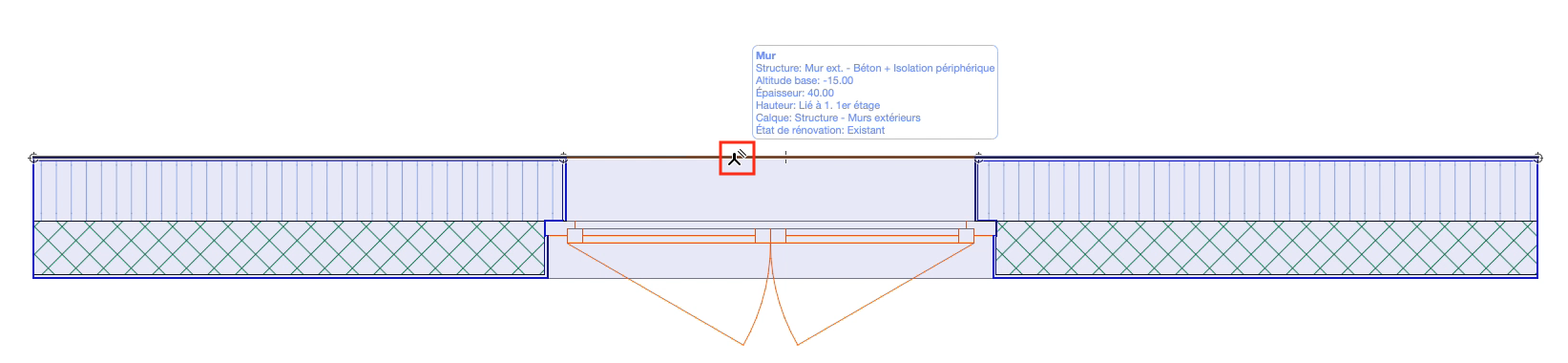

- Sans cliquer, déplacer le curseur de la souris sur l'arête du mur de sorte que l'icône du marteau soit remplacée par une icône de symbole parallèle. Lorsque c'est le cas, cliquer sur l'arête du mur.
- Après avoir cliqué sur l'arête du mur pour prendre la parallèle, déplacer le curseur de la souris pour choisir où placer la cotation par rapport au mur et faire clic gauche pour poser la cotation.
Cette manière de placer la cotation permet de s'assurer que la cotation est bien parallèle au mur. Cela est particulièrement utile lorsque le mur n'est pas placé de façon orthogonale ou légèrement en biais.
Rétablir une cotation existante afin qu'elle soit parallèle au mur
Au lieu d'effacer et de refaire entièrement la cotation, il est possible de faire en sorte qu'elle devienne parallèle au mur.

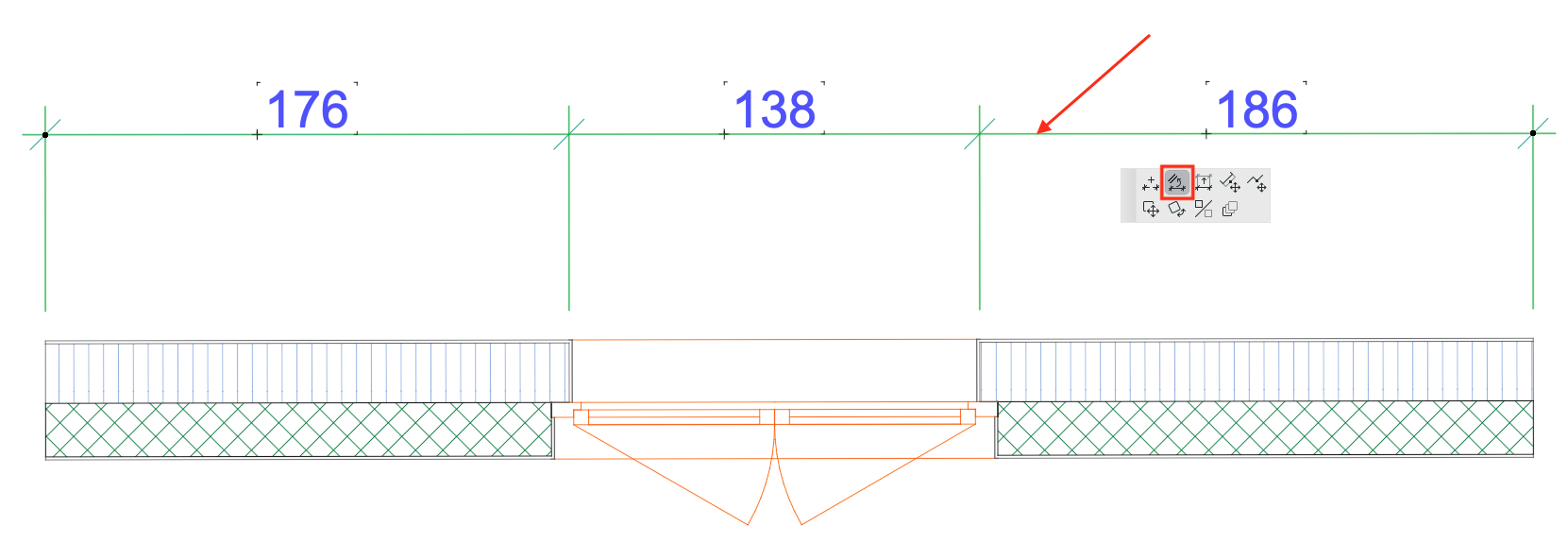

- Sélectionner la cotation.
- Faire un clic gauche sur la ligne de la cotation.

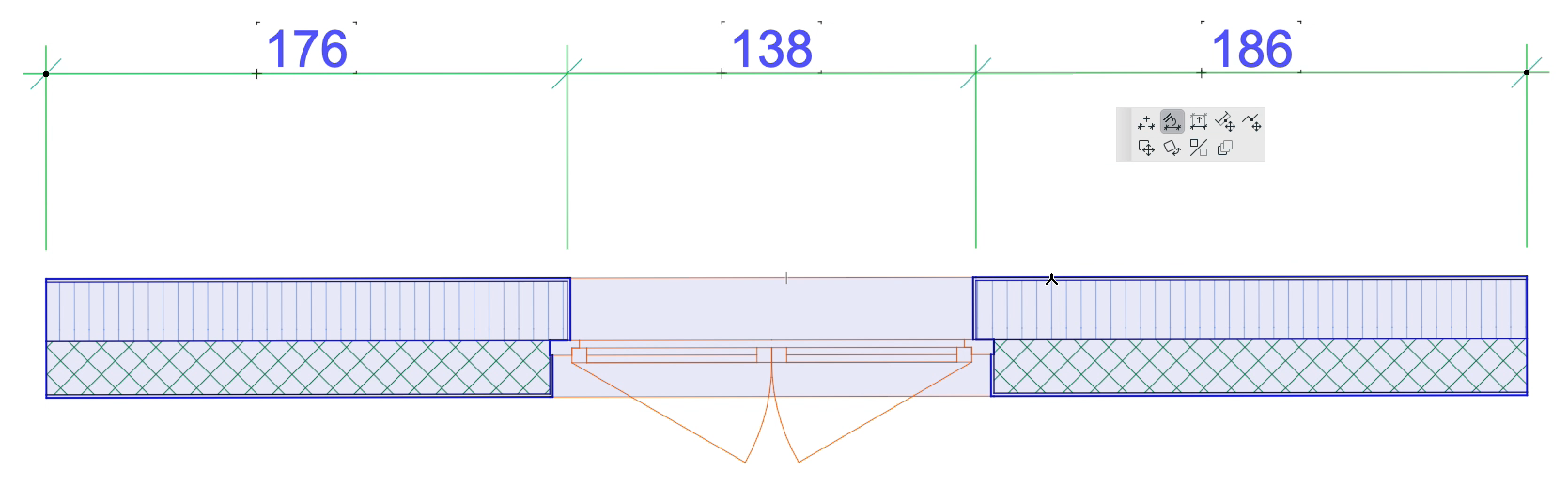

- Une palette contextuelle s'ouvre, sélectionner la deuxième option.
- Faire un clic gauche sur l'arête du mur.
