Problemstellung

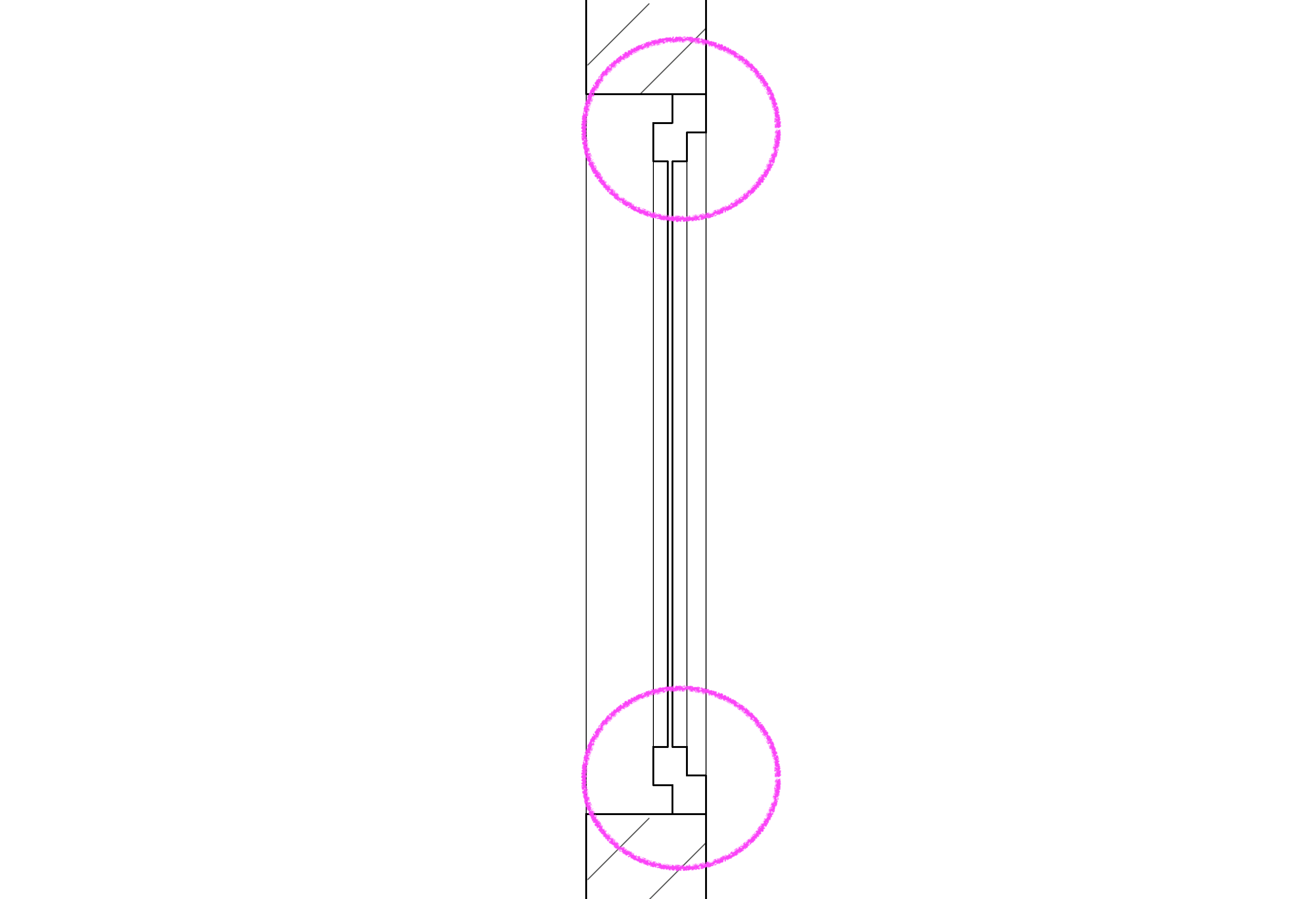

Die Trennlinie zwischen Fensterrahmen und Fensterflügel bzw. Türrahmen und Türblatt wird nicht angezeigt:
Troubleshooting
Fenster- bzw. Türeinstellungen prüfen
Bei Fenstern:

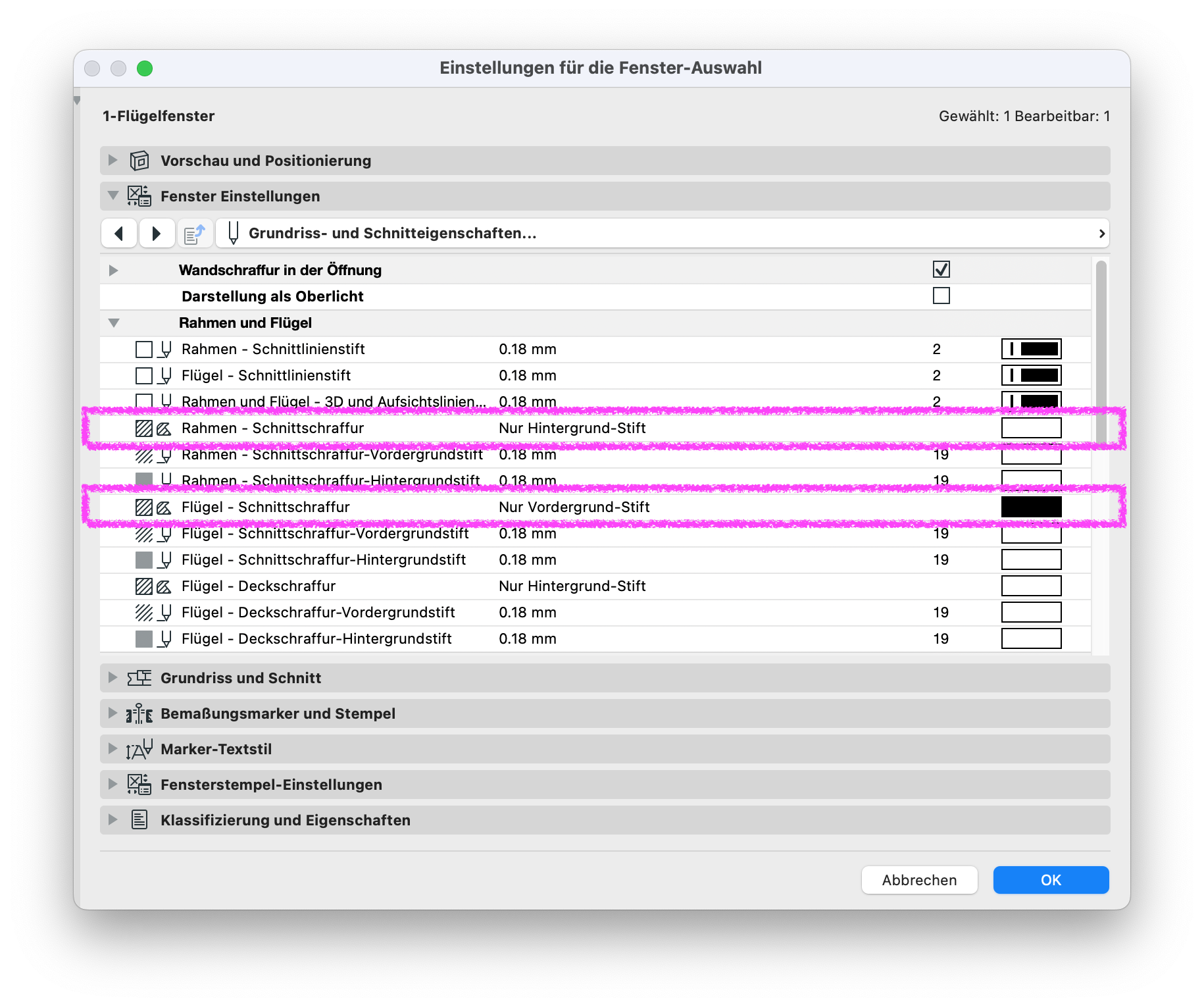

Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Grundriss- und Schnitteigenschaften... > Rahmen und Flügel
Es müssen für Rahmen - Schnittschraffur und Flügel - Schnittschraffur unterschiedliche Schraffuren vergeben sein:
Bei Türen:

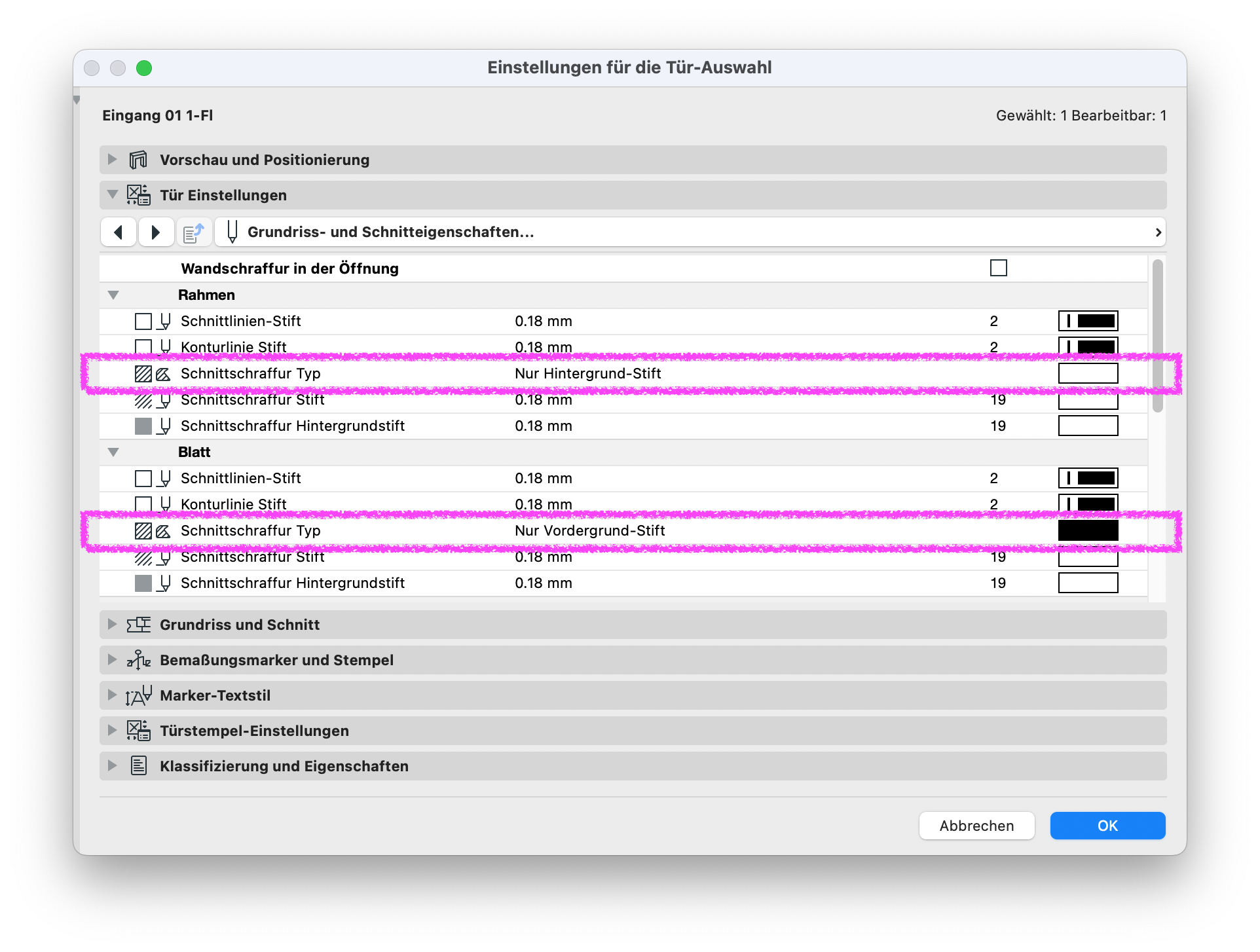

Einstellungen für die Tür-Auswahl > Tür Einstellungen > Grundriss- und Schnitteigenschaften... > Rahmen bzw. Blatt
Es müssen für Schnittschraffur Typ für den Rahmen und Schnittschraffur Typ für das Blatt unterschiedliche Schraffuren vergeben sein:
