Baustoff aus Profil wird in Baustoff-Auswertung nicht berücksichtigt

Problemstellung

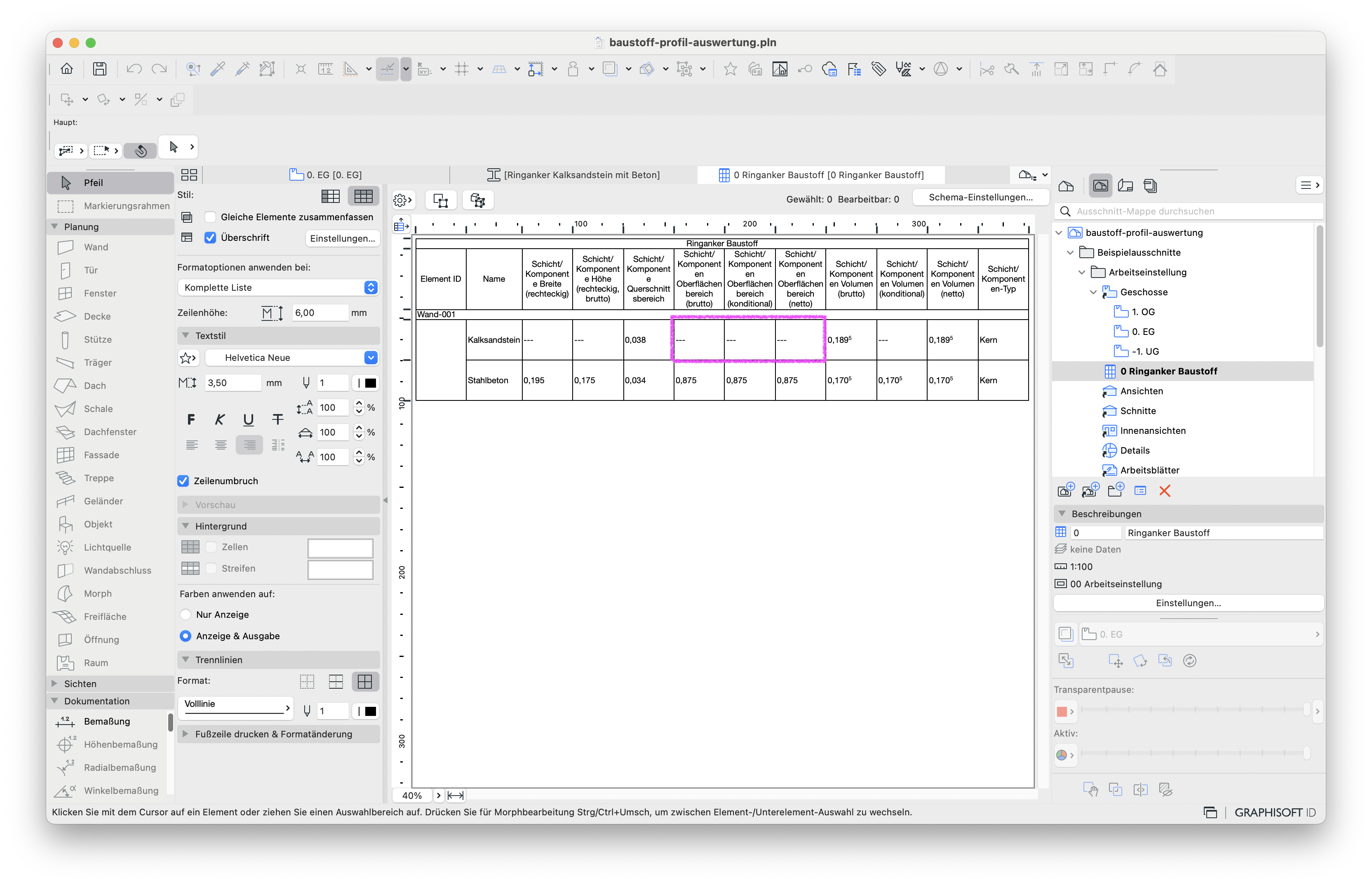

Für das erstellte Profil wird in der Komponenten-Auswertung für alle Baustoffe oder einen bestimmten Baustoff keine Werte angezeigt. Im Bestandteilauswertungsfenster bleibt das Feld für den gewünschten Baustoff-Wert leer.

Troubleshooting

Fläche der Komponente berechnen

Damit in der Auswertung für Profile bestimmte Werte, die abhängig von der gezeichneten Fläche des Baustoffs im Profil berechnet werden, ermittelt werden können, muss im Profil für den Baustoff die Option Fläche der Komponente berechnen über: Linie / Kreis aktiviert werden.

Hierfür muss wie folgt vorgegangen werden:

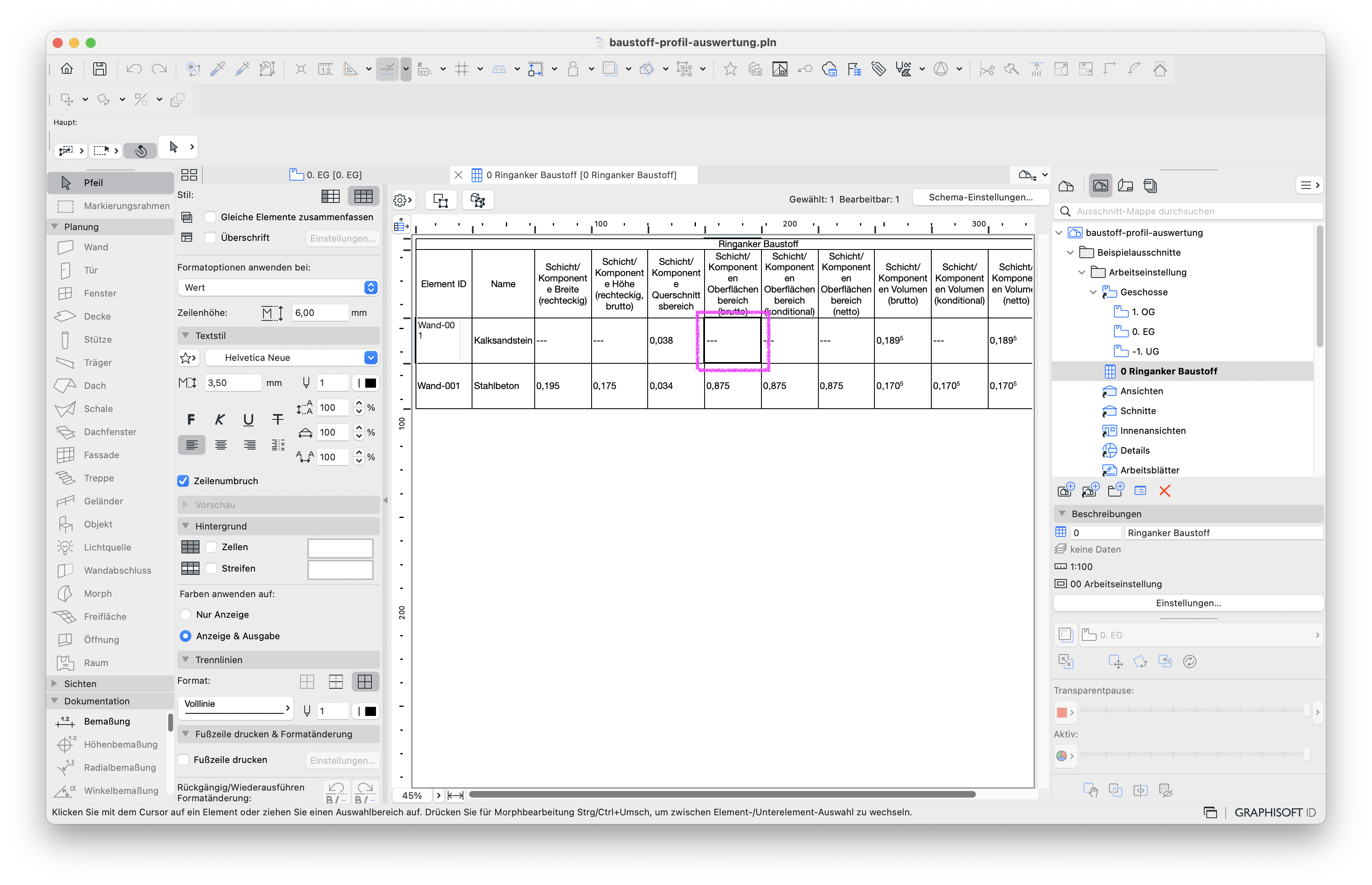

1. In der Auswertung in das Feld des betroffenen Baustoffs klicken

2. Entweder die Schaltfläche Im Grundriss auswählen oder In 3D auswählen betätigen

   Hinweis:
   In der Graphisoft Community können weitere Informationen zu den speziellen Auswahlbefehlen in Archicad gefunden werden.

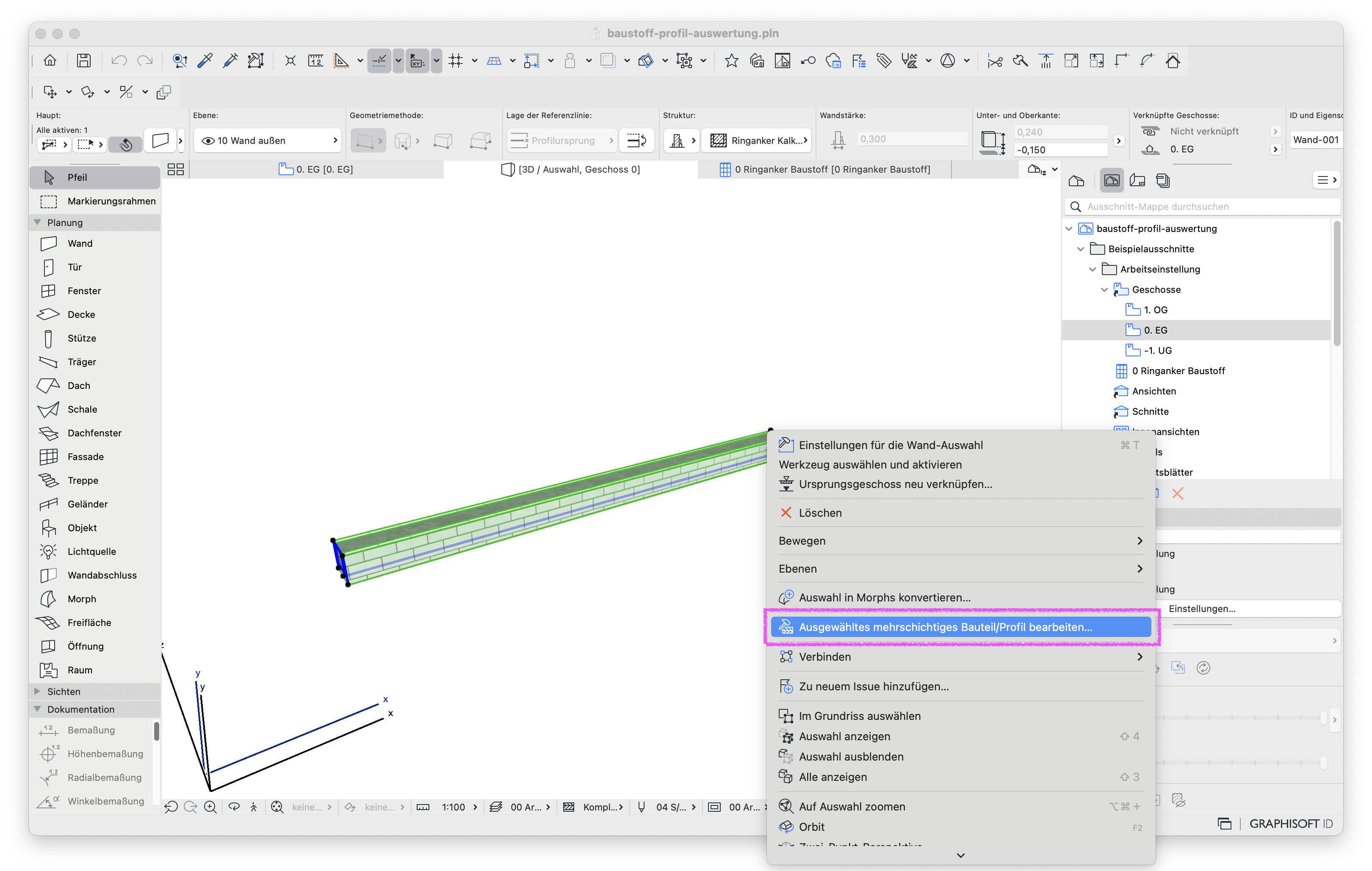

3. Einen Rechtsklick auf das ausgewählte Profil ausführen
4. Im Kontext-Menü die Option Ausgewähltes mehrschichtiges Bauteil/Profil bearbeiten... wählen

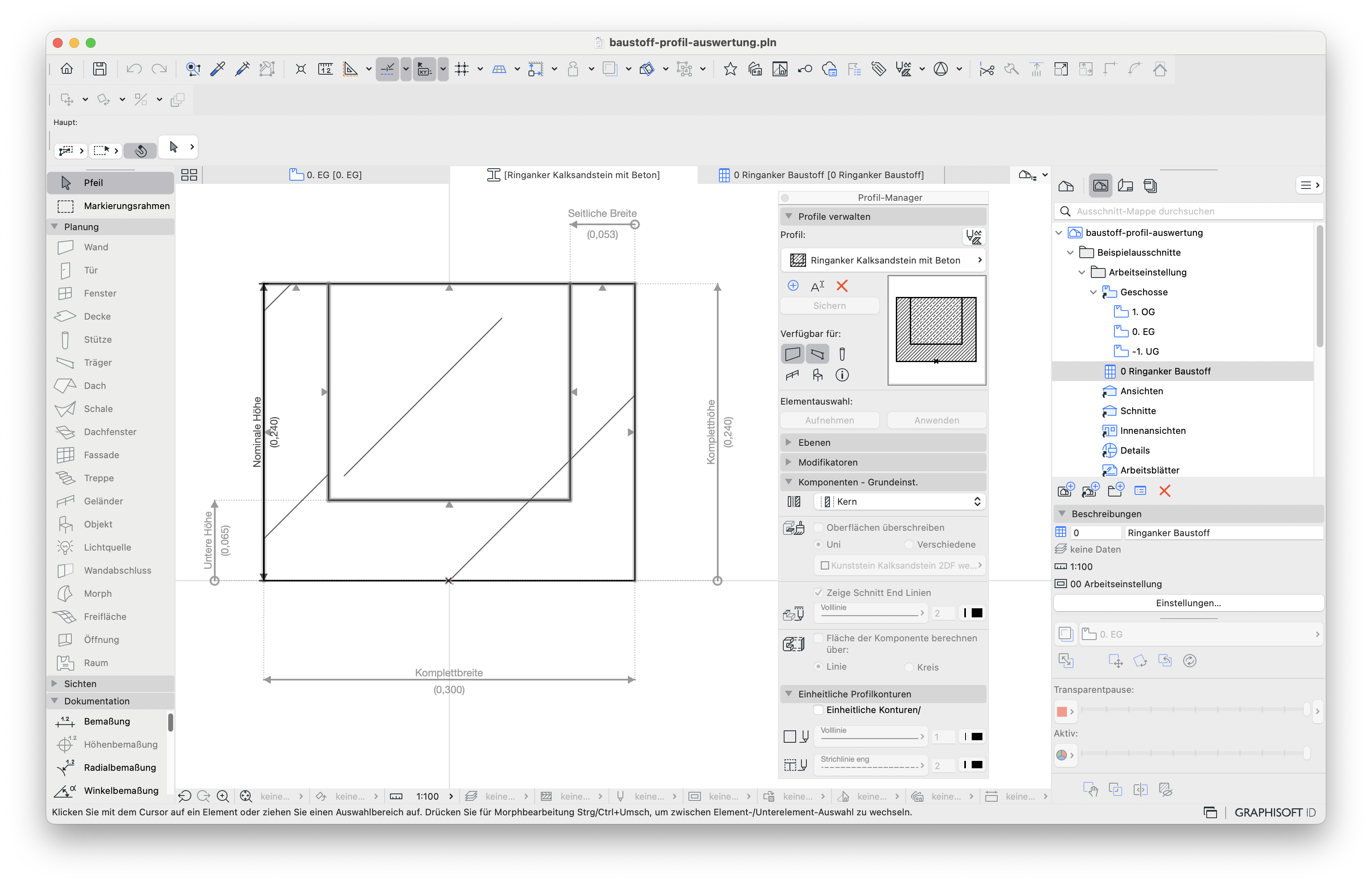

5. Die Schraffur des Baustoffes, der in der Auswertung nicht berechnet wird, im Profil-Manager auswählen
6. Den Reiter Komponenten - Ausgewählt im Profil-Manager aufklappen

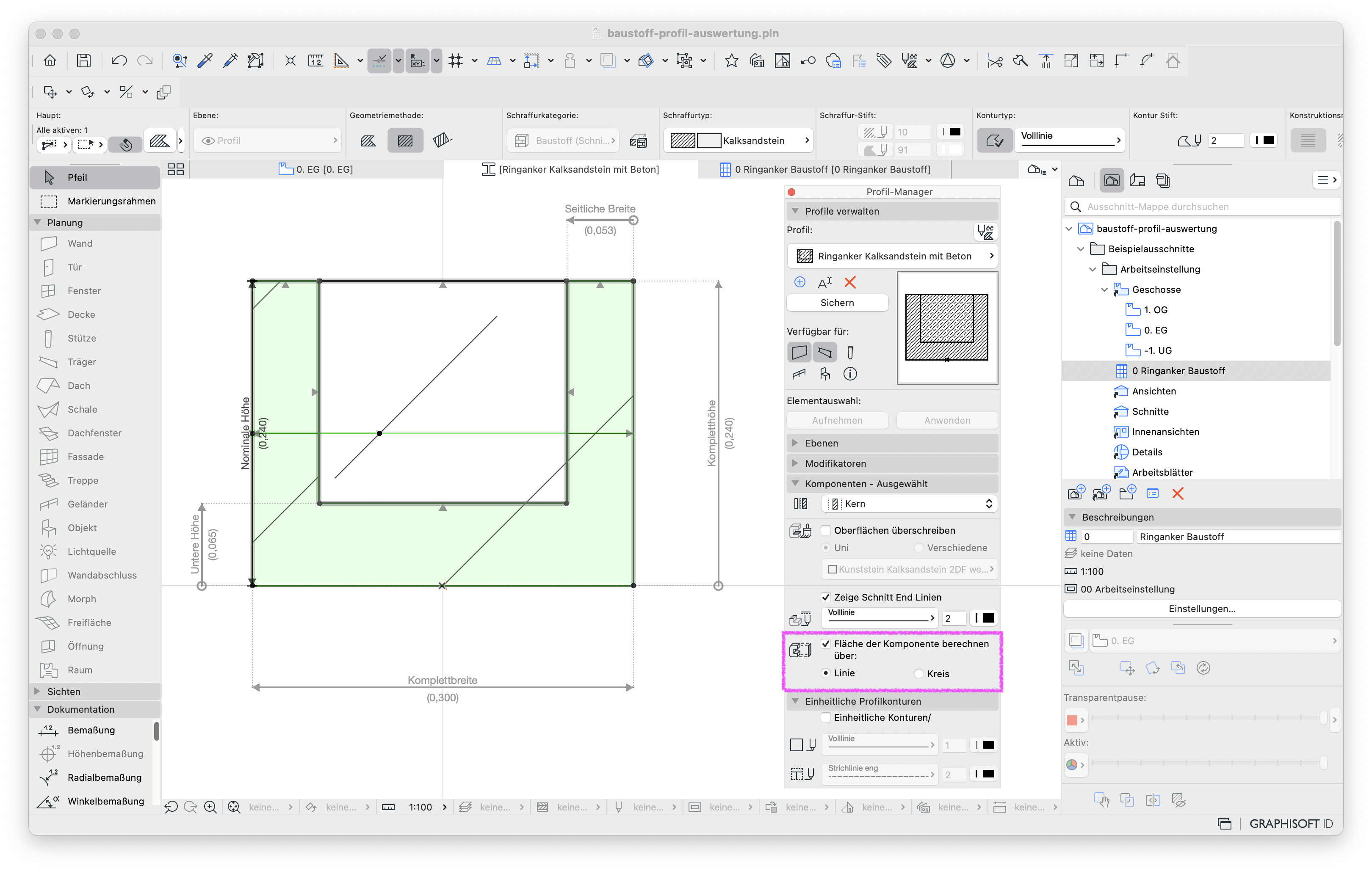

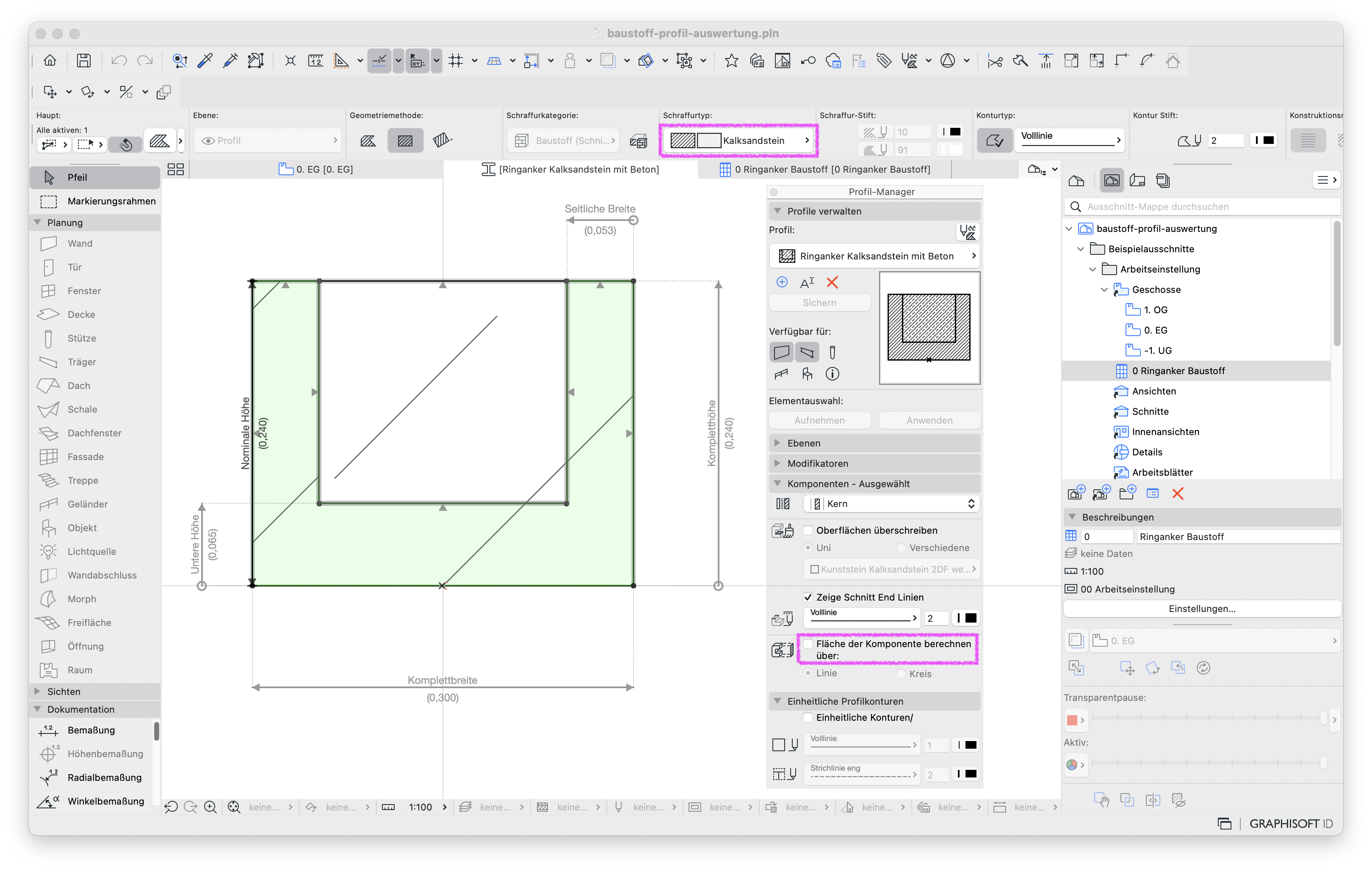

7. Die Option Fläche der Komponente berechnen über: aktivieren und mit Linie oder Kreis definieren


   Hinweis:
   Weitere Informationen zu Komponentenflächen komplexer Profile können in der Archicad Hilfe gefunden werden.
8. Die Änderung im Profil-Manager über die Schaltfläche Sichern speichern
9. Die Auswertung abschließend neu öffnen
10. Der Baustoff wird anschließend in Auswertung berechnet:


Hinweis:

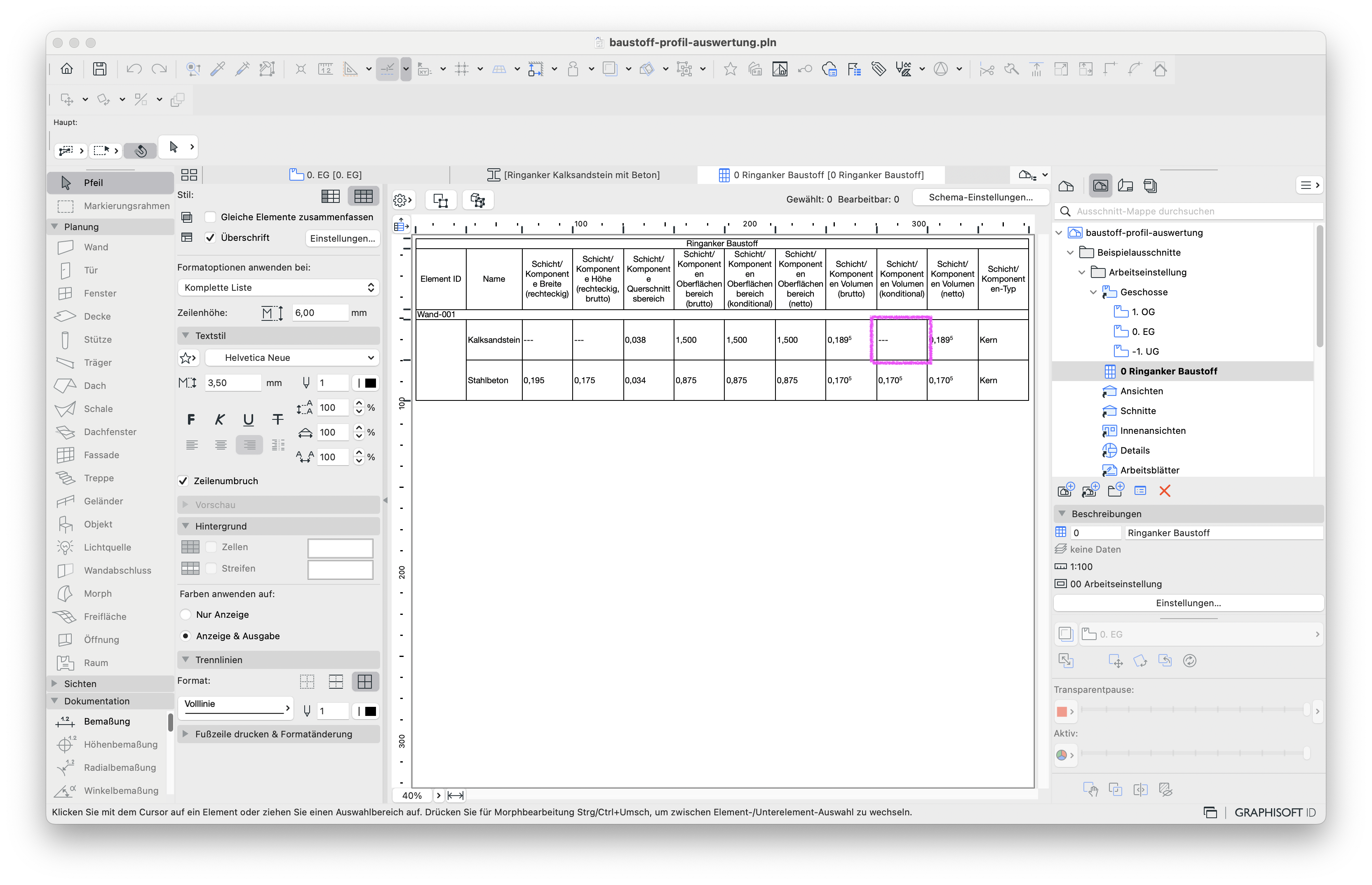

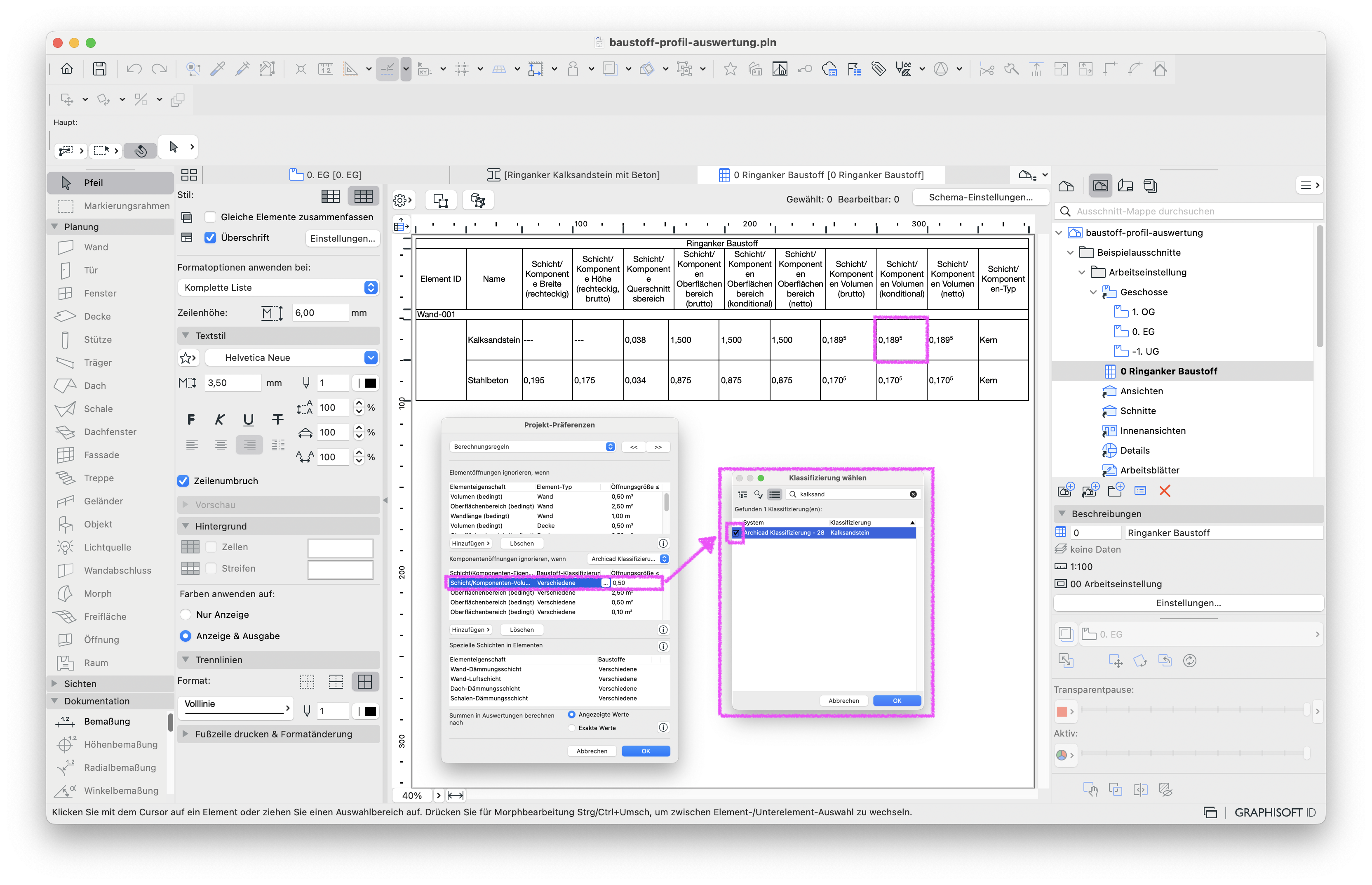

Neben den Einstellungen im Profil selbst sind für konditionale Werte außerdem die Baustoff-Klassifizierung und Projekt-Präferenzen ausschlaggebend. Ist beispielsweise der Baustoff noch nicht in den Berechnungsregeln der Projekt-Präferenzen hinzugefügt, dann kann der konditionale Flächen- bzw. Volumen-Wert nicht berechnet werden. Dieser muss dann, wie im Troubleshooting Konditionale Schichtparameter in Komponenten-Auswertung werden nicht berechnet beschrieben, korrigiert werden.

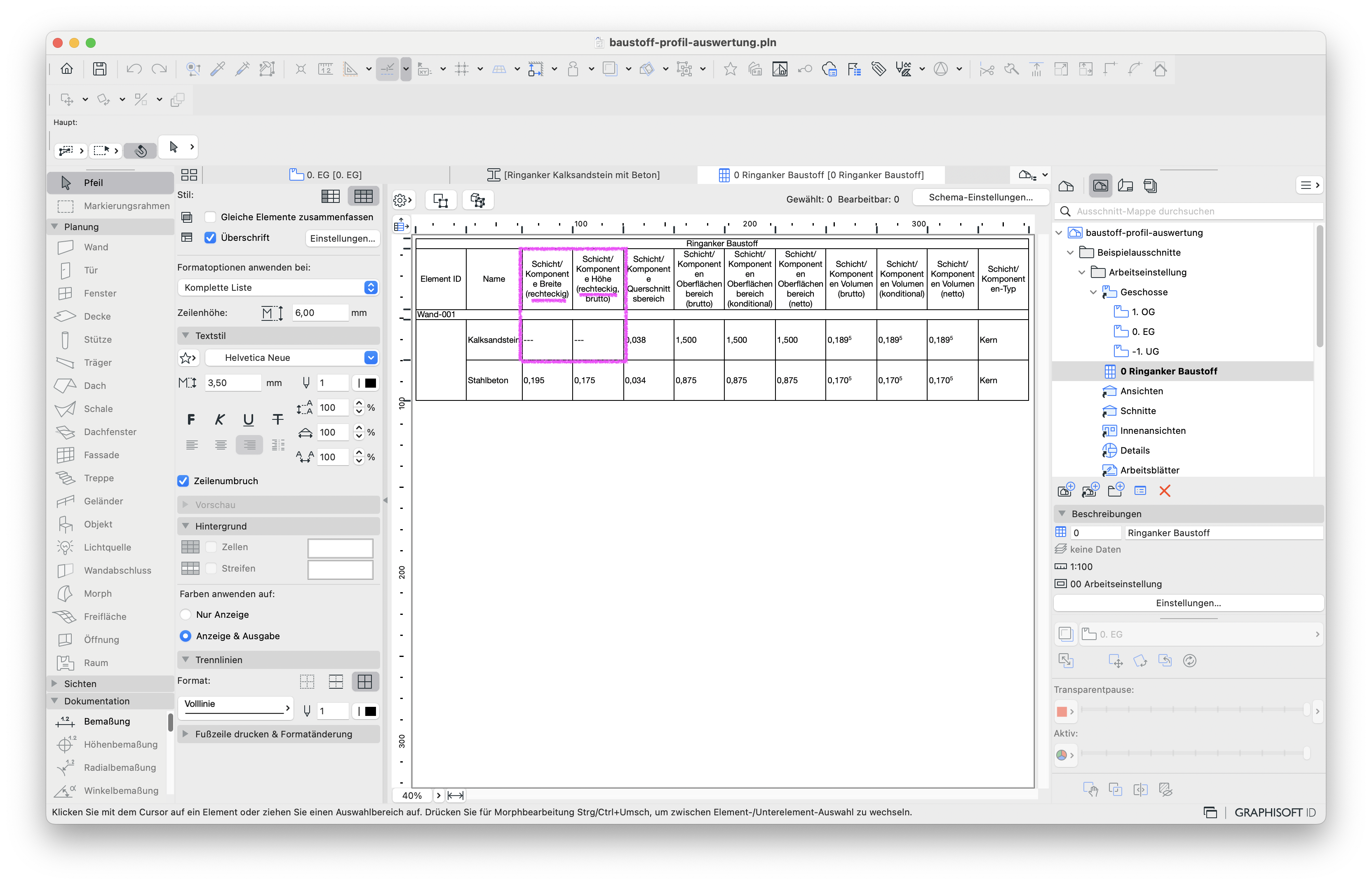

Bestimmte Parameter können unter Umständen für Profilen im Allgemeinen bzw. für bestimmte Profil-Formen nicht funktionieren. Beispielsweise können die Parameter Schicht/Komponente Höhe (rechteckig) und Schicht/Komponente Breite (rechteckig) nicht für die U-Form des Ringankers verwendet werden.
