Problemstellung

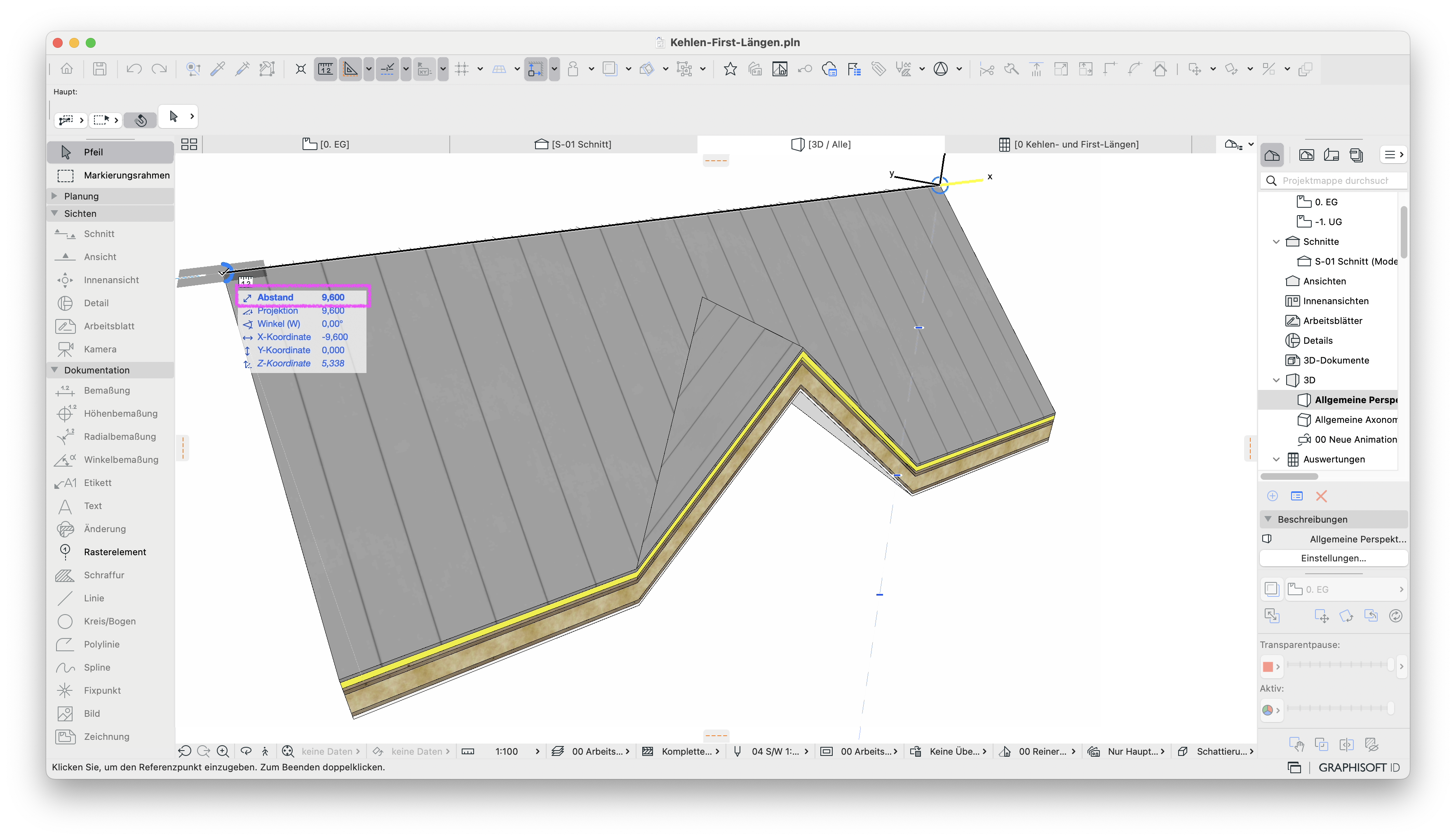

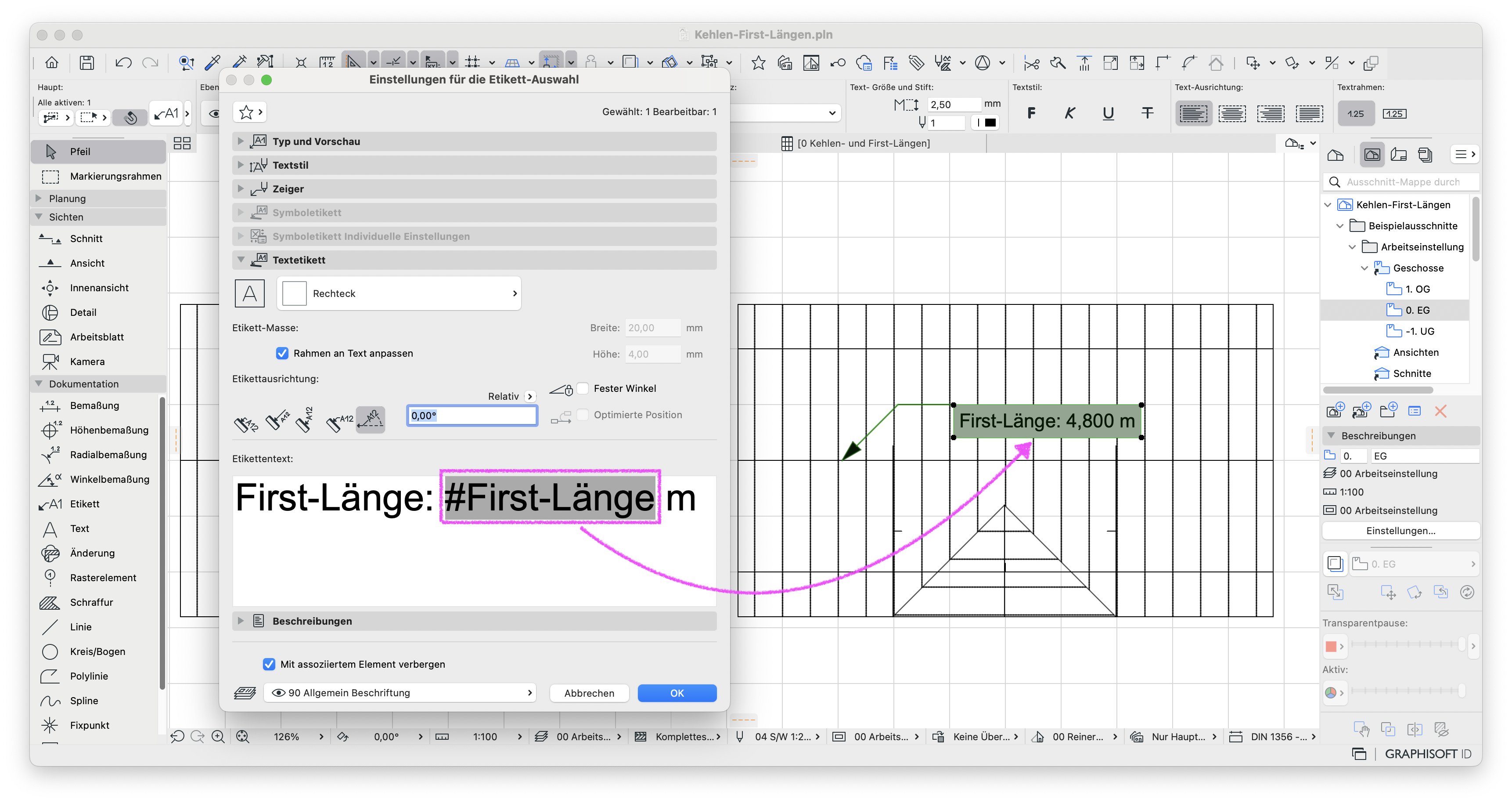

In der erstellten Auswertung bzw. im Etikett werden die Parameter Kehlen-Länge und First-Länge halbiert und stimmen somit nicht mit den Werten aus dem 3D-Modell überein.
Kehlen-Länge:
|
|
|
First-Länge:
|
|
|
Troubleshooting
1. Parameterdefinition beachten

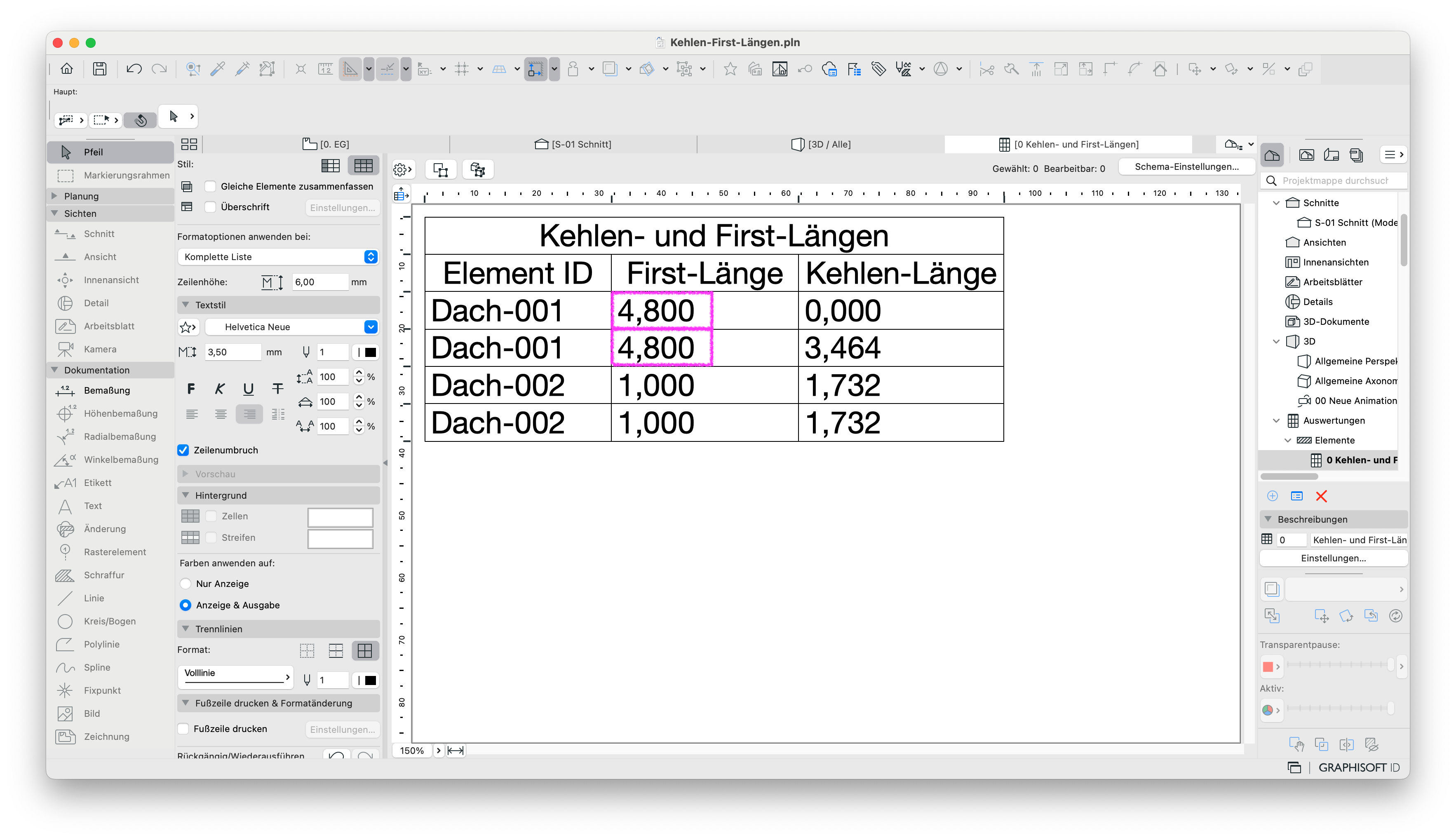

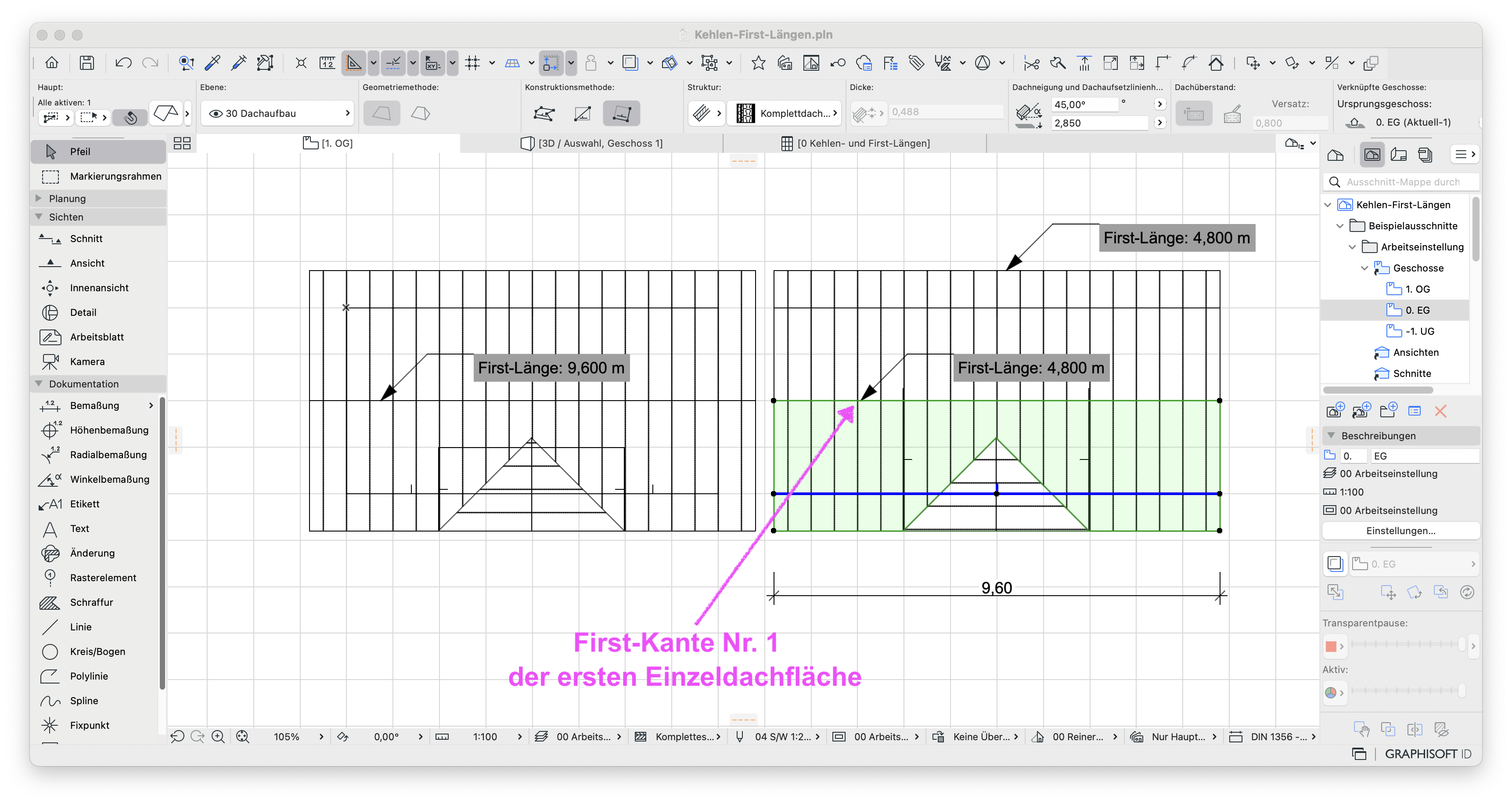

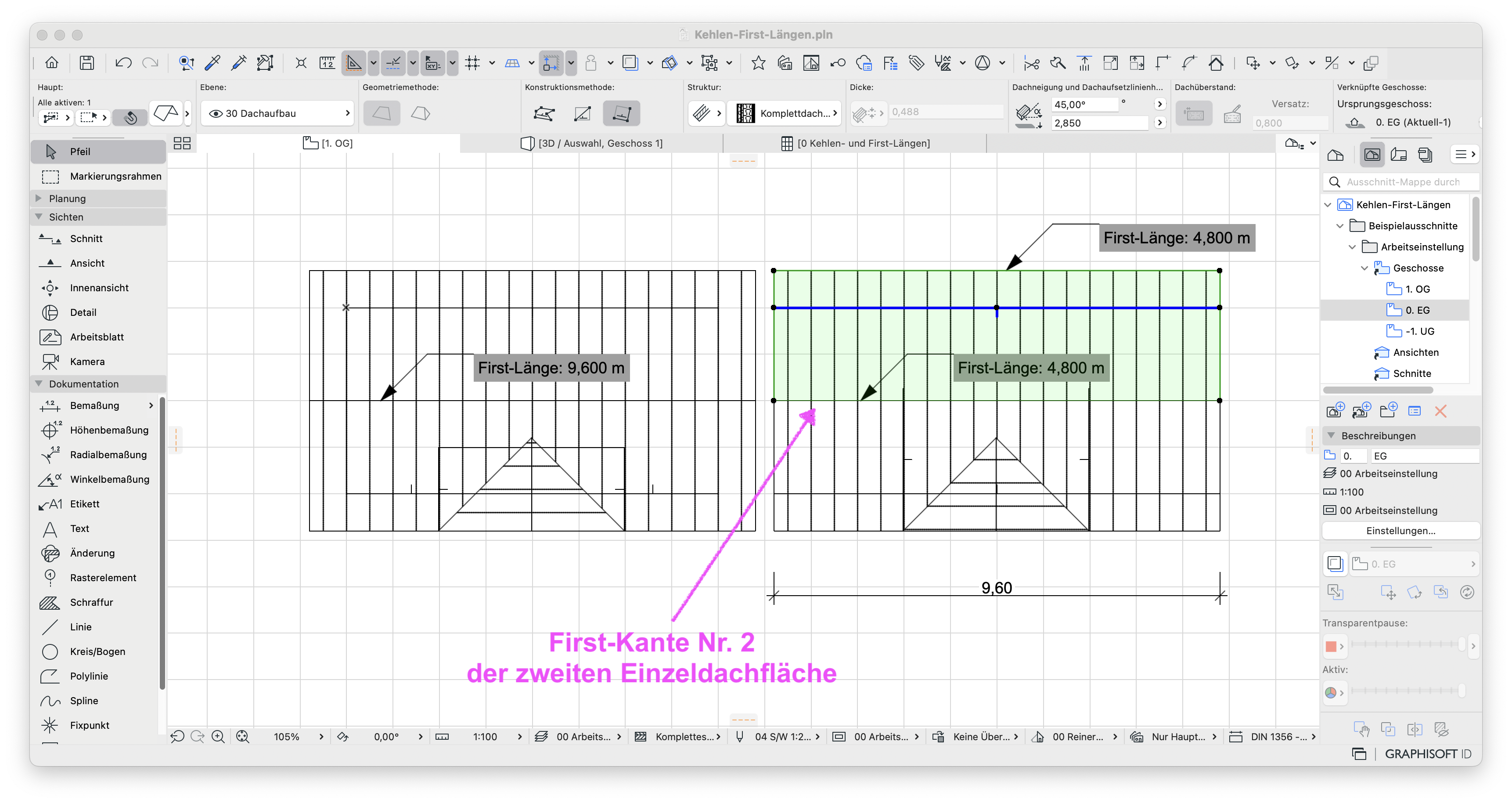

First und Kehle werden in Archicad durch zwei aneinanderstoßenden Flächen ausgebildet. Jede dieser Dachflächen hat eine eigene Kante, daher existiert die First-Kante bzw. Kehlen-Kante im 3D-Modell zwei mal. Aus diesem Grund wird in Archicad für die Parameter First-Länge und Kehlen-Länge der Wert halbiert.
2. Modellierung beachten
Der Parameter verhält sich je nach Geometriemethode des Dachs unterschiedlich.

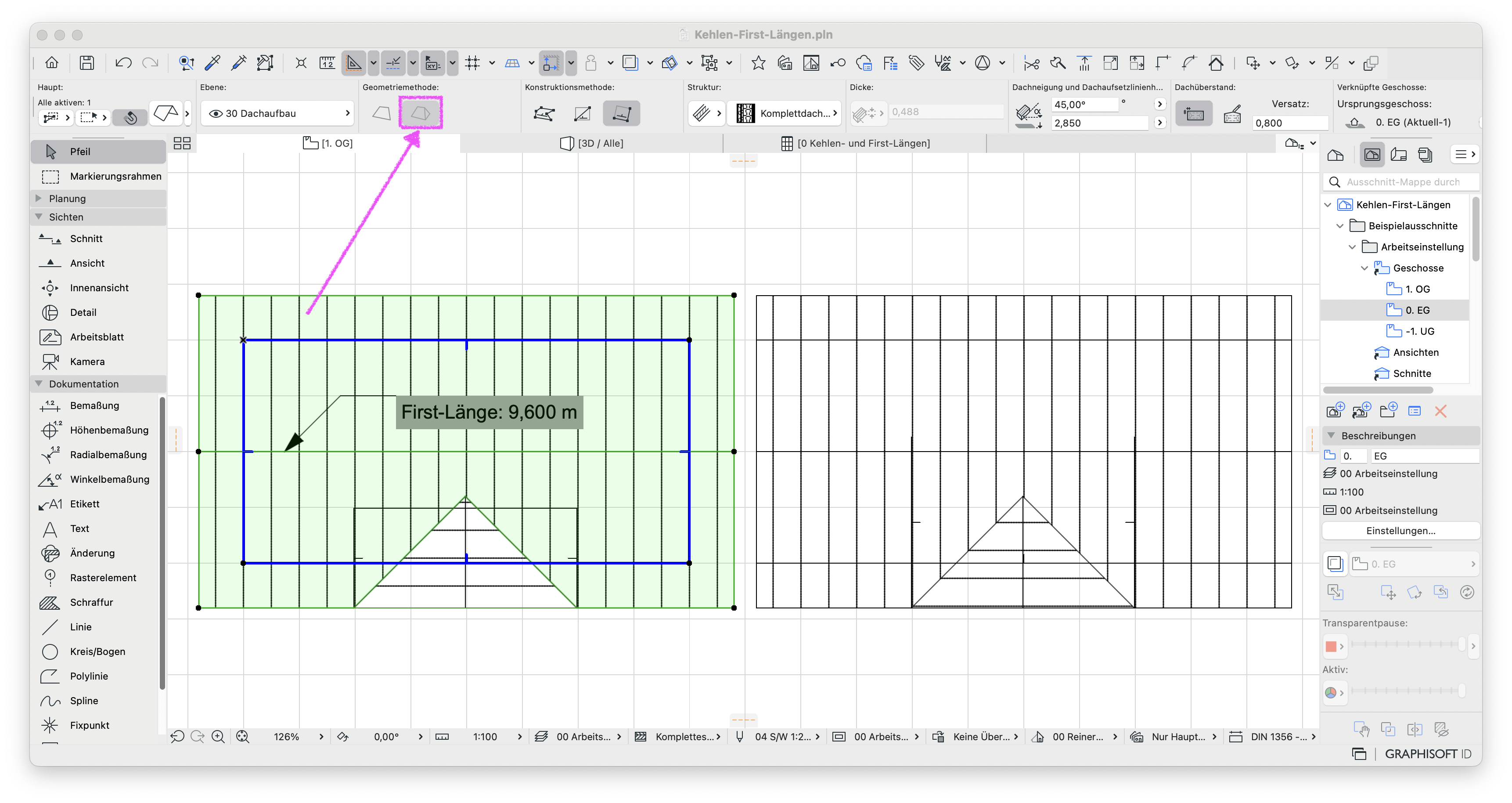

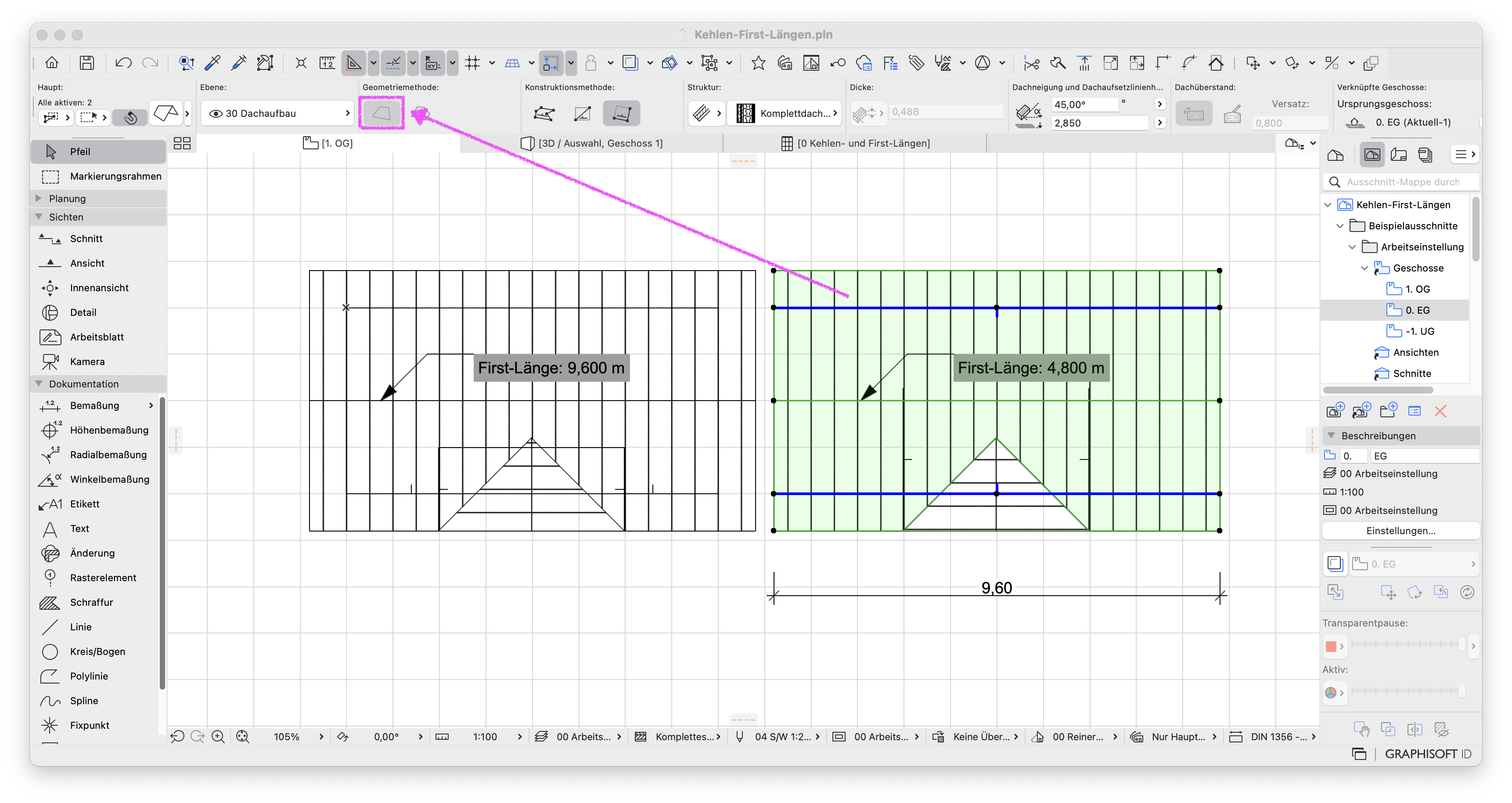

Wenn ein Multidach verwendet wird, wird der Wert durch die zusammenhängende Dachfläche automatisch mit der tatsächlichen Länge ausgegeben. Das liegt daran, dass Archicad durch das verbundene Multidach die Kanten automatisch richtig zuordnen kann.
|
|
|

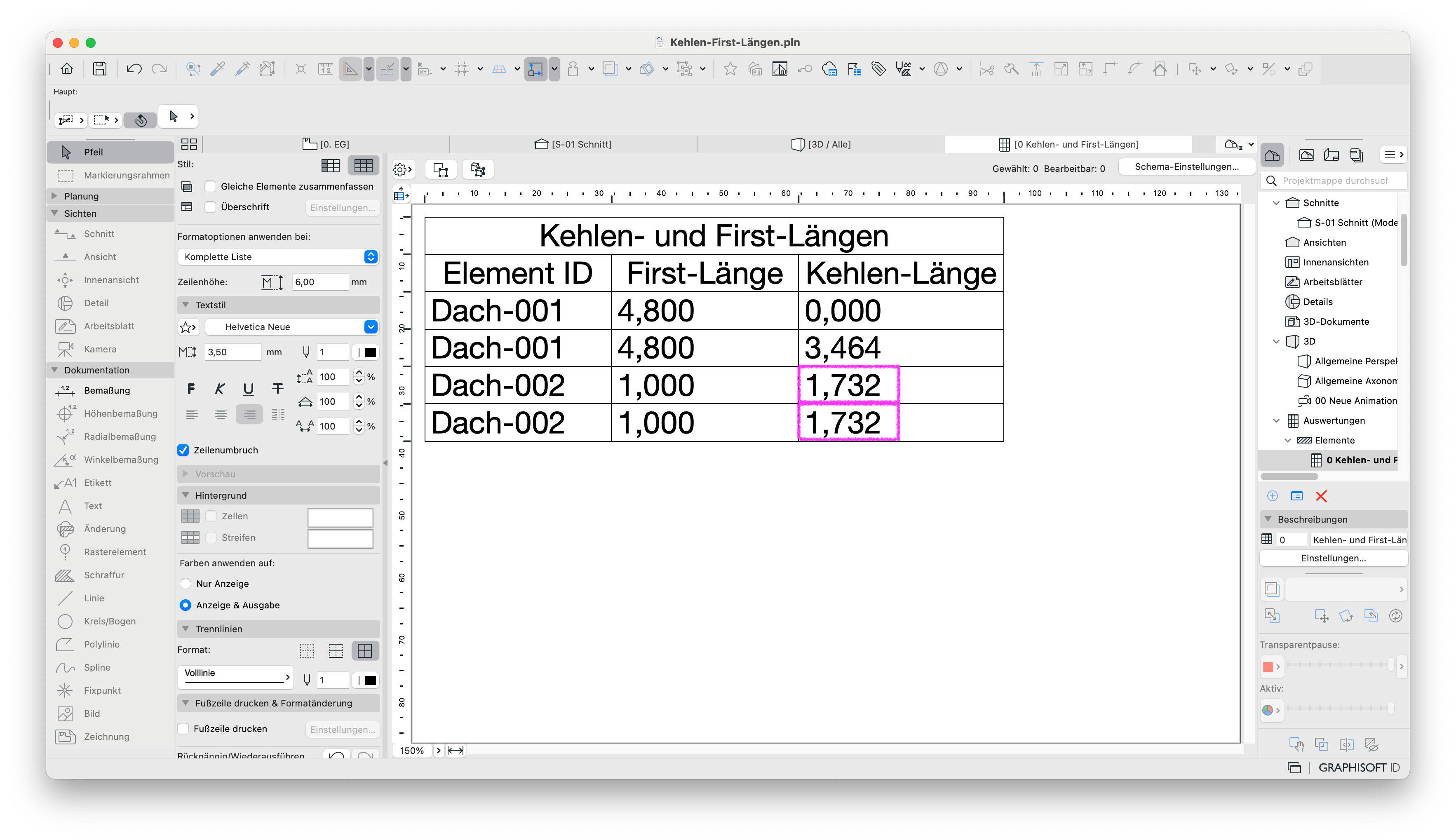

Wenn ein Einzeldach verwendet wird, wird der Wert mit der halben Länge ausgegeben, durch die nicht zusammenhängende Dachfläche.
|
|
|
Da der gleiche First bzw. Kehle als Kante zwei Mal existiert, muss der Wert reduziert werden, um einen doppelten Wert der First-Länge zu vermeiden.
|
|
|
3. Auswertung zusammenfassen für Einzeldächer

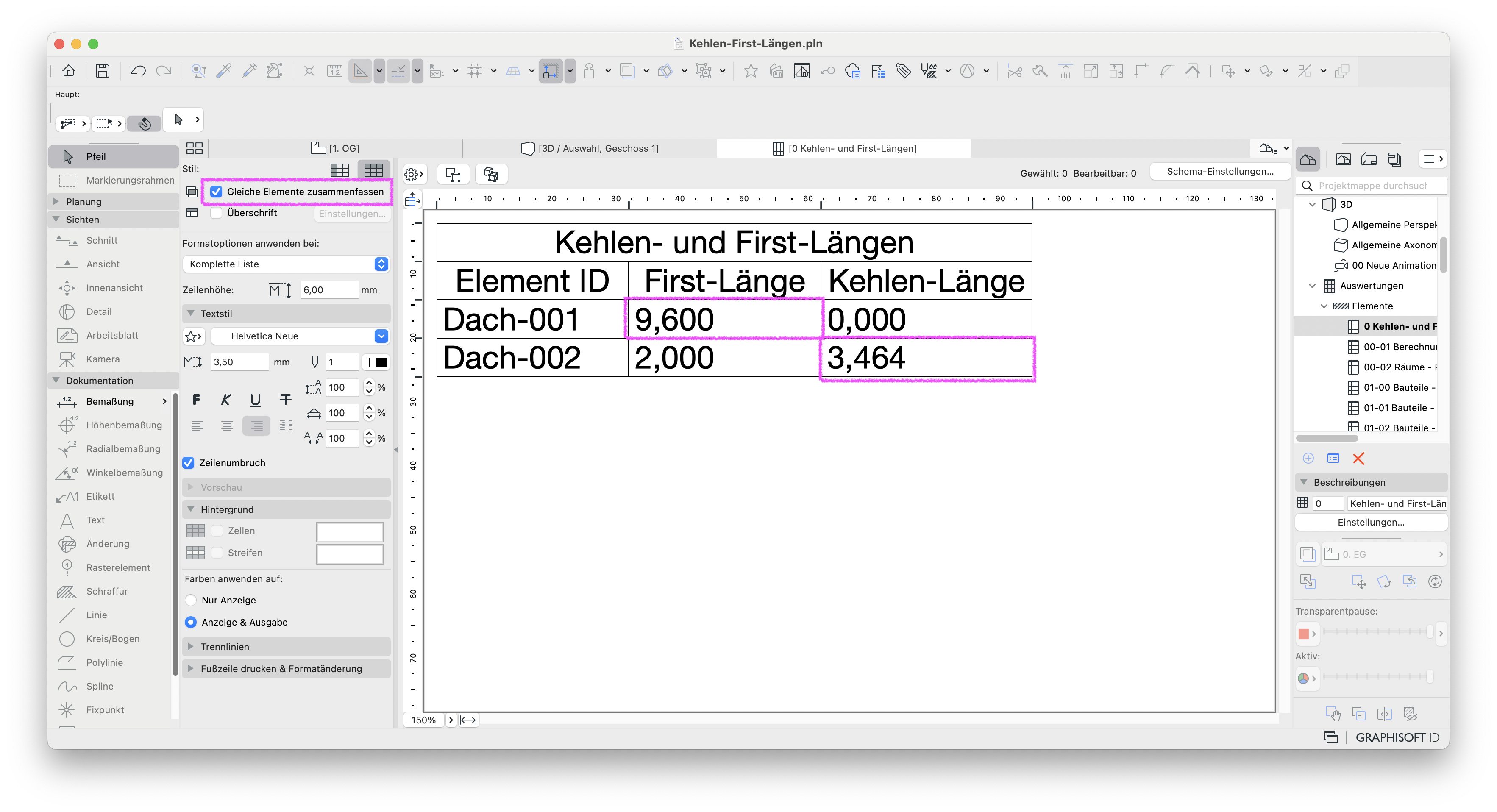

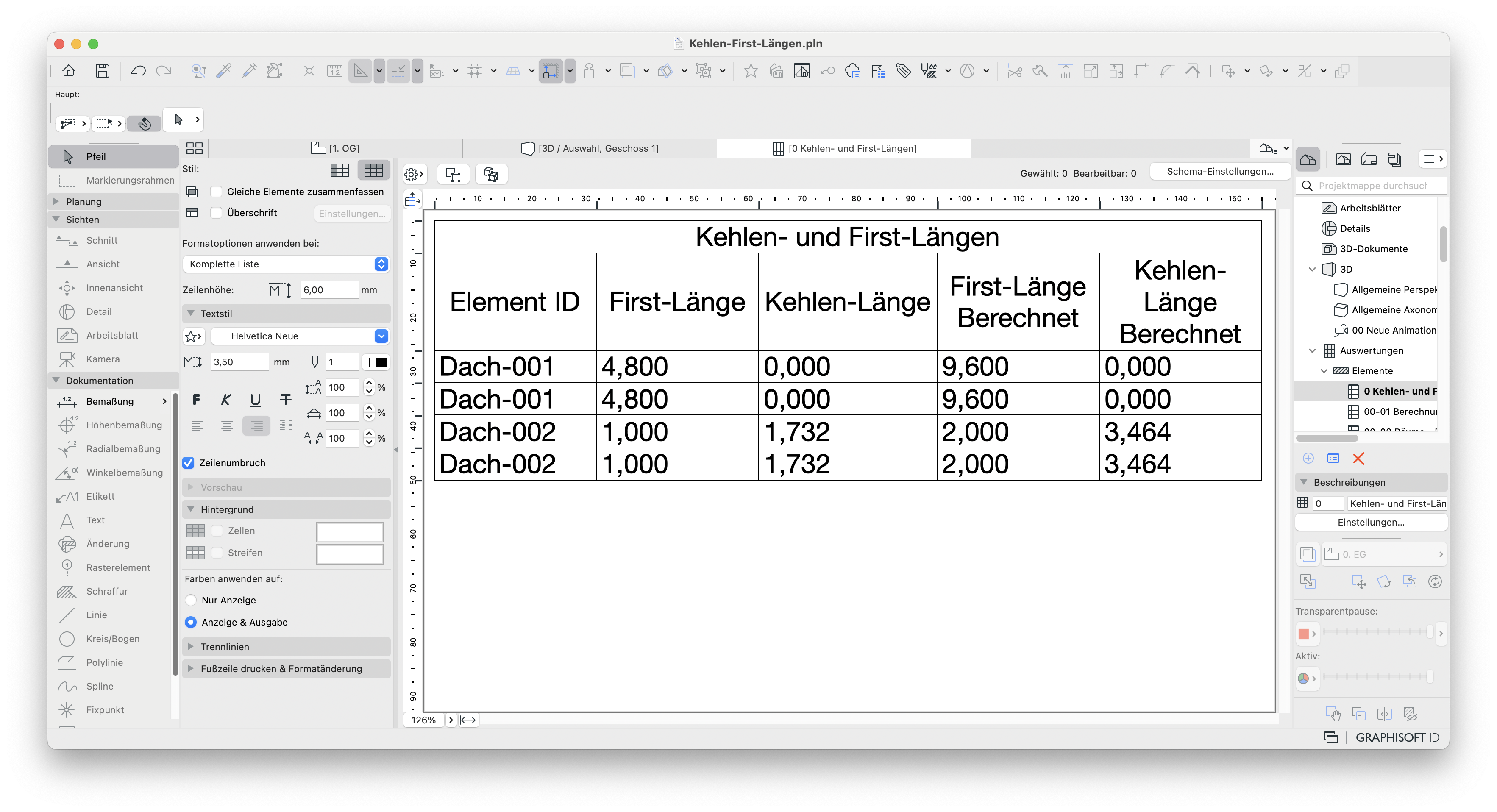

Damit die wahre Länge für die Parameter First-Länge und Kehlen-Länge angegeben wird, können in der Auswertung für Einzeldachflächen die Werte über Gleiche Elemente zusammenfassen summiert werden.
4. Berechnete Eigenschaften für Einzeldächer
- Optionen > Eigenschaften-Manager...

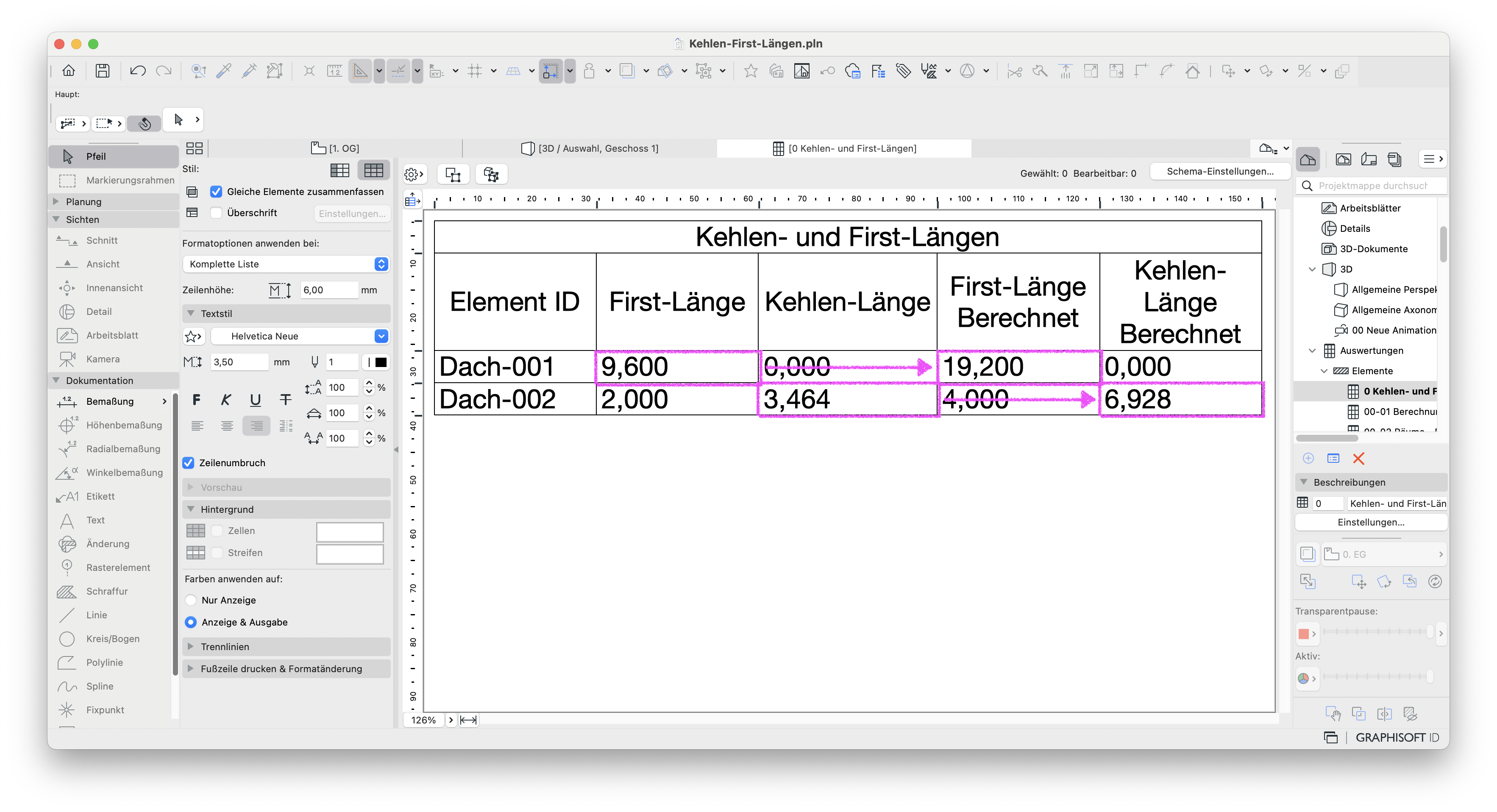

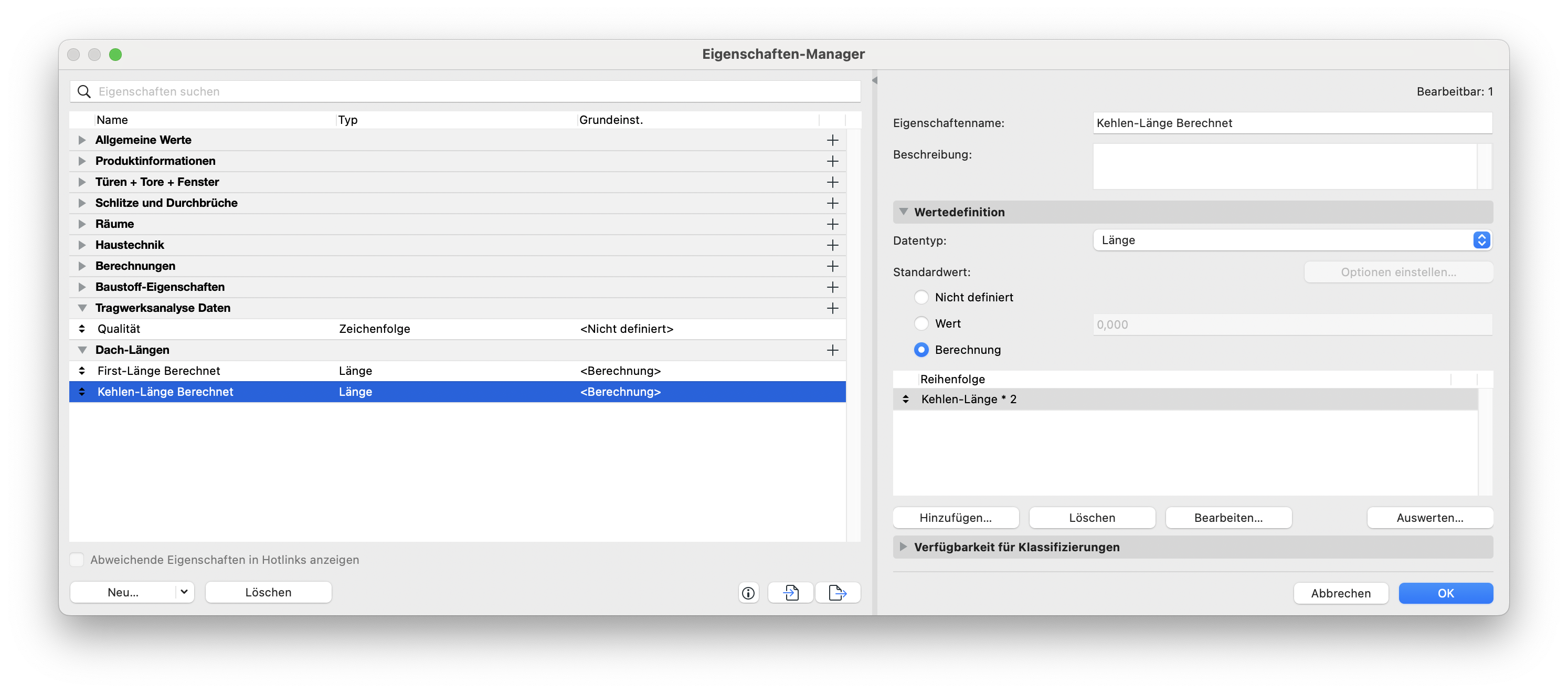

Wenn für Einzeldächer dennoch die vollen Werte für First und Kehle ausgegeben werden soll, muss eine berechnete Eigenschaft für den entsprechenden Parameter erstellt werden.

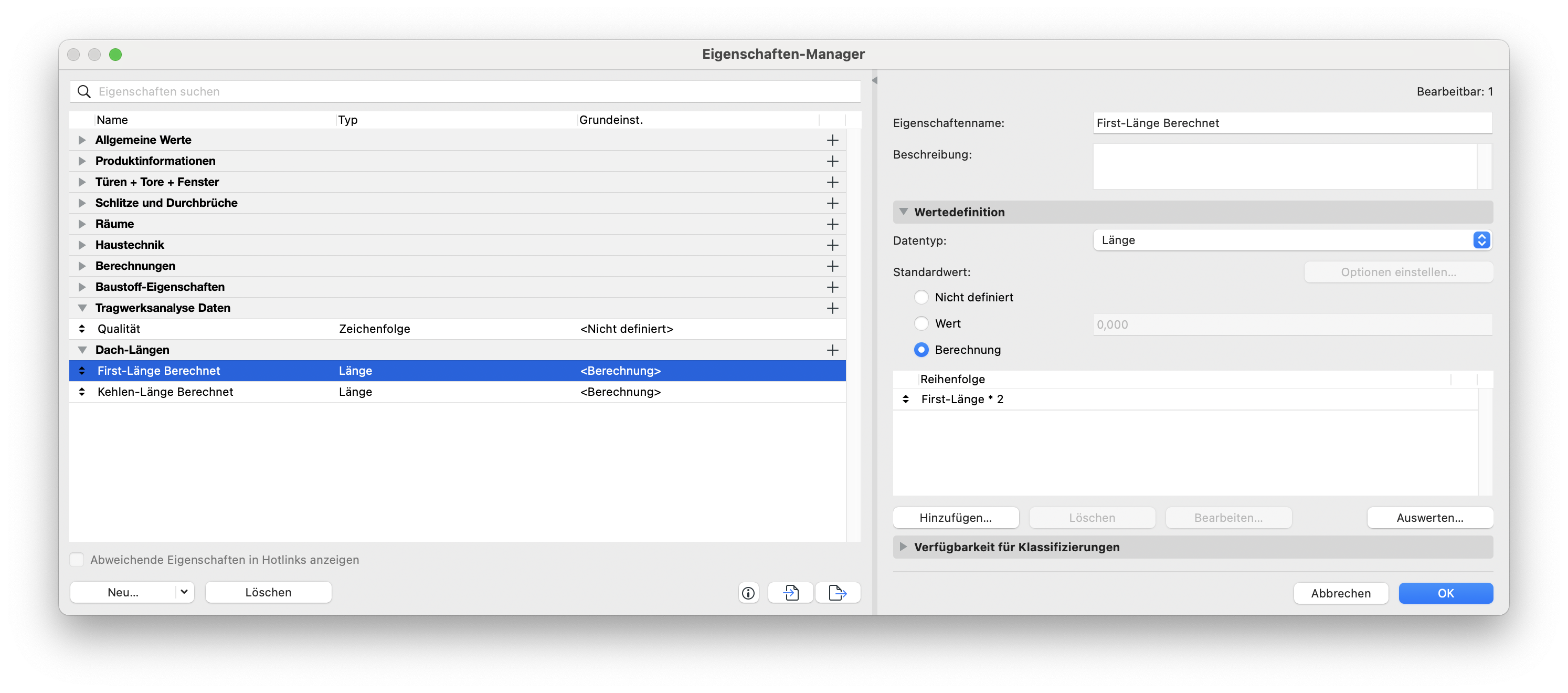

- Der Datentyp ist für beide Länge.
- Der Standardwert ist Berechnung mit der Berechnung:
First-Länge * 2 bzw. Kehlen-Länge * 2
- Danach muss die Eigenschaft noch eine entsprechende Klassifizierung unter Verfügbarkeit für Klassifizierung erhalten:
|
|
|

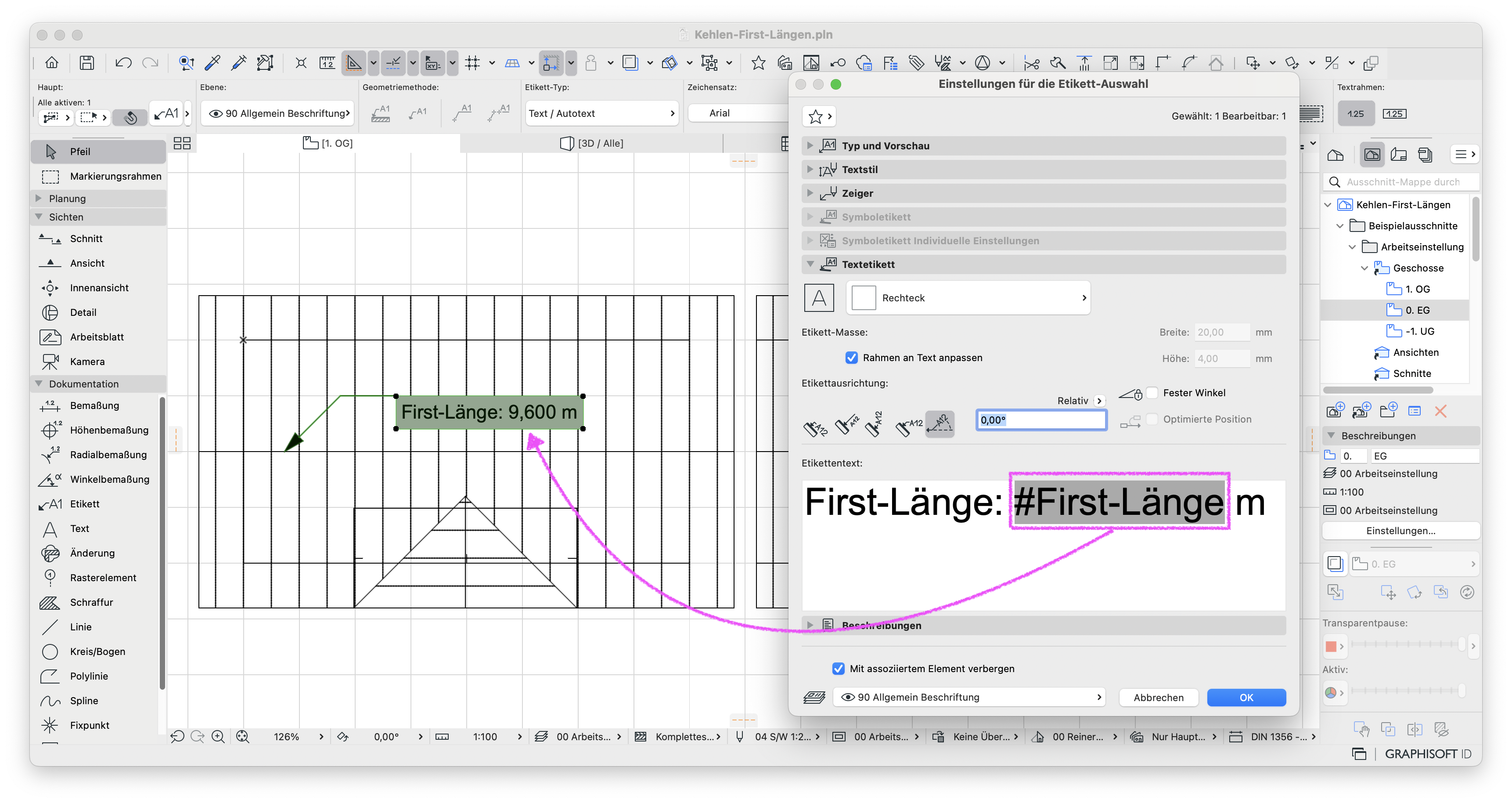

Die berechneten Eigenschaften können in Auswertung und Etikett wiedergegeben werden.
Hinweis:
Wenn in der Auswertung die Werte der Eigenschaften zusammengefasst werden, ist die Länge um das Doppelte zu groß.
