Warum eine .mod-Datei und keine .pln-Datei oder .pla-Datei?
Eine .mod-Datei ist eine Archicad Modul Datei. Es handelt sich um einen vereinfachten Dateityp einer Archicad-Datei und ist dadurch deutlich kleiner als eine .pln-Datei oder .pla-Datei. Eine Moduldatei enthält die ausgewählten Modell- und Grundriss-Daten, sowie die eingebetteten Bibliothekselemente und verweist auf Attribute. Durch die kleine Dateigröße ist es damit möglich die Moduldatei direkt als Anhang in einer neuen Support-Anfrage hinzuzufügen.
Sie eignet sich besonders gut, wenn es um Modellierungs-Anliegen von 3D-Elementen, z. B. Elemente verschneiden sich falsch bzw. nicht wie gewollt, oder um spezielle Einstellungen in Ihren Element, z. B. das Einstellen eines bestimmten Schichteinzugs in einem Fenster-Element, geht.
.mod-Datei speichern
- Auswählen aller relevanten Elemente im Grundriss oder direkt im 3D.
- Ablage > Externe Daten > Auswahl sichern als Modul... aufrufen.
- Auswählen des Formats Moduldatei und deaktivieren des Hakens Auswahl mit diesem Hotlink-Modul austauschen. Ist der Haken aktiv, dann wird Ihre Auswahl mit dem erstellten Modul in der Datei als Hotlink ersetzt.
- Die Datei wird am Speicherort gesichert und mit der Dateiendung .mod angezeigt. Diese enthält die ausgewählten Modell- und Grundriss-Daten.
Hinweis:
Die Auswahl kann im Grundriss mit Hilfe des Markierungsrahmen schnell über ein oder mehrere Geschosse erstellt werden. Generell werden alle Elemente die teilweise innerhalb des Markierungsrahmen liegen komplett mit in die Modul-Datei übertragen.
Support-Anfrage einreichen

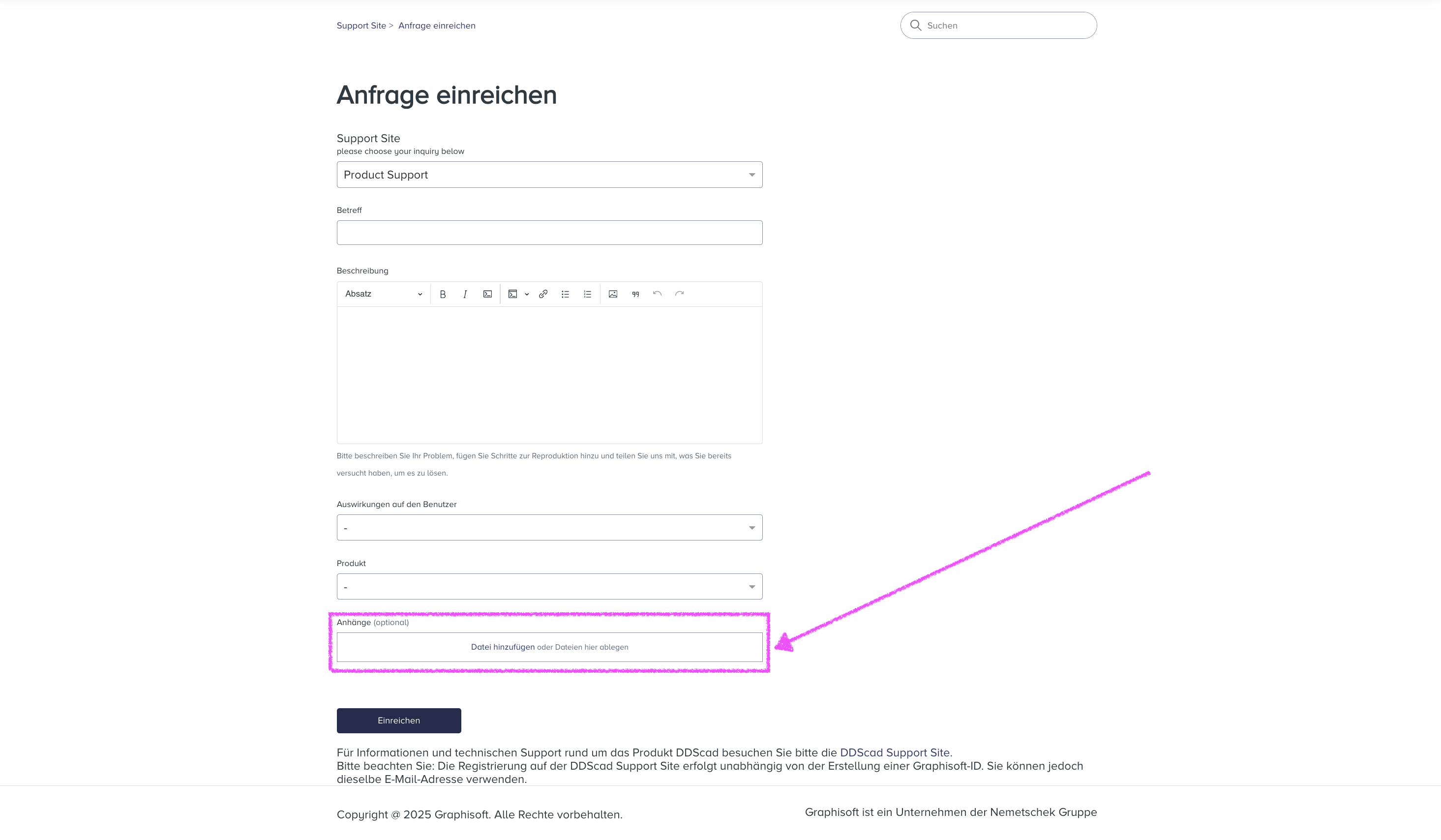

- Nachdem die .modul-Datei erstellt wurde, können Sie über die Support Seite eine neue Anfrage einreichen und diese als Anhang über die Schaltfläche Datei hinzufügen oder Datei hier ablegen hinzufügen.
- Bitte beachten Sie, dass Sie alle wichtigen und relevanten Informationen nach Anleitung des Artikels Welche Informationen sollten Ihrer Support Anfrage hinzugefügt werden? dieser Support-Anfrage beifügen. Wenn wichtige Informationen fehlen, verzögert sich unter Umständen die Bearbeitung Ihres Anliegens.
Hinweis:
Bitte beachten Sie, dass für komplexe Situationen, welche abhängig sind von selbsterstellten Bibliothekselement/Oberflächentexturen oder nur im größeren Kontext der Datei (Umbau-Status, Varianten-Planung, etc.) geprüft werden können eine .pln-Datei oder .pla-Datei für die Prüfung Ihres Anliegens notwendig ist.
