Problemstellung

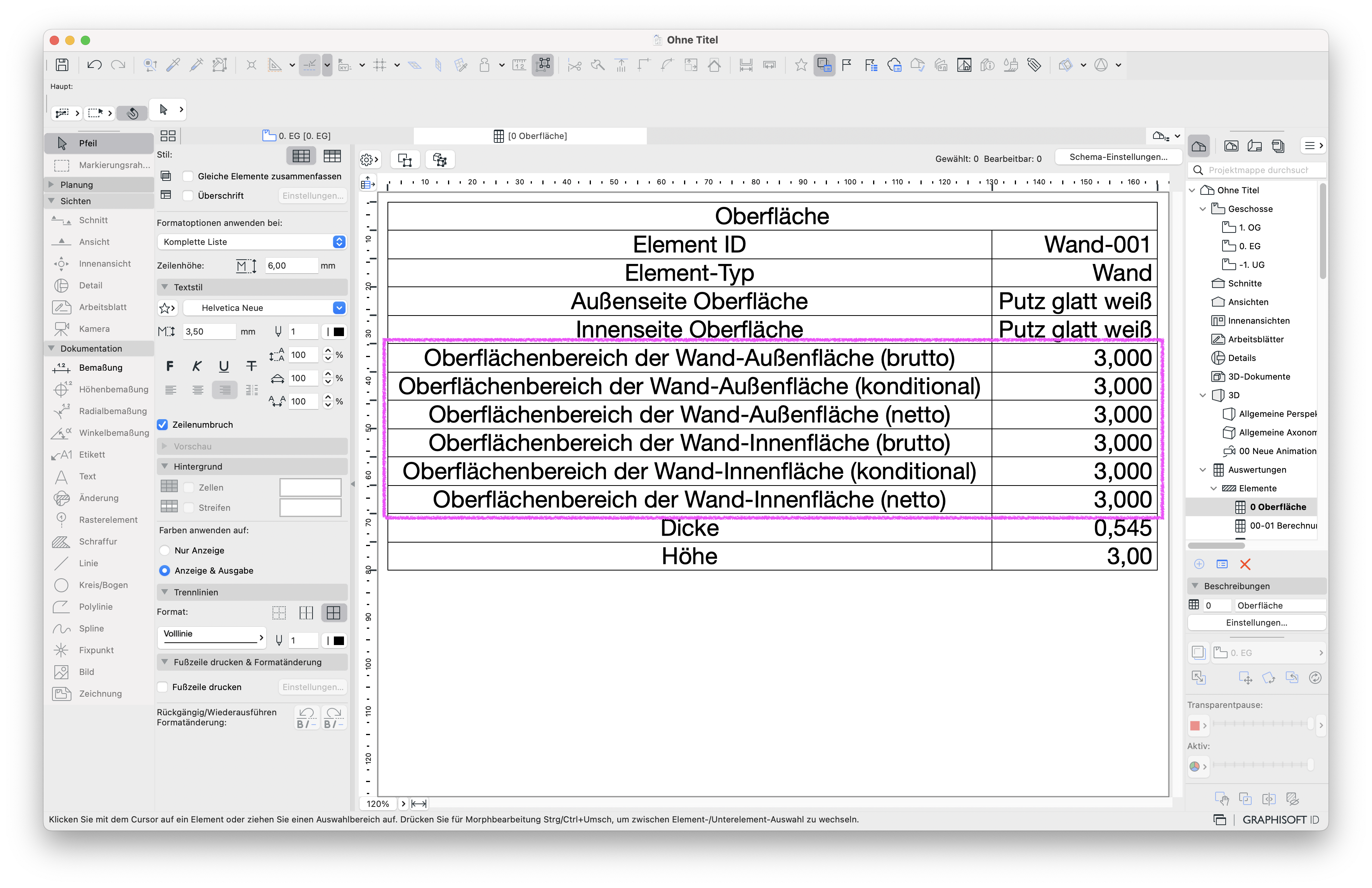

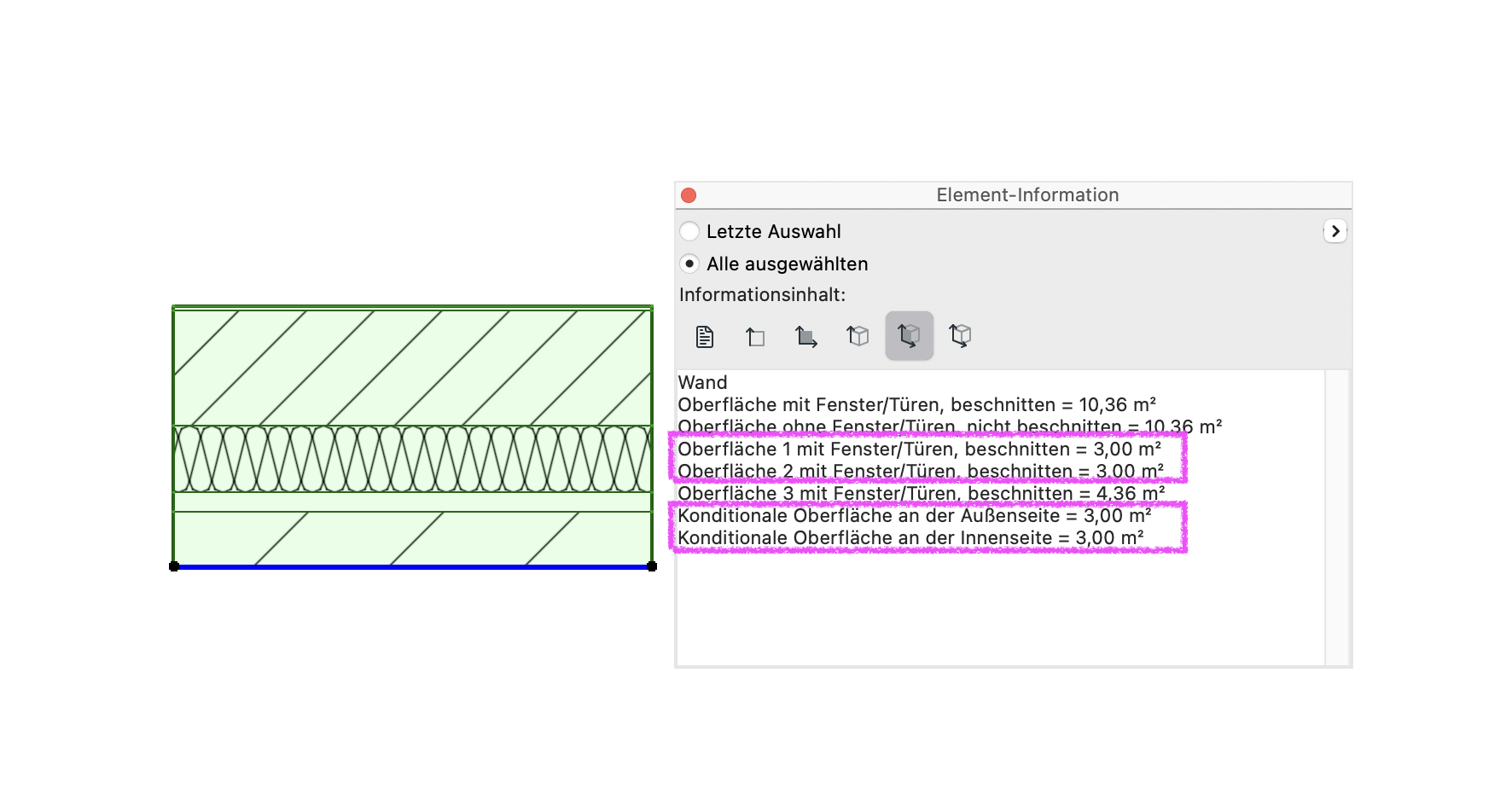

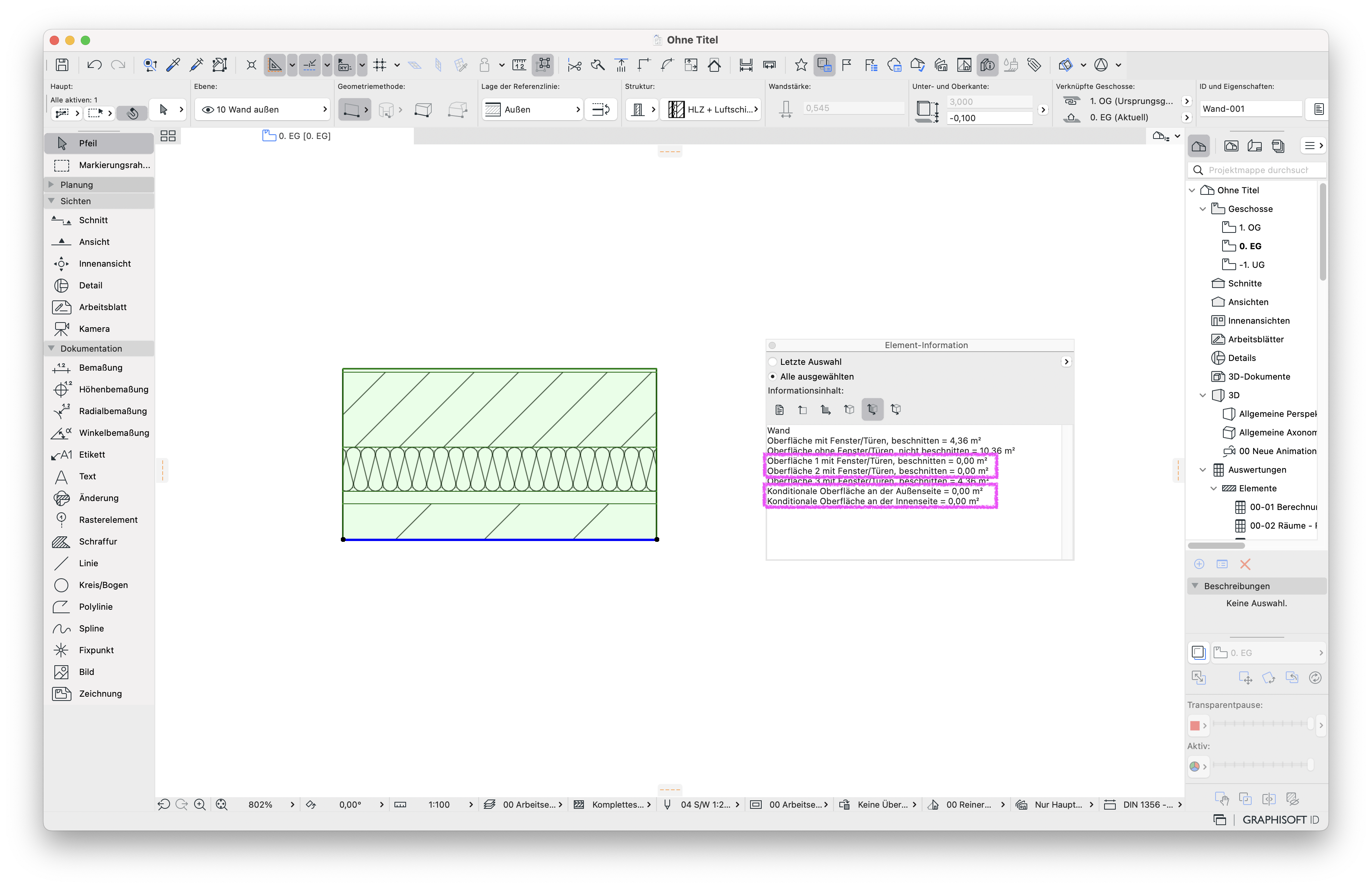

Die Oberflächen von mehrschichtigen Bauteilen, z. B. einer mehrschichtigen Wand, Decke, Dach oder Schale, werden in den Element-Informationen, in der Element-Auswertung und teilweise auch in der Komponenten-Auswertung, mit 0,00 m² angegeben.
Die Elemente existieren jedoch im 3D mit einer Oberfläche. Andere Parameter, z. B. Dicke und Höhe, zeigen den richtigen Wert an.
Troubleshooting
Mehrschichtiges Bauteil prüfen

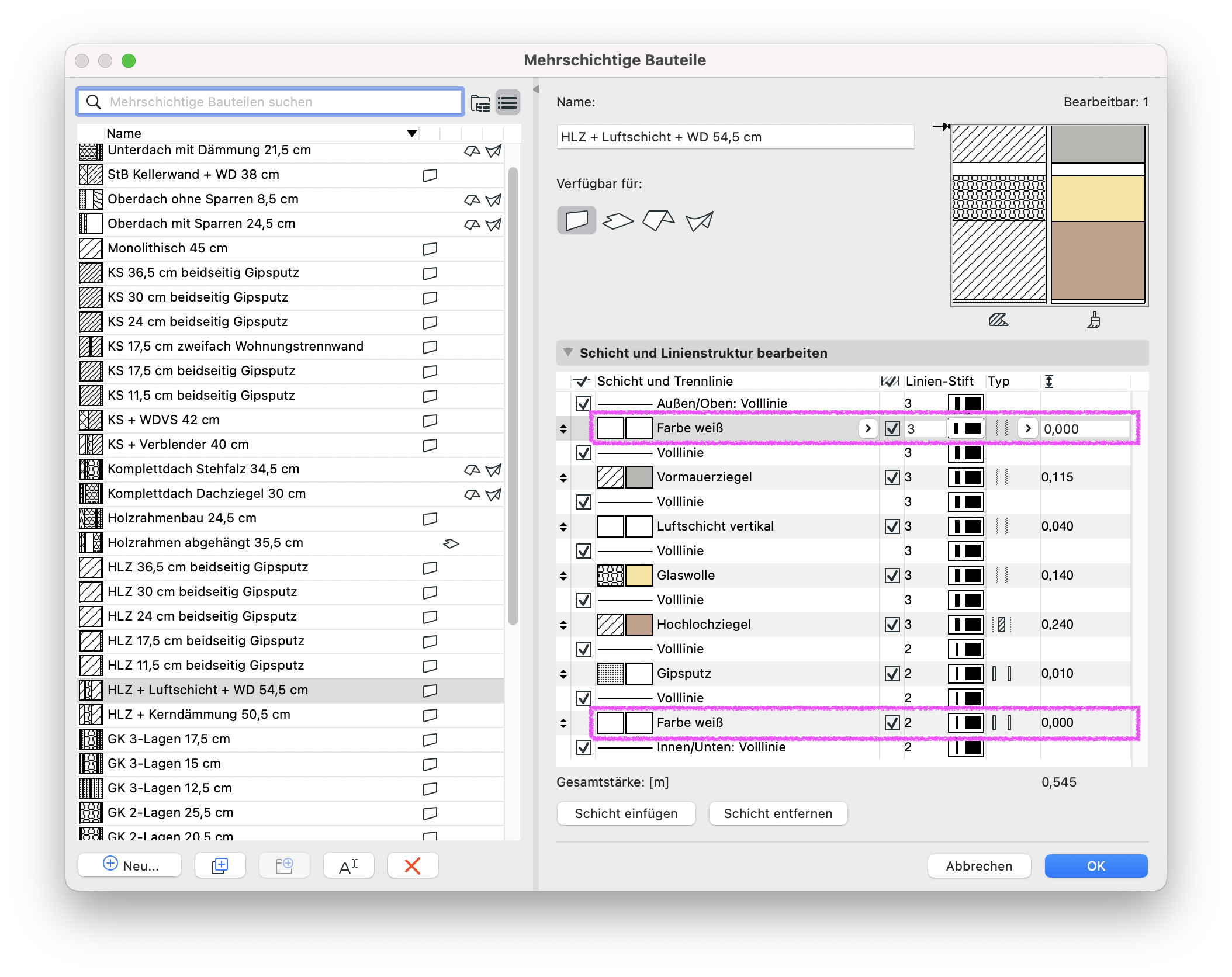

Wenn die Oberfläche von mehrschichtigen Bauteilen mit 0 m² angegeben ist, dann wurde für die äußerste und / oder innerste Schicht eine Stärke von 0 angegeben. Damit existiert diese Schichten nicht im 3D und die Oberfläche dieser Schichten wird richtigerweise mit 0 m² in Auswertung und Element-Informationen angegeben.

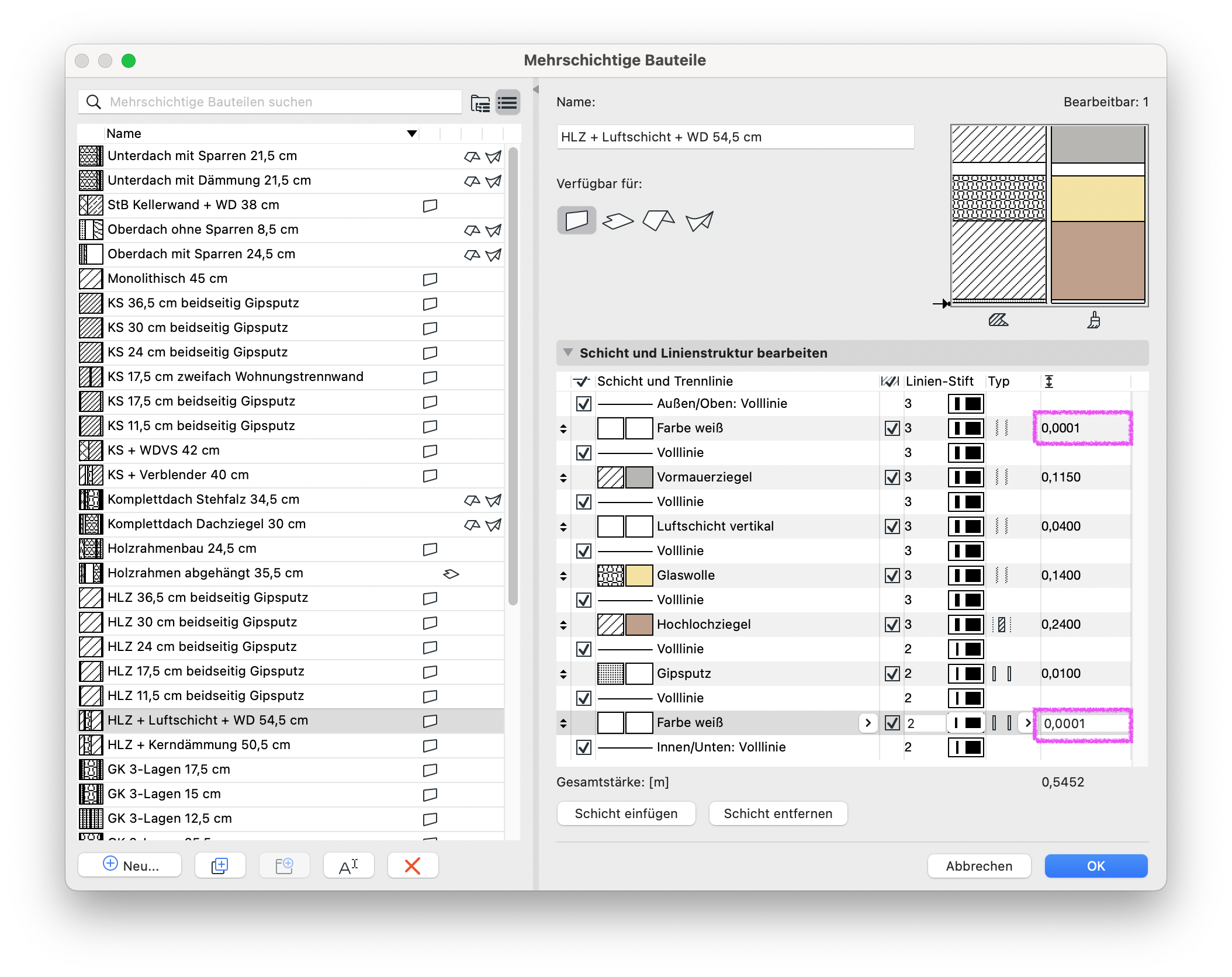

Die Schicht benötigt eine minimale Stärke von größer 0. Es ist schon ausreichend eine Stärke von 0,0001 m zu vergeben.
Hinweis:
Wenn 0,0001 eingegeben wird, wird dies auf 0,000 gerundet angezeigt, wenn die Arbeitseinheiten auf 3 Dezimalstellen für Längen festgelegt wurden. Der tatsächliche Wert bleibt dennoch erhalten. Mit Anpassung der Arbeitseinheiten wird dieser auch angezeigt.
