Problemstellung

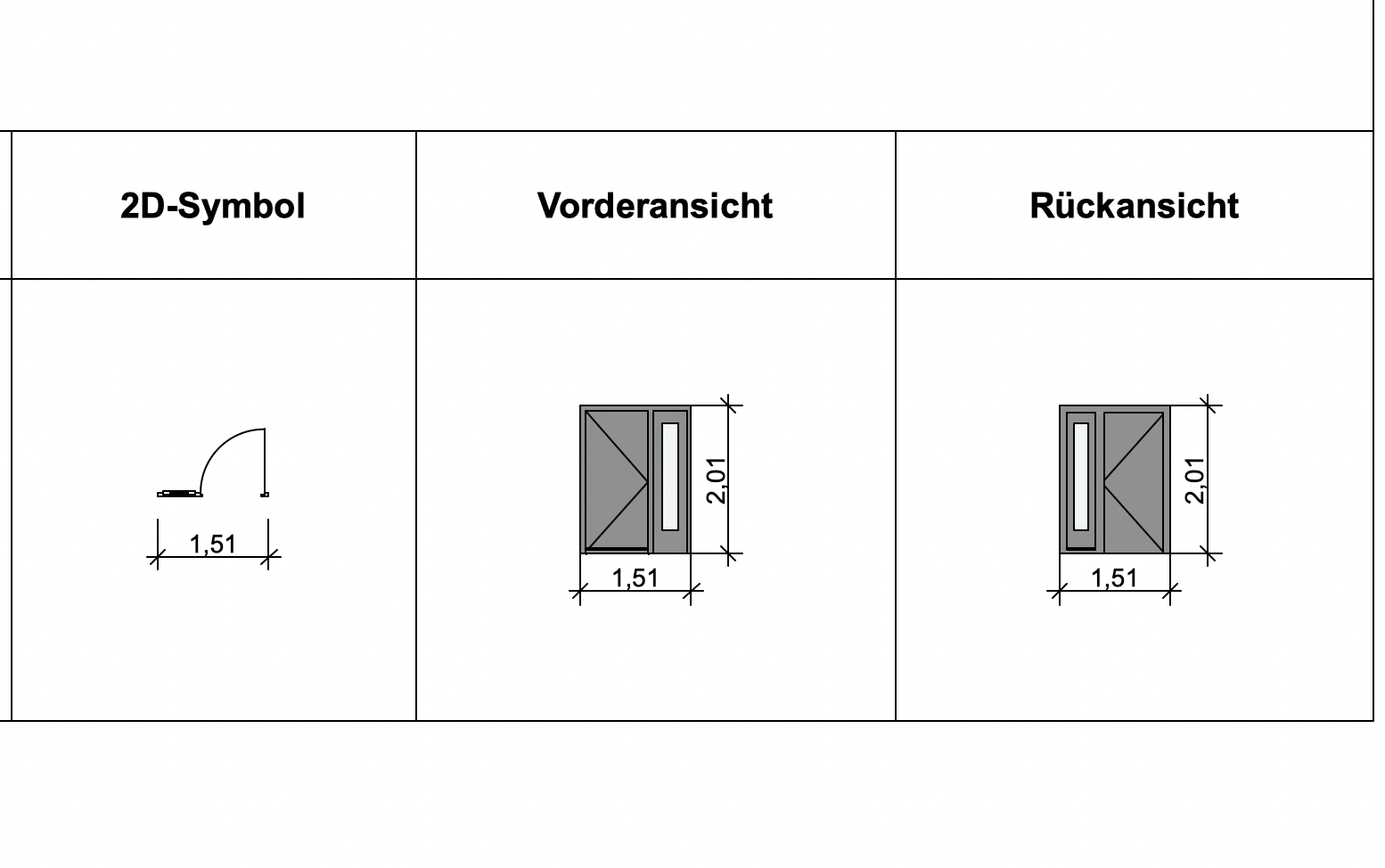

Die 2D-Vorschau-Parameter wie 2D-Symbol, Vorderansicht und Rückansicht zeigen in der Tabelle nur jeweils das Gesamtmaß des Elements an, und nicht die Längenmaße der einzelnen Teile.
Troubleshooting
Vorschaubilder im Bearbeitungsmodus bearbeiten

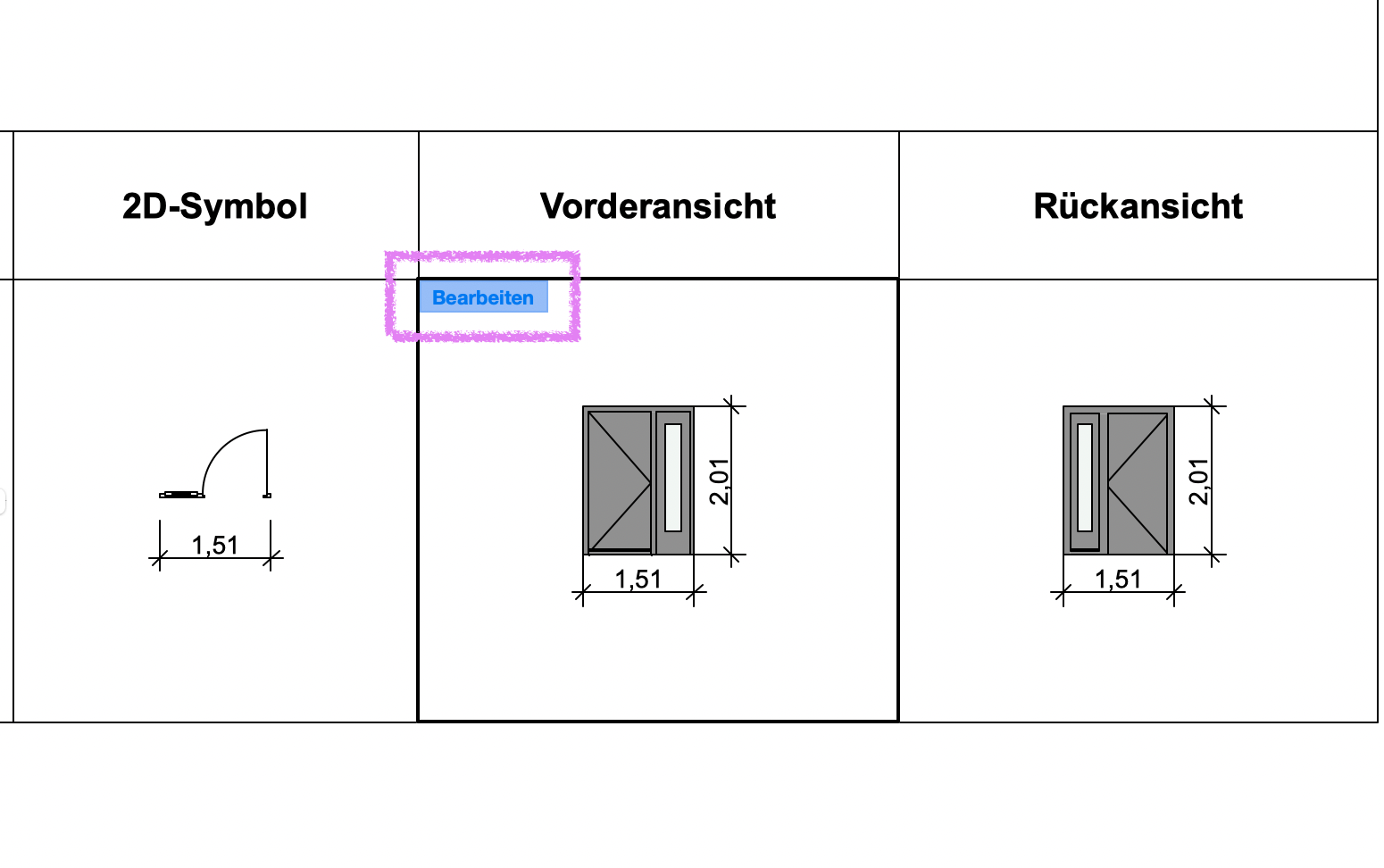

Ein Feld eines Parameters, z.B. Vorderansicht, markieren und auf den Button Bearbeiten klicken:

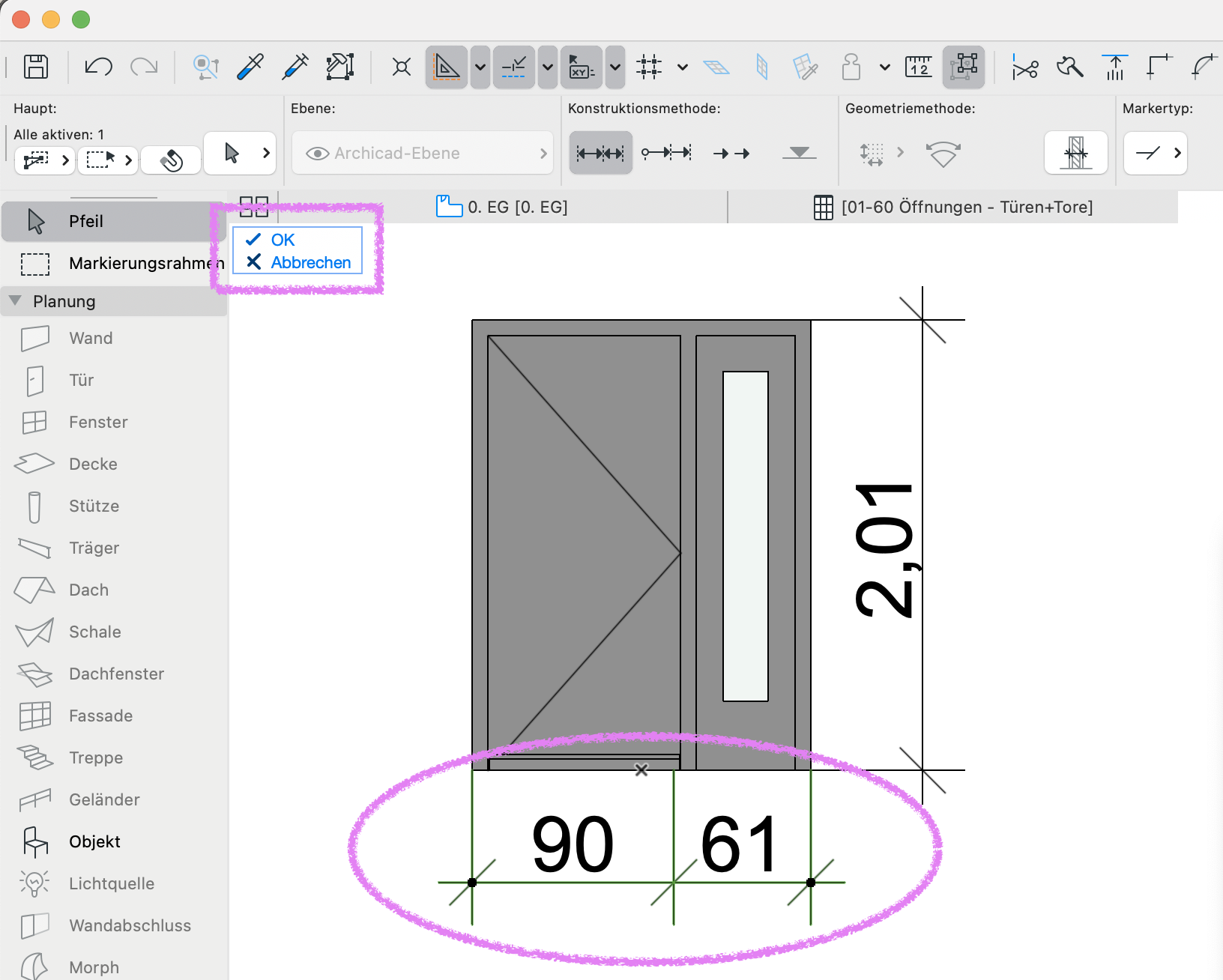

Nun die Längenmaße mit dem Bemaßungswerkzeug anpassen/ergänzen und mit einem Klick auf den Button OK bestätigen:
Weitere Informationen zu diesem Thema bietet der folgende Link:
